Пристрій депарафінізації нафтових свердловин
Номер патенту: 33327
Опубліковано: 25.06.2008
Автори: Йиширин Ибрагим Ахмед, Абдулзаде Ярослав Алибайрамович
Формула / Реферат
Пристрій для депарафінізації нафтових свердловин, що складається з послідовно розташованих ліфтових труб, які сполучаються з затрубним простором, газосепаратора, вузла очистки, насоса та нагрівача, який відрізняється тим, що вузол очищення виконаний у вигляді двох паралельно розташованих і взаємозв'язаних циліндричних ємностей, всередині яких уловлюючі парафін елементи розташовані у вигляді спіральних патрубків з можливістю рециркуляції всередині них кристалізуючого парафін робочого середовища.
Текст

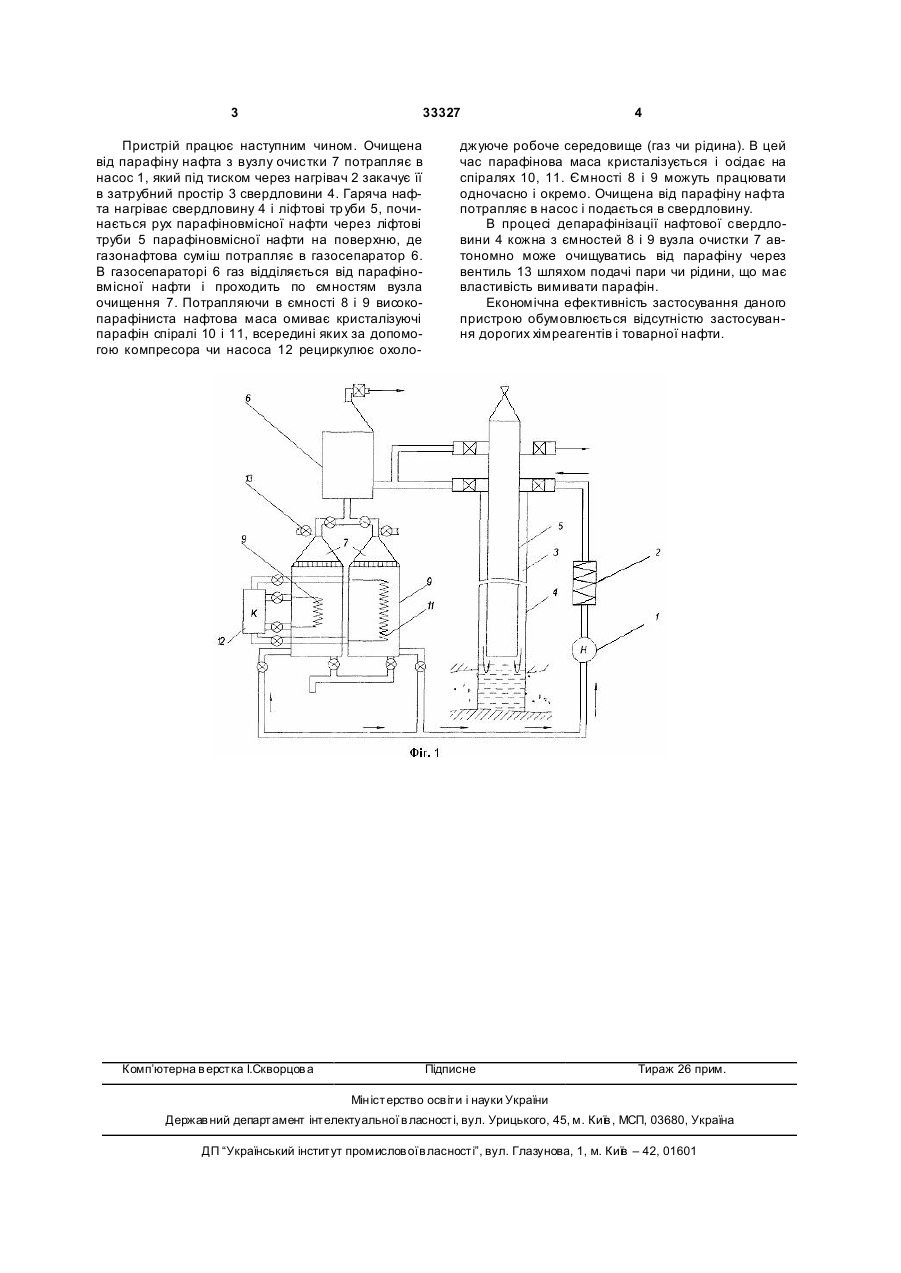

Пристрій для депарафінізації нафтових свердловин, що складається з послідовно розташованих ліфтових тр уб, які сполучаються з затрубним простором, газосепаратора, вузла очистки, насоса та нагрівача, який відрізняється тим, що вузол очищення виконаний у вигляді двох паралельно розташованих і взаємозв'язаних циліндричних ємностей, всередині яких уловлюючі парафін елементи розташовані у вигляді спіральних патрубків з можливістю рециркуляції всередині них кристалізуючого парафін робочого середовища. (19) (21) a200601942 (22) 23.02.2006 (46) 25.06.2008, Бюл.№ 12, 2008 р. (72) АБДУЛЗАДЕ ЯРОСЛАВ АЛИБАЙРАМОВИЧ, UA, ЙИШИРИН ИБРАГИМ АХМЕД, UA (73) ПРИВАТНЕ ПІДПРИЄМСТВО "ЄВРОН АФТОГАЗКОНДЕНСАТ", UA (56) SU 746088, E21B43/00, 07.07.80 GB 707264, B01D53/12, 14.04.54 RU 94032466, E21B37/00, 27.07.96 US 4609041, E21B36/00, 02.09.86 WO 9967034, B08B7/00, 29.12.99 3 33327 Пристрій працює наступним чином. Очищена від парафіну нафта з вузлу очистки 7 потрапляє в насос 1, який під тиском через нагрівач 2 закачує її в затрубний простір 3 свердловини 4. Гаряча нафта нагріває свердловину 4 і ліфтові тр уби 5, починається рух парафіновмісної нафти через ліфтові труби 5 парафіновмісної нафти на поверхню, де газонафтова суміш потрапляє в газосепаратор 6. В газосепараторі 6 газ відділяється від парафіновмісної нафти і проходить по ємностям вузла очищення 7. Потрапляючи в ємності 8 і 9 високопарафіниста нафтова маса омиває кристалізуючі парафін спіралі 10 і 11, всередині яких за допомогою компресора чи насоса 12 рециркулює охоло Комп’ютерна в ерстка І.Скворцов а 4 джуюче робоче середовище (газ чи рідина). В цей час парафінова маса кристалізується і осідає на спіралях 10, 11. Ємності 8 і 9 можуть працювати одночасно і окремо. Очищена від парафіну нафта потрапляє в насос і подається в свердловину. В процесі депарафінізації нафтової свердловини 4 кожна з ємностей 8 і 9 вузла очистки 7 автономно може очищуватись від парафіну через вентиль 13 шляхом подачі пари чи рідини, що має властивість вимивати парафін. Економічна ефективність застосування даного пристрою обумовлюється відсутністю застосування дорогих хімреагентів і товарної нафти. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for dewaxing oil wells
Автори англійськоюAbdulzade Yaroslav Alibairamovych, Yyshyryn Ibrahim Akhmed
Назва патенту російськоюУстройство депарафинизации нефтяных скважин
Автори російськоюАбдулзаде Ярослав Алибайрамович, Йиширин Ибрагим Ахмед
МПК / Мітки
МПК: E21B 21/12, E21B 43/00, E21B 37/00
Мітки: свердловин, пристрій, нафтових, депарафінізації
