Комбінований фізіотерапевтичний випромінювач

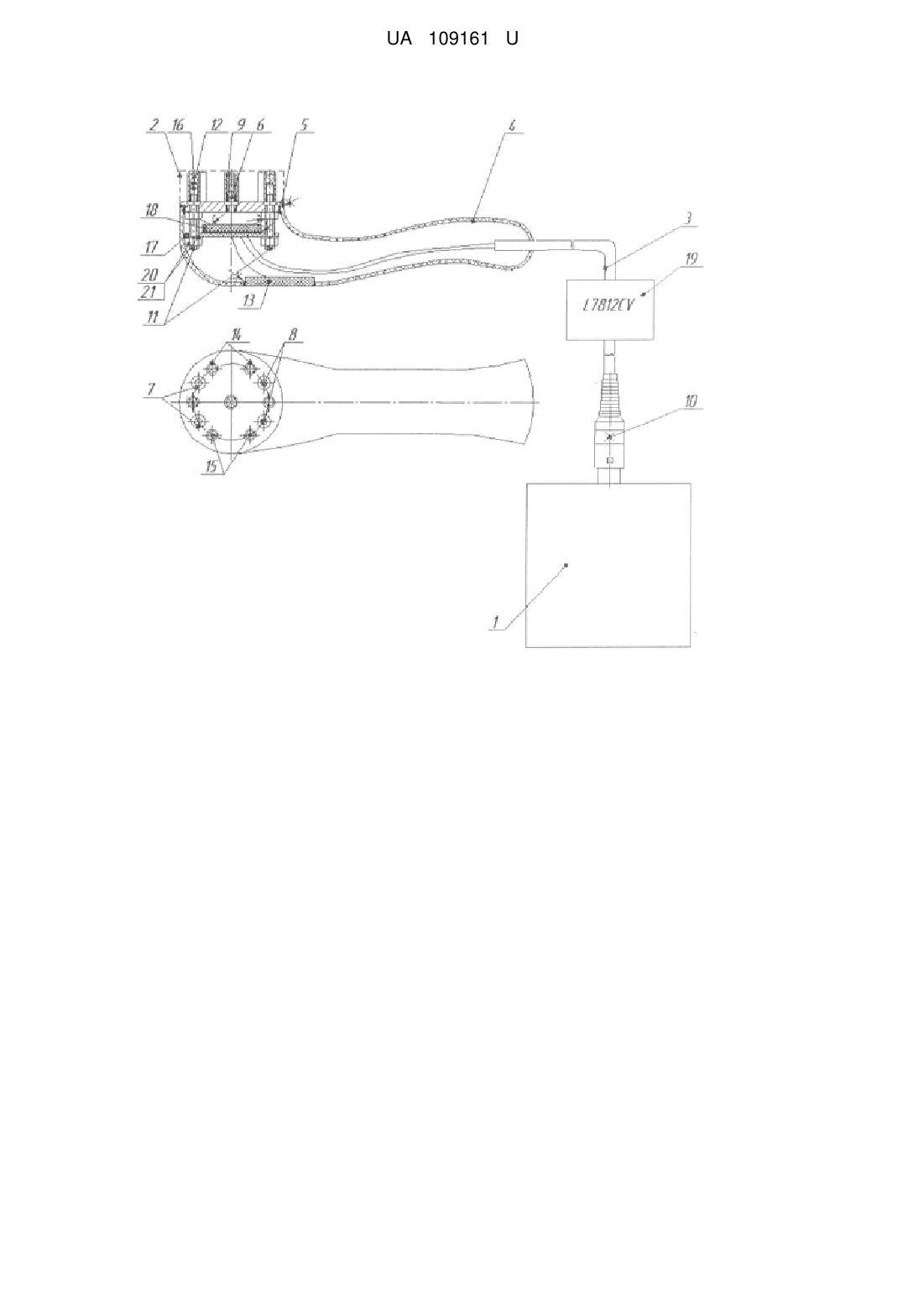

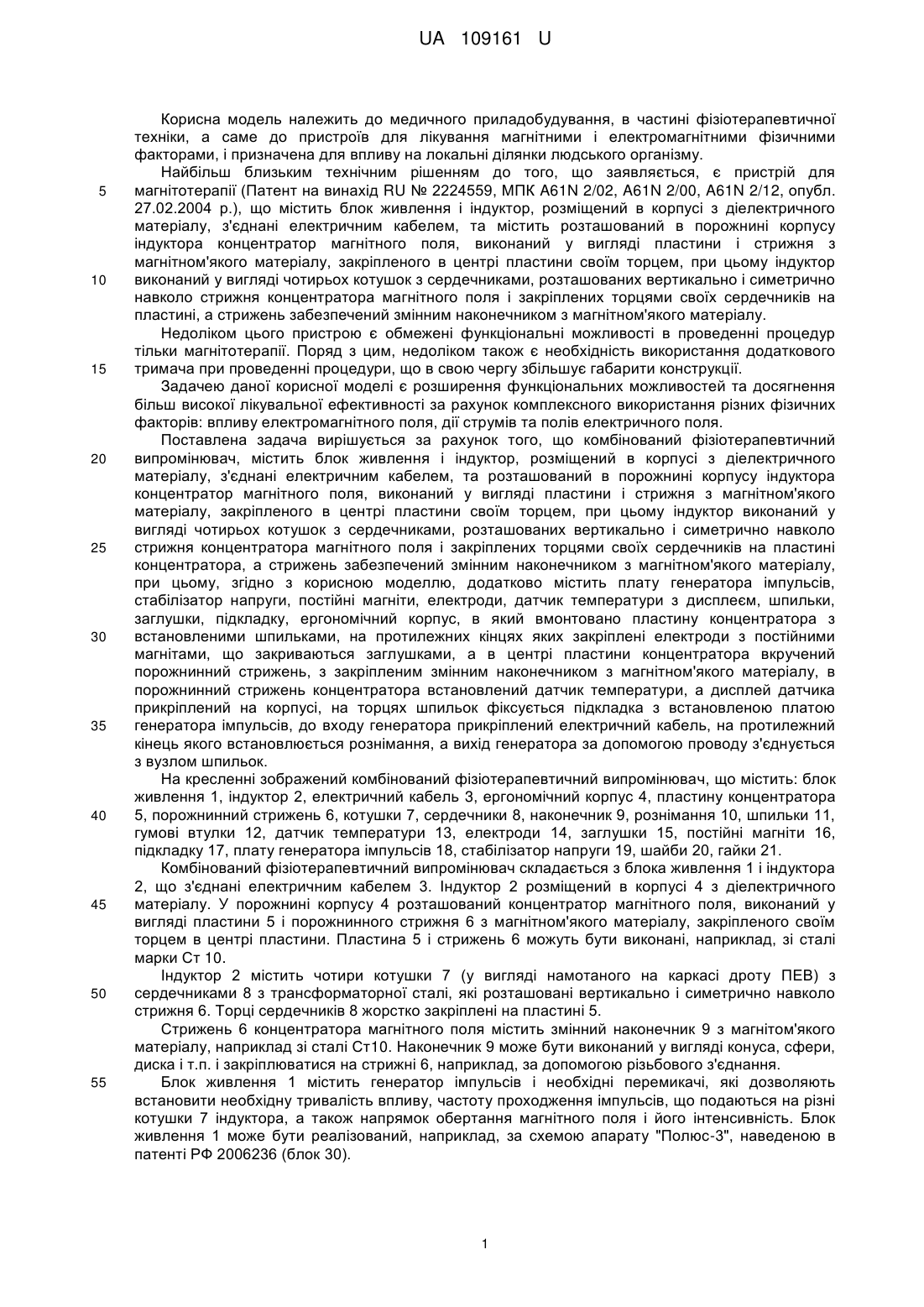

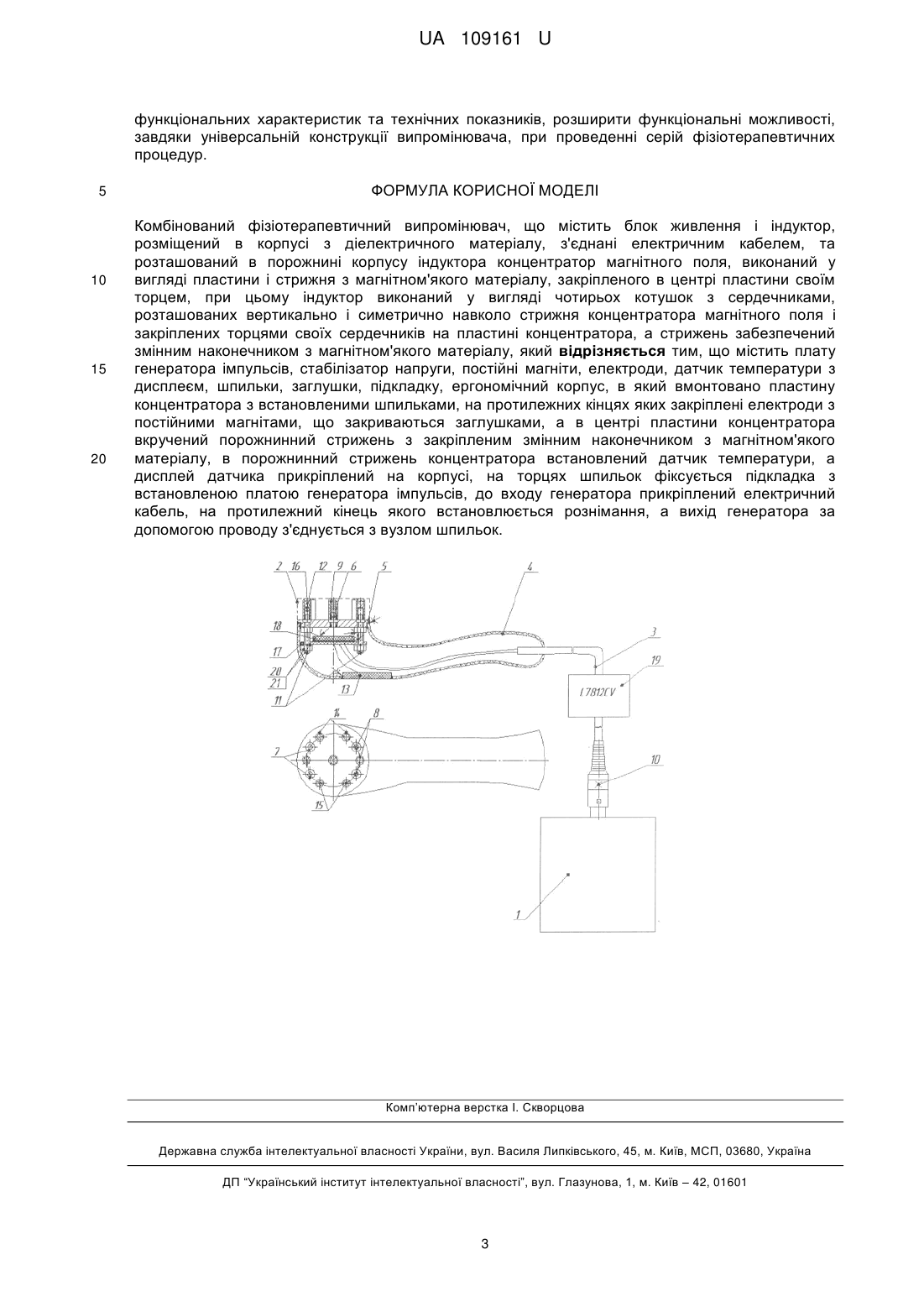

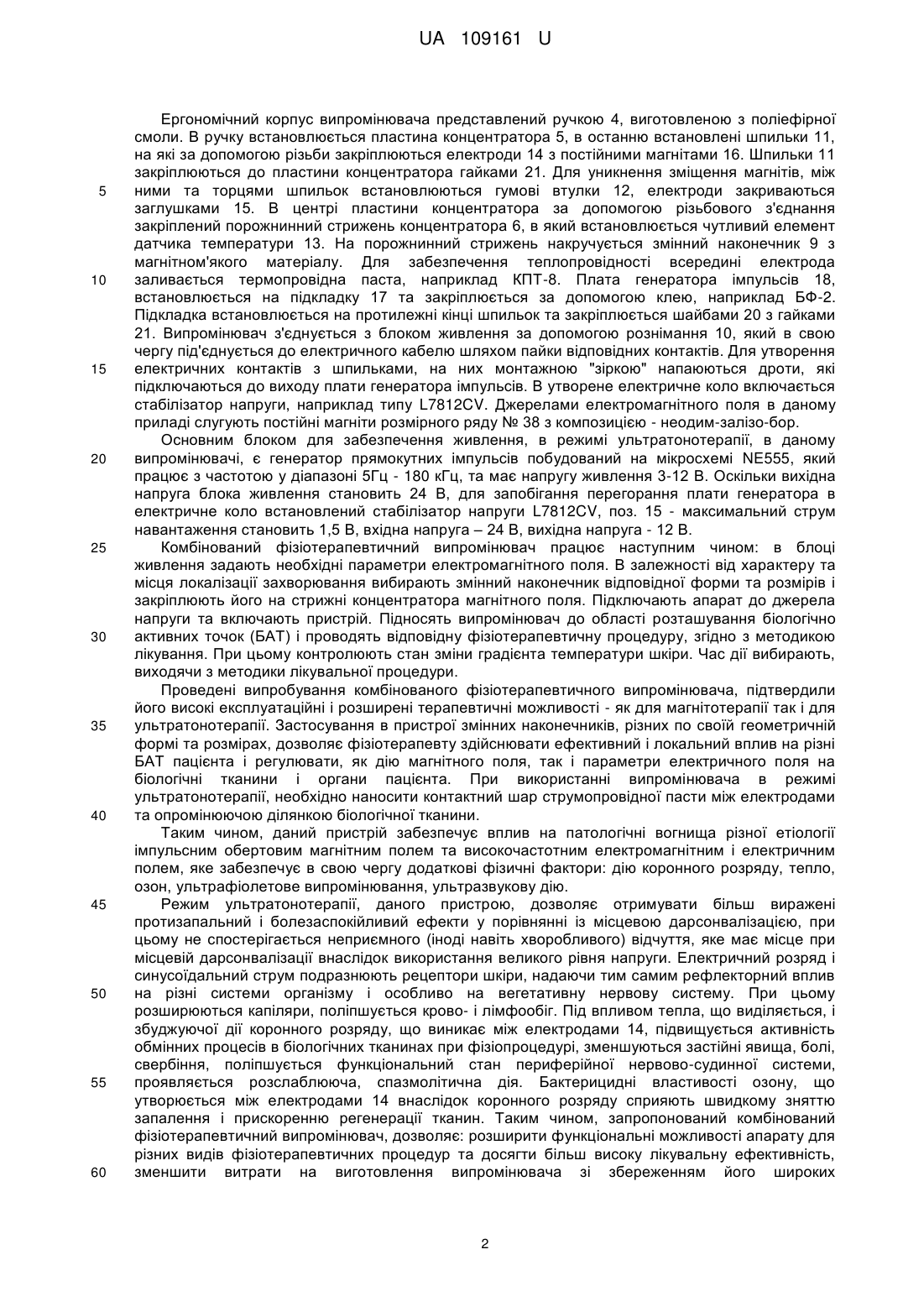

Реферат: Комбінований фізіотерапевтичний випромінювач містить блок живлення і індуктор, розміщений в корпусі з діелектричного матеріалу, з'єднані електричним кабелем, та розташований в порожнині корпусу індуктора концентратор магнітного поля, виконаний у вигляді пластини і стрижня з магнітном'якого матеріалу, закріпленого в центрі пластини своїм торцем. При цьому індуктор виконаний у вигляді чотирьох котушок з сердечниками, розташованих вертикально і симетрично навколо стрижня концентратора магнітного поля і закріплених торцями своїх сердечників на пластині концентратора, а стрижень забезпечений змінним наконечником з магнітном'якого матеріалу. Додатково введено плату генератора імпульсів, стабілізатор напруги, постійні магніти, електроди, датчик температури з дисплеєм, шпильки, заглушки, підкладку, ергономічний корпус, в який вмонтовано пластину концентратора з встановленими шпильками, на протилежних кінцях яких закріплені електроди з постійними магнітами, що закриваються заглушками. В центрі пластини концентратора вкручений порожнинний стрижень з закріпленим змінним наконечником з магнітном'якого матеріалу. В порожнинний стрижень концентратора встановлений датчик температури, а дисплей датчика прикріплений на корпусі. На торцях шпильок фіксується підкладка з встановленою платою генератора імпульсів. До входу генератора прикріплений електричний кабель, на протилежний кінець якого встановлюється рознімання, а вихід генератора за допомогою проводу з'єднується з вузлом шпильок. UA 109161 U (12) UA 109161 U UA 109161 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до медичного приладобудування, в частині фізіотерапевтичної техніки, а саме до пристроїв для лікування магнітними і електромагнітними фізичними факторами, і призначена для впливу на локальні ділянки людського організму. Найбільш близьким технічним рішенням до того, що заявляється, є пристрій для магнітотерапії (Патент на винахід RU № 2224559, МПК A61N 2/02, A61N 2/00, A61N 2/12, опубл. 27.02.2004 р.), що містить блок живлення і індуктор, розміщений в корпусі з діелектричного матеріалу, з'єднані електричним кабелем, та містить розташований в порожнині корпусу індуктора концентратор магнітного поля, виконаний у вигляді пластини і стрижня з магнітном'якого матеріалу, закріпленого в центрі пластини своїм торцем, при цьому індуктор виконаний у вигляді чотирьох котушок з сердечниками, розташованих вертикально і симетрично навколо стрижня концентратора магнітного поля і закріплених торцями своїх сердечників на пластині, а стрижень забезпечений змінним наконечником з магнітном'якого матеріалу. Недоліком цього пристрою є обмежені функціональні можливості в проведенні процедур тільки магнітотерапії. Поряд з цим, недоліком також є необхідність використання додаткового тримача при проведенні процедури, що в свою чергу збільшує габарити конструкції. Задачею даної корисної моделі є розширення функціональних можливостей та досягнення більш високої лікувальної ефективності за рахунок комплексного використання різних фізичних факторів: впливу електромагнітного поля, дії струмів та полів електричного поля. Поставлена задача вирішується за рахунок того, що комбінований фізіотерапевтичний випромінювач, містить блок живлення і індуктор, розміщений в корпусі з діелектричного матеріалу, з'єднані електричним кабелем, та розташований в порожнині корпусу індуктора концентратор магнітного поля, виконаний у вигляді пластини і стрижня з магнітном'якого матеріалу, закріпленого в центрі пластини своїм торцем, при цьому індуктор виконаний у вигляді чотирьох котушок з сердечниками, розташованих вертикально і симетрично навколо стрижня концентратора магнітного поля і закріплених торцями своїх сердечників на пластині концентратора, а стрижень забезпечений змінним наконечником з магнітном'якого матеріалу, при цьому, згідно з корисною моделлю, додатково містить плату генератора імпульсів, стабілізатор напруги, постійні магніти, електроди, датчик температури з дисплеєм, шпильки, заглушки, підкладку, ергономічний корпус, в який вмонтовано пластину концентратора з встановленими шпильками, на протилежних кінцях яких закріплені електроди з постійними магнітами, що закриваються заглушками, а в центрі пластини концентратора вкручений порожнинний стрижень, з закріпленим змінним наконечником з магнітном'якого матеріалу, в порожнинний стрижень концентратора встановлений датчик температури, а дисплей датчика прикріплений на корпусі, на торцях шпильок фіксується підкладка з встановленою платою генератора імпульсів, до входу генератора прикріплений електричний кабель, на протилежний кінець якого встановлюється рознімання, а вихід генератора за допомогою проводу з'єднується з вузлом шпильок. На кресленні зображений комбінований фізіотерапевтичний випромінювач, що містить: блок живлення 1, індуктор 2, електричний кабель 3, ергономічний корпус 4, пластину концентратора 5, порожнинний стрижень 6, котушки 7, сердечники 8, наконечник 9, рознімання 10, шпильки 11, гумові втулки 12, датчик температури 13, електроди 14, заглушки 15, постійні магніти 16, підкладку 17, плату генератора імпульсів 18, стабілізатор напруги 19, шайби 20, гайки 21. Комбінований фізіотерапевтичний випромінювач складається з блока живлення 1 і індуктора 2, що з'єднані електричним кабелем 3. Індуктор 2 розміщений в корпусі 4 з діелектричного матеріалу. У порожнині корпусу 4 розташований концентратор магнітного поля, виконаний у вигляді пластини 5 і порожнинного стрижня 6 з магнітном'якого матеріалу, закріпленого своїм торцем в центрі пластини. Пластина 5 і стрижень 6 можуть бути виконані, наприклад, зі сталі марки Ст 10. Індуктор 2 містить чотири котушки 7 (у вигляді намотаного на каркасі дроту ПЕВ) з сердечниками 8 з трансформаторної сталі, які розташовані вертикально і симетрично навколо стрижня 6. Торці сердечників 8 жорстко закріплені на пластині 5. Стрижень 6 концентратора магнітного поля містить змінний наконечник 9 з магнітом'якого матеріалу, наприклад зі сталі Ст10. Наконечник 9 може бути виконаний у вигляді конуса, сфери, диска і т.п. і закріплюватися на стрижні 6, наприклад, за допомогою різьбового з'єднання. Блок живлення 1 містить генератор імпульсів і необхідні перемикачі, які дозволяють встановити необхідну тривалість впливу, частоту проходження імпульсів, що подаються на різні котушки 7 індуктора, а також напрямок обертання магнітного поля і його інтенсивність. Блок живлення 1 може бути реалізований, наприклад, за схемою апарату "Полюс-3", наведеною в патенті РФ 2006236 (блок 30). 1 UA 109161 U 5 10 15 20 25 30 35 40 45 50 55 60 Ергономічний корпус випромінювача представлений ручкою 4, виготовленою з поліефірної смоли. В ручку встановлюється пластина концентратора 5, в останню встановлені шпильки 11, на які за допомогою різьби закріплюються електроди 14 з постійними магнітами 16. Шпильки 11 закріплюються до пластини концентратора гайками 21. Для уникнення зміщення магнітів, між ними та торцями шпильок встановлюються гумові втулки 12, електроди закриваються заглушками 15. В центрі пластини концентратора за допомогою різьбового з'єднання закріплений порожнинний стрижень концентратора 6, в який встановлюється чутливий елемент датчика температури 13. На порожнинний стрижень накручується змінний наконечник 9 з магнітном'якого матеріалу. Для забезпечення теплопровідності всередині електрода заливається термопровідна паста, наприклад КПТ-8. Плата генератора імпульсів 18, встановлюється на підкладку 17 та закріплюється за допомогою клею, наприклад БФ-2. Підкладка встановлюється на протилежні кінці шпильок та закріплюється шайбами 20 з гайками 21. Випромінювач з'єднується з блоком живлення за допомогою рознімання 10, який в свою чергу під'єднується до електричного кабелю шляхом пайки відповідних контактів. Для утворення електричних контактів з шпильками, на них монтажною "зіркою" напаюються дроти, які підключаються до виходу плати генератора імпульсів. В утворене електричне коло включається стабілізатор напруги, наприклад типу L7812CV. Джерелами електромагнітного поля в даному приладі слугують постійні магніти розмірного ряду № 38 з композицією - неодим-залізо-бор. Основним блоком для забезпечення живлення, в режимі ультратонотерапії, в даному випромінювачі, є генератор прямокутних імпульсів побудований на мікросхемі NE555, який працює з частотою у діапазоні 5Гц - 180 кГц, та має напругу живлення 3-12 В. Оскільки вихідна напруга блока живлення становить 24 В, для запобігання перегорання плати генератора в електричне коло встановлений стабілізатор напруги L7812CV, поз. 15 - максимальний струм навантаження становить 1,5 В, вхідна напруга – 24 В, вихідна напруга - 12 В. Комбінований фізіотерапевтичний випромінювач працює наступним чином: в блоці живлення задають необхідні параметри електромагнітного поля. В залежності від характеру та місця локалізації захворювання вибирають змінний наконечник відповідної форми та розмірів і закріплюють його на стрижні концентратора магнітного поля. Підключають апарат до джерела напруги та включають пристрій. Підносять випромінювач до області розташування біологічно активних точок (БАТ) і проводять відповідну фізіотерапевтичну процедуру, згідно з методикою лікування. При цьому контролюють стан зміни градієнта температури шкіри. Час дії вибирають, виходячи з методики лікувальної процедури. Проведені випробування комбінованого фізіотерапевтичного випромінювача, підтвердили його високі експлуатаційні і розширені терапевтичні можливості - як для магнітотерапії так і для ультратонотерапії. Застосування в пристрої змінних наконечників, різних по своїй геометричній формі та розмірах, дозволяє фізіотерапевту здійснювати ефективний і локальний вплив на різні БАТ пацієнта і регулювати, як дію магнітного поля, так і параметри електричного поля на біологічні тканини і органи пацієнта. При використанні випромінювача в режимі ультратонотерапії, необхідно наносити контактний шар струмопровідної пасти між електродами та опромінюючою ділянкою біологічної тканини. Таким чином, даний пристрій забезпечує вплив на патологічні вогнища різної етіології імпульсним обертовим магнітним полем та високочастотним електромагнітним і електричним полем, яке забезпечує в свою чергу додаткові фізичні фактори: дію коронного розряду, тепло, озон, ультрафіолетове випромінювання, ультразвукову дію. Режим ультратонотерапії, даного пристрою, дозволяє отримувати більш виражені протизапальний і болезаспокійливий ефекти у порівнянні із місцевою дарсонвалізацією, при цьому не спостерігається неприємного (іноді навіть хворобливого) відчуття, яке має місце при місцевій дарсонвалізації внаслідок використання великого рівня напруги. Електричний розряд і синусоїдальний струм подразнюють рецептори шкіри, надаючи тим самим рефлекторний вплив на різні системи організму і особливо на вегетативну нервову систему. При цьому розширюються капіляри, поліпшується крово- і лімфообіг. Під впливом тепла, що виділяється, і збуджуючої дії коронного розряду, що виникає між електродами 14, підвищується активність обмінних процесів в біологічних тканинах при фізіопроцедурі, зменшуються застійні явища, болі, свербіння, поліпшується функціональний стан периферійної нервово-судинної системи, проявляється розслаблююча, спазмолітична дія. Бактерицидні властивості озону, що утворюється між електродами 14 внаслідок коронного розряду сприяють швидкому зняттю запалення і прискоренню регенерації тканин. Таким чином, запропонований комбінований фізіотерапевтичний випромінювач, дозволяє: розширити функціональні можливості апарату для різних видів фізіотерапевтичних процедур та досягти більш високу лікувальну ефективність, зменшити витрати на виготовлення випромінювача зі збереженням його широких 2 UA 109161 U функціональних характеристик та технічних показників, розширити функціональні можливості, завдяки універсальній конструкції випромінювача, при проведенні серій фізіотерапевтичних процедур. 5 10 15 20 ФОРМУЛА КОРИСНОЇ МОДЕЛІ Комбінований фізіотерапевтичний випромінювач, що містить блок живлення і індуктор, розміщений в корпусі з діелектричного матеріалу, з'єднані електричним кабелем, та розташований в порожнині корпусу індуктора концентратор магнітного поля, виконаний у вигляді пластини і стрижня з магнітном'якого матеріалу, закріпленого в центрі пластини своїм торцем, при цьому індуктор виконаний у вигляді чотирьох котушок з сердечниками, розташованих вертикально і симетрично навколо стрижня концентратора магнітного поля і закріплених торцями своїх сердечників на пластині концентратора, а стрижень забезпечений змінним наконечником з магнітном'якого матеріалу, який відрізняється тим, що містить плату генератора імпульсів, стабілізатор напруги, постійні магніти, електроди, датчик температури з дисплеєм, шпильки, заглушки, підкладку, ергономічний корпус, в який вмонтовано пластину концентратора з встановленими шпильками, на протилежних кінцях яких закріплені електроди з постійними магнітами, що закриваються заглушками, а в центрі пластини концентратора вкручений порожнинний стрижень з закріпленим змінним наконечником з магнітном'якого матеріалу, в порожнинний стрижень концентратора встановлений датчик температури, а дисплей датчика прикріплений на корпусі, на торцях шпильок фіксується підкладка з встановленою платою генератора імпульсів, до входу генератора прикріплений електричний кабель, на протилежний кінець якого встановлюється рознімання, а вихід генератора за допомогою проводу з'єднується з вузлом шпильок. Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
