Упаковка для транспортування та зберігання ядер волоських горіхів

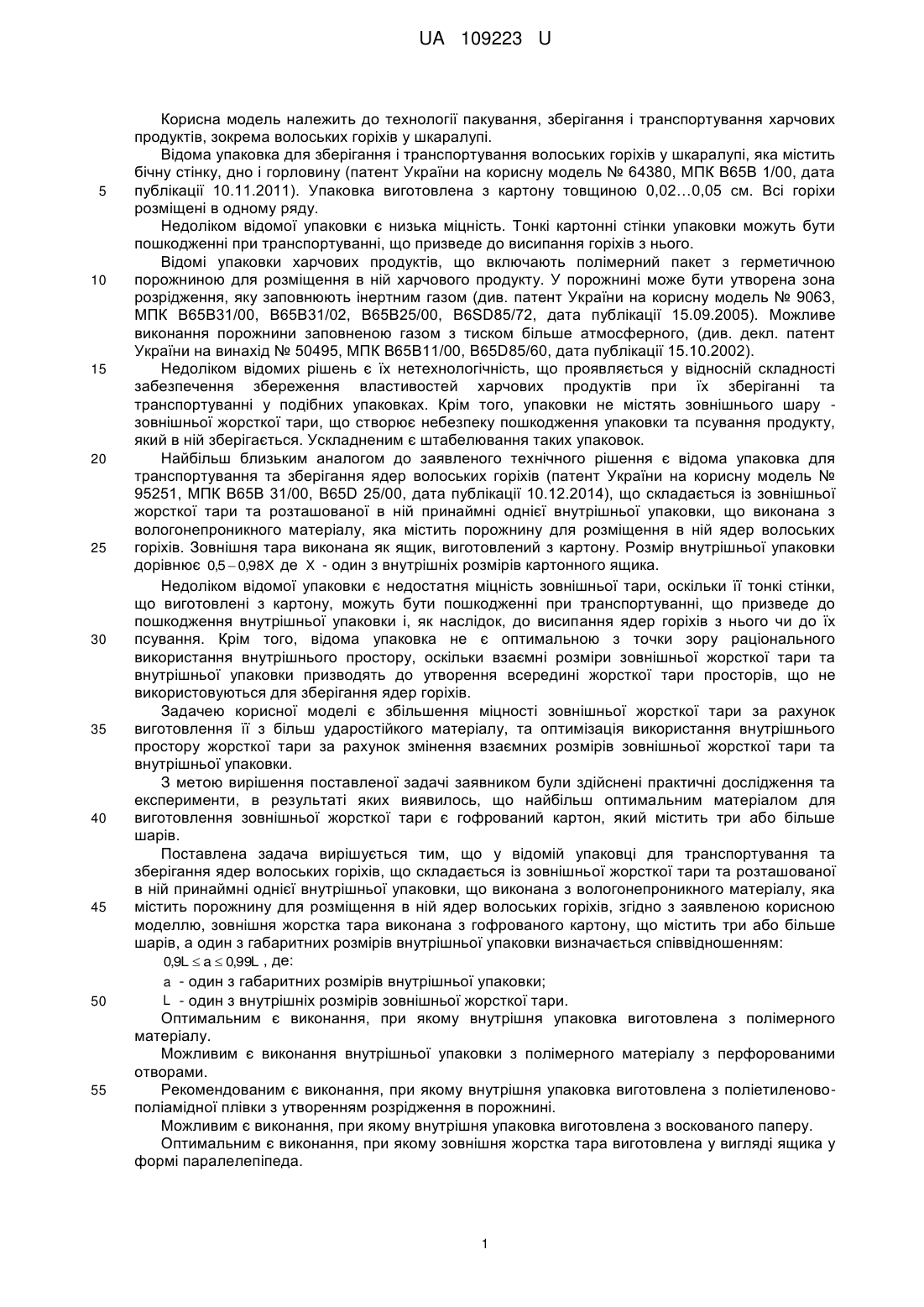

Реферат: Упаковка для транспортування та зберігання ядер волоських горіхів складається із зовнішньої жорсткої тари та розташованої в ній принаймні однієї внутрішньої упаковки, що виконана з вологонепроникного матеріалу, яка містить порожнину для розміщення в ній ядер волоських горіхів. Зовнішня жорстка тара виконана з гофрованого картону, що містить три або більше шарів, а один з габаритних розмірів внутрішньої упаковки визначається співвідношенням: 0,9L  a  0,99L , де: a - один з габаритних розмірів внутрішньої упаковки; L - один з внутрішніх розмірів зовнішньої жорсткої тари. UA 109223 U (12) UA 109223 U UA 109223 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до технології пакування, зберігання і транспортування харчових продуктів, зокрема волоських горіхів у шкаралупі. Відома упаковка для зберігання і транспортування волоських горіхів у шкаралупі, яка містить бічну стінку, дно і горловину (патент України на корисну модель № 64380, МПК В65В 1/00, дата публікації 10.11.2011). Упаковка виготовлена з картону товщиною 0,02…0,05 см. Всі горіхи розміщені в одному ряду. Недоліком відомої упаковки є низька міцність. Тонкі картонні стінки упаковки можуть бути пошкодженні при транспортуванні, що призведе до висипання горіхів з нього. Відомі упаковки харчових продуктів, що включають полімерний пакет з герметичною порожниною для розміщення в ній харчового продукту. У порожнині може бути утворена зона розрідження, яку заповнюють інертним газом (див. патент України на корисну модель № 9063, МПК В65В31/00, В65В31/02, В65В25/00, B6SD85/72, дата публікації 15.09.2005). Можливе виконання порожнини заповненою газом з тиском більше атмосферного, (див. декл. патент України на винахід № 50495, МПК В65В11/00, B65D85/60, дата публікації 15.10.2002). Недоліком відомих рішень є їх нетехнологічність, що проявляється у відносній складності забезпечення збереження властивостей харчових продуктів при їх зберіганні та транспортуванні у подібних упаковках. Крім того, упаковки не містять зовнішнього шару зовнішньої жорсткої тари, що створює небезпеку пошкодження упаковки та псування продукту, який в ній зберігається. Ускладненим є штабелювання таких упаковок. Найбільш близьким аналогом до заявленого технічного рішення є відома упаковка для транспортування та зберігання ядер волоських горіхів (патент України на корисну модель № 95251, МПК В65В 31/00, B65D 25/00, дата публікації 10.12.2014), що складається із зовнішньої жорсткої тари та розташованої в ній принаймні однієї внутрішньої упаковки, що виконана з вологонепроникного матеріалу, яка містить порожнину для розміщення в ній ядер волоських горіхів. Зовнішня тара виконана як ящик, виготовлений з картону. Розмір внутрішньої упаковки дорівнює 0,5  0,98X де X - один з внутрішніх розмірів картонного ящика. Недоліком відомої упаковки є недостатня міцність зовнішньої тари, оскільки її тонкі стінки, що виготовлені з картону, можуть бути пошкодженні при транспортуванні, що призведе до пошкодження внутрішньої упаковки і, як наслідок, до висипання ядер горіхів з нього чи до їх псування. Крім того, відома упаковка не є оптимальною з точки зору раціонального використання внутрішнього простору, оскільки взаємні розміри зовнішньої жорсткої тари та внутрішньої упаковки призводять до утворення всередині жорсткої тари просторів, що не використовуються для зберігання ядер горіхів. Задачею корисної моделі є збільшення міцності зовнішньої жорсткої тари за рахунок виготовлення її з більш ударостійкого матеріалу, та оптимізація використання внутрішнього простору жорсткої тари за рахунок змінення взаємних розмірів зовнішньої жорсткої тари та внутрішньої упаковки. З метою вирішення поставленої задачі заявником були здійснені практичні дослідження та експерименти, в результаті яких виявилось, що найбільш оптимальним матеріалом для виготовлення зовнішньої жорсткої тари є гофрований картон, який містить три або більше шарів. Поставлена задача вирішується тим, що у відомій упаковці для транспортування та зберігання ядер волоських горіхів, що складається із зовнішньої жорсткої тари та розташованої в ній принаймні однієї внутрішньої упаковки, що виконана з вологонепроникного матеріалу, яка містить порожнину для розміщення в ній ядер волоських горіхів, згідно з заявленою корисною моделлю, зовнішня жорстка тара виконана з гофрованого картону, що містить три або більше шарів, а один з габаритних розмірів внутрішньої упаковки визначається співвідношенням: 0,9L  a  0,99L , де: a - один з габаритних розмірів внутрішньої упаковки; L - один з внутрішніх розмірів зовнішньої жорсткої тари. Оптимальним є виконання, при якому внутрішня упаковка виготовлена з полімерного матеріалу. Можливим є виконання внутрішньої упаковки з полімерного матеріалу з перфорованими отворами. Рекомендованим є виконання, при якому внутрішня упаковка виготовлена з поліетиленовополіамідної плівки з утворенням розрідження в порожнині. Можливим є виконання, при якому внутрішня упаковка виготовлена з воскованого паперу. Оптимальним є виконання, при якому зовнішня жорстка тара виготовлена у вигляді ящика у формі паралелепіпеда. 1 UA 109223 U 5 10 15 20 25 30 35 40 45 50 55 Технічним результатом є збільшення міцності зовнішньої жорсткої тари за рахунок її виконання з гофрованого картону, що містить три або більше шарів. Гофрокартон складається, як правило, з трьох шарів: двох плоских шарів картону (топлайнери) і одного шару паперу між ними, що має хвилеподібну (гофровану) форму (флютинг). Така композиція шарів робить гофрокартон, незважаючи на характеристики його компонентів, особливо жорстким у напрямку, перпендикулярному площині картону і в напрямках вздовж площин. Для ще більшого поліпшення фізичних властивостей упаковки з гофрокартону застосовують п'ятишаровий гофрокартон - матеріал, при якому шари картону та паперу чергуються один за іншим. Основними перевагами використання гофрокартону як матеріалу для виготовлення зовнішньої жорсткої тари є: низька вартість, надійний захист продукції, здатність протистояти ударним навантаженням, здатність витримувати локальні удари типу проколу (пробою), опір проникненню вологи, збереження форми при вібраційних впливах, опір торцевому та площинному стисненню, здатність витримувати падіння з певної висоти, висока технологічність виготовлення із застосуванням високоавтоматизованого обладнання, можливість високоякісного оформлення з використанням різних технологій друку та оздоблення, висока технологічність та легкість складання та наповнення продукцією, можливість повторної переробки, здатність до природного саморуйнування. Збільшення міцності зовнішньої жорсткої тари призводить до виключення можливості пошкодження внутрішньої упаковки і, як наслідок, псування ядер волоських горіхів. Слід зауважити, що збільшення міцності жорсткої тари досягається без суттєвого збільшення ваги тари, що не призводить до збільшення транспортних витрат. Крім того, оптимізується використання внутрішнього простору зовнішньої жорсткої тари за рахунок виконання внутрішньої упаковки з габаритними розмірами, що визначаються співвідношенням: 0,9L  a  0,99L , де: a - один з габаритних розмірів внутрішньої упаковки; L - один з внутрішніх розмірів зовнішньої жорсткої тари. Додатково, стає можливим залежно від потреби та необхідного терміну зберігання чи транспортування вибирати один з декількох варіантів виготовлення внутрішньої упаковки: з воскованого паперу, полімерного матеріалу, зокрема з поліетиленово-поліамідної плівки з утворенням розрідження в порожнині, полімерного матеріалу з перфорованими отворами. Таким чином, з'являється можливість гнучко реагувати на вимоги користувача і оптимізувати витрати на упаковку, що в кінцевому результаті створює додаткові конкурентні переваги на насиченому товарному ринку. Заявлену корисну модель використовують наступним чином. Спочатку здійснюють попереднє очищення волоських горіхів від шкаралупи з видобуванням ядер. На цьому етапі можливе подальше оброблення ядер горіхів, наприклад калібрування, просівання тощо. Рекомендованим є просушування ядер горіхів до вологості близько 4 %, що є оптимальною для тривалого зберігання та транспортування. Далі, залежно від вологості ядер горіхів і залежно від строку зберігання та транспортування вибирають один з можливих варіантів внутрішньої упаковки. Наприклад, для нетривалого зберігання ядер горіхів з вологістю 4 % або більше припустимою є внутрішня упаковка, що виготовлена з воскованого паперу. Також є можливим використання внутрішньої упаковки, виготовленої з полімерного матеріалу, що містить перфоровані отвори. Для зберігання ядер горіхів з вологістю менше 4 % рекомендованою є внутрішня упаковка, що виготовлена з суцільного полімерного матеріалу. Для тривалого зберігання ядер горіхів рекомендованою є внутрішня упаковка, що виготовлена з поліетиленово-поліамідної плівки з утворенням розрідження в порожнині. На наступному етапі здійснюють пакування ядер горіхів у внутрішню упаковку. В разі використання внутрішньої упаковки, виготовленої з поліетиленово-поліамідної плівки з утворенням розрідження в порожнині, створюють в ній розрідження газоповітряного середовища будь-яким відомими способом, наприклад відкачуванням повітря насосом. Потім здійснюють герметичне запаювання такої внутрішньої упаковки. Під час пакування ядер горіхів у внутрішню упаковку дотримуються габаритного розміру заповненої внутрішньої упаковки, що визначається співвідношенням: 0,9L  a  0,99L , де: a - один з габаритних розмірів внутрішньої упаковки; L - один з внутрішніх розмірів зовнішньої жорсткої тари. Далі, укладають внутрішню упаковку у зовнішню жорстку тару - ящики з гофрованого картону, що мають форму паралелепіпеда, і закривають ящики. Після цього ядра волоського горіха готові для тривалого зберігання та безпечного транспортування. 60 2 UA 109223 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 15 20 1. Упаковка для транспортування та зберігання ядер волоських горіхів, що складається із зовнішньої жорсткої тари та розташованої в ній принаймні однієї внутрішньої упаковки, що виконана з вологонепроникного матеріалу, яка містить порожнину для розміщення в ній ядер волоських горіхів, яка відрізняється тим, що зовнішня жорстка тара виконана з гофрованого картону, що містить три або більше шарів, а один з габаритних розмірів внутрішньої упаковки визначається співвідношенням: 0,9L  a  0,99L , де: a - один з габаритних розмірів внутрішньої упаковки; L - один з внутрішніх розмірів зовнішньої жорсткої тари. 2. Упаковка за п. 1, яка відрізняється тим, що внутрішня упаковка виконана з полімерного матеріалу. 3. Упаковка за п. 2, яка відрізняється тим, що внутрішня упаковка містить перфоровані отвори. 4. Упаковка за п. 2, яка відрізняється тим, що внутрішня упаковка виконана з поліетиленовополіамідної плівки з утворенням розрідження в порожнині. 5. Упаковка за п. 1, яка відрізняється тим, що внутрішня упаковка виконана з воскованого паперу. 6. Упаковка за будь-яким з пунктів, яка відрізняється тим, що зовнішня жорстка тара виконана у вигляді ящика у формі паралелепіпеда. Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
