Упаковка для зберігання і транспортування ядер волоських горіхів

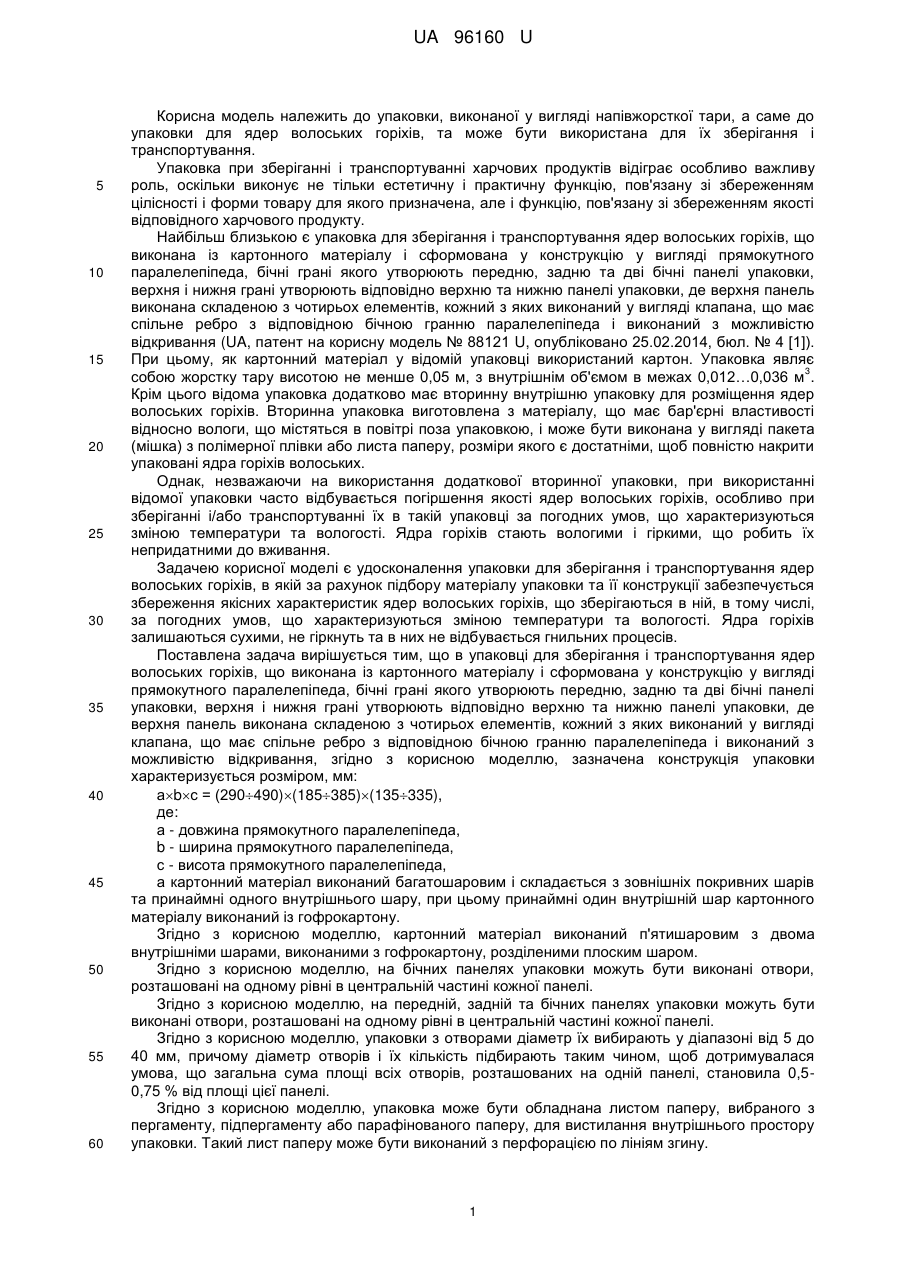

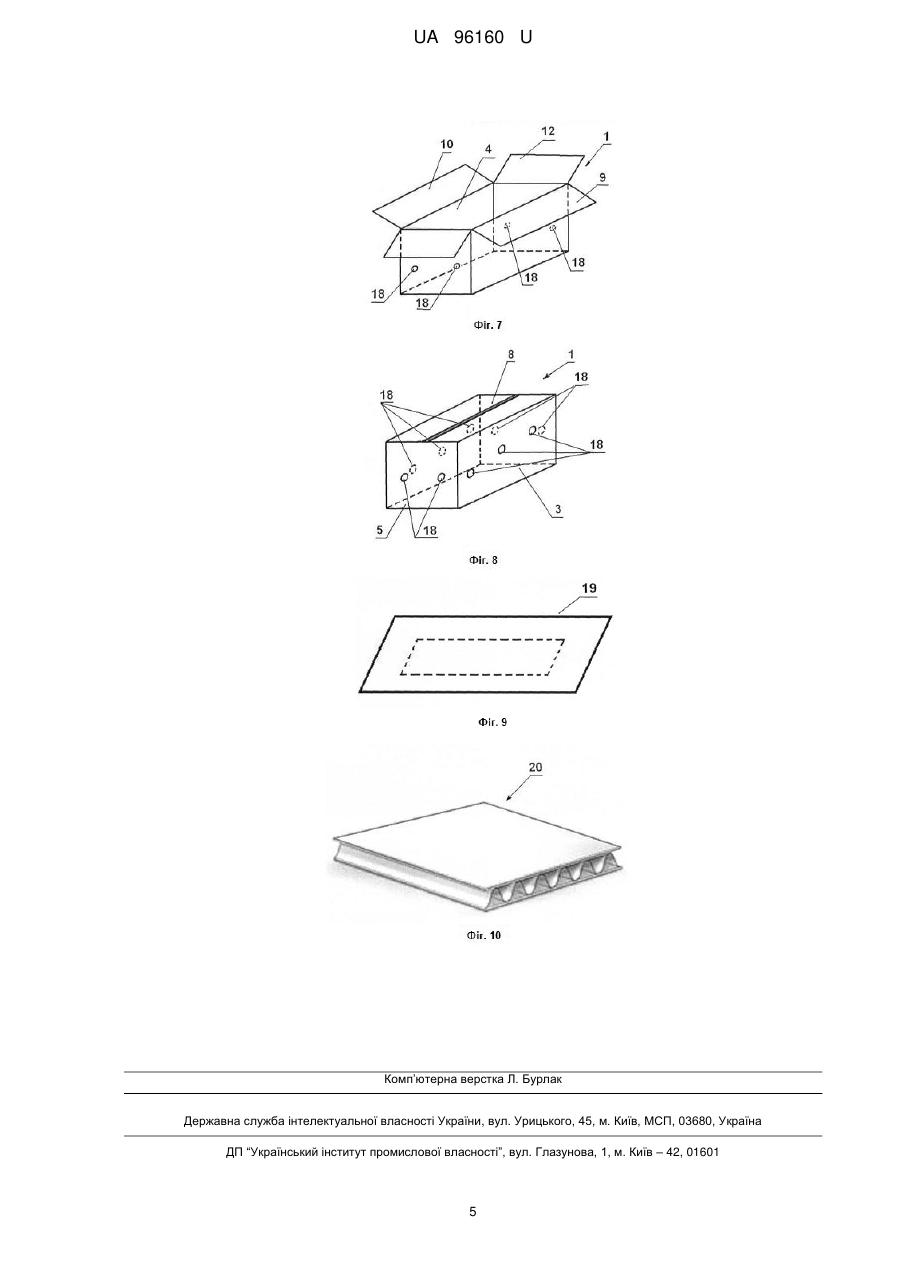

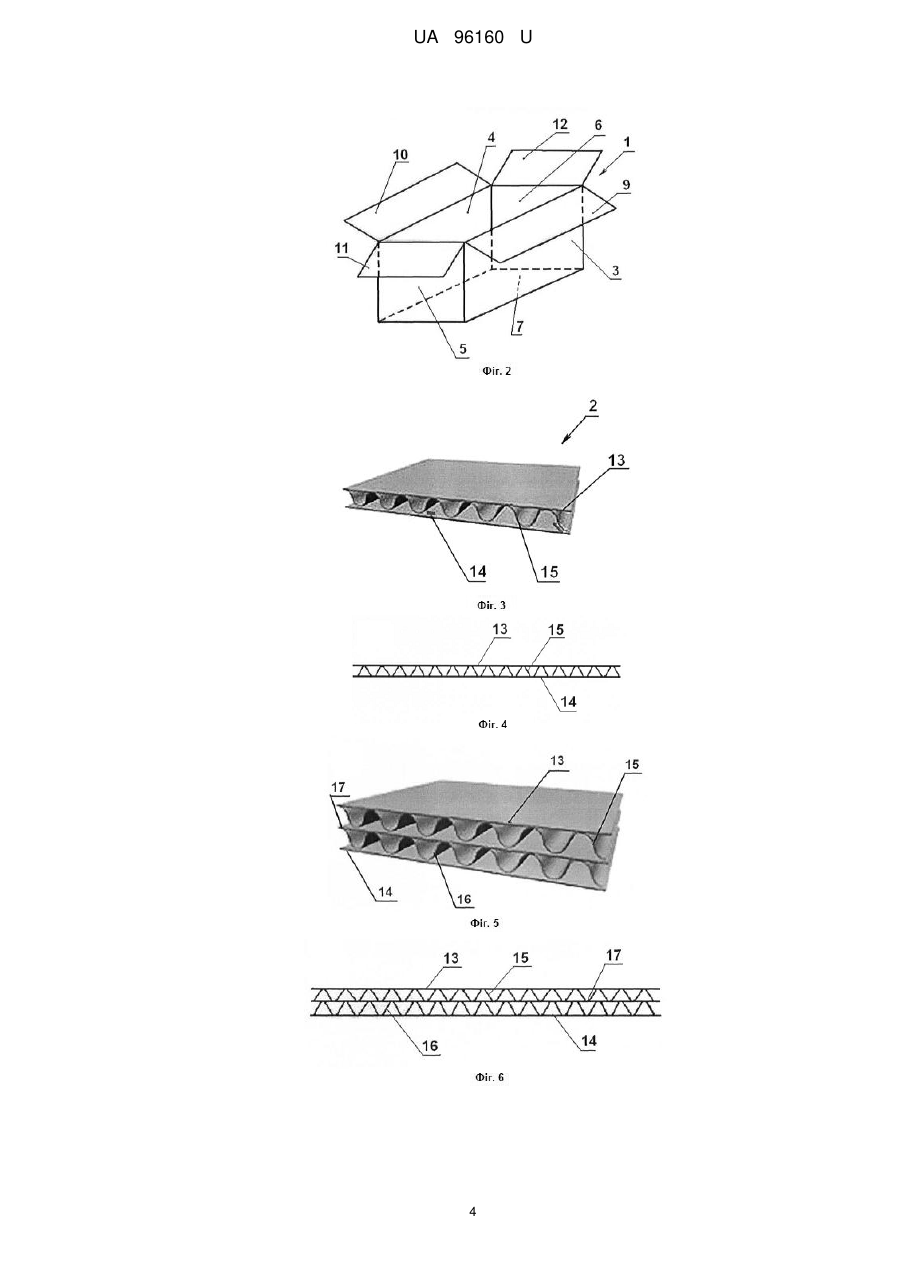

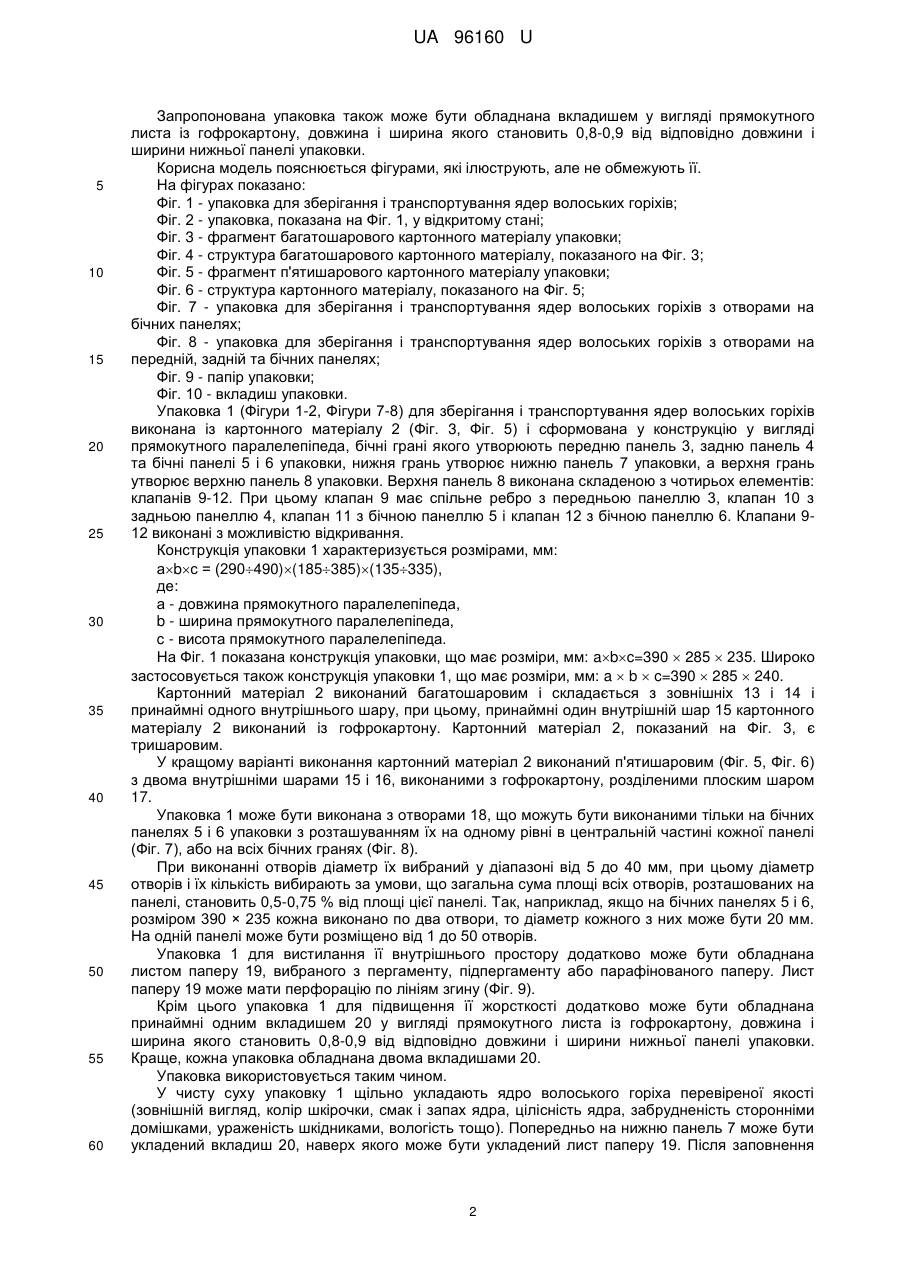

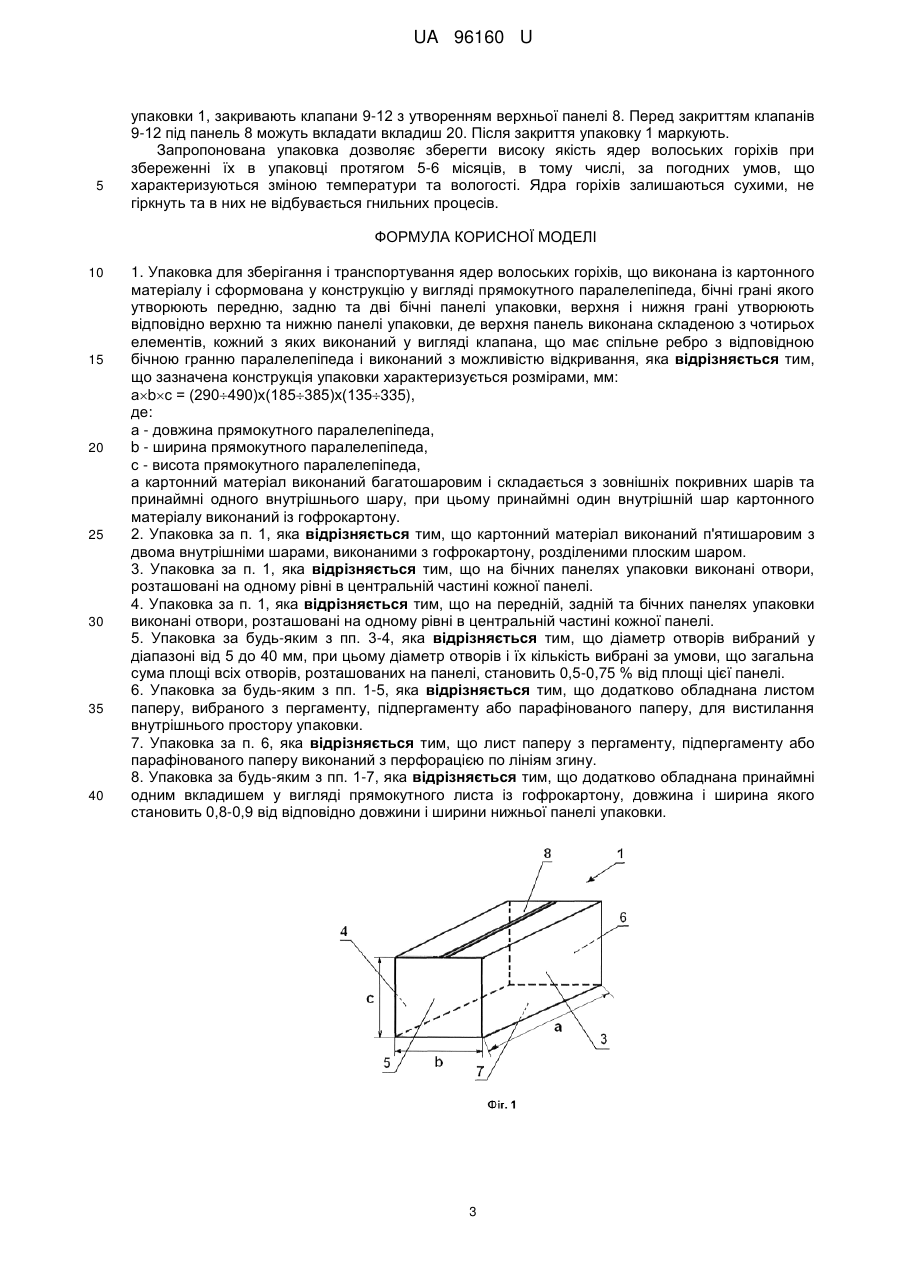

Реферат: UA 96160 U UA 96160 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до упаковки, виконаної у вигляді напівжорсткої тари, а саме до упаковки для ядер волоських горіхів, та може бути використана для їх зберігання і транспортування. Упаковка при зберіганні і транспортуванні харчових продуктів відіграє особливо важливу роль, оскільки виконує не тільки естетичну і практичну функцію, пов'язану зі збереженням цілісності і форми товару для якого призначена, але і функцію, пов'язану зі збереженням якості відповідного харчового продукту. Найбільш близькою є упаковка для зберігання і транспортування ядер волоських горіхів, що виконана із картонного матеріалу і сформована у конструкцію у вигляді прямокутного паралелепіпеда, бічні грані якого утворюють передню, задню та дві бічні панелі упаковки, верхня і нижня грані утворюють відповідно верхню та нижню панелі упаковки, де верхня панель виконана складеною з чотирьох елементів, кожний з яких виконаний у вигляді клапана, що має спільне ребро з відповідною бічною гранню паралелепіпеда і виконаний з можливістю відкривання (UA, патент на корисну модель № 88121 U, опубліковано 25.02.2014, бюл. № 4 [1]). При цьому, як картонний матеріал у відомій упаковці використаний картон. Упаковка являє 3 собою жорстку тару висотою не менше 0,05 м, з внутрішнім об'ємом в межах 0,012…0,036 м . Крім цього відома упаковка додатково має вторинну внутрішню упаковку для розміщення ядер волоських горіхів. Вторинна упаковка виготовлена з матеріалу, що має бар'єрні властивості відносно вологи, що містяться в повітрі поза упаковкою, і може бути виконана у вигляді пакета (мішка) з полімерної плівки або листа паперу, розміри якого є достатніми, щоб повністю накрити упаковані ядра горіхів волоських. Однак, незважаючи на використання додаткової вторинної упаковки, при використанні відомої упаковки часто відбувається погіршення якості ядер волоських горіхів, особливо при зберіганні і/або транспортуванні їх в такій упаковці за погодних умов, що характеризуються зміною температури та вологості. Ядра горіхів стають вологими і гіркими, що робить їх непридатними до вживання. Задачею корисної моделі є удосконалення упаковки для зберігання і транспортування ядер волоських горіхів, в якій за рахунок підбору матеріалу упаковки та її конструкції забезпечується збереження якісних характеристик ядер волоських горіхів, що зберігаються в ній, в тому числі, за погодних умов, що характеризуються зміною температури та вологості. Ядра горіхів залишаються сухими, не гіркнуть та в них не відбувається гнильних процесів. Поставлена задача вирішується тим, що в упаковці для зберігання і транспортування ядер волоських горіхів, що виконана із картонного матеріалу і сформована у конструкцію у вигляді прямокутного паралелепіпеда, бічні грані якого утворюють передню, задню та дві бічні панелі упаковки, верхня і нижня грані утворюють відповідно верхню та нижню панелі упаковки, де верхня панель виконана складеною з чотирьох елементів, кожний з яких виконаний у вигляді клапана, що має спільне ребро з відповідною бічною гранню паралелепіпеда і виконаний з можливістю відкривання, згідно з корисною моделлю, зазначена конструкція упаковки характеризується розміром, мм: аbс = (290490)(185385)(135335), де: а - довжина прямокутного паралелепіпеда, b - ширина прямокутного паралелепіпеда, с - висота прямокутного паралелепіпеда, а картонний матеріал виконаний багатошаровим і складається з зовнішніх покривних шарів та принаймні одного внутрішнього шару, при цьому принаймні один внутрішній шар картонного матеріалу виконаний із гофрокартону. Згідно з корисною моделлю, картонний матеріал виконаний п'ятишаровим з двома внутрішніми шарами, виконаними з гофрокартону, розділеними плоским шаром. Згідно з корисною моделлю, на бічних панелях упаковки можуть бути виконані отвори, розташовані на одному рівні в центральній частині кожної панелі. Згідно з корисною моделлю, на передній, задній та бічних панелях упаковки можуть бути виконані отвори, розташовані на одному рівні в центральній частині кожної панелі. Згідно з корисною моделлю, упаковки з отворами діаметр їх вибирають у діапазоні від 5 до 40 мм, причому діаметр отворів і їх кількість підбирають таким чином, щоб дотримувалася умова, що загальна сума площі всіх отворів, розташованих на одній панелі, становила 0,50,75 % від площі цієї панелі. Згідно з корисною моделлю, упаковка може бути обладнана листом паперу, вибраного з пергаменту, підпергаменту або парафінованого паперу, для вистилання внутрішнього простору упаковки. Такий лист паперу може бути виконаний з перфорацією по лініям згину. 1 UA 96160 U 5 10 15 20 25 30 35 40 45 50 55 60 Запропонована упаковка також може бути обладнана вкладишем у вигляді прямокутного листа із гофрокартону, довжина і ширина якого становить 0,8-0,9 від відповідно довжини і ширини нижньої панелі упаковки. Корисна модель пояснюється фігурами, які ілюструють, але не обмежують її. На фігурах показано: Фіг. 1 - упаковка для зберігання і транспортування ядер волоських горіхів; Фіг. 2 - упаковка, показана на Фіг. 1, у відкритому стані; Фіг. 3 - фрагмент багатошарового картонного матеріалу упаковки; Фіг. 4 - структура багатошарового картонного матеріалу, показаного на Фіг. 3; Фіг. 5 - фрагмент п'ятишарового картонного матеріалу упаковки; Фіг. 6 - структура картонного матеріалу, показаного на Фіг. 5; Фіг. 7 - упаковка для зберігання і транспортування ядер волоських горіхів з отворами на бічних панелях; Фіг. 8 - упаковка для зберігання і транспортування ядер волоських горіхів з отворами на передній, задній та бічних панелях; Фіг. 9 - папір упаковки; Фіг. 10 - вкладиш упаковки. Упаковка 1 (Фігури 1-2, Фігури 7-8) для зберігання і транспортування ядер волоських горіхів виконана із картонного матеріалу 2 (Фіг. 3, Фіг. 5) і сформована у конструкцію у вигляді прямокутного паралелепіпеда, бічні грані якого утворюють передню панель 3, задню панель 4 та бічні панелі 5 і 6 упаковки, нижня грань утворює нижню панель 7 упаковки, а верхня грань утворює верхню панель 8 упаковки. Верхня панель 8 виконана складеною з чотирьох елементів: клапанів 9-12. При цьому клапан 9 має спільне ребро з передньою панеллю 3, клапан 10 з задньою панеллю 4, клапан 11 з бічною панеллю 5 і клапан 12 з бічною панеллю 6. Клапани 912 виконані з можливістю відкривання. Конструкція упаковки 1 характеризується розмірами, мм: аbс = (290490)(185385)(135335), де: а - довжина прямокутного паралелепіпеда, b - ширина прямокутного паралелепіпеда, c - висота прямокутного паралелепіпеда. На Фіг. 1 показана конструкція упаковки, що має розміри, мм: abc=390  285  235. Широко застосовується також конструкція упаковки 1, що має розміри, мм: a  b  c=390  285  240. Картонний матеріал 2 виконаний багатошаровим і складається з зовнішніх 13 і 14 і принаймні одного внутрішнього шару, при цьому, принаймні один внутрішній шар 15 картонного матеріалу 2 виконаний із гофрокартону. Картонний матеріал 2, показаний на Фіг. 3, є тришаровим. У кращому варіанті виконання картонний матеріал 2 виконаний п'ятишаровим (Фіг. 5, Фіг. 6) з двома внутрішніми шарами 15 і 16, виконаними з гофрокартону, розділеними плоским шаром 17. Упаковка 1 може бути виконана з отворами 18, що можуть бути виконаними тільки на бічних панелях 5 і 6 упаковки з розташуванням їх на одному рівні в центральній частині кожної панелі (Фіг. 7), або на всіх бічних гранях (Фіг. 8). При виконанні отворів діаметр їх вибраний у діапазоні від 5 до 40 мм, при цьому діаметр отворів і їх кількість вибирають за умови, що загальна сума площі всіх отворів, розташованих на панелі, становить 0,5-0,75 % від площі цієї панелі. Так, наприклад, якщо на бічних панелях 5 і 6, розміром 390 × 235 кожна виконано по два отвори, то діаметр кожного з них може бути 20 мм. На одній панелі може бути розміщено від 1 до 50 отворів. Упаковка 1 для вистилання її внутрішнього простору додатково може бути обладнана листом паперу 19, вибраного з пергаменту, підпергаменту або парафінованого паперу. Лист паперу 19 може мати перфорацію по лініям згину (Фіг. 9). Крім цього упаковка 1 для підвищення її жорсткості додатково може бути обладнана принаймні одним вкладишем 20 у вигляді прямокутного листа із гофрокартону, довжина і ширина якого становить 0,8-0,9 від відповідно довжини і ширини нижньої панелі упаковки. Краще, кожна упаковка обладнана двома вкладишами 20. Упаковка використовується таким чином. У чисту суху упаковку 1 щільно укладають ядро волоського горіха перевіреної якості (зовнішній вигляд, колір шкірочки, смак і запах ядра, цілісність ядра, забрудненість сторонніми домішками, ураженість шкідниками, вологість тощо). Попередньо на нижню панель 7 може бути укладений вкладиш 20, наверх якого може бути укладений лист паперу 19. Після заповнення 2 UA 96160 U 5 упаковки 1, закривають клапани 9-12 з утворенням верхньої панелі 8. Перед закриттям клапанів 9-12 під панель 8 можуть вкладати вкладиш 20. Після закриття упаковку 1 маркують. Запропонована упаковка дозволяє зберегти високу якість ядер волоських горіхів при збереженні їх в упаковці протягом 5-6 місяців, в тому числі, за погодних умов, що характеризуються зміною температури та вологості. Ядра горіхів залишаються сухими, не гіркнуть та в них не відбувається гнильних процесів. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 20 25 30 35 40 1. Упаковка для зберігання і транспортування ядер волоських горіхів, що виконана із картонного матеріалу і сформована у конструкцію у вигляді прямокутного паралелепіпеда, бічні грані якого утворюють передню, задню та дві бічні панелі упаковки, верхня і нижня грані утворюють відповідно верхню та нижню панелі упаковки, де верхня панель виконана складеною з чотирьох елементів, кожний з яких виконаний у вигляді клапана, що має спільне ребро з відповідною бічною гранню паралелепіпеда і виконаний з можливістю відкривання, яка відрізняється тим, що зазначена конструкція упаковки характеризується розмірами, мм: аbс = (290490)х(185385)х(135335), де: а - довжина прямокутного паралелепіпеда, b - ширина прямокутного паралелепіпеда, с - висота прямокутного паралелепіпеда, а картонний матеріал виконаний багатошаровим і складається з зовнішніх покривних шарів та принаймні одного внутрішнього шару, при цьому принаймні один внутрішній шар картонного матеріалу виконаний із гофрокартону. 2. Упаковка за п. 1, яка відрізняється тим, що картонний матеріал виконаний п'ятишаровим з двома внутрішніми шарами, виконаними з гофрокартону, розділеними плоским шаром. 3. Упаковка за п. 1, яка відрізняється тим, що на бічних панелях упаковки виконані отвори, розташовані на одному рівні в центральній частині кожної панелі. 4. Упаковка за п. 1, яка відрізняється тим, що на передній, задній та бічних панелях упаковки виконані отвори, розташовані на одному рівні в центральній частині кожної панелі. 5. Упаковка за будь-яким з пп. 3-4, яка відрізняється тим, що діаметр отворів вибраний у діапазоні від 5 до 40 мм, при цьому діаметр отворів і їх кількість вибрані за умови, що загальна сума площі всіх отворів, розташованих на панелі, становить 0,5-0,75 % від площі цієї панелі. 6. Упаковка за будь-яким з пп. 1-5, яка відрізняється тим, що додатково обладнана листом паперу, вибраного з пергаменту, підпергаменту або парафінованого паперу, для вистилання внутрішнього простору упаковки. 7. Упаковка за п. 6, яка відрізняється тим, що лист паперу з пергаменту, підпергаменту або парафінованого паперу виконаний з перфорацією по лініям згину. 8. Упаковка за будь-яким з пп. 1-7, яка відрізняється тим, що додатково обладнана принаймні одним вкладишем у вигляді прямокутного листа із гофрокартону, довжина і ширина якого становить 0,8-0,9 від відповідно довжини і ширини нижньої панелі упаковки. 3 UA 96160 U 4 UA 96160 U Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
