Пристрій для подрібнення полімерних матеріалів

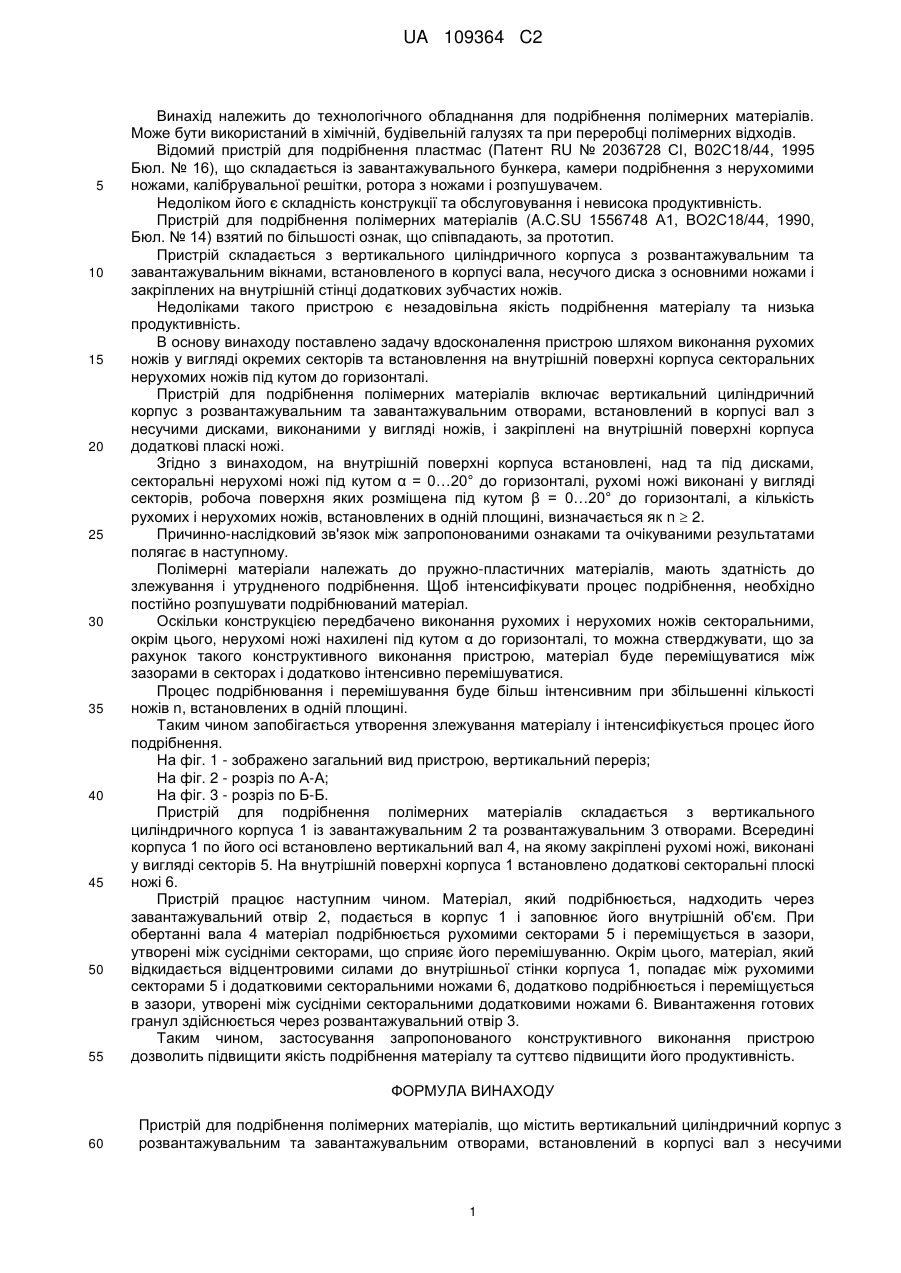

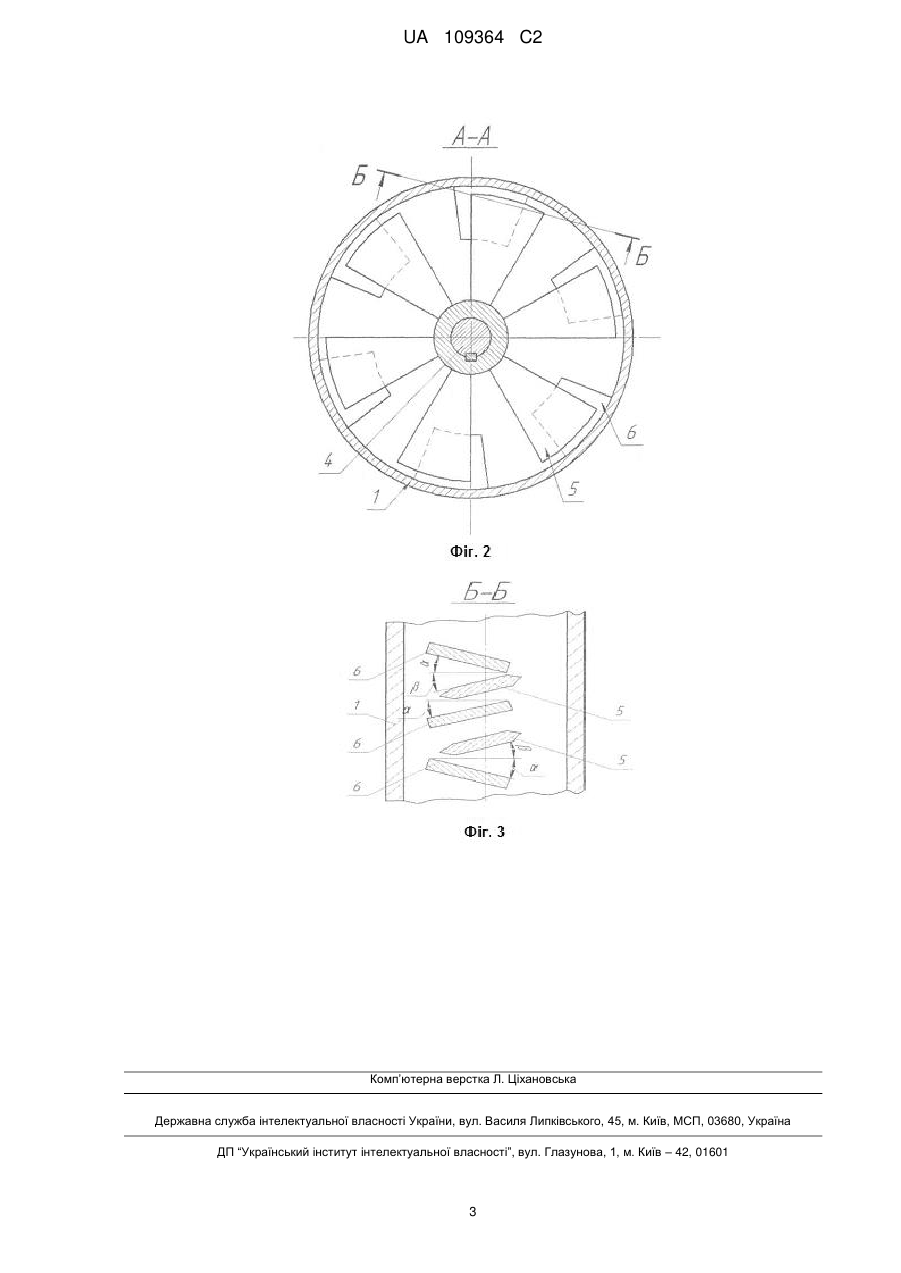

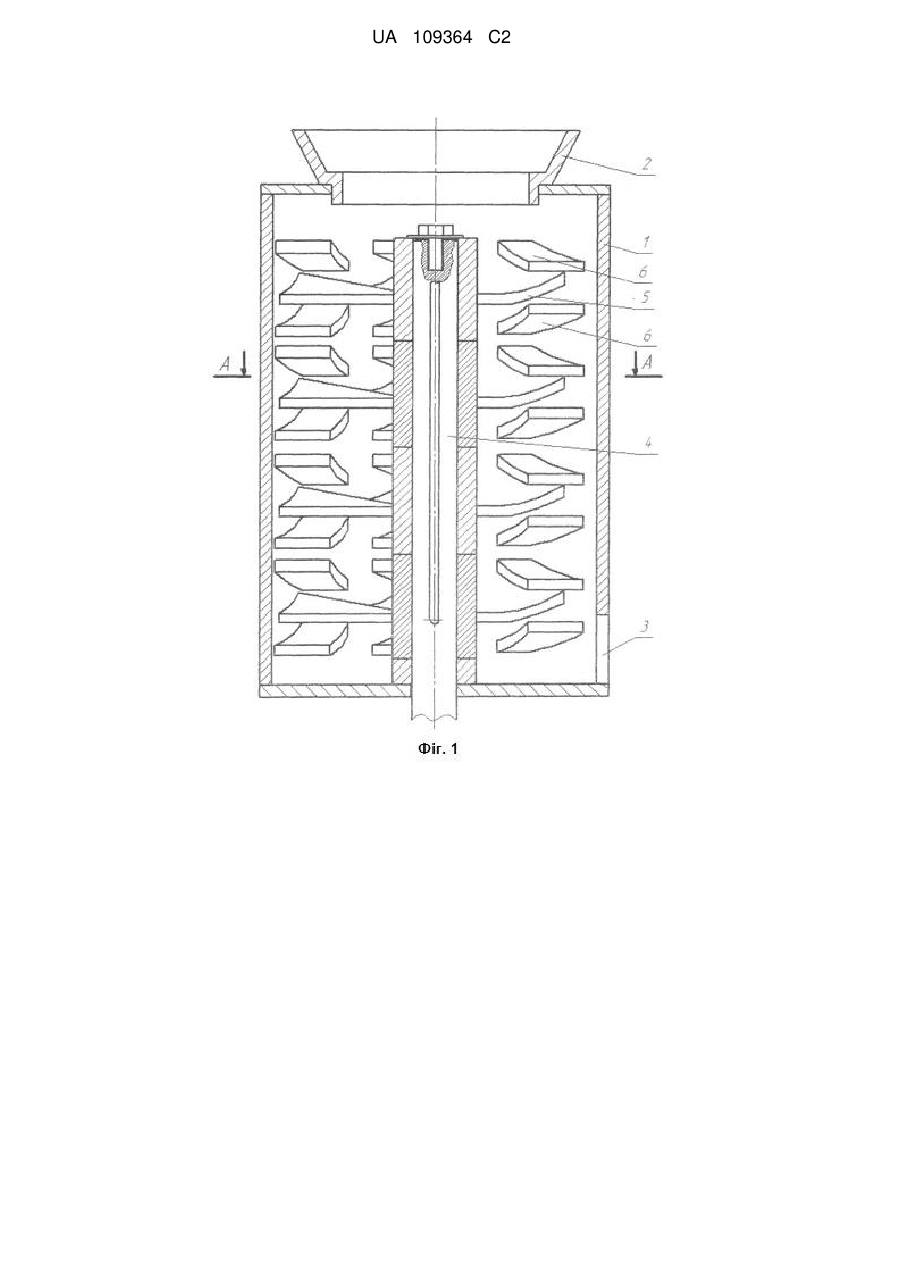

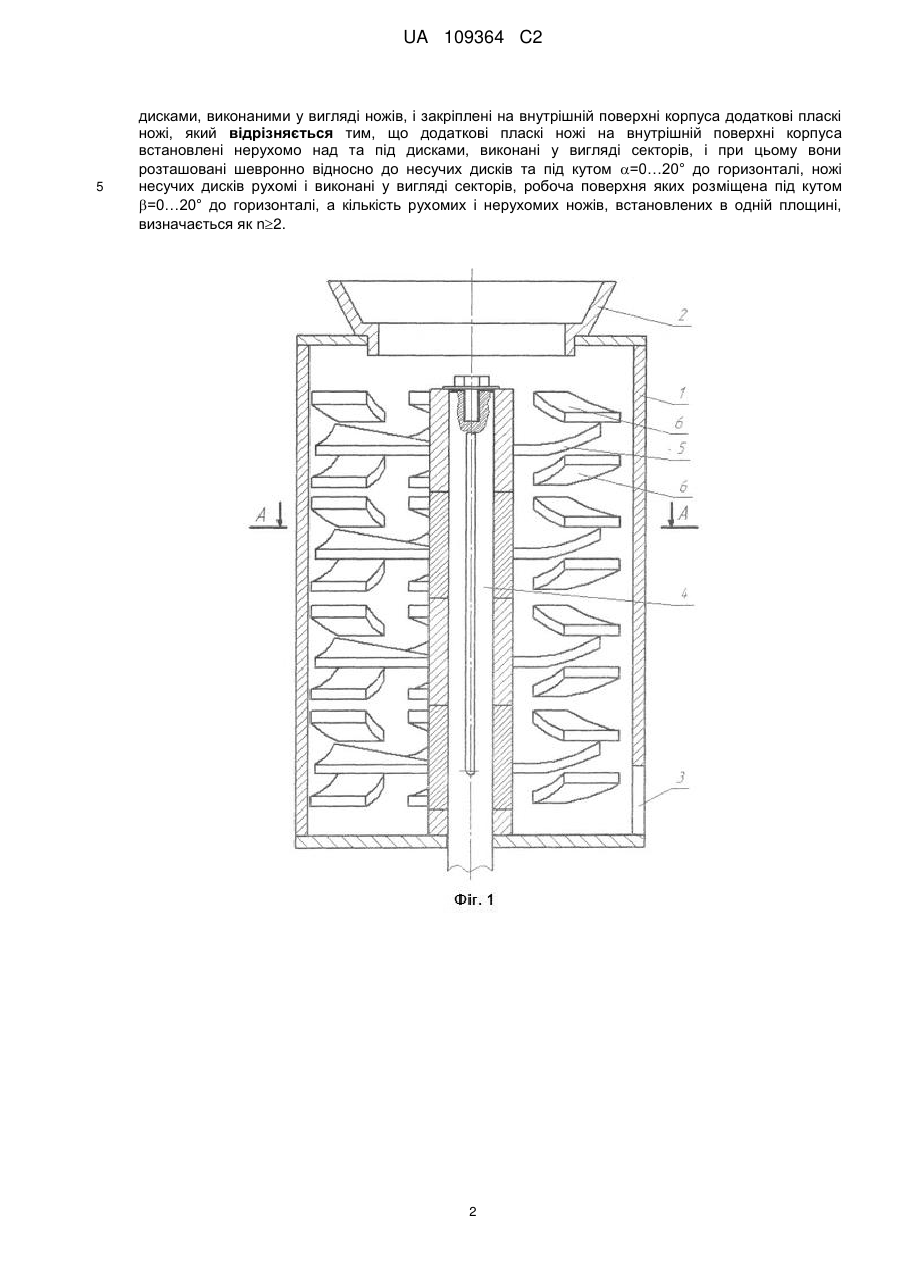

Реферат: Винахід належить до технологічного обладнання, для подрібнення полімерних матеріалів. Може бути використаний в хімічній, будівельній галузях та при переробці полімерних відходів. Пристрій для подрібнення полімерних матеріалів включає вертикальний циліндричний корпус з розвантажувальним та завантажувальним отворами, встановлений в корпусі вал з несучими дисками, виконаними у вигляді ножів, і закріплені на внутрішній поверхні корпуса додаткові пласкі ножі. На внутрішній поверхні корпуса встановлені, над та під дисками секторальні нерухомі ножі шевронно відносно до дисків під кутом =0…20° до горизонталі, рухомі ножі виконані у вигляді секторів, робоча поверхня яких розміщена під кутом =0…20° до горизонталі, кількість рухомих ножів, встановлених в одній площині, визначається n2. Застосування запропонованого конструктивного виконання пристрою дозволить підвищити якість подрібнення матеріалу та суттєво підвищити його продуктивність. UA 109364 C2 (12) UA 109364 C2 UA 109364 C2 5 10 15 20 25 30 35 40 45 50 55 Винахід належить до технологічного обладнання для подрібнення полімерних матеріалів. Може бути використаний в хімічній, будівельній галузях та при переробці полімерних відходів. Відомий пристрій для подрібнення пластмас (Патент RU № 2036728 СІ, В02С18/44, 1995 Бюл. № 16), що складається із завантажувального бункера, камери подрібнення з нерухомими ножами, калібрувальної решітки, ротора з ножами і розпушувачем. Недоліком його є складність конструкції та обслуговування і невисока продуктивність. Пристрій для подрібнення полімерних матеріалів (A.C.SU 1556748 А1, ВО2С18/44, 1990, Бюл. № 14) взятий по більшості ознак, що співпадають, за прототип. Пристрій складається з вертикального циліндричного корпуса з розвантажувальним та завантажувальним вікнами, встановленого в корпусі вала, несучого диска з основними ножами і закріплених на внутрішній стінці додаткових зубчастих ножів. Недоліками такого пристрою є незадовільна якість подрібнення матеріалу та низька продуктивність. В основу винаходу поставлено задачу вдосконалення пристрою шляхом виконання рухомих ножів у вигляді окремих секторів та встановлення на внутрішній поверхні корпуса секторальних нерухомих ножів під кутом до горизонталі. Пристрій для подрібнення полімерних матеріалів включає вертикальний циліндричний корпус з розвантажувальним та завантажувальним отворами, встановлений в корпусі вал з несучими дисками, виконаними у вигляді ножів, і закріплені на внутрішній поверхні корпуса додаткові пласкі ножі. Згідно з винаходом, на внутрішній поверхні корпуса встановлені, над та під дисками, секторальні нерухомі ножі під кутом α = 0…20° до горизонталі, рухомі ножі виконані у вигляді секторів, робоча поверхня яких розміщена під кутом β = 0…20° до горизонталі, а кількість рухомих і нерухомих ножів, встановлених в одній площині, визначається як n  2. Причинно-наслідковий зв'язок між запропонованими ознаками та очікуваними результатами полягає в наступному. Полімерні матеріали належать до пружно-пластичних матеріалів, мають здатність до злежування і утрудненого подрібнення. Щоб інтенсифікувати процес подрібнення, необхідно постійно розпушувати подрібнюваний матеріал. Оскільки конструкцією передбачено виконання рухомих і нерухомих ножів секторальними, окрім цього, нерухомі ножі нахилені під кутом α до горизонталі, то можна стверджувати, що за рахунок такого конструктивного виконання пристрою, матеріал буде переміщуватися між зазорами в секторах і додатково інтенсивно перемішуватися. Процес подрібнювання і перемішування буде більш інтенсивним при збільшенні кількості ножів n, встановлених в одній площині. Таким чином запобігається утворення злежування матеріалу і інтенсифікується процес його подрібнення. На фіг. 1 - зображено загальний вид пристрою, вертикальний переріз; На фіг. 2 - розріз по А-А; На фіг. 3 - розріз по Б-Б. Пристрій для подрібнення полімерних матеріалів складається з вертикального циліндричного корпуса 1 із завантажувальним 2 та розвантажувальним 3 отворами. Всередині корпуса 1 по його осі встановлено вертикальний вал 4, на якому закріплені рухомі ножі, виконані у вигляді секторів 5. На внутрішній поверхні корпуса 1 встановлено додаткові секторальні плоскі ножі 6. Пристрій працює наступним чином. Матеріал, який подрібнюється, надходить через завантажувальний отвір 2, подається в корпус 1 і заповнює його внутрішній об'єм. При обертанні вала 4 матеріал подрібнюється рухомими секторами 5 і переміщується в зазори, утворені між сусідніми секторами, що сприяє його перемішуванню. Окрім цього, матеріал, який відкидається відцентровими силами до внутрішньої стінки корпуса 1, попадає між рухомими секторами 5 і додатковими секторальними ножами 6, додатково подрібнюється і переміщується в зазори, утворені між сусідніми секторальними додатковими ножами 6. Вивантаження готових гранул здійснюється через розвантажувальний отвір 3. Таким чином, застосування запропонованого конструктивного виконання пристрою дозволить підвищити якість подрібнення матеріалу та суттєво підвищити його продуктивність. ФОРМУЛА ВИНАХОДУ 60 Пристрій для подрібнення полімерних матеріалів, що містить вертикальний циліндричний корпус з розвантажувальним та завантажувальним отворами, встановлений в корпусі вал з несучими 1 UA 109364 C2 5 дисками, виконаними у вигляді ножів, і закріплені на внутрішній поверхні корпуса додаткові пласкі ножі, який відрізняється тим, що додаткові пласкі ножі на внутрішній поверхні корпуса встановлені нерухомо над та під дисками, виконані у вигляді секторів, і при цьому вони розташовані шевронно відносно до несучих дисків та під кутом =0…20° до горизонталі, ножі несучих дисків рухомі і виконані у вигляді секторів, робоча поверхня яких розміщена під кутом =0…20° до горизонталі, а кількість рухомих і нерухомих ножів, встановлених в одній площині, визначається як n2. 2 UA 109364 C2 Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
