Пристрій для подрібнення полімерних матеріалів

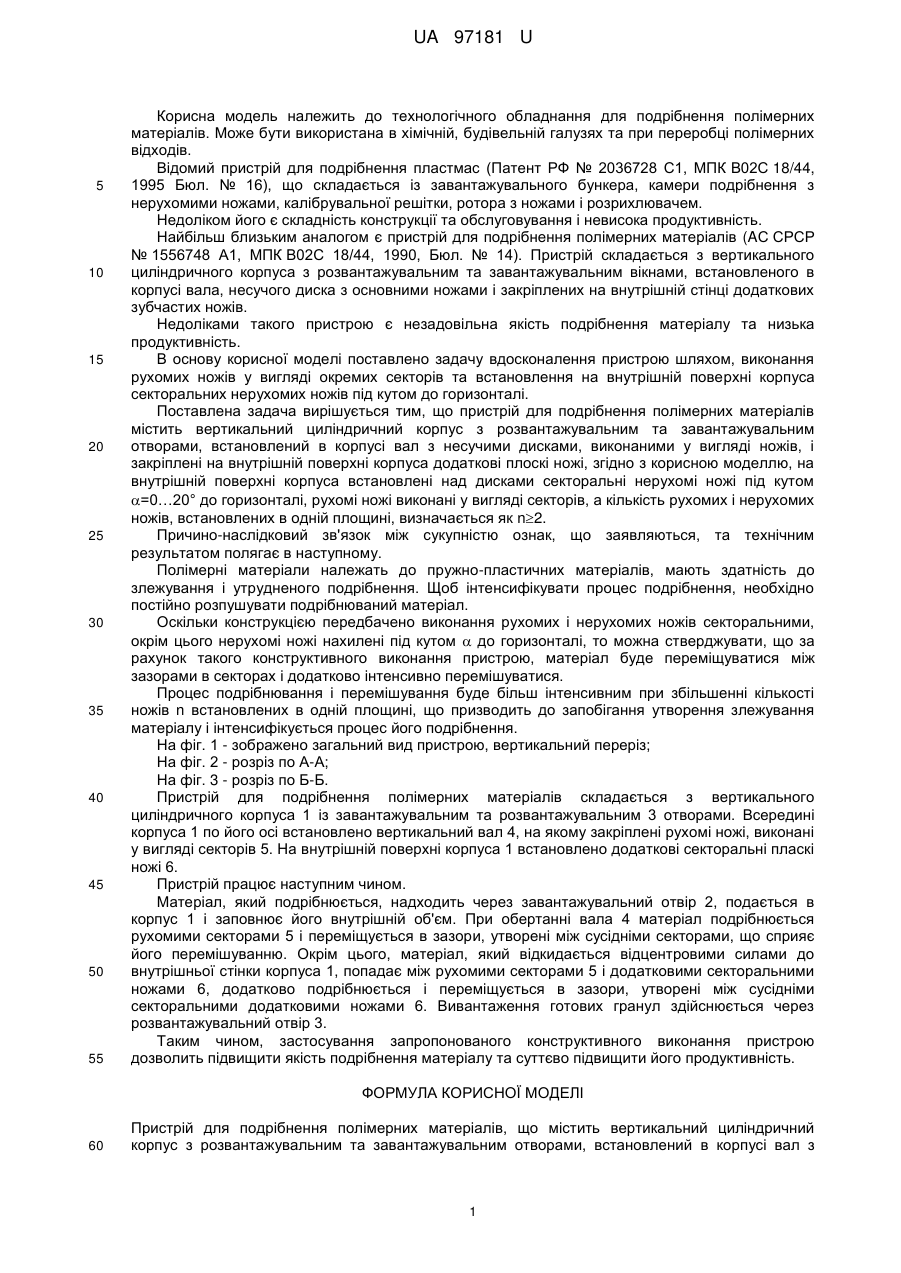

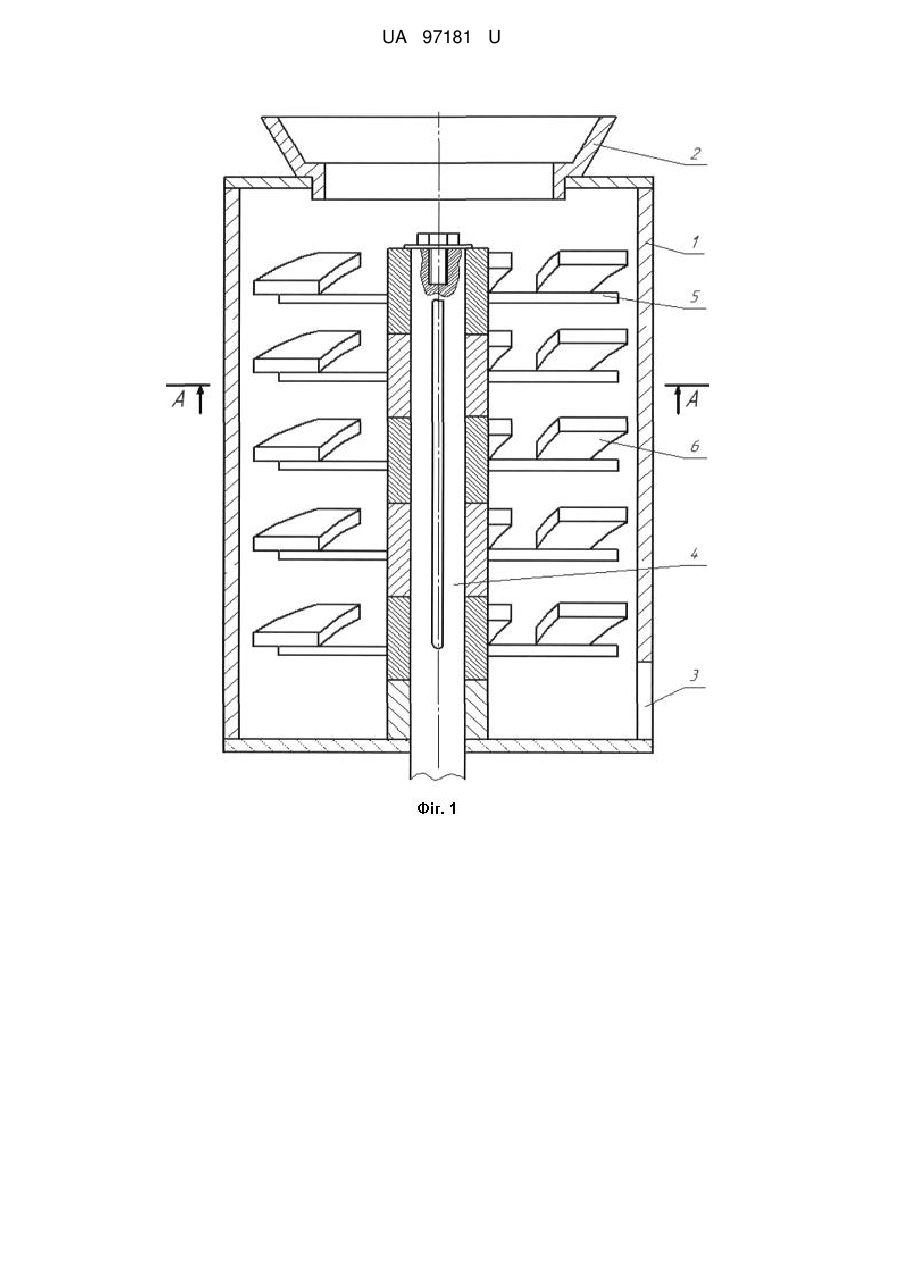

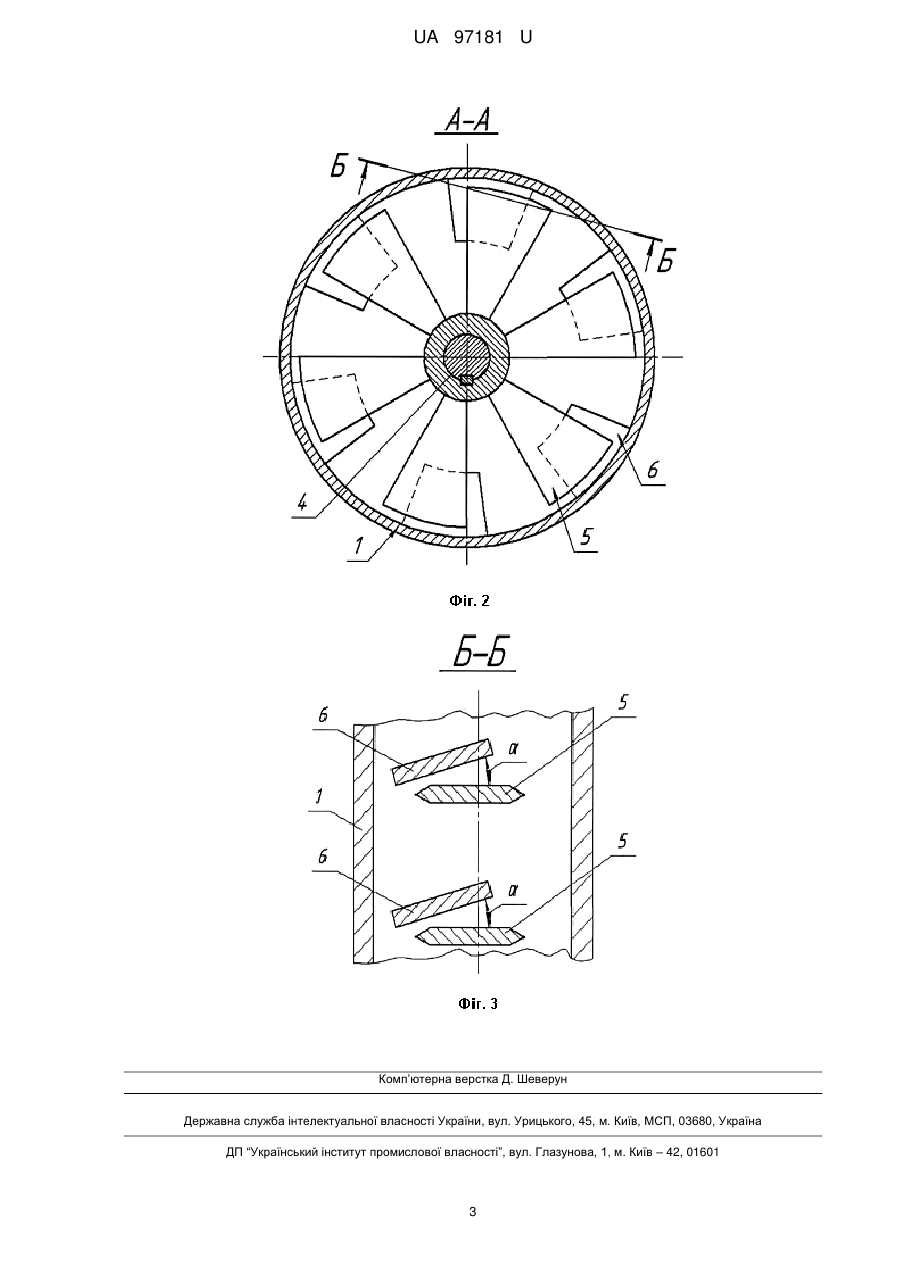

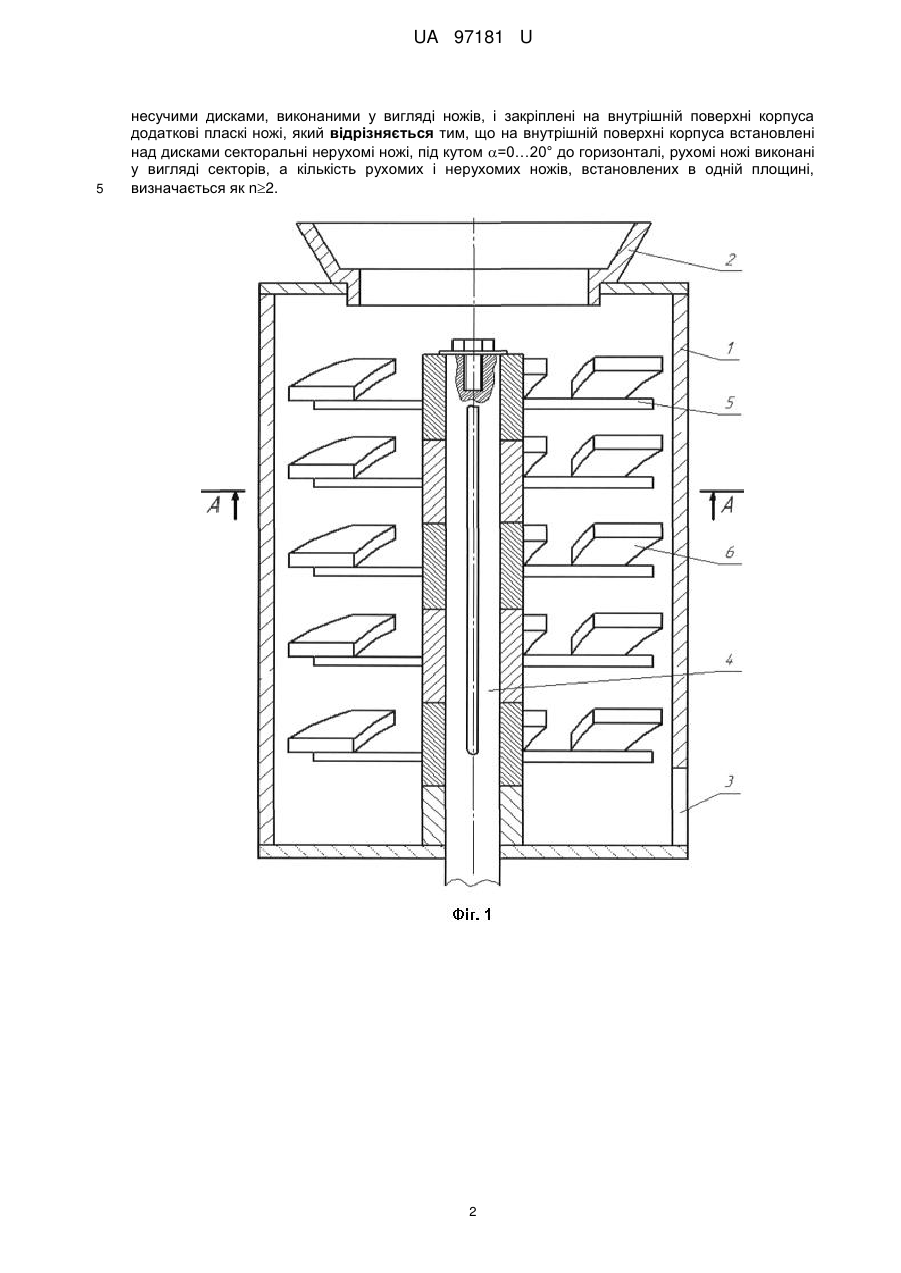

Реферат: Пристрій для подрібнення полімерних матеріалів містить вертикальний циліндричний корпус з розвантажувальним та завантажувальним отворами, встановлений в корпусі вал з несучими дисками, виконаними у вигляді ножів, і закріплені на внутрішній поверхні корпуса додаткові пласкі ножі. На внутрішній поверхні корпуса встановлені над дисками секторальні нерухомі ножі, під кутом =0…20° до горизонталі. Рухомі ножі виконані у вигляді секторів, а кількість рухомих і нерухомих ножів, встановлених в одній площині, визначається як n2. UA 97181 U (54) ПРИСТРІЙ ДЛЯ ПОДРІБНЕННЯ ПОЛІМЕРНИХ МАТЕРІАЛІВ UA 97181 U UA 97181 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до технологічного обладнання для подрібнення полімерних матеріалів. Може бути використана в хімічній, будівельній галузях та при переробці полімерних відходів. Відомий пристрій для подрібнення пластмас (Патент РФ № 2036728 С1, МПК В02С 18/44, 1995 Бюл. № 16), що складається із завантажувального бункера, камери подрібнення з нерухомими ножами, калібрувальної решітки, ротора з ножами і розрихлювачем. Недоліком його є складність конструкції та обслуговування і невисока продуктивність. Найбільш близьким аналогом є пристрій для подрібнення полімерних матеріалів (AС СРСР № 1556748 А1, МПК В02С 18/44, 1990, Бюл. № 14). Пристрій складається з вертикального циліндричного корпуса з розвантажувальним та завантажувальним вікнами, встановленого в корпусі вала, несучого диска з основними ножами і закріплених на внутрішній стінці додаткових зубчастих ножів. Недоліками такого пристрою є незадовільна якість подрібнення матеріалу та низька продуктивність. В основу корисної моделі поставлено задачу вдосконалення пристрою шляхом, виконання рухомих ножів у вигляді окремих секторів та встановлення на внутрішній поверхні корпуса секторальних нерухомих ножів під кутом до горизонталі. Поставлена задача вирішується тим, що пристрій для подрібнення полімерних матеріалів містить вертикальний циліндричний корпус з розвантажувальним та завантажувальним отворами, встановлений в корпусі вал з несучими дисками, виконаними у вигляді ножів, і закріплені на внутрішній поверхні корпуса додаткові плоскі ножі, згідно з корисною моделлю, на внутрішній поверхні корпуса встановлені над дисками секторальні нерухомі ножі під кутом =0…20° до горизонталі, рухомі ножі виконані у вигляді секторів, а кількість рухомих і нерухомих ножів, встановлених в одній площині, визначається як n2. Причино-наслідковий зв'язок між сукупністю ознак, що заявляються, та технічним результатом полягає в наступному. Полімерні матеріали належать до пружно-пластичних матеріалів, мають здатність до злежування і утрудненого подрібнення. Щоб інтенсифікувати процес подрібнення, необхідно постійно розпушувати подрібнюваний матеріал. Оскільки конструкцією передбачено виконання рухомих і нерухомих ножів секторальними, окрім цього нерухомі ножі нахилені під кутом  до горизонталі, то можна стверджувати, що за рахунок такого конструктивного виконання пристрою, матеріал буде переміщуватися між зазорами в секторах і додатково інтенсивно перемішуватися. Процес подрібнювання і перемішування буде більш інтенсивним при збільшенні кількості ножів n встановлених в одній площині, що призводить до запобігання утворення злежування матеріалу і інтенсифікується процес його подрібнення. На фіг. 1 - зображено загальний вид пристрою, вертикальний переріз; На фіг. 2 - розріз по А-А; На фіг. 3 - розріз по Б-Б. Пристрій для подрібнення полімерних матеріалів складається з вертикального циліндричного корпуса 1 із завантажувальним та розвантажувальним 3 отворами. Всередині корпуса 1 по його осі встановлено вертикальний вал 4, на якому закріплені рухомі ножі, виконані у вигляді секторів 5. На внутрішній поверхні корпуса 1 встановлено додаткові секторальні пласкі ножі 6. Пристрій працює наступним чином. Матеріал, який подрібнюється, надходить через завантажувальний отвір 2, подається в корпус 1 і заповнює його внутрішній об'єм. При обертанні вала 4 матеріал подрібнюється рухомими секторами 5 і переміщується в зазори, утворені між сусідніми секторами, що сприяє його перемішуванню. Окрім цього, матеріал, який відкидається відцентровими силами до внутрішньої стінки корпуса 1, попадає між рухомими секторами 5 і додатковими секторальними ножами 6, додатково подрібнюється і переміщується в зазори, утворені між сусідніми секторальними додатковими ножами 6. Вивантаження готових гранул здійснюється через розвантажувальний отвір 3. Таким чином, застосування запропонованого конструктивного виконання пристрою дозволить підвищити якість подрібнення матеріалу та суттєво підвищити його продуктивність. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 60 Пристрій для подрібнення полімерних матеріалів, що містить вертикальний циліндричний корпус з розвантажувальним та завантажувальним отворами, встановлений в корпусі вал з 1 UA 97181 U 5 несучими дисками, виконаними у вигляді ножів, і закріплені на внутрішній поверхні корпуса додаткові пласкі ножі, який відрізняється тим, що на внутрішній поверхні корпуса встановлені над дисками секторальні нерухомі ножі, під кутом =0…20° до горизонталі, рухомі ножі виконані у вигляді секторів, а кількість рухомих і нерухомих ножів, встановлених в одній площині, визначається як n2. 2 UA 97181 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
