Пакувальний пакет для сипучих гігроскопічних матеріалів

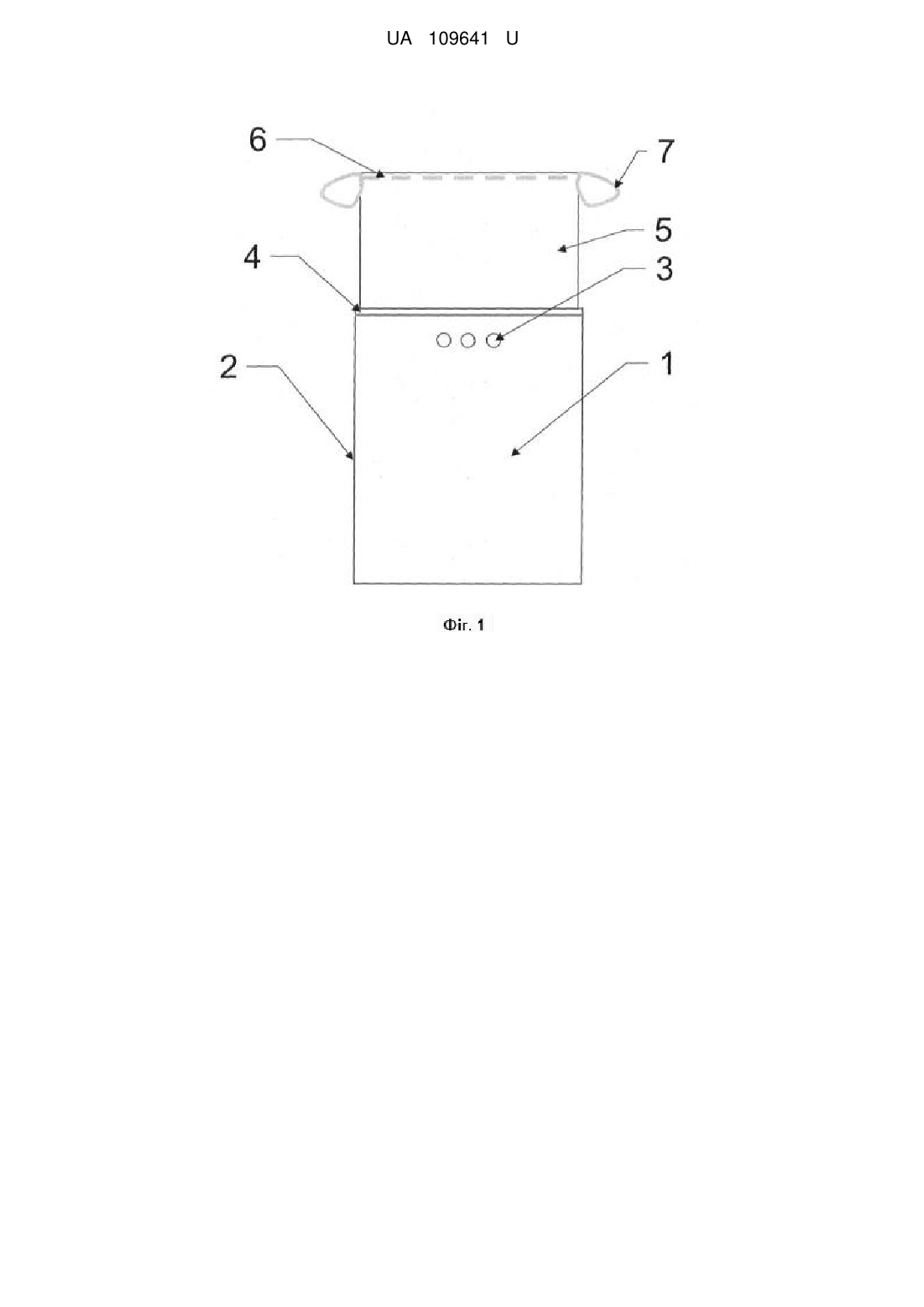

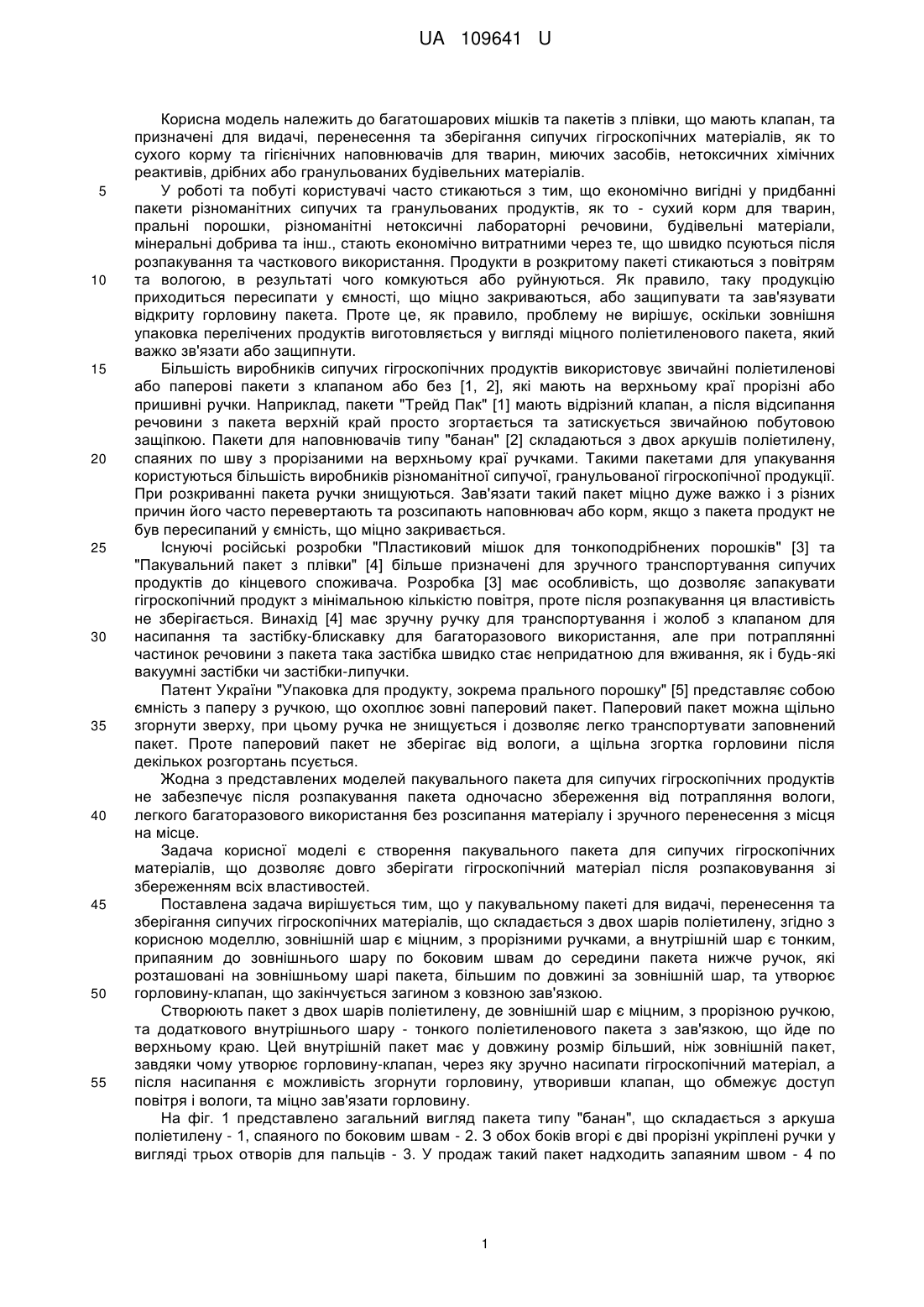

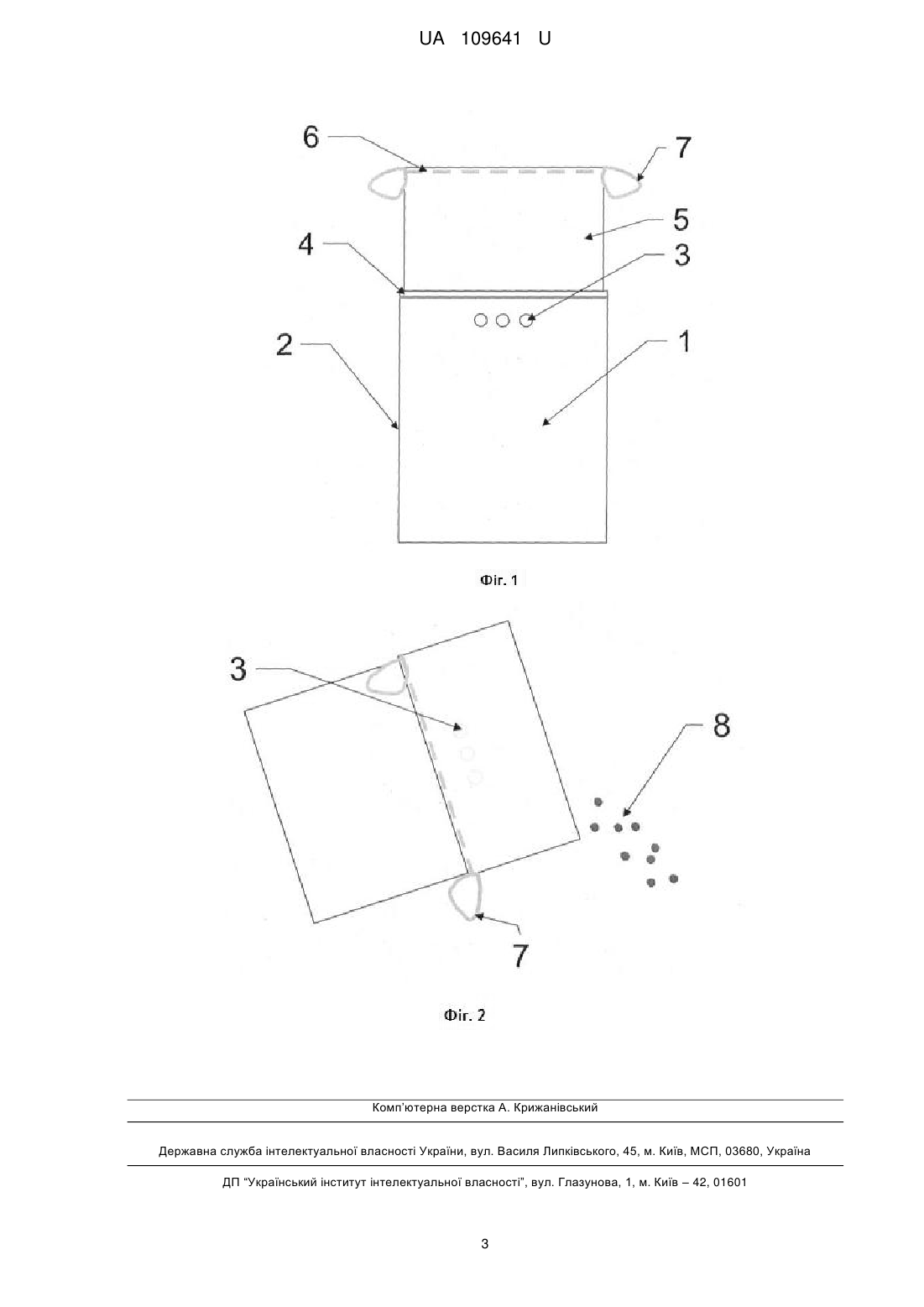

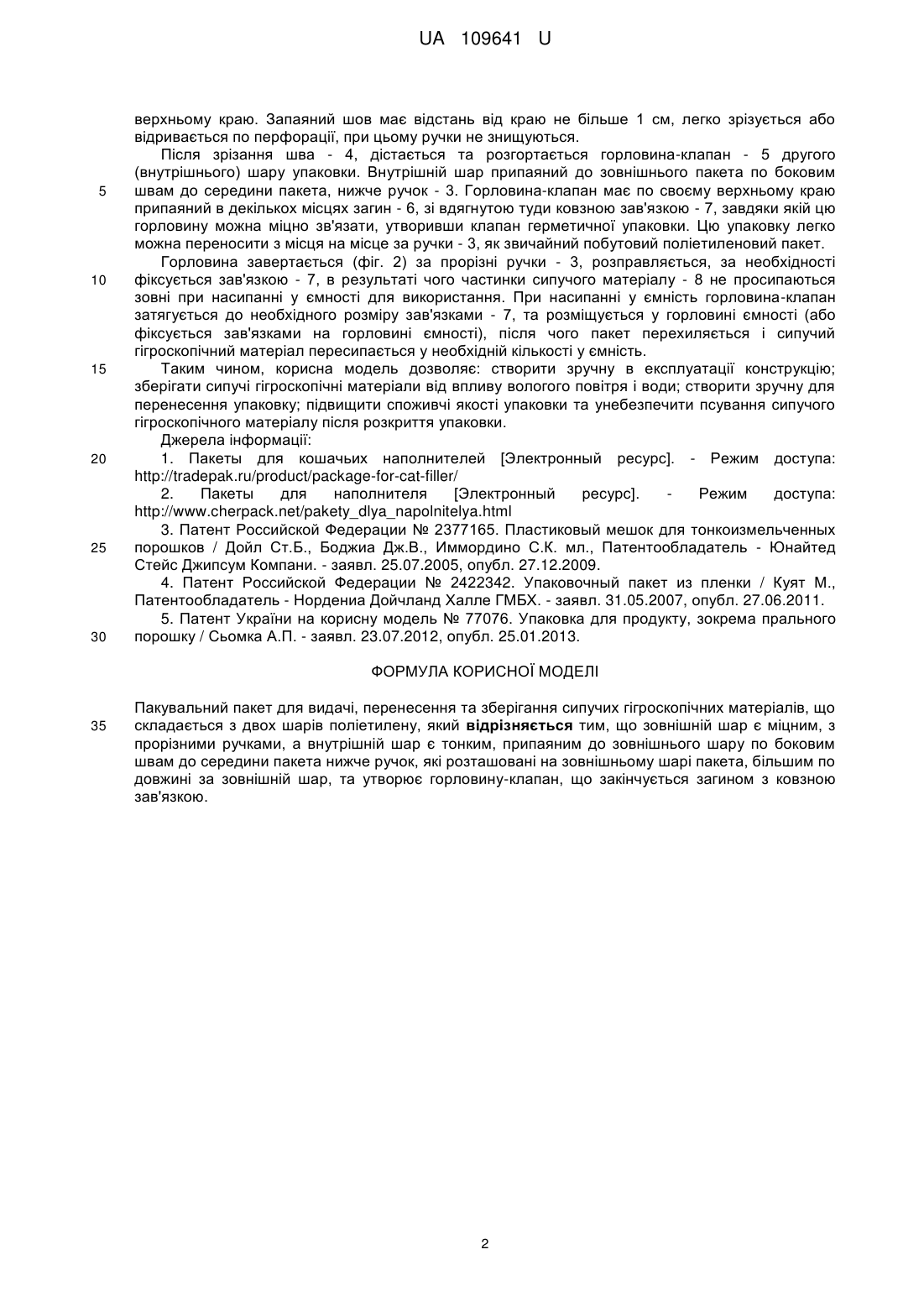

Реферат: Пакувальний пакет для видачі, перенесення та зберігання сипучих гігроскопічних матеріалів, містить два шари поліетилену. Зовнішній шар є міцним, з прорізними ручками, а внутрішній шар є тонким, припаяним до зовнішнього шару по боковим швам до середини пакета нижче ручок, які розташовані на зовнішньому шарі пакета, більшим по довжині за зовнішній шар, та утворює горловину-клапан, що закінчується загином з ковзною зав'язкою. UA 109641 U (12) UA 109641 U UA 109641 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до багатошарових мішків та пакетів з плівки, що мають клапан, та призначені для видачі, перенесення та зберігання сипучих гігроскопічних матеріалів, як то сухого корму та гігієнічних наповнювачів для тварин, миючих засобів, нетоксичних хімічних реактивів, дрібних або гранульованих будівельних матеріалів. У роботі та побуті користувачі часто стикаються з тим, що економічно вигідні у придбанні пакети різноманітних сипучих та гранульованих продуктів, як то - сухий корм для тварин, пральні порошки, різноманітні нетоксичні лабораторні речовини, будівельні матеріали, мінеральні добрива та інш., стають економічно витратними через те, що швидко псуються після розпакування та часткового використання. Продукти в розкритому пакеті стикаються з повітрям та вологою, в результаті чого комкуються або руйнуються. Як правило, таку продукцію приходиться пересипати у ємності, що міцно закриваються, або защипувати та зав'язувати відкриту горловину пакета. Проте це, як правило, проблему не вирішує, оскільки зовнішня упаковка перелічених продуктів виготовляється у вигляді міцного поліетиленового пакета, який важко зв'язати або защипнути. Більшість виробників сипучих гігроскопічних продуктів використовує звичайні поліетиленові або паперові пакети з клапаном або без [1, 2], які мають на верхньому краї прорізні або пришивні ручки. Наприклад, пакети "Трейд Пак" [1] мають відрізний клапан, а після відсипання речовини з пакета верхній край просто згортається та затискується звичайною побутовою защіпкою. Пакети для наповнювачів типу "банан" [2] складаються з двох аркушів поліетилену, спаяних по шву з прорізаними на верхньому краї ручками. Такими пакетами для упакування користуються більшість виробників різноманітної сипучої, гранульованої гігроскопічної продукції. При розкриванні пакета ручки знищуються. Зав'язати такий пакет міцно дуже важко і з різних причин його часто перевертають та розсипають наповнювач або корм, якщо з пакета продукт не був пересипаний у ємність, що міцно закривається. Існуючі російські розробки "Пластиковий мішок для тонкоподрібнених порошків" [3] та "Пакувальний пакет з плівки" [4] більше призначені для зручного транспортування сипучих продуктів до кінцевого споживача. Розробка [3] має особливість, що дозволяє запакувати гігроскопічний продукт з мінімальною кількістю повітря, проте після розпакування ця властивість не зберігається. Винахід [4] має зручну ручку для транспортування і жолоб з клапаном для насипання та застібку-блискавку для багаторазового використання, але при потраплянні частинок речовини з пакета така застібка швидко стає непридатною для вживання, як і будь-які вакуумні застібки чи застібки-липучки. Патент України "Упаковка для продукту, зокрема прального порошку" [5] представляє собою ємність з паперу з ручкою, що охоплює зовні паперовий пакет. Паперовий пакет можна щільно згорнути зверху, при цьому ручка не знищується і дозволяє легко транспортувати заповнений пакет. Проте паперовий пакет не зберігає від вологи, а щільна згортка горловини після декількох розгортань псується. Жодна з представлених моделей пакувального пакета для сипучих гігроскопічних продуктів не забезпечує після розпакування пакета одночасно збереження від потрапляння вологи, легкого багаторазового використання без розсипання матеріалу і зручного перенесення з місця на місце. Задача корисної моделі є створення пакувального пакета для сипучих гігроскопічних матеріалів, що дозволяє довго зберігати гігроскопічний матеріал після розпаковування зі збереженням всіх властивостей. Поставлена задача вирішується тим, що у пакувальному пакеті для видачі, перенесення та зберігання сипучих гігроскопічних матеріалів, що складається з двох шарів поліетилену, згідно з корисною моделлю, зовнішній шар є міцним, з прорізними ручками, а внутрішній шар є тонким, припаяним до зовнішнього шару по боковим швам до середини пакета нижче ручок, які розташовані на зовнішньому шарі пакета, більшим по довжині за зовнішній шар, та утворює горловину-клапан, що закінчується загином з ковзною зав'язкою. Створюють пакет з двох шарів поліетилену, де зовнішній шар є міцним, з прорізною ручкою, та додаткового внутрішнього шару - тонкого поліетиленового пакета з зав'язкою, що йде по верхньому краю. Цей внутрішній пакет має у довжину розмір більший, ніж зовнішній пакет, завдяки чому утворює горловину-клапан, через яку зручно насипати гігроскопічний матеріал, а після насипання є можливість згорнути горловину, утворивши клапан, що обмежує доступ повітря і вологи, та міцно зав'язати горловину. На фіг. 1 представлено загальний вигляд пакета типу "банан", що складається з аркуша поліетилену - 1, спаяного по боковим швам - 2. З обох боків вгорі є дві прорізні укріплені ручки у вигляді трьох отворів для пальців - 3. У продаж такий пакет надходить запаяним швом - 4 по 1 UA 109641 U 5 10 15 20 25 30 верхньому краю. Запаяний шов має відстань від краю не більше 1 см, легко зрізується або відривається по перфорації, при цьому ручки не знищуються. Після зрізання шва - 4, дістається та розгортається горловина-клапан - 5 другого (внутрішнього) шару упаковки. Внутрішній шар припаяний до зовнішнього пакета по боковим швам до середини пакета, нижче ручок - 3. Горловина-клапан має по своєму верхньому краю припаяний в декількох місцях загин - 6, зі вдягнутою туди ковзною зав'язкою - 7, завдяки якій цю горловину можна міцно зв'язати, утворивши клапан герметичної упаковки. Цю упаковку легко можна переносити з місця на місце за ручки - 3, як звичайний побутовий поліетиленовий пакет. Горловина завертається (фіг. 2) за прорізні ручки - 3, розправляється, за необхідності фіксується зав'язкою - 7, в результаті чого частинки сипучого матеріалу - 8 не просипаються зовні при насипанні у ємності для використання. При насипанні у ємність горловина-клапан затягується до необхідного розміру зав'язками - 7, та розміщується у горловині ємності (або фіксується зав'язками на горловині ємності), після чого пакет перехиляється і сипучий гігроскопічний матеріал пересипається у необхідній кількості у ємність. Таким чином, корисна модель дозволяє: створити зручну в експлуатації конструкцію; зберігати сипучі гігроскопічні матеріали від впливу вологого повітря і води; створити зручну для перенесення упаковку; підвищити споживчі якості упаковки та унебезпечити псування сипучого гігроскопічного матеріалу після розкриття упаковки. Джерела інформації: 1. Пакеты для кошачьих наполнителей [Электронный ресурс]. - Режим доступа: http://tradepak.ru/product/package-for-cat-filler/ 2. Пакеты для наполнителя [Электронный ресурс]. Режим доступа: http://www.cherpack.net/pakety_dlya_napolnitelya.html 3. Патент Российской Федерации № 2377165. Пластиковый мешок для тонкоизмельченных порошков / Дойл Ст.Б., Боджиа Дж.В., Иммордино С.К. мл., Патентообладатель - Юнайтед Стейс Джипсум Компани. - заявл. 25.07.2005, опубл. 27.12.2009. 4. Патент Российской Федерации № 2422342. Упаковочный пакет из пленки / Куят М., Патентообладатель - Нордениа Дойчланд Халле ГМБХ. - заявл. 31.05.2007, опубл. 27.06.2011. 5. Патент України на корисну модель № 77076. Упаковка для продукту, зокрема прального порошку / Сьомка А.П. - заявл. 23.07.2012, опубл. 25.01.2013. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 Пакувальний пакет для видачі, перенесення та зберігання сипучих гігроскопічних матеріалів, що складається з двох шарів поліетилену, який відрізняється тим, що зовнішній шар є міцним, з прорізними ручками, а внутрішній шар є тонким, припаяним до зовнішнього шару по боковим швам до середини пакета нижче ручок, які розташовані на зовнішньому шарі пакета, більшим по довжині за зовнішній шар, та утворює горловину-клапан, що закінчується загином з ковзною зав'язкою. 2 UA 109641 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
