Спосіб виконання греблі з укоченого бетону

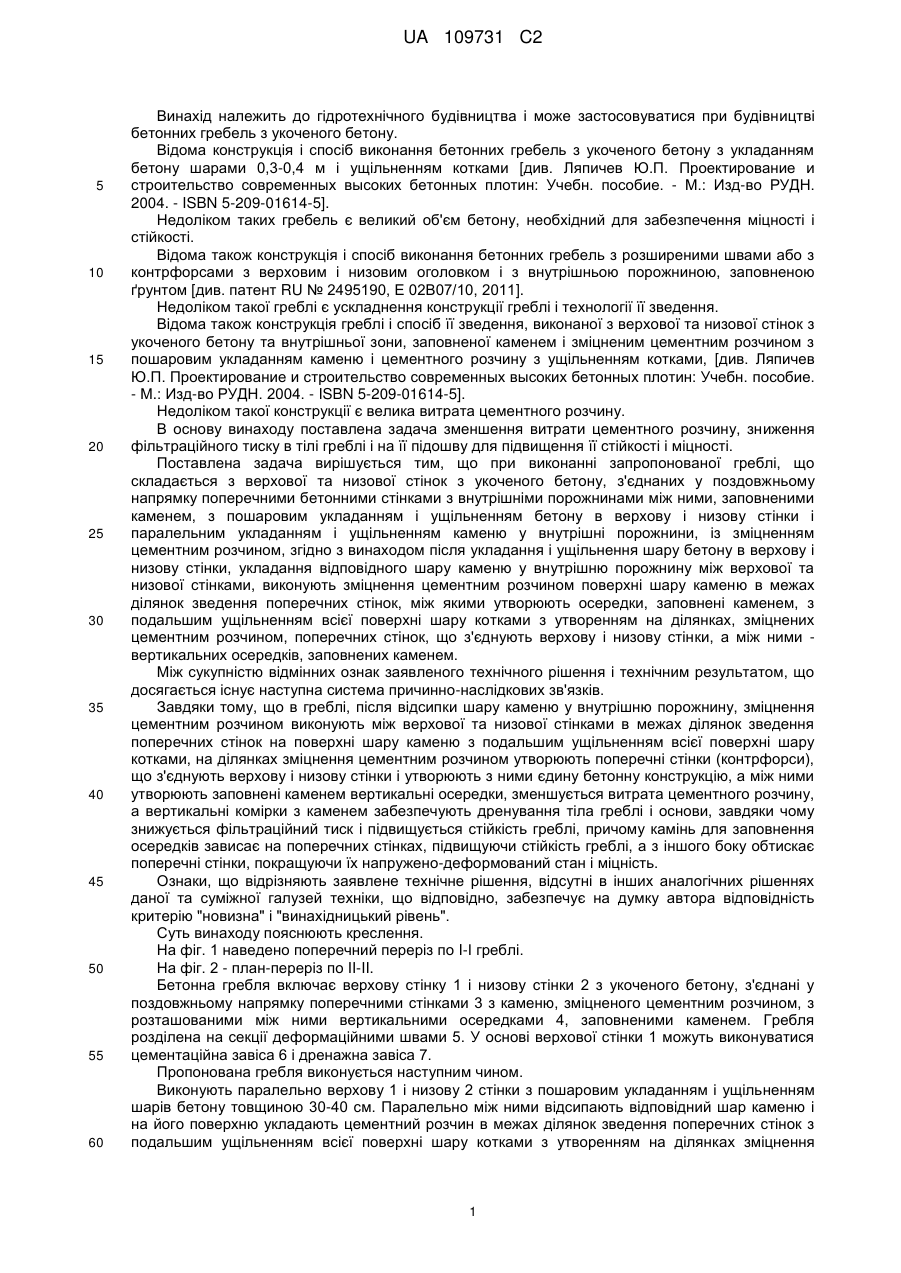

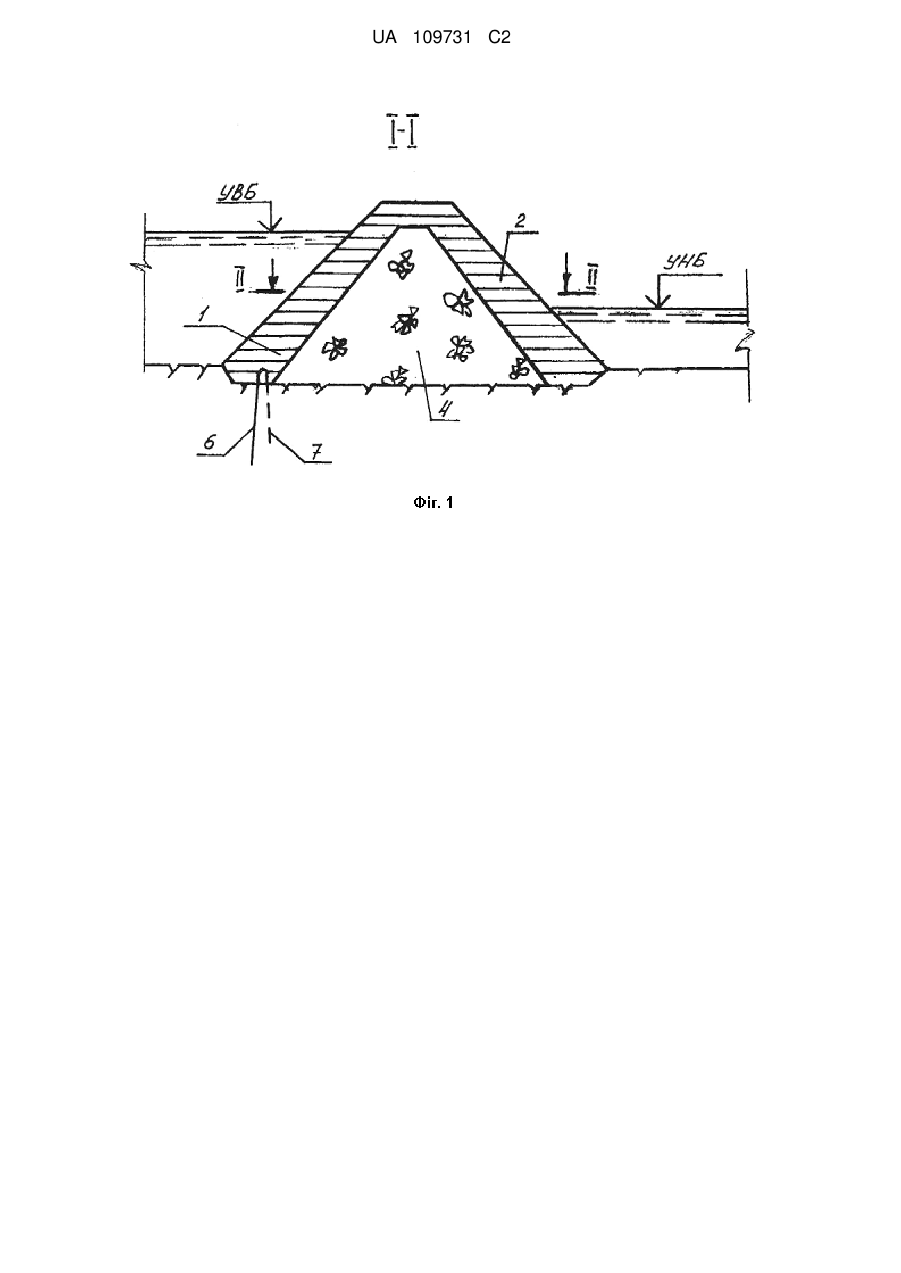

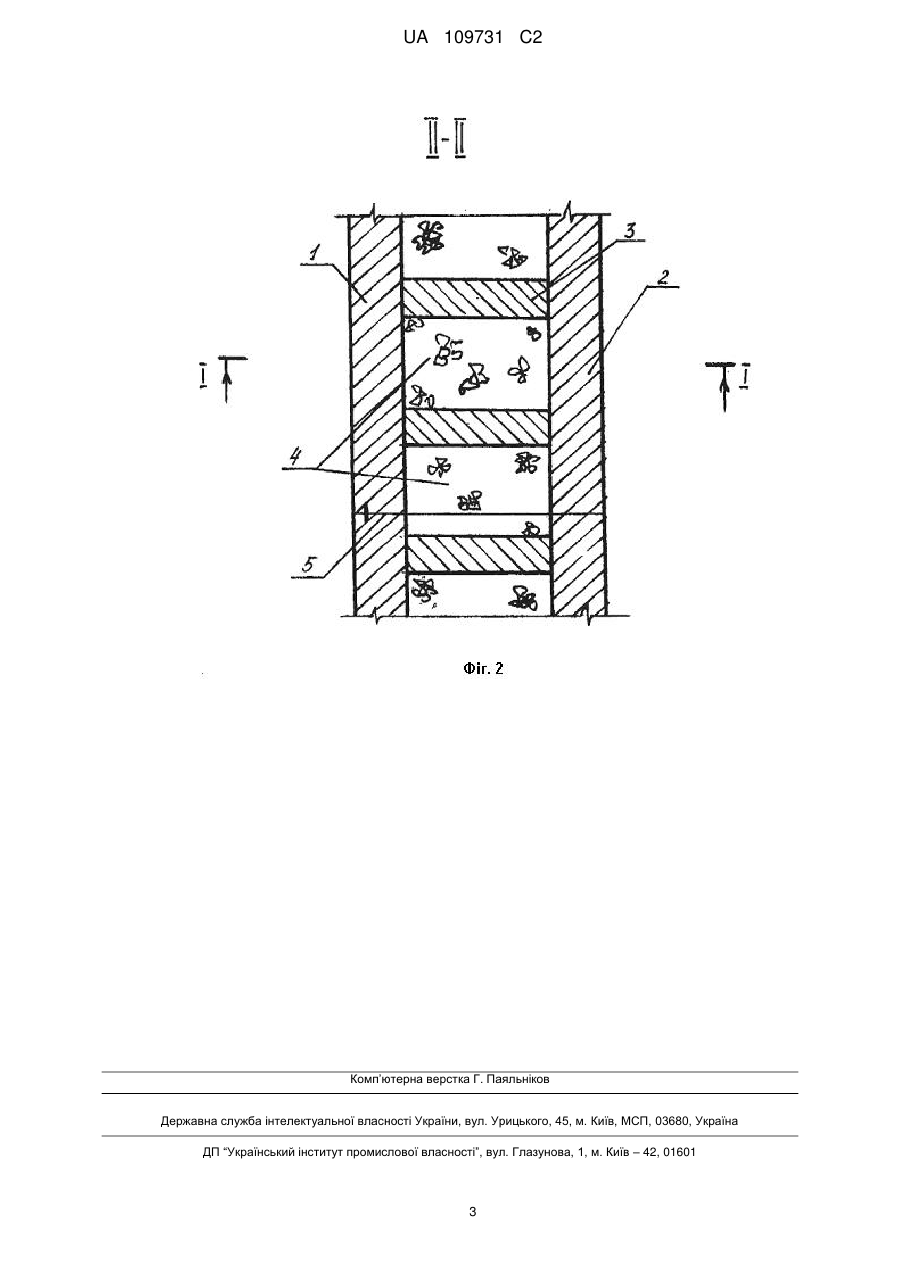

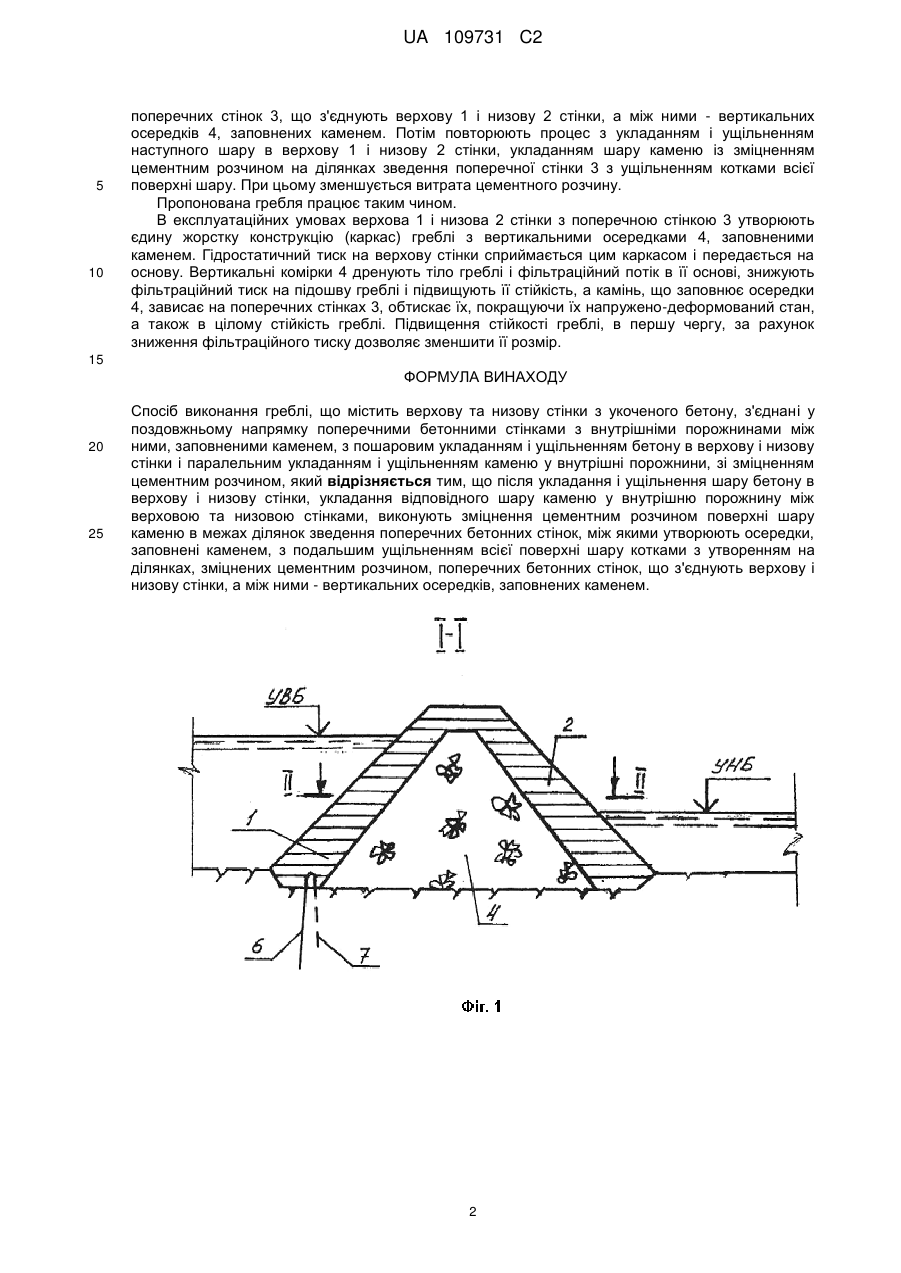

Реферат: Спосіб виконання греблі, що складається з верхової та низової стінок з укоченого бетону, з'єднаних у поздовжньому напрямку поперечними бетонними стінками з внутрішніми порожнинами між ними, заповненими каменем, з пошаровим укладанням і ущільненням бетону в верхову і низову стінки і паралельним укладанням і ущільненням каменю у внутрішні порожнини. Після укладання і ущільнення шару бетону в верхову і низову стінки, здійснюють укладання відповідного шару каменю у внутрішню порожнину між верховою та низовою стінками, виконують зміцнення цементним розчином поверхні шару каменю в межах ділянок зведення поперечних стінок, між якими утворюють осередки, заповнені каменем, з подальшим ущільненням всієї поверхні шару котками з утворенням на ділянках, зміцнених цементним розчином поперечних стінок, що з'єднують верхову і низову стінки, а між ними - вертикальних осередків, заповнених каменем. UA 109731 C2 (12) UA 109731 C2 UA 109731 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід належить до гідротехнічного будівництва і може застосовуватися при будівництві бетонних гребель з укоченого бетону. Відома конструкція і спосіб виконання бетонних гребель з укоченого бетону з укладанням бетону шарами 0,3-0,4 м і ущільненням котками [див. Ляпичев Ю.П. Проектирование и строительство современных высоких бетонных плотин: Учебн. пособие. - М.: Изд-во РУДН. 2004. - ISBN 5-209-01614-5]. Недоліком таких гребель є великий об'єм бетону, необхідний для забезпечення міцності і стійкості. Відома також конструкція і спосіб виконання бетонних гребель з розширеними швами або з контрфорсами з верховим і низовим оголовком і з внутрішньою порожниною, заповненою ґрунтом [див. патент RU № 2495190, Е 02В07/10, 2011]. Недоліком такої греблі є ускладнення конструкції греблі і технології її зведення. Відома також конструкція греблі і спосіб її зведення, виконаної з верхової та низової стінок з укоченого бетону та внутрішньої зони, заповненої каменем і зміцненим цементним розчином з пошаровим укладанням каменю і цементного розчину з ущільненням котками, [див. Ляпичев Ю.П. Проектирование и строительство современных высоких бетонных плотин: Учебн. пособие. - М.: Изд-во РУДН. 2004. - ISBN 5-209-01614-5]. Недоліком такої конструкції є велика витрата цементного розчину. В основу винаходу поставлена задача зменшення витрати цементного розчину, зниження фільтраційного тиску в тілі греблі і на її підошву для підвищення її стійкості і міцності. Поставлена задача вирішується тим, що при виконанні запропонованої греблі, що складається з верхової та низової стінок з укоченого бетону, з'єднаних у поздовжньому напрямку поперечними бетонними стінками з внутрішніми порожнинами між ними, заповненими каменем, з пошаровим укладанням і ущільненням бетону в верхову і низову стінки і паралельним укладанням і ущільненням каменю у внутрішні порожнини, із зміцненням цементним розчином, згідно з винаходом після укладання і ущільнення шару бетону в верхову і низову стінки, укладання відповідного шару каменю у внутрішню порожнину між верхової та низової стінками, виконують зміцнення цементним розчином поверхні шару каменю в межах ділянок зведення поперечних стінок, між якими утворюють осередки, заповнені каменем, з подальшим ущільненням всієї поверхні шару котками з утворенням на ділянках, зміцнених цементним розчином, поперечних стінок, що з'єднують верхову і низову стінки, а між ними вертикальних осередків, заповнених каменем. Між сукупністю відмінних ознак заявленого технічного рішення і технічним результатом, що досягається існує наступна система причинно-наслідкових зв'язків. Завдяки тому, що в греблі, після відсипки шару каменю у внутрішню порожнину, зміцнення цементним розчином виконують між верхової та низової стінками в межах ділянок зведення поперечних стінок на поверхні шару каменю з подальшим ущільненням всієї поверхні шару котками, на ділянках зміцнення цементним розчином утворюють поперечні стінки (контрфорси), що з'єднують верхову і низову стінки і утворюють з ними єдину бетонну конструкцію, а між ними утворюють заповнені каменем вертикальні осередки, зменшується витрата цементного розчину, а вертикальні комірки з каменем забезпечують дренування тіла греблі і основи, завдяки чому знижується фільтраційний тиск і підвищується стійкість греблі, причому камінь для заповнення осередків зависає на поперечних стінках, підвищуючи стійкість греблі, а з іншого боку обтискає поперечні стінки, покращуючи їх напружено-деформований стан і міцність. Ознаки, що відрізняють заявлене технічне рішення, відсутні в інших аналогічних рішеннях даної та суміжної галузей техніки, що відповідно, забезпечує на думку автора відповідність критерію "новизна" і "винахідницький рівень". Суть винаходу пояснюють креслення. На фіг. 1 наведено поперечний переріз по I-І греблі. На фіг. 2 - план-переріз по II-II. Бетонна гребля включає верхову стінку 1 і низову стінки 2 з укоченого бетону, з'єднані у поздовжньому напрямку поперечними стінками 3 з каменю, зміцненого цементним розчином, з розташованими між ними вертикальними осередками 4, заповненими каменем. Гребля розділена на секції деформаційними швами 5. У основі верхової стінки 1 можуть виконуватися цементаційна завіса 6 і дренажна завіса 7. Пропонована гребля виконується наступним чином. Виконують паралельно верхову 1 і низову 2 стінки з пошаровим укладанням і ущільненням шарів бетону товщиною 30-40 см. Паралельно між ними відсипають відповідний шар каменю і на його поверхню укладають цементний розчин в межах ділянок зведення поперечних стінок з подальшим ущільненням всієї поверхні шару котками з утворенням на ділянках зміцнення 1 UA 109731 C2 5 10 поперечних стінок 3, що з'єднують верхову 1 і низову 2 стінки, а між ними - вертикальних осередків 4, заповнених каменем. Потім повторюють процес з укладанням і ущільненням наступного шару в верхову 1 і низову 2 стінки, укладанням шару каменю із зміцненням цементним розчином на ділянках зведення поперечної стінки 3 з ущільненням котками всієї поверхні шару. При цьому зменшується витрата цементного розчину. Пропонована гребля працює таким чином. В експлуатаційних умовах верхова 1 і низова 2 стінки з поперечною стінкою 3 утворюють єдину жорстку конструкцію (каркас) греблі з вертикальними осередками 4, заповненими каменем. Гідростатичний тиск на верхову стінки сприймається цим каркасом і передається на основу. Вертикальні комірки 4 дренують тіло греблі і фільтраційний потік в її основі, знижують фільтраційний тиск на підошву греблі і підвищують її стійкість, а камінь, що заповнює осередки 4, зависає на поперечних стінках 3, обтискає їх, покращуючи їх напружено-деформований стан, а також в цілому стійкість греблі. Підвищення стійкості греблі, в першу чергу, за рахунок зниження фільтраційного тиску дозволяє зменшити її розмір. 15 ФОРМУЛА ВИНАХОДУ 20 25 Спосіб виконання греблі, що містить верхову та низову стінки з укоченого бетону, з'єднані у поздовжньому напрямку поперечними бетонними стінками з внутрішніми порожнинами між ними, заповненими каменем, з пошаровим укладанням і ущільненням бетону в верхову і низову стінки і паралельним укладанням і ущільненням каменю у внутрішні порожнини, зі зміцненням цементним розчином, який відрізняється тим, що після укладання і ущільнення шару бетону в верхову і низову стінки, укладання відповідного шару каменю у внутрішню порожнину між верховою та низовою стінками, виконують зміцнення цементним розчином поверхні шару каменю в межах ділянок зведення поперечних бетонних стінок, між якими утворюють осередки, заповнені каменем, з подальшим ущільненням всієї поверхні шару котками з утворенням на ділянках, зміцнених цементним розчином, поперечних бетонних стінок, що з'єднують верхову і низову стінки, а між ними - вертикальних осередків, заповнених каменем. 2 UA 109731 C2 Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
