Спосіб будування у водоймищі греблі з ґрунтових матеріалів

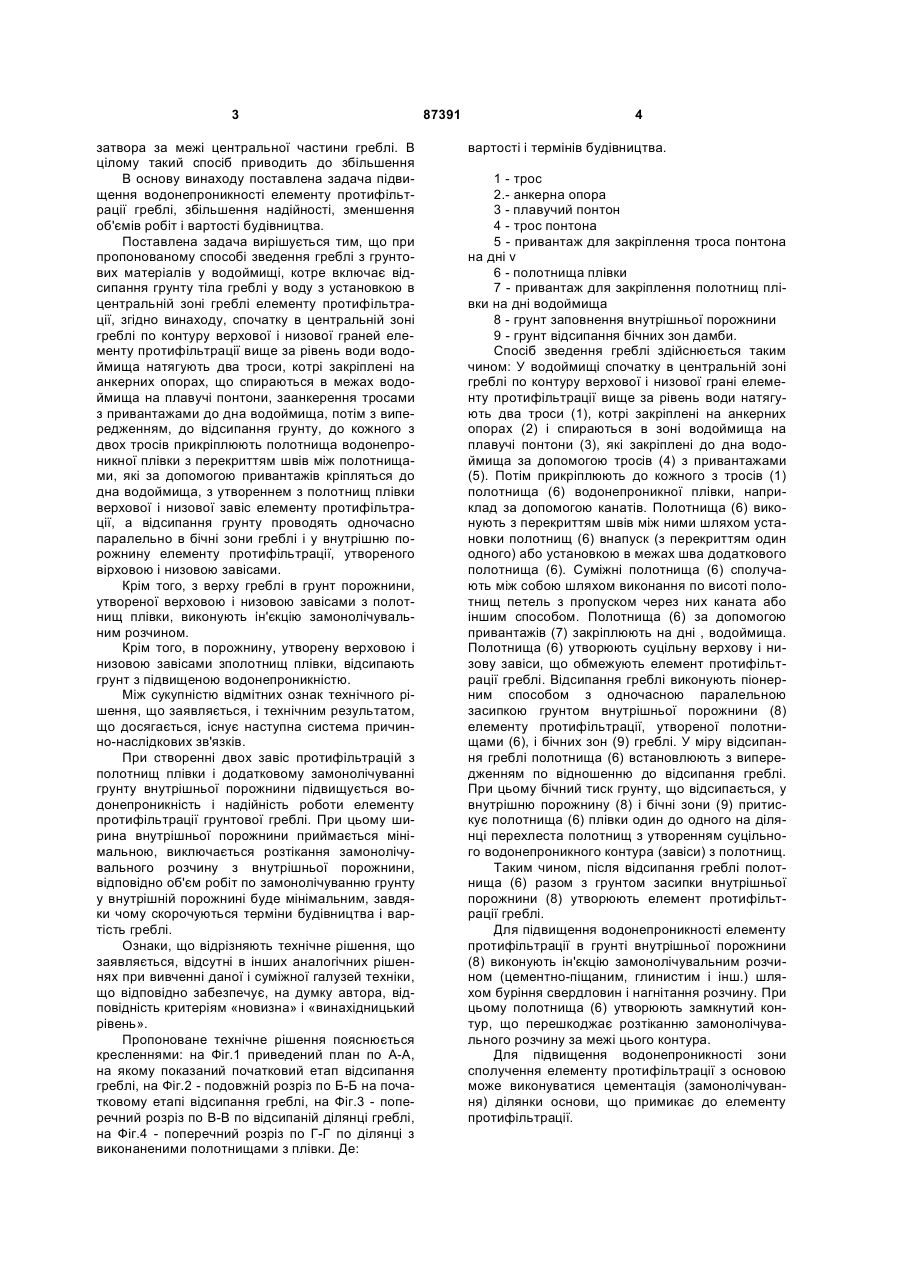

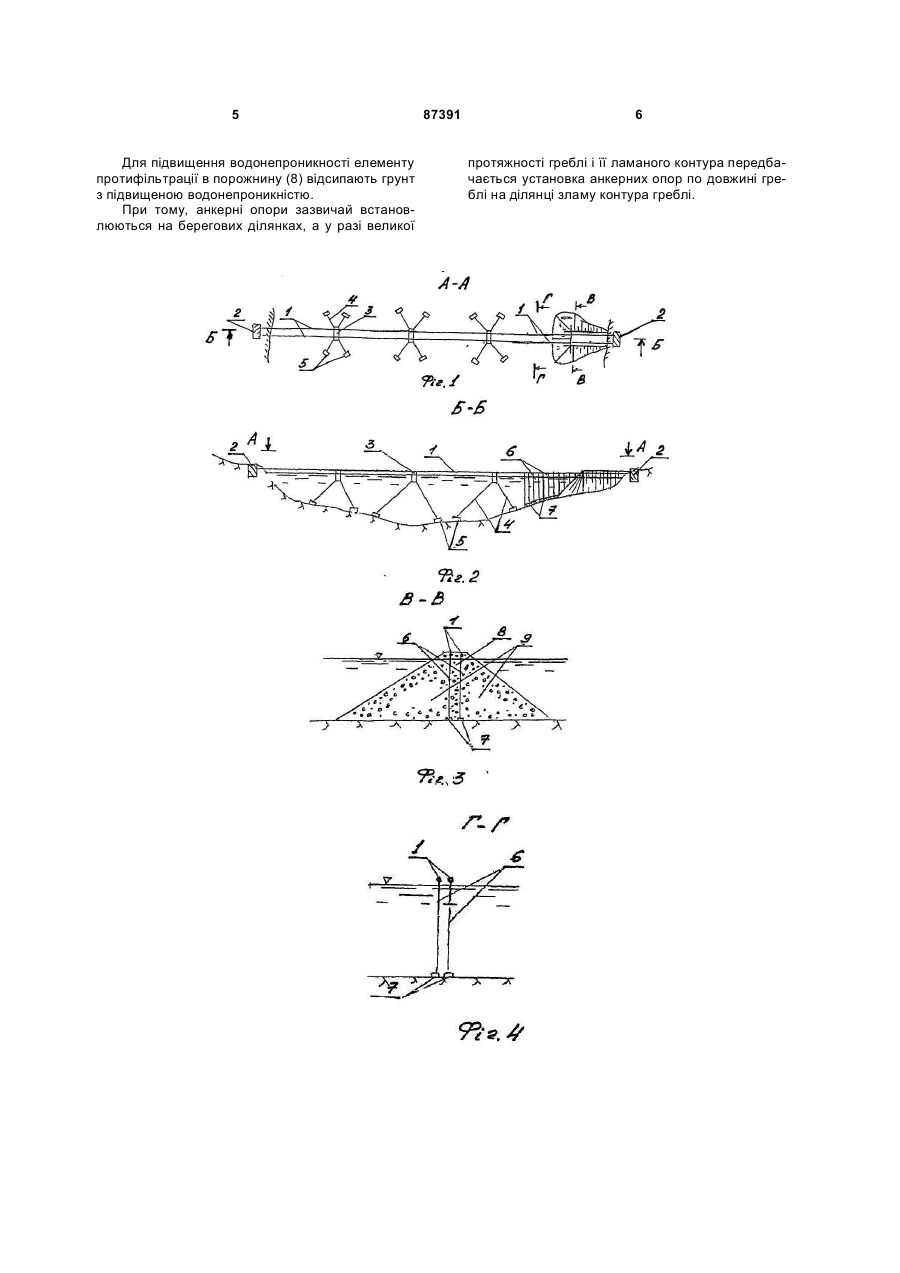

1. Спосіб будування греблі з ґрунтових матеріалів у водоймищі, що включає відсипання ґрунту тіла греблі у воду з установкою в центральній зоні греблі елемента протифільтрації, який відрізняється тим, що спочатку в центральній зоні греблі по контуру верхової і низової граней елемента протифільтрації вище за рівень води водоймища C2 2 (19) 1 3 затвора за межі центральної частини греблі. В цілому такий спосіб приводить до збільшення В основу винаходу поставлена задача підвищення водонепроникності елементу протифільтрації греблі, збільшення надійності, зменшення об'ємів робіт і вартості будівництва. Поставлена задача вирішується тим, що при пропонованому способі зведення греблі з грунтових матеріалів у водоймищі, котре включає відсипання грунту тіла греблі у воду з установкою в центральній зоні греблі елементу протифільтрації, згідно винаходу, спочатку в центральній зоні греблі по контуру верхової і низової граней елементу протифільтрації вище за рівень води водоймища натягують два троси, котрі закріплені на анкерних опорах, що спираються в межах водоймища на плавучі понтони, заанкерення тросами з привантажами до дна водоймища, потім з випередженням, до відсипання грунту, до кожного з двох тросів прикріплюють полотнища водонепроникної плівки з перекриттям швів між полотнищами, які за допомогою привантажів кріпляться до дна водоймища, з утвореннем з полотнищ плівки верхової і низової завіс елементу протифільтрації, а відсипання грунту проводять одночасно паралельно в бічні зони греблі і у внутрішню порожнину елементу протифільтрації, утвореного вірховою і низовою завісами. Крім того, з верху греблі в грунт порожнини, утвореної верховою і низовою завісами з полотнищ плівки, виконують ін'єкцію замонолічувальним розчином. Крім того, в порожнину, утворену верховою і низовою завісами зполотнищ плівки, відсипають грунт з підвищеною водонепроникністю. Між сукупністю відмітних ознак технічного рішення, що заявляється, і технічним результатом, що досягається, існує наступна система причинно-наслідкових зв'язків. При створенні двох завіс протифільтрацій з полотнищ плівки і додатковому замонолічуванні грунту внутрішньої порожнини підвищується водонепроникність і надійність роботи елементу протифільтрації грунтової греблі. При цьому ширина внутрішньої порожнини приймається мінімальною, виключається розтікання замонолічувального розчину з внутрішньої порожнини, відповідно об'єм робіт по замонолічуванню грунту у внутрішній порожнині буде мінімальним, завдяки чому скорочуються терміни будівництва і вартість греблі. Ознаки, що відрізняють технічне рішення, що заявляється, відсутні в інших аналогічних рішеннях при вивченні даної і суміжної галузей техніки, що відповідно забезпечує, на думку автора, відповідність критеріям «новизна» і «винахідницький рівень». Пропоноване технічне рішення пояснюється кресленнями: на Фіг.1 приведений план по А-А, на якому показаний початковий етап відсипання греблі, на Фіг.2 - подовжній розріз по Б-Б на початковому етапі відсипання греблі, на Фіг.3 - поперечний розріз по В-В по відсипаній ділянці греблі, на Фіг.4 - поперечний розріз по Г-Г по ділянці з виконаненими полотнищами з плівки. Де: 87391 4 вартості і термінів будівництва. 1 - трос 2.- анкерна опора 3 - плавучий понтон 4 - трос понтона 5 - привантаж для закріплення троса понтона на дні ν 6 - полотнища плівки 7 - привантаж для закріплення полотнищ плівки на дні водоймища 8 - грунт заповнення внутрішньої порожнини 9 - грунт відсипання бічних зон дамби. Спосіб зведення греблі здійснюється таким чином: У водоймищі спочатку в центральній зоні греблі по контуру верхової і низової грані елементу протифільтрації вище за рівень води натягують два троси (1), котрі закріплені на анкерних опорах (2) і спираються в зоні водоймища на плавучі понтони (3), які закріплені до дна водоймища за допомогою тросів (4) з привантажами (5). Потім прикріплюють до кожного з тросів (1) полотнища (6) водонепроникної плівки, наприклад за допомогою канатів. Полотнища (6) виконують з перекриттям швів між ними шляхом установки полотнищ (6) внапуск (з перекриттям один одного) або установкою в межах шва додаткового полотнища (6). Суміжні полотнища (6) сполучають між собою шляхом виконання по висоті полотнищ петель з пропуском через них каната або іншим способом. Полотнища (6) за допомогою привантажів (7) закріплюють на дні , водоймища. Полотнища (6) утворюють суцільну верхову і низову завіси, що обмежують елемент протифільтрації греблі. Відсипання греблі виконують піонерним способом з одночасною паралельною засипкою грунтом внутрішньої порожнини (8) елементу протифільтрації, утвореної полотнищами (6), і бічних зон (9) греблі. У міру відсипання греблі полотнища (6) встановлюють з випередженням по відношенню до відсипання греблі. При цьому бічний тиск грунту, що відсипається, у внутрішню порожнину (8) і бічні зони (9) притискує полотнища (6) плівки один до одного на ділянці перехлеста полотнищ з утворенням суцільного водонепроникного контура (завіси) з полотнищ. Таким чином, після відсипання греблі полотнища (6) разом з грунтом засипки внутрішньої порожнини (8) утворюють елемент протифільтрації греблі. Для підвищення водонепроникності елементу протифільтрації в грунті внутрішньої порожнини (8) виконують ін'єкцію замонолічувальним розчином (цементно-піщаним, глинистим і інш.) шляхом буріння свердловин і нагнітання розчину. При цьому полотнища (6) утворюють замкнутий контур, що перешкоджає розтіканню замонолічувального розчину за межі цього контура. Для підвищення водонепроникності зони сполучення елементу протифільтрації з основою може виконуватися цементація (замонолічування) ділянки основи, що примикає до елементу протифільтрації. 5 Для підвищення водонепроникності елементу протифільтрації в порожнину (8) відсипають грунт з підвищеною водонепроникністю. При тому, анкерні опори зазвичай встановлюються на берегових ділянках, а у разі великої 87391 6 протяжності греблі і її ламаного контура передбачається установка анкерних опор по довжині греблі на ділянці зламу контура греблі. 7 Комп’ютерна верстка Л. Купенко 87391 8 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
