Тришарова панель

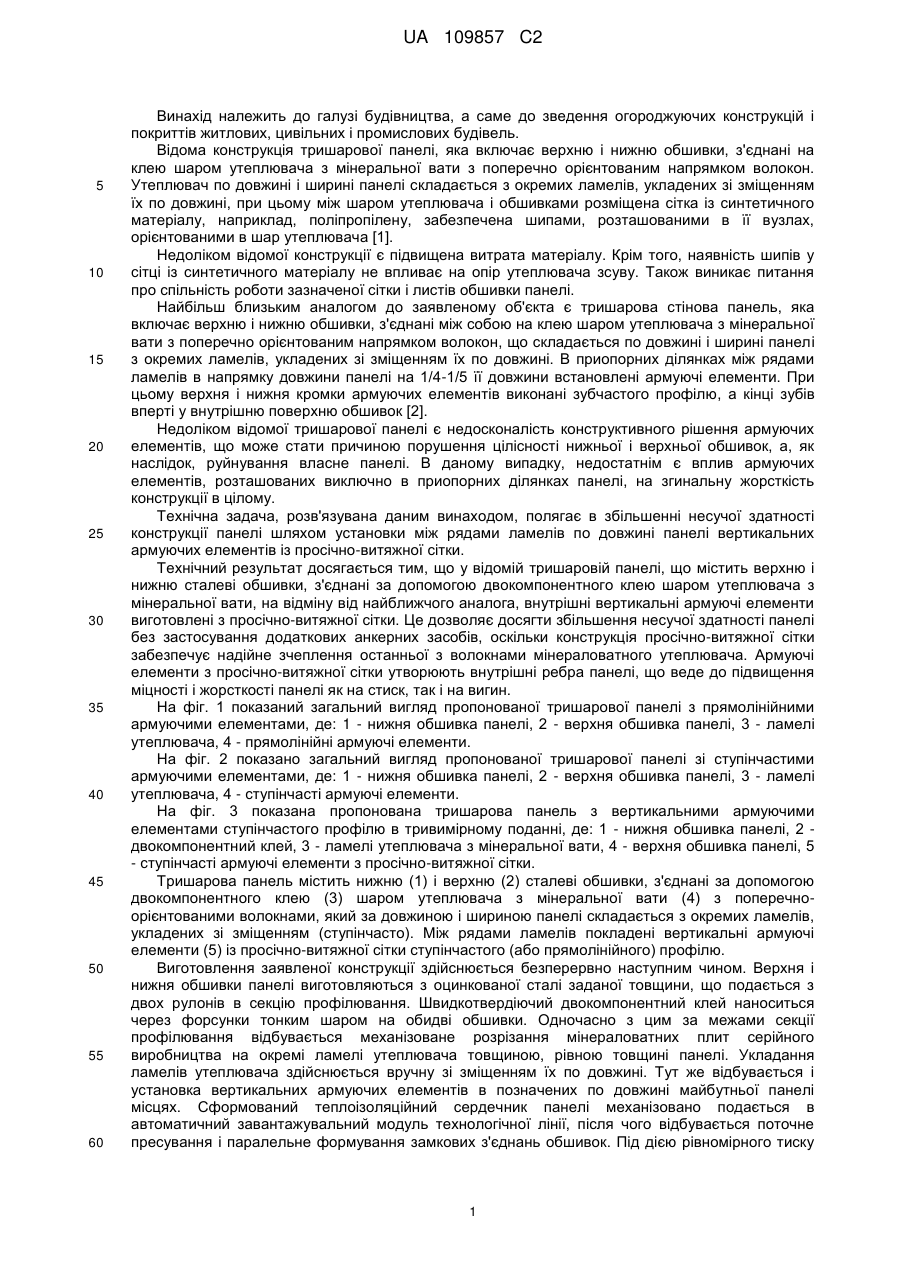

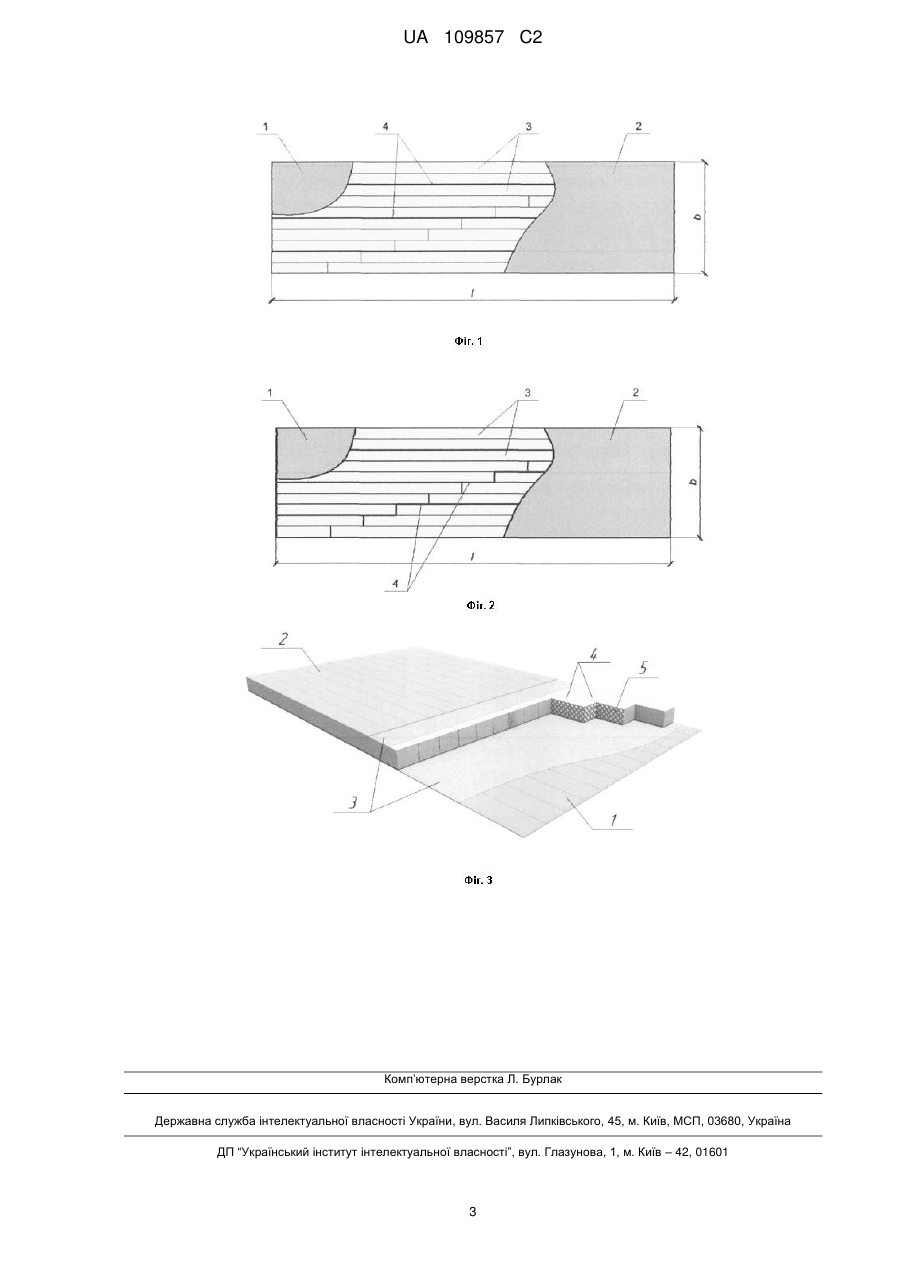

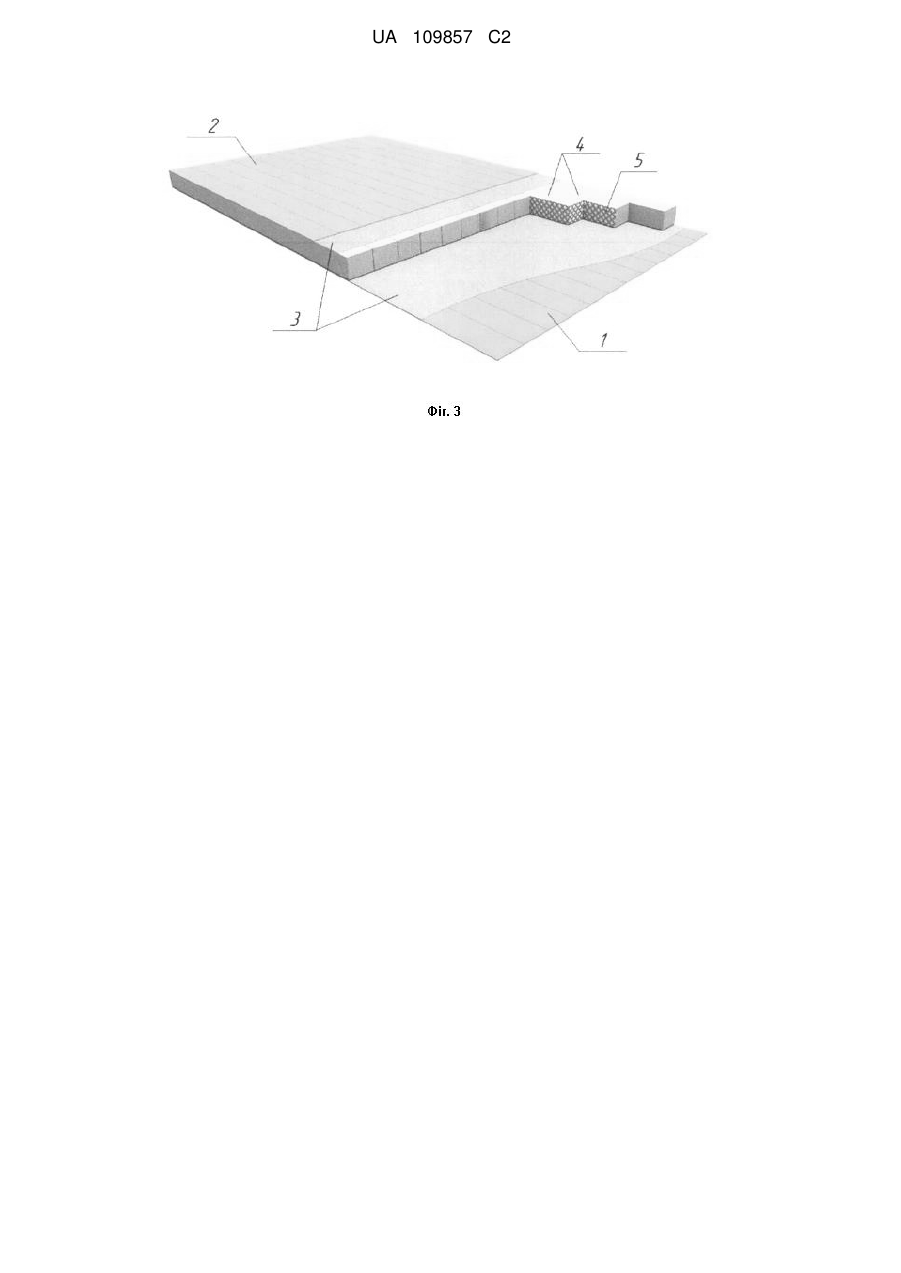

Реферат: Винахід належить до галузі будівництва, а саме до зведення огороджуючих конструкцій і покриттів житлових, цивільних і промислових будівель. Тришарова панель включає в себе верхню і нижню обшивки, які виконуються з гладкого, профільованого або гофрованого сталевого або композитного листа і з'єднуються на клею шаром утеплювача з мінеральної вати з поперечно-орієнтованими волокнами. По довжині і ширині панель складається з окремих ламелів утеплювача, які укладені зі зміщенням по довжині (ступінчасто). У швах між рядами утеплювача на всю довжину панелі встановлені вертикальні армуючі елементи прямолінійного або ступінчастого профілю із просічно-витяжної сітки. Установка вертикальних армуючих елементів із просічно-витяжної сітки дозволяє підвищити несучу здатність панелі на стиск і вигин без застосування додаткових анкерних засобів. UA 109857 C2 (12) UA 109857 C2 UA 109857 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід належить до галузі будівництва, а саме до зведення огороджуючих конструкцій і покриттів житлових, цивільних і промислових будівель. Відома конструкція тришарової панелі, яка включає верхню і нижню обшивки, з'єднані на клею шаром утеплювача з мінеральної вати з поперечно орієнтованим напрямком волокон. Утеплювач по довжині і ширині панелі складається з окремих ламелів, укладених зі зміщенням їх по довжині, при цьому між шаром утеплювача і обшивками розміщена сітка із синтетичного матеріалу, наприклад, поліпропілену, забезпечена шипами, розташованими в її вузлах, орієнтованими в шар утеплювача [1]. Недоліком відомої конструкції є підвищена витрата матеріалу. Крім того, наявність шипів у сітці із синтетичного матеріалу не впливає на опір утеплювача зсуву. Також виникає питання про спільність роботи зазначеної сітки і листів обшивки панелі. Найбільш близьким аналогом до заявленому об'єкта є тришарова стінова панель, яка включає верхню і нижню обшивки, з'єднані між собою на клею шаром утеплювача з мінеральної вати з поперечно орієнтованим напрямком волокон, що складається по довжині і ширині панелі з окремих ламелів, укладених зі зміщенням їх по довжині. В приопорних ділянках між рядами ламелів в напрямку довжини панелі на 1/4-1/5 її довжини встановлені армуючі елементи. При цьому верхня і нижня кромки армуючих елементів виконані зубчастого профілю, а кінці зубів вперті у внутрішню поверхню обшивок [2]. Недоліком відомої тришарової панелі є недосконалість конструктивного рішення армуючих елементів, що може стати причиною порушення цілісності нижньої і верхньої обшивок, а, як наслідок, руйнування власне панелі. В даному випадку, недостатнім є вплив армуючих елементів, розташованих виключно в приопорних ділянках панелі, на згинальну жорсткість конструкції в цілому. Технічна задача, розв'язувана даним винаходом, полягає в збільшенні несучої здатності конструкції панелі шляхом установки між рядами ламелів по довжині панелі вертикальних армуючих елементів із просічно-витяжної сітки. Технічний результат досягається тим, що у відомій тришаровій панелі, що містить верхню і нижню сталеві обшивки, з'єднані за допомогою двокомпонентного клею шаром утеплювача з мінеральної вати, на відміну від найближчого аналога, внутрішні вертикальні армуючі елементи виготовлені з просічно-витяжної сітки. Це дозволяє досягти збільшення несучої здатності панелі без застосування додаткових анкерних засобів, оскільки конструкція просічно-витяжної сітки забезпечує надійне зчеплення останньої з волокнами мінераловатного утеплювача. Армуючі елементи з просічно-витяжної сітки утворюють внутрішні ребра панелі, що веде до підвищення міцності і жорсткості панелі як на стиск, так і на вигин. На фіг. 1 показаний загальний вигляд пропонованої тришарової панелі з прямолінійними армуючими елементами, де: 1 - нижня обшивка панелі, 2 - верхня обшивка панелі, 3 - ламелі утеплювача, 4 - прямолінійні армуючі елементи. На фіг. 2 показано загальний вигляд пропонованої тришарової панелі зі ступінчастими армуючими елементами, де: 1 - нижня обшивка панелі, 2 - верхня обшивка панелі, 3 - ламелі утеплювача, 4 - ступінчасті армуючі елементи. На фіг. 3 показана пропонована тришарова панель з вертикальними армуючими елементами ступінчастого профілю в тривимірному поданні, де: 1 - нижня обшивка панелі, 2 двокомпонентний клей, 3 - ламелі утеплювача з мінеральної вати, 4 - верхня обшивка панелі, 5 - ступінчасті армуючі елементи з просічно-витяжної сітки. Тришарова панель містить нижню (1) і верхню (2) сталеві обшивки, з'єднані за допомогою двокомпонентного клею (3) шаром утеплювача з мінеральної вати (4) з поперечноорієнтованими волокнами, який за довжиною і шириною панелі складається з окремих ламелів, укладених зі зміщенням (ступінчасто). Між рядами ламелів покладені вертикальні армуючі елементи (5) із просічно-витяжної сітки ступінчастого (або прямолінійного) профілю. Виготовлення заявленої конструкції здійснюється безперервно наступним чином. Верхня і нижня обшивки панелі виготовляються з оцинкованої сталі заданої товщини, що подається з двох рулонів в секцію профілювання. Швидкотвердіючий двокомпонентний клей наноситься через форсунки тонким шаром на обидві обшивки. Одночасно з цим за межами секції профілювання відбувається механізоване розрізання мінераловатних плит серійного виробництва на окремі ламелі утеплювача товщиною, рівною товщині панелі. Укладання ламелів утеплювача здійснюється вручну зі зміщенням їх по довжині. Тут же відбувається і установка вертикальних армуючих елементів в позначених по довжині майбутньої панелі місцях. Сформований теплоізоляційний сердечник панелі механізовано подається в автоматичний завантажувальний модуль технологічної лінії, після чого відбувається поточне пресування і паралельне формування замкових з'єднань обшивок. Під дією рівномірного тиску 1 UA 109857 C2 двокомпонентний клей швидко твердне, формуючи, таким чином, твердий "сендвіч". По завершенні операції пресування готові панелі ріжуться із заздалегідь заданою довжиною. Загальна схема безперервного виробництва тришарової панелі наведена в таблиці 1. Таблиця 1. Технологічний цикл безперервного виготовлення тришарових панелей 5 10 Джерела інформації: 1. Патент Російської Федерації на винахід № 2295614 "Тришарова панель", Е04С2/26. Опубл. 20.03.2007. 2. Патент Російської Федерації на винахід №2315156 "Тришарова панель", Е04С2/26. Опубл. 20.01.2008. ФОРМУЛА ВИНАХОДУ 15 20 Тришарова стінова панель, яка містить верхню і нижню обшивки, з'єднані між собою на клею шаром утеплювача з мінеральної вати з поперечно орієнтованим напрямком волокон, що складається по довжині і ширині панелі з окремих ламелів, яка відрізняється тим, що обшивки виконані з гладкого, профільованого або гофрованого сталевого або композитного листа, а ламелі укладені ступінчасто зі зміщенням їх по довжині, причому у швах між рядами ламелів на всю довжину встановлені прямолінійні або ступінчасті вертикальні армуючі елементи з просічно-витяжної сітки. 2 UA 109857 C2 Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
