Тришарова вогнетривка панель

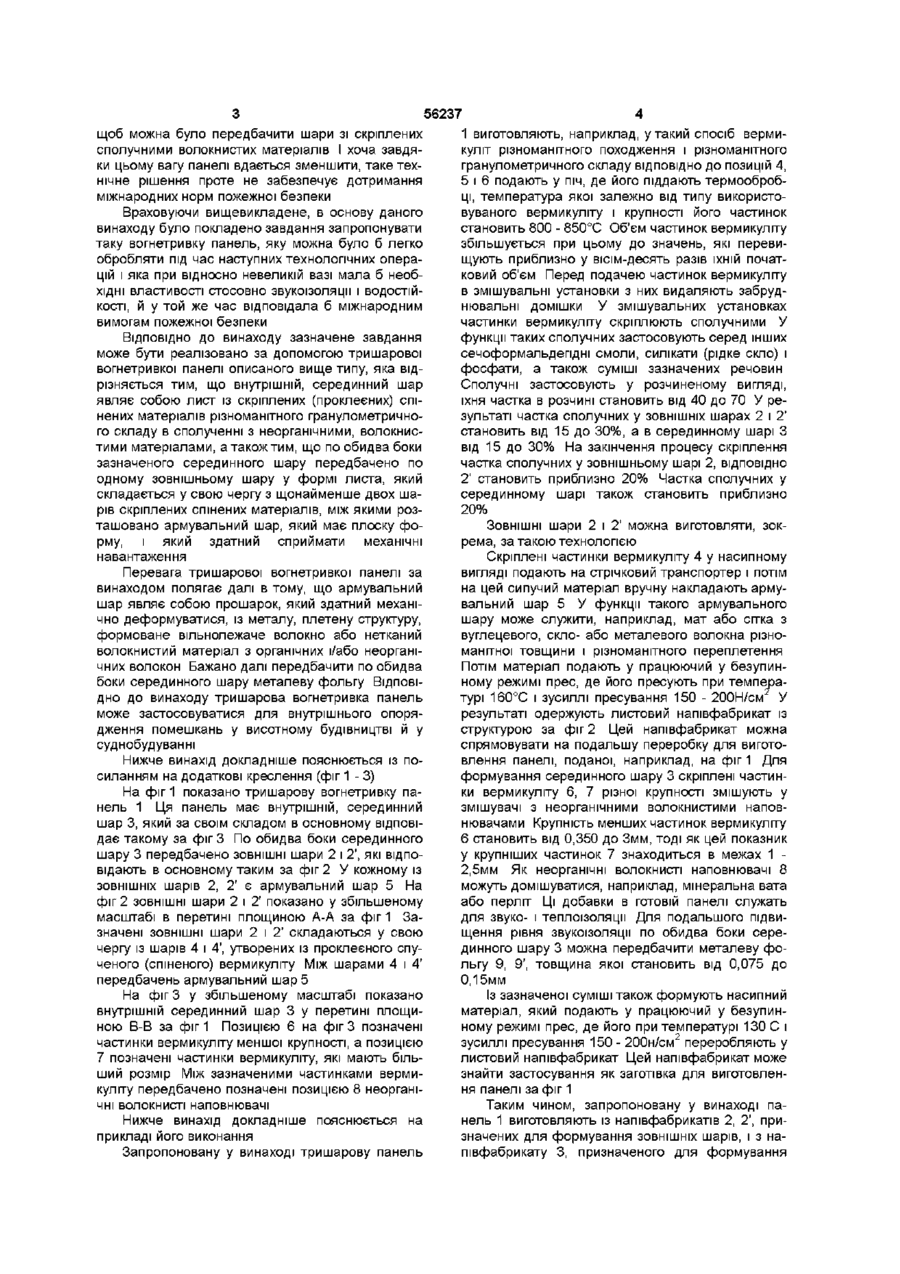

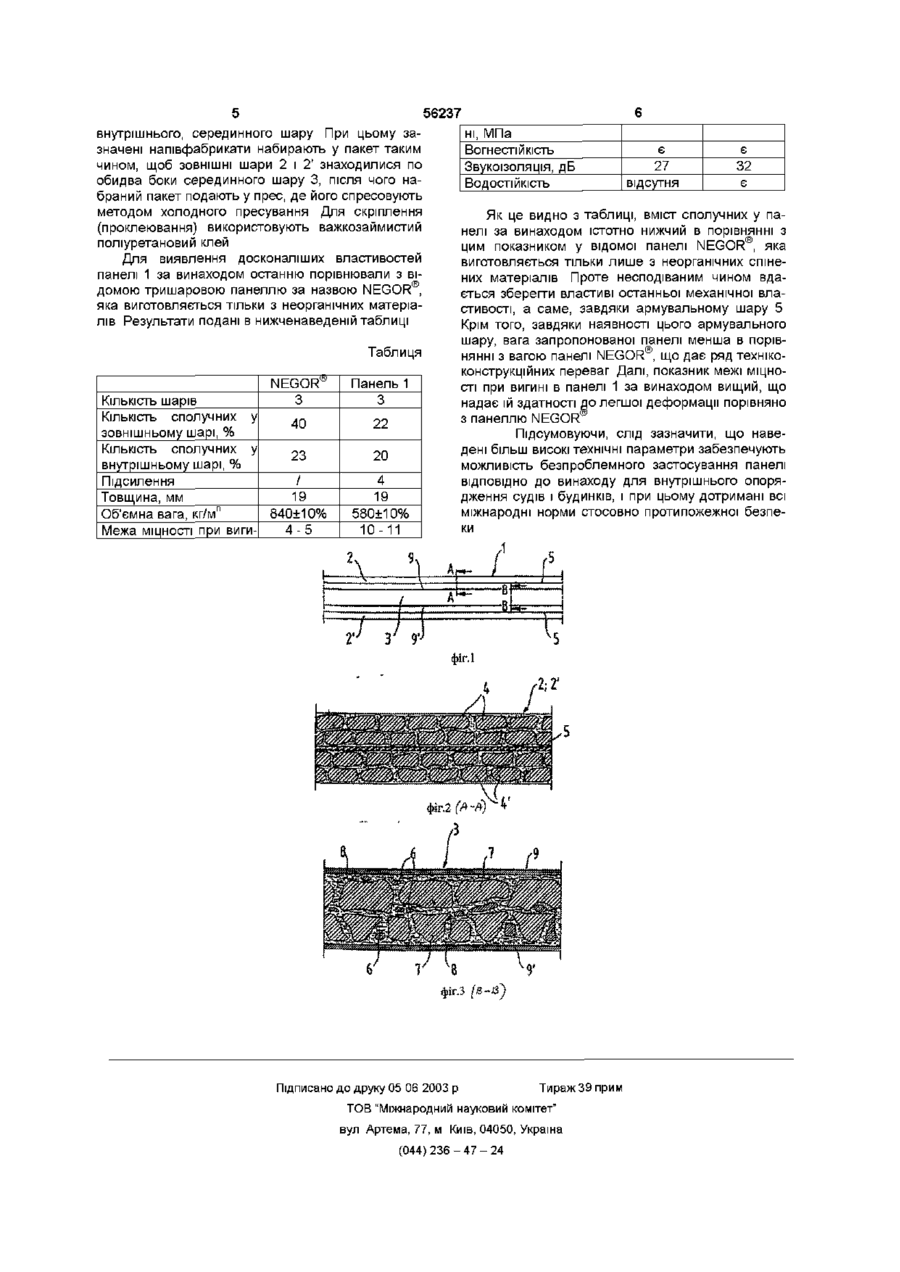

1 Тришарова вогнетривка панель, виконана в основному з неорганічних спінених матеріалів різноманітного гранулометричного складу, зокрема зі спіненого вермикуліту, скріплених за допомогою сполучних і спресованих потім у єдине ціле, при цьому передбачено наявність щонайменше двох шарів із спінених матеріалів подібного типу, між якими розташований плоский армувальний шар, яка відрізняється тим, що внутрішній, серединний шар являє собою лист із скріплених спінених матеріалів різноманітного гранулометричного складу в сполученні з неорганічними, волокнистими наповнювачами, і що по обидва боки зазначеного серединного шару передбачено по одному зовнішньому шару у формі листа, який складається, у свою чергу, з щонайменше двох шарів скріплених спінених матеріалів, між якими розташований армувальний шар, який має плоску форму і здатний сприймати механічні навантаження 2 Панель за п 1, яка відрізняється тим, що армувальний шар являє собою металевий шар, який здатний механічно деформуватися 3 Панель за п 1, яка відрізняється тим, що армувальний шар являє собою плетену структуру, формоване вільнолежаче волокно або нетканий волокнистий матеріал з органічних і/або неорганічних волокон 4 Панель за будь-яким із пп 1-3, яка відрізняється тим, що по обидва боки серединного шару передбачено металеву фольгу 5 Панель за будь-яким із пп 1-4, яка відрізняється тим, що призначена для застосування у внутрішньому опорядженні помешкань у висотному будівництві і суднобудуванні О і со сч Даний винахід стосується тришарової вогнетривкої панелі, виконаної в основному із неорганічних спінених матеріалів різноманітного гранулометричного складу, зокрема зі спіненого вермикуліту, скріплених за допомогою сполучних і спресованих потім у єдине ціле, при цьому передбачено наявність щонайменше двох шарів із спінених матеріалів подібного типу, між якими розташовано плоский армувальний шар, а також стосується застосування зазначеної панелі Тришарові панелі вищезгаданого типу ВІДОМІ, наприклад, із заявки СН-А 590798 Проте вони не мають вогнетривких властивостей, оскільки їхній серединний шар виконано із магнезіальнозв'язаної (зв'язаної магнезитом) тонкої деревної стружки З ЕР-А1 43144 відомо спосіб виготовлення негорючих, вогнетривких панелей із трьох шарів, виконаних із неорганічних спінених матеріалів, таких, як вермикуліт і перліт У такій панелі кожний матеріал сам по собі, автономно утворює ВІДПОВІДНИЙ шар При формуванні окремих шарів гранулят із названих неорганічних спінених матеріалів змішують із сполучним, яке може являти собою, наприклад, будь-яку речовину подібного призначення на основі термоактивних смол у сполученні з фосфатами, після чого з обробленого таким шляхом гранулята пресують панелі У результаті застосування винятково неорганічних матеріалів готові вогнетривкі панелі мають велику вагу і відрізняються відносно високими характеристиками твердості, що обумовлює значні трудності у їхній подальшій переробці і навіть робить її неможливою під час проведення наступних технологічних операцій ВІДПОВІДНО ДО DE-A 2600024 частку неорганічних спінених матеріалів знизили тому настільки, (О ю 56237 щоб можна було передбачити шари зі скріплених 1 виготовляють, наприклад, у такий спосіб вермисполучними волокнистих матеріалів І хоча завдякуліт різноманітного походження і різноманітного ки цьому вагу панелі вдається зменшити, таке техгранулометричного складу ВІДПОВІДНО ДО ПОЗИЦІЙ 4, нічне рішення проте не забезпечує дотримання 5 і 6 подають у піч, де його піддають термообробміжнародних норм пожежної безпеки ці, температура якої залежно від типу використовуваного вермикуліту і крупності його частинок Враховуючи вищевикладене, в основу даного становить 800 - 850°С Об'єм частинок вермикуліту винаходу було покладено завдання запропонувати збільшується при цьому до значень, які перевитаку вогнетривку панель, яку можна було б легко щують приблизно у вісім-десять разів їхній початобробляти під час наступних технологічних операковий об'єм Перед подачею частинок вермикуліту цій і яка при відносно невеликій вазі мала б необв змішувальні установки з них видаляють забрудхідні властивості стосовно звукоізоляції і ВОДОСТІЙнювальні домішки У змішувальних установках КОСТІ, й у той же час відповідала б міжнародним частинки вермикуліту скріплюють сполучними У вимогам пожежної безпеки функції таких сполучних застосовують серед інших ВІДПОВІДНО ДО винаходу зазначене завдання сечоформальдепдні смоли, силікати (рідке скло) і може бути реалізовано за допомогою тришарової фосфати, а також суміші зазначених речовин вогнетривкої панелі описаного вище типу, яка відСполучні застосовують у розчиненому вигляді, різняється тим, що внутрішній, серединний шар їхня частка в розчині становить від 40 до 70 У реявляє собою лист із скріплених (проклеєних) спізультаті частка сполучних у ЗОВНІШНІХ шарах 2 і 2' нених матеріалів різноманітного гранулометричностановить від 15 до 30%, а в серединному шарі З го складу в сполученні з неорганічними, волокнисвід 15 до 30% На закінчення процесу скріплення тими матеріалами, а також тим, що по обидва боки частка сполучних у зовнішньому шарі 2, ВІДПОВІДНО зазначеного серединного шару передбачено по 2' становить приблизно 20% Частка сполучних у одному зовнішньому шару у формі листа, який серединному шарі також становить приблизно складається у свою чергу з щонайменше двох ша20% рів скріплених спінених матеріалів, між якими розташовано армувальний шар, який має плоску фоЗОВНІШНІ шари 2 і 2' можна виготовляти, зокрму, і який здатний сприймати механічні рема, за такою технологією навантаження Скріплені частинки вермикуліту 4 у насипному вигляді подають на стрічковий транспортер і потім Перевага тришарової вогнетривкої панелі за на цей сипучий матеріал вручну накладають армувинаходом полягає далі в тому, що армувальний вальний шар 5 У функції такого армувального шар являє собою прошарок, який здатний механішару може служити, наприклад, мат або сітка з чно деформуватися, із металу, плетену структуру, вуглецевого, скло- або металевого волокна різноформоване вільнолежаче волокно або нетканий манітної товщини і різноманітного переплетення волокнистий матеріал з органічних і/або неорганіПотім матеріал подають у працюючий у безупинчних волокон Бажано далі передбачити по обидва ному режимі прес, де його пресують при темперабоки серединного шару металеву фольгу ВІДПОВІтурі 160°С і зусиллі пресування 150 - 200Н/см2 У ДНО до винаходу тришарова вогнетривка панель результаті одержують листовий напівфабрикат із може застосовуватися для внутрішнього опоряструктурою за фіг 2 Цей напівфабрикат можна дження помешкань у висотному будівництві й у спрямовувати на подальшу переробку для виготосуднобудуванні влення панелі, поданої, наприклад, на фіг 1 Для Нижче винахід докладніше пояснюється із поформування серединного шару 3 скріплені частинсиланням на додаткові креслення (фіг 1 - 3) ки вермикуліту 6, 7 різної крупності змішують у На фіг 1 показано тришарову вогнетривку пазмішувачі з неорганічними волокнистими наповнель 1 Ця панель має внутрішній, серединний нювачами Крупність менших частинок вермикуліту шар 3, який за своїм складом в основному відповідає такому за фіг 3 По обидва боки серединного 6 становить від 0,350 до Змм, тоді як цей показник шару 3 передбачено ЗОВНІШНІ шари 2 і 2', які відпоу крупніших частинок 7 знаходиться в межах 1 відають в основному таким за фіг 2 У кожному із 2,5мм Як неорганічні волокнисті наповнювачі 8 ЗОВНІШНІХ шарів 2, 2' є армувальний шар 5 На можуть домішуватися, наприклад, мінеральна вата фіг 2 ЗОВНІШНІ шари 2 і 2' показано у збільшеному або перліт Ці добавки в готовій панелі служать масштабі в перетині площиною А-А за фіг 1 Задля звуко- і теплоізоляції Для подальшого підвизначені ЗОВНІШНІ шари 2 і 2' складаються у свою щення рівня звукоізоляції по обидва боки серечергу із шарів 4 і 4', утворених із проклеєного спудинного шару 3 можна передбачити металеву фоченого (спіненого) вермикуліту Між шарами 4 і 4' льгу 9, 9', товщина якої становить від 0,075 до передбачень армувальний шар 5 0,15мм На фіг 3 у збільшеному масштабі показано Із зазначеної суміші також формують насипний внутрішній серединний шар 3 у перетині площиматеріал, який подають у працюючий у безупинною В-В за фіг 1 Позицією 6 на фіг 3 позначені ному режимі прес, де його при температурі 130 С і частинки вермикуліту меншої крупності, а позицією зусиллі пресування 150 - 200н/см2 переробляють у 7 позначені частинки вермикуліту, які мають більлистовий напівфабрикат Цей напівфабрикат може ший розмір Між зазначеними частинками вермизнайти застосування як заготівка для виготовленкуліту передбачено позначені позицією 8 неорганіня панелі за фіг 1 чні волокнисті наповнювачі Таким чином, запропоновану у винаході паНижче винахід докладніше пояснюється на нель 1 виготовляють із напівфабрикатів 2, 2', приприкладі його виконання значених для формування ЗОВНІШНІХ шарів, і з напівфабрикату 3, призначеного для формування Запропоновану у винаході тришарову панель 56237 внутрішнього, серединного шару При цьому зані, МПа значені напівфабрикати набирають у пакет таким є є Вогнестійкість чином, щоб ЗОВНІШНІ шари 2 і 2' знаходилися по 27 32 Звукоізоляція, дБ обидва боки серединного шару 3, після чого навідсутня є ВОДОСТІЙКІСТЬ браний пакет подають у прес, де його спресовують методом холодного пресування Для скріплення Як це видно з таблиці, вміст сполучних у па(проклеювання) використовують важкозаймистий нелі за винаходом істотно нижчий в порівнянні з поліуретановий клей цим показником у відомої панелі NEGOR , яка Для виявлення досконаліших властивостей виготовляється тільки лише з неорганічних спінепанелі 1 за винаходом останню порівнювали з віних матеріалів Проте несподіваним чином вдадомою тришаровою панеллю за назвою NEGOR®, ється зберегти властиві останньої механічної влаяка виготовляється тільки з неорганічних матеріастивості, а саме, завдяки армувальному шару 5 лів Результати подані в нижченаведеніи таблиці Крім того, завдяки наявності цього армувального шару, вага запропонованої панелі менша в порівнянні з вагою панелі NEGOR®, що дає ряд технікоТаблиця конструкційних переваг Далі, показник межі МІЦНОСТІ при вигині в панелі 1 за винаходом вищий, що NEGOFf Панель 1 надає їй здатності до легшої деформації порівняно 3 3 КІЛЬКІСТЬ шарів з панеллю NEGOR КІЛЬКІСТЬ сполучних у 40 22 зовнішньому шарі, % Підсумовуючи, слід зазначити, що навеКІЛЬКІСТЬ сполучних у дені більш високі технічні параметри забезпечують 23 20 можливість безпроблемного застосування панелі внутрішньому шарі, % ВІДПОВІДНО до винаходу для внутрішнього опоря/ 4 Підсилення дження судів і будинків, і при цьому дотримані всі 19 19 Товщина, мм міжнародні норми стосовно протипожежної безпе840±10% 580±10% Об'ємна вага, кг/м11 ки 4-5 10-11 Межа МІЦНОСТІ при виги фіг.З (В-в) Підписано до друку 05 06 2003 р Тираж 39 прим ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
