Роздавальний пристрій для пляшки з рідиною

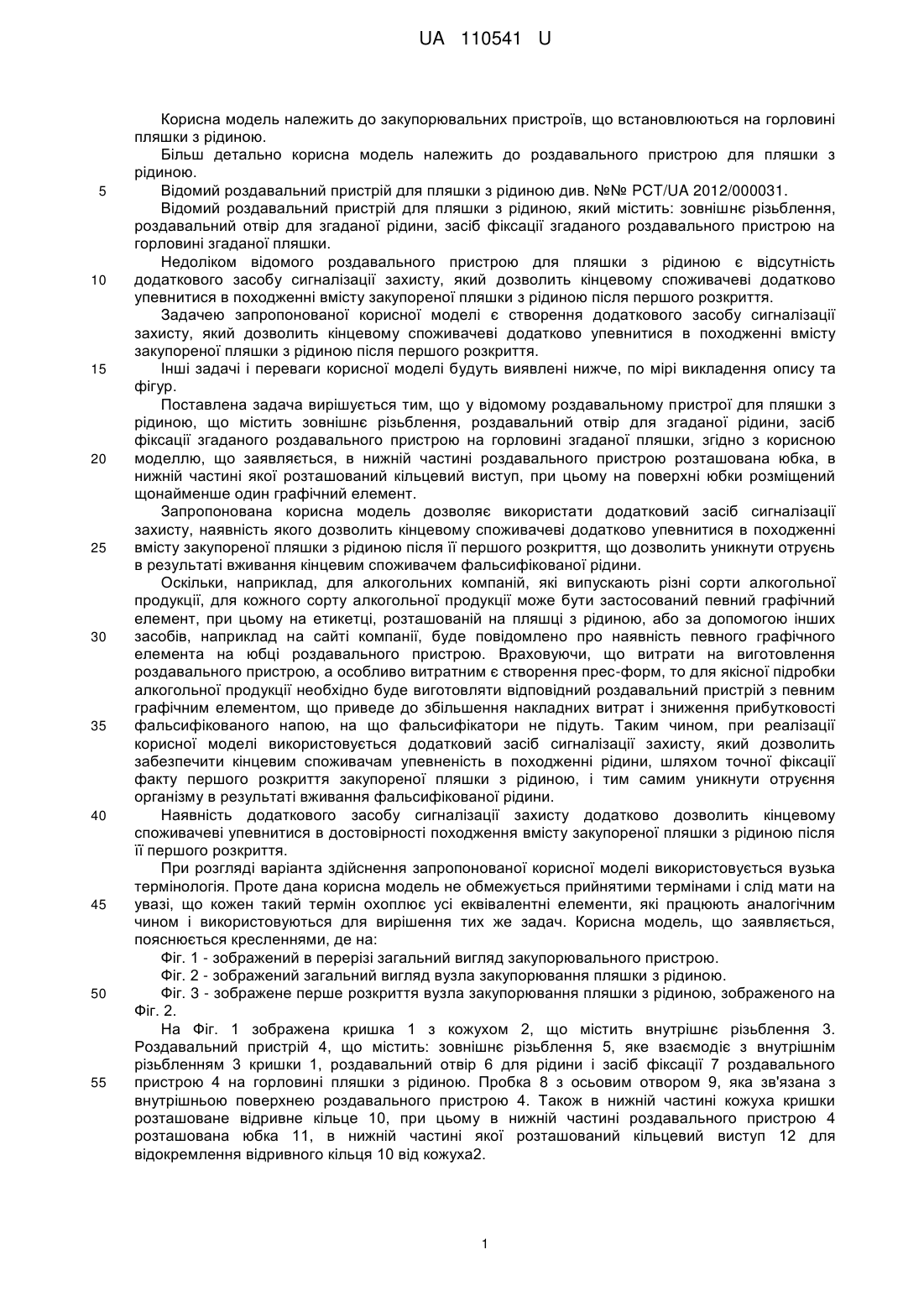

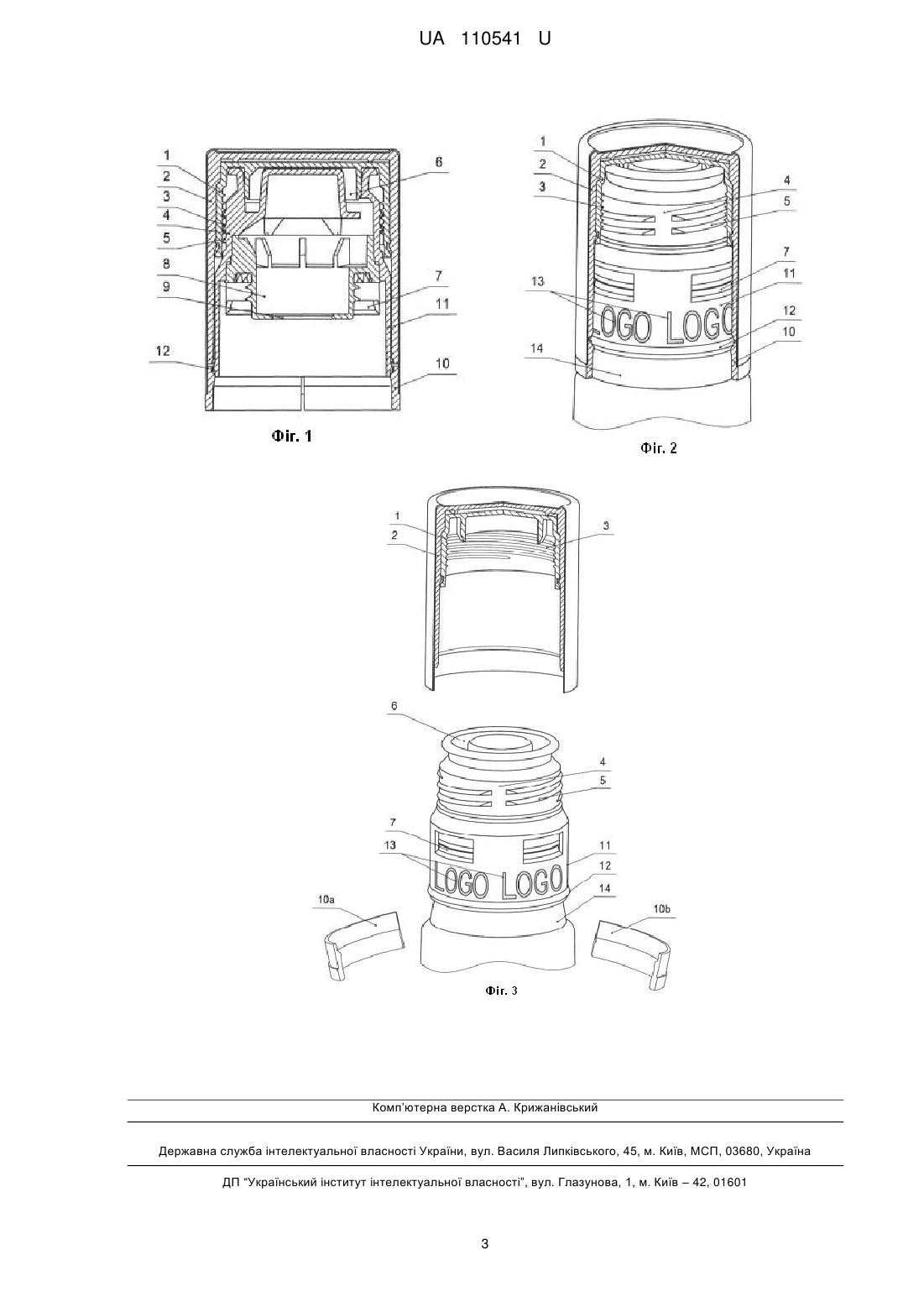

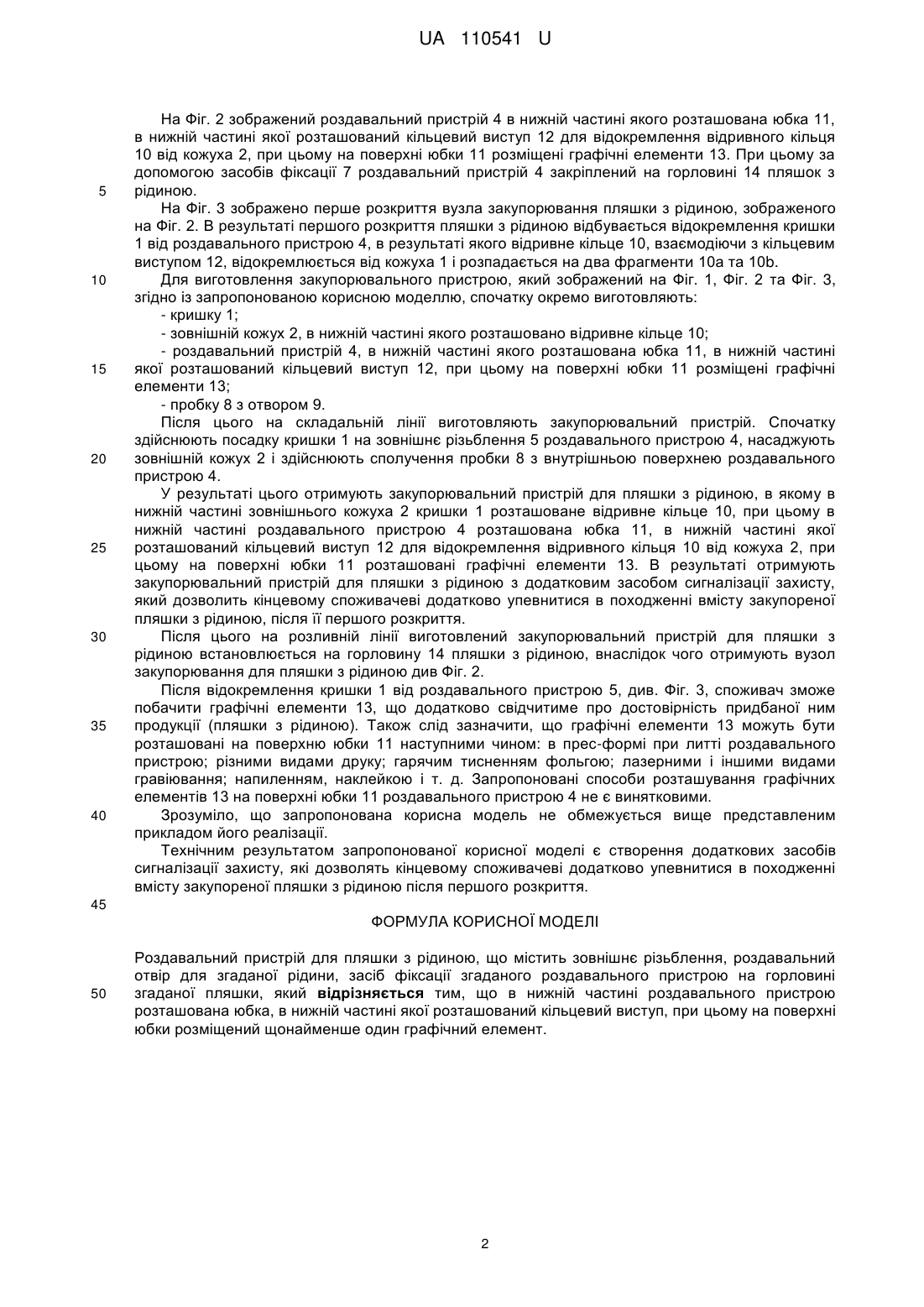

Реферат: Роздавальний пристрій для пляшки з рідиною містить зовнішнє різьблення, роздавальний отвір для згаданої рідини, засіб фіксації згаданого роздавального пристрою на горловині згаданої пляшки. В нижній частині роздавального пристрою розташована юбка, в нижній частині якої розташований кільцевий виступ. При цьому на поверхні юбки розміщений щонайменше один графічний елемент. UA 110541 U (54) РОЗДАВАЛЬНИЙ ПРИСТРІЙ ДЛЯ ПЛЯШКИ З РІДИНОЮ UA 110541 U UA 110541 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до закупорювальних пристроїв, що встановлюються на горловині пляшки з рідиною. Більш детально корисна модель належить до роздавального пристрою для пляшки з рідиною. Відомий роздавальний пристрій для пляшки з рідиною див. №№ PCT/UA 2012/000031. Відомий роздавальний пристрій для пляшки з рідиною, який містить: зовнішнє різьблення, роздавальний отвір для згаданої рідини, засіб фіксації згаданого роздавального пристрою на горловині згаданої пляшки. Недоліком відомого роздавального пристрою для пляшки з рідиною є відсутність додаткового засобу сигналізації захисту, який дозволить кінцевому споживачеві додатково упевнитися в походженні вмісту закупореної пляшки з рідиною після першого розкриття. Задачею запропонованої корисної моделі є створення додаткового засобу сигналізації захисту, який дозволить кінцевому споживачеві додатково упевнитися в походженні вмісту закупореної пляшки з рідиною після першого розкриття. Інші задачі і переваги корисної моделі будуть виявлені нижче, по мірі викладення опису та фігур. Поставлена задача вирішується тим, що у відомому роздавальному пристрої для пляшки з рідиною, що містить зовнішнє різьблення, роздавальний отвір для згаданої рідини, засіб фіксації згаданого роздавального пристрою на горловині згаданої пляшки, згідно з корисною моделлю, що заявляється, в нижній частині роздавального пристрою розташована юбка, в нижній частині якої розташований кільцевий виступ, при цьому на поверхні юбки розміщений щонайменше один графічний елемент. Запропонована корисна модель дозволяє використати додатковий засіб сигналізації захисту, наявність якого дозволить кінцевому споживачеві додатково упевнитися в походженні вмісту закупореної пляшки з рідиною після її першого розкриття, що дозволить уникнути отруєнь в результаті вживання кінцевим споживачем фальсифікованої рідини. Оскільки, наприклад, для алкогольних компаній, які випускають різні сорти алкогольної продукції, для кожного сорту алкогольної продукції може бути застосований певний графічний елемент, при цьому на етикетці, розташованій на пляшці з рідиною, або за допомогою інших засобів, наприклад на сайті компанії, буде повідомлено про наявність певного графічного елемента на юбці роздавального пристрою. Враховуючи, що витрати на виготовлення роздавального пристрою, а особливо витратним є створення прес-форм, то для якісної підробки алкогольної продукції необхідно буде виготовляти відповідний роздавальний пристрій з певним графічним елементом, що приведе до збільшення накладних витрат і зниження прибутковості фальсифікованого напою, на що фальсифікатори не підуть. Таким чином, при реалізації корисної моделі використовується додатковий засіб сигналізації захисту, який дозволить забезпечити кінцевим споживачам упевненість в походженні рідини, шляхом точної фіксації факту першого розкриття закупореної пляшки з рідиною, і тим самим уникнути отруєння організму в результаті вживання фальсифікованої рідини. Наявність додаткового засобу сигналізації захисту додатково дозволить кінцевому споживачеві упевнитися в достовірності походження вмісту закупореної пляшки з рідиною після її першого розкриття. При розгляді варіанта здійснення запропонованої корисної моделі використовується вузька термінологія. Проте дана корисна модель не обмежується прийнятими термінами і слід мати на увазі, що кожен такий термін охоплює усі еквівалентні елементи, які працюють аналогічним чином і використовуються для вирішення тих же задач. Корисна модель, що заявляється, пояснюється кресленнями, де на: Фіг. 1 - зображений в перерізі загальний вигляд закупорювального пристрою. Фіг. 2 - зображений загальний вигляд вузла закупорювання пляшки з рідиною. Фіг. 3 - зображене перше розкриття вузла закупорювання пляшки з рідиною, зображеного на Фіг. 2. На Фіг. 1 зображена кришка 1 з кожухом 2, що містить внутрішнє різьблення 3. Роздавальний пристрій 4, що містить: зовнішнє різьблення 5, яке взаємодіє з внутрішнім різьбленням 3 кришки 1, роздавальний отвір 6 для рідини і засіб фіксації 7 роздавального пристрою 4 на горловині пляшки з рідиною. Пробка 8 з осьовим отвором 9, яка зв'язана з внутрішньою поверхнею роздавального пристрою 4. Також в нижній частині кожуха кришки розташоване відривне кільце 10, при цьому в нижній частині роздавального пристрою 4 розташована юбка 11, в нижній частині якої розташований кільцевий виступ 12 для відокремлення відривного кільця 10 від кожуха2. 1 UA 110541 U 5 10 15 20 25 30 35 40 На Фіг. 2 зображений роздавальний пристрій 4 в нижній частині якого розташована юбка 11, в нижній частині якої розташований кільцевий виступ 12 для відокремлення відривного кільця 10 від кожуха 2, при цьому на поверхні юбки 11 розміщені графічні елементи 13. При цьому за допомогою засобів фіксації 7 роздавальний пристрій 4 закріплений на горловині 14 пляшок з рідиною. На Фіг. 3 зображено перше розкриття вузла закупорювання пляшки з рідиною, зображеного на Фіг. 2. В результаті першого розкриття пляшки з рідиною відбувається відокремлення кришки 1 від роздавального пристрою 4, в результаті якого відривне кільце 10, взаємодіючи з кільцевим виступом 12, відокремлюється від кожуха 1 і розпадається на два фрагменти 10а та 10b. Для виготовлення закупорювального пристрою, який зображений на Фіг. 1, Фіг. 2 та Фіг. 3, згідно із запропонованою корисною моделлю, спочатку окремо виготовляють: - кришку 1; - зовнішній кожух 2, в нижній частині якого розташовано відривне кільце 10; - роздавальний пристрій 4, в нижній частині якого розташована юбка 11, в нижній частині якої розташований кільцевий виступ 12, при цьому на поверхні юбки 11 розміщені графічні елементи 13; - пробку 8 з отвором 9. Після цього на складальній лінії виготовляють закупорювальний пристрій. Спочатку здійснюють посадку кришки 1 на зовнішнє різьблення 5 роздавального пристрою 4, насаджують зовнішній кожух 2 і здійснюють сполучення пробки 8 з внутрішньою поверхнею роздавального пристрою 4. У результаті цього отримують закупорювальний пристрій для пляшки з рідиною, в якому в нижній частині зовнішнього кожуха 2 кришки 1 розташоване відривне кільце 10, при цьому в нижній частині роздавального пристрою 4 розташована юбка 11, в нижній частині якої розташований кільцевий виступ 12 для відокремлення відривного кільця 10 від кожуха 2, при цьому на поверхні юбки 11 розташовані графічні елементи 13. В результаті отримують закупорювальний пристрій для пляшки з рідиною з додатковим засобом сигналізації захисту, який дозволить кінцевому споживачеві додатково упевнитися в походженні вмісту закупореної пляшки з рідиною, після її першого розкриття. Після цього на розливній лінії виготовлений закупорювальний пристрій для пляшки з рідиною встановлюється на горловину 14 пляшки з рідиною, внаслідок чого отримують вузол закупорювання для пляшки з рідиною див Фіг. 2. Після відокремлення кришки 1 від роздавального пристрою 5, див. Фіг. 3, споживач зможе побачити графічні елементи 13, що додатково свідчитиме про достовірність придбаної ним продукції (пляшки з рідиною). Також слід зазначити, що графічні елементи 13 можуть бути розташовані на поверхню юбки 11 наступними чином: в прес-формі при литті роздавального пристрою; різними видами друку; гарячим тисненням фольгою; лазерними і іншими видами гравіювання; напиленням, наклейкою і т. д. Запропоновані способи розташування графічних елементів 13 на поверхні юбки 11 роздавального пристрою 4 не є винятковими. Зрозуміло, що запропонована корисна модель не обмежується вище представленим прикладом його реалізації. Технічним результатом запропонованої корисної моделі є створення додаткових засобів сигналізації захисту, які дозволять кінцевому споживачеві додатково упевнитися в походженні вмісту закупореної пляшки з рідиною після першого розкриття. 45 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Роздавальний пристрій для пляшки з рідиною, що містить зовнішнє різьблення, роздавальний отвір для згаданої рідини, засіб фіксації згаданого роздавального пристрою на горловині згаданої пляшки, який відрізняється тим, що в нижній частині роздавального пристрою розташована юбка, в нижній частині якої розташований кільцевий виступ, при цьому на поверхні юбки розміщений щонайменше один графічний елемент. 2 UA 110541 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
