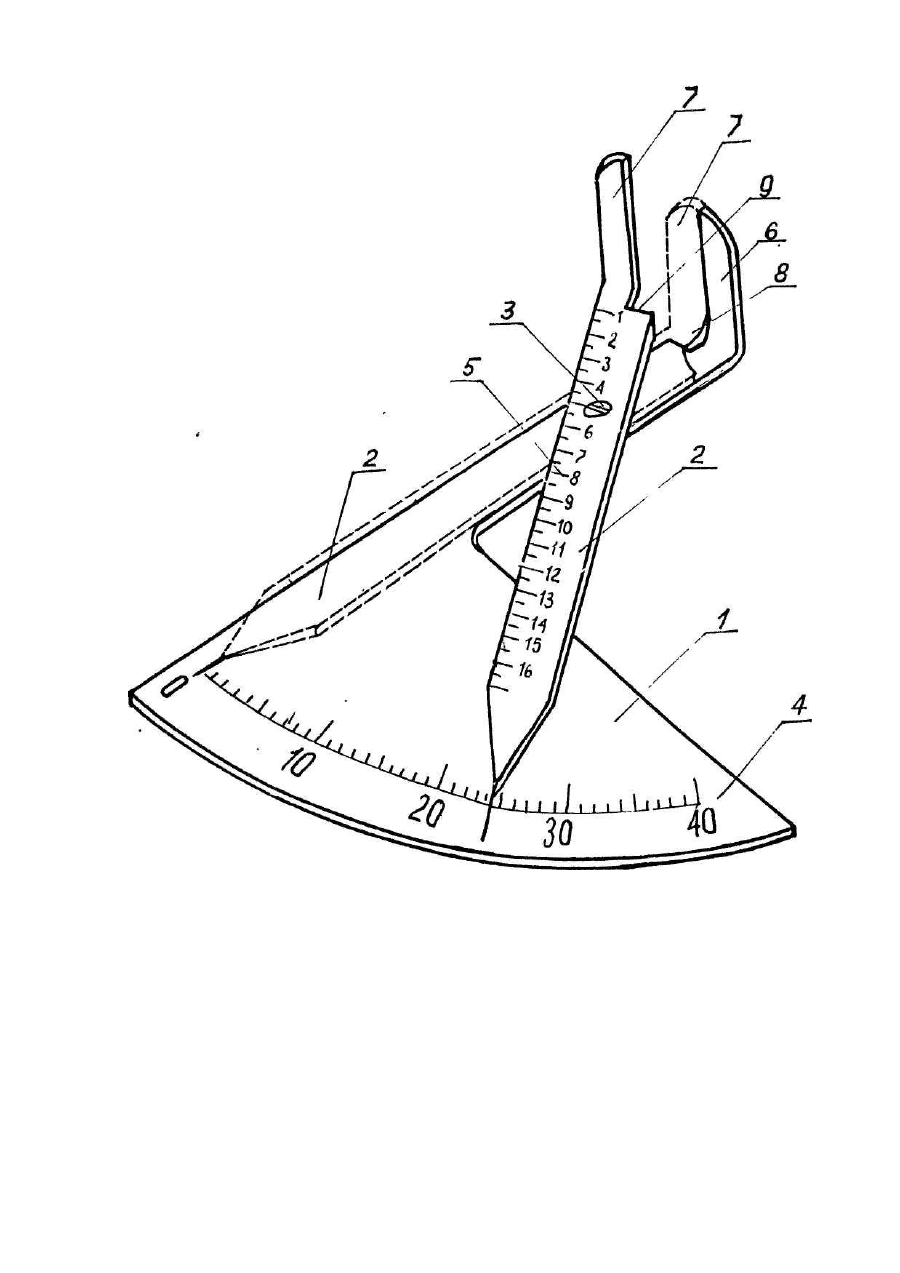

Пристрій для вимірювання діаметру та довжини дійки

Изобретение относится к области сельского хозяйства, в частности к устройствам по оценке коров, пригодных к машинному доению по размерным характеристикам сосков вымени их расположению. Известно устройство для оценки коров по пригодности к машинному доению по размерным характеристикам сосков вымени их расположению [Карташов Л.П. и др. "Правильный отбор коров - основа эффективного машинного доения", Челябинск, Южно-Уральское книжное изд-во, 1976, с. 38]. Панель прибора изготовлена из органического стекла, и на панели крепятся шурупами щупы и кольцо, которое поворачивает в пазах панели на штифтах. В свою очередь кольцо проводками возвратнопоступательно перемещает щупы. Стрелка указывает на шкале диаметр соска, движок с отверстием указывает длину соска. Известное устройство универсальное, им производят много измерений, но точность измерения недостаточна, длительность настройки настораживает животного, появляются сократительные функции у соска, что снижает точность измерения. Известен также прибор для измерения диаметров в процессе обработки, который содержит кулисный узел, связывающий измерительные ножки друг с другом, измерительную шкалу [Авт.св. №859791, кл. G 01 В 5/08, 1979]. Устройство работает следующим образом. Контакты и измерительные ножки по шкале настраиваются на необходимый размер. Затем измерительные ножки доводятся до касания с контролируемым предметом в диаметральной плоскости. По мере изменения диаметра контролируемой детали измерительные ножки сходятся. Однако это устройство громоздкое, стационарное, приспособлено для автоматизированного контроля диаметра. В основу изобретения поставлена задача усовершенствовать устройство для измерения диаметра и длины соска вымени таким образом, чтобы оно позволило устранить сократительные функции соска, реакцию животного на касание, что приведет к упрощению измерения без снижения точности. Поставленная задача решается тем, что в известном устройстве, содержащем кулисный узел, связывающий измерительные ножки друг с другом, измерительную шкалу согласно изобретению на одной ножке расположена по дуге измерительная шкала диаметра, на второй - измерительная шкала длины, причем окончание шкалы длины совмещают с нулевым показанием шкалы диаметра. Концы ножек имеют Г-образную форму с противоположными частичными вырезами. Анализ известных решений по источникам научно-технической и патентной документации не выявил устройств для измерения диаметра и длины соска вымени с отличительными признаками заявляемого изобретения, что подтверждает новизну и изобретательский уровень предлагаемого решения. На чертеже представлено устройство для измерения диаметра и длины соска. Устройство имеет измерительные ножки 1 и 2, кулисный узел 3, дуговую измерительную шкалу диаметра 4, измерительную шкалу длины 5, Г-образные изгибы ножек 6 и 7 с частичными вырезами 8 и 9. Устройство работает следующим образом. Измерительные ножки 1 и 2 совмещают так, чтобы шкала длины 5 совпала с нулевым положением шкалы диаметра 4, производят по шкале 5 измерение длины соска. Раздвигают измерительные ножки 1 и 2 и Гобразными окончаниями 6 и 7 обхватывает сосок вымени, по шкале 4 ножки 1 смотрят показание диаметра соска вымени. Выполнение окончаний измерительных ножек с Г-образными изгибами с противоположными частичными вырезами позволяет производить обхват соска и касание без раздражения животного и без его реакции на касание, что повышает точность измерения, т.к. соски в момент измерения не теряют своей первоначальной формы. При одном подводе устройства к соску вымени производят быстро измерение длины соска и его диаметра. Животное не успевает отреагировать на прикосновение. Устройство не сложно при изготовлении, не требует квалификации при обслуживании, безопасно S работе.
