Засіб індикації розкриття закупорювального пристрою для пляшки з рідиною

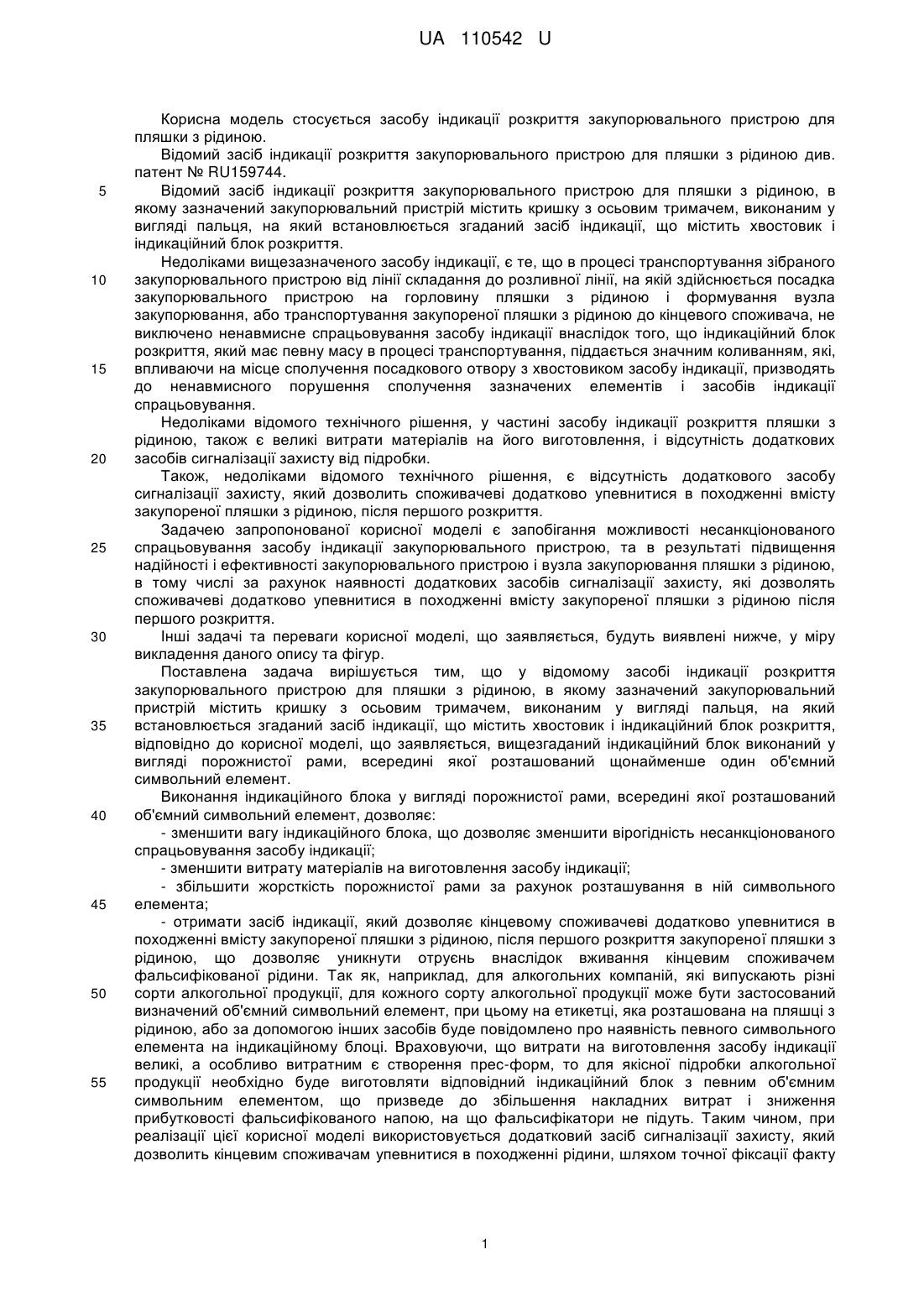

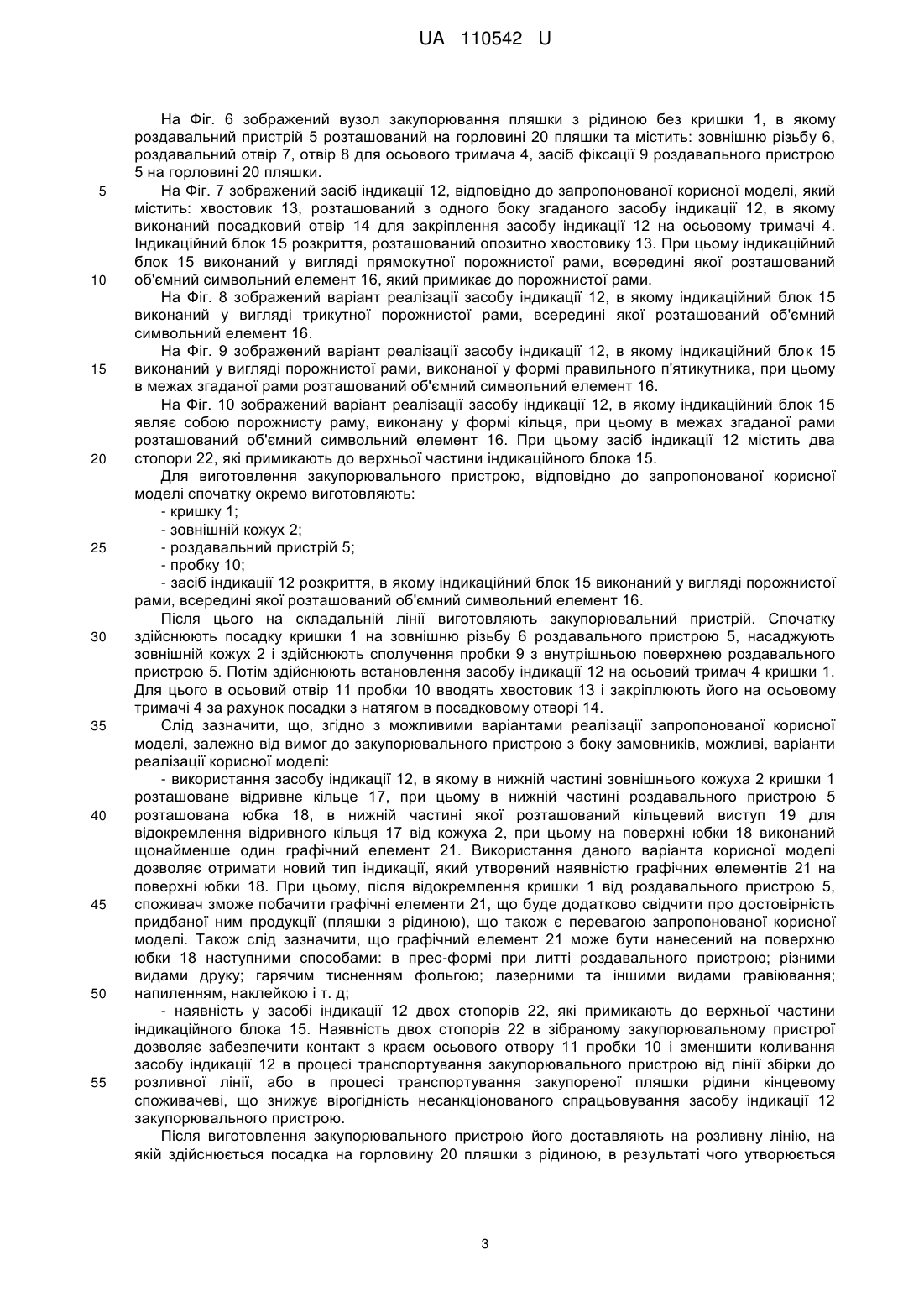

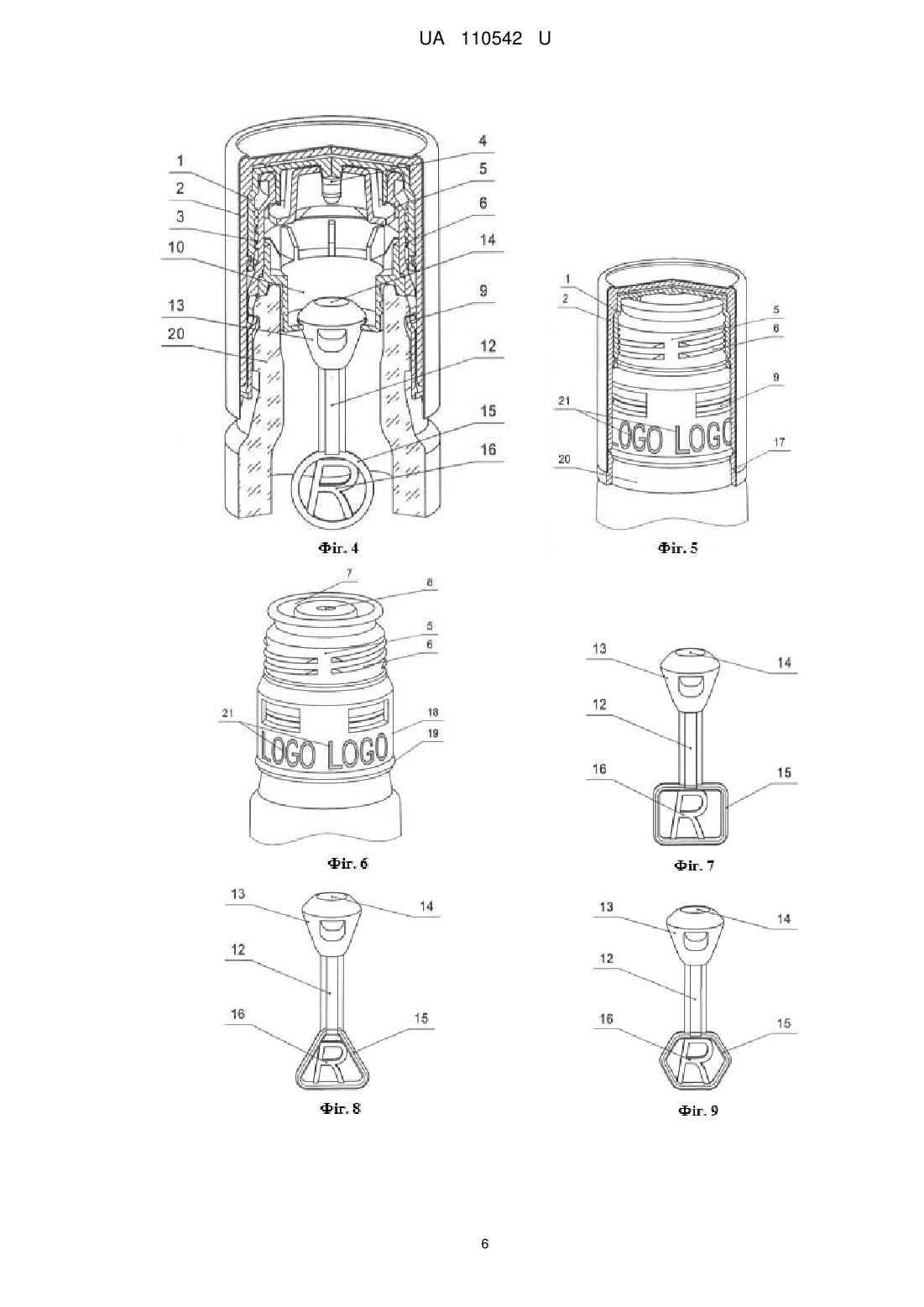

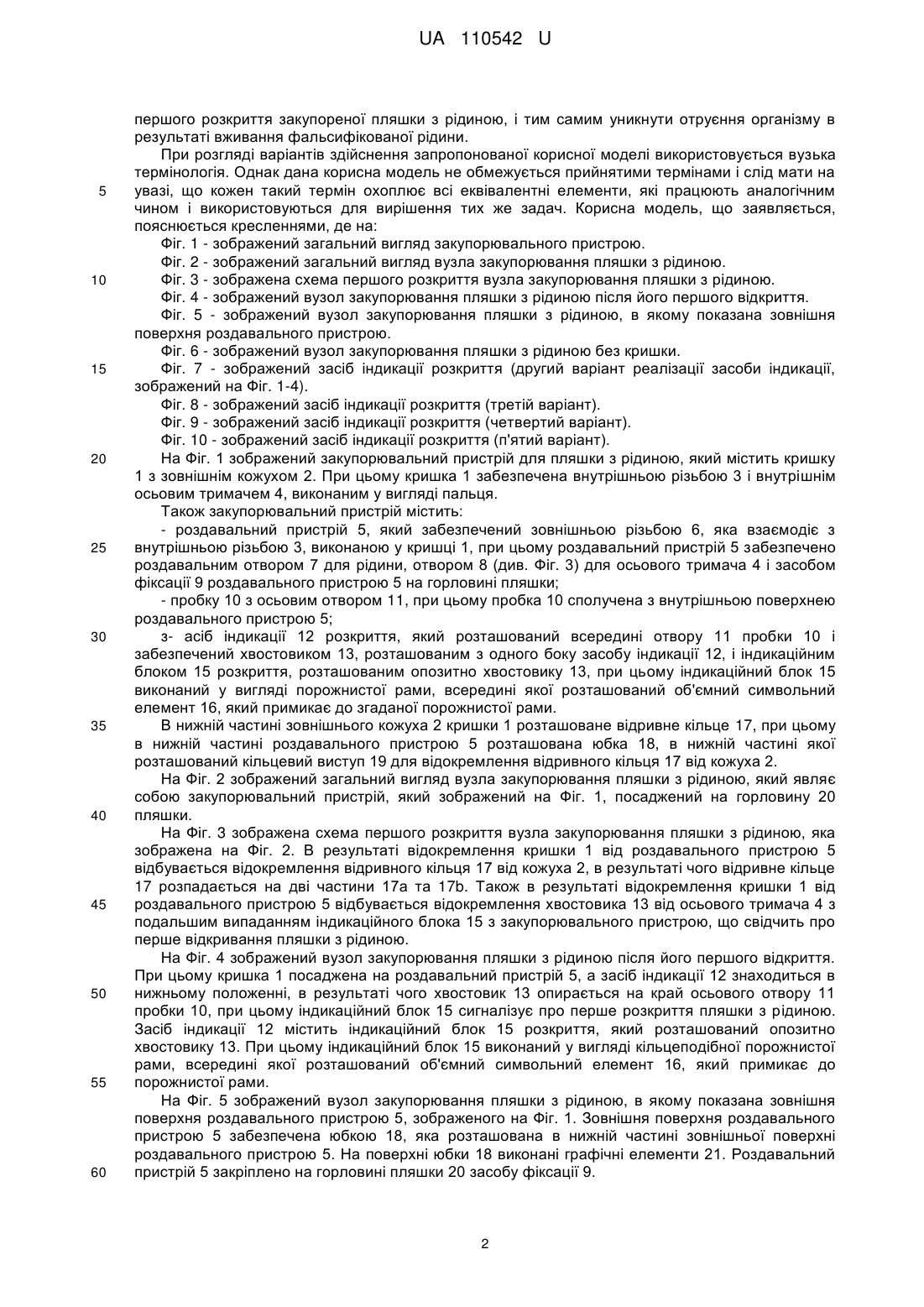

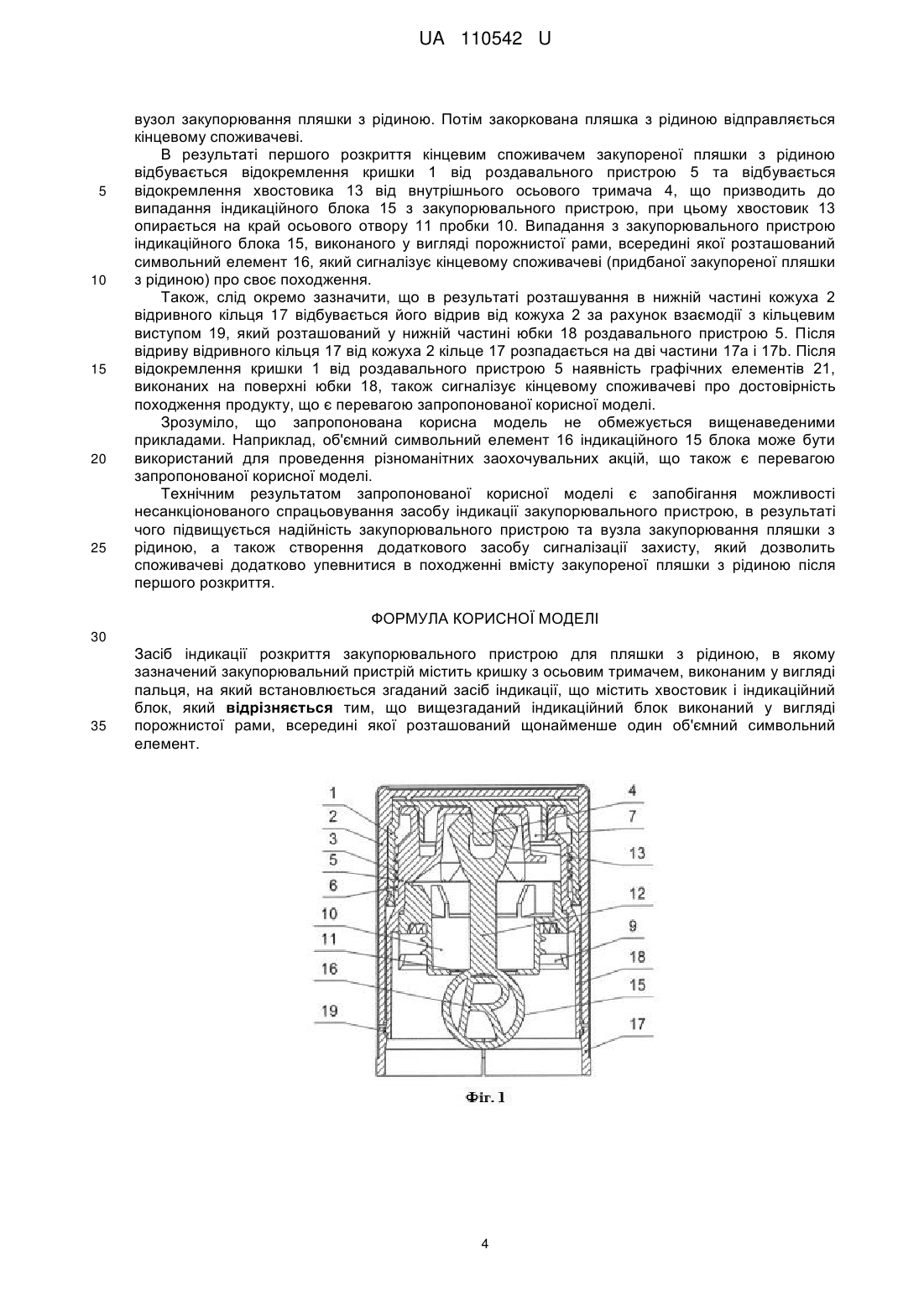

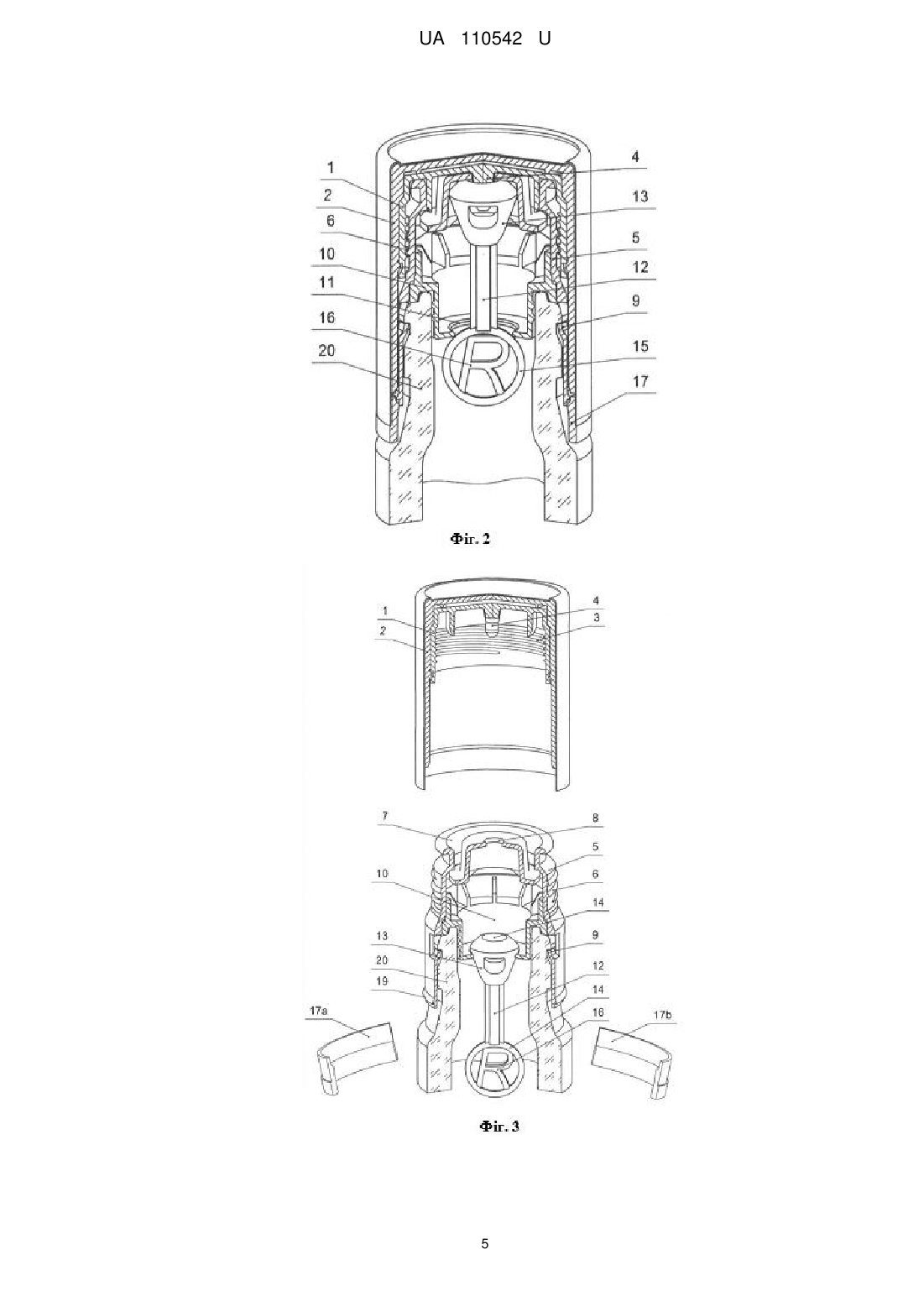

Реферат: Засіб індикації розкриття закупорювального пристрою для пляшки з рідиною, в якому зазначений закупорювальний пристрій містить кришку з осьовим тримачем, виконаним у вигляді пальця, на який встановлюється згаданий засіб індикації, що містить хвостовик і індикаційний блок. Крім цього, вищезгаданий індикаційний блок виконаний у вигляді порожнистої рами, всередині якої розташований щонайменше один об'ємний символьний елемент. UA 110542 U (12) UA 110542 U UA 110542 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель стосується засобу індикації розкриття закупорювального пристрою для пляшки з рідиною. Відомий засіб індикації розкриття закупорювального пристрою для пляшки з рідиною див. патент № RU159744. Відомий засіб індикації розкриття закупорювального пристрою для пляшки з рідиною, в якому зазначений закупорювальний пристрій містить кришку з осьовим тримачем, виконаним у вигляді пальця, на який встановлюється згаданий засіб індикації, що містить хвостовик і індикаційний блок розкриття. Недоліками вищезазначеного засобу індикації, є те, що в процесі транспортування зібраного закупорювального пристрою від лінії складання до розливної лінії, на якій здійснюється посадка закупорювального пристрою на горловину пляшки з рідиною і формування вузла закупорювання, або транспортування закупореної пляшки з рідиною до кінцевого споживача, не виключено ненавмисне спрацьовування засобу індикації внаслідок того, що індикаційний блок розкриття, який має певну масу в процесі транспортування, піддається значним коливанням, які, впливаючи на місце сполучення посадкового отвору з хвостовиком засобу індикації, призводять до ненавмисного порушення сполучення зазначених елементів і засобів індикації спрацьовування. Недоліками відомого технічного рішення, у частині засобу індикації розкриття пляшки з рідиною, також є великі витрати матеріалів на його виготовлення, і відсутність додаткових засобів сигналізації захисту від підробки. Також, недоліками відомого технічного рішення, є відсутність додаткового засобу сигналізації захисту, який дозволить споживачеві додатково упевнитися в походженні вмісту закупореної пляшки з рідиною, після першого розкриття. Задачею запропонованої корисної моделі є запобігання можливості несанкціонованого спрацьовування засобу індикації закупорювального пристрою, та в результаті підвищення надійності і ефективності закупорювального пристрою і вузла закупорювання пляшки з рідиною, в тому числі за рахунок наявності додаткових засобів сигналізації захисту, які дозволять споживачеві додатково упевнитися в походженні вмісту закупореної пляшки з рідиною після першого розкриття. Інші задачі та переваги корисної моделі, що заявляється, будуть виявлені нижче, у міру викладення даного опису та фігур. Поставлена задача вирішується тим, що у відомому засобі індикації розкриття закупорювального пристрою для пляшки з рідиною, в якому зазначений закупорювальний пристрій містить кришку з осьовим тримачем, виконаним у вигляді пальця, на який встановлюється згаданий засіб індикації, що містить хвостовик і індикаційний блок розкриття, відповідно до корисної моделі, що заявляється, вищезгаданий індикаційний блок виконаний у вигляді порожнистої рами, всередині якої розташований щонайменше один об'ємний символьний елемент. Виконання індикаційного блока у вигляді порожнистої рами, всередині якої розташований об'ємний символьний елемент, дозволяє: - зменшити вагу індикаційного блока, що дозволяє зменшити вірогідність несанкціонованого спрацьовування засобу індикації; - зменшити витрату матеріалів на виготовлення засобу індикації; - збільшити жорсткість порожнистої рами за рахунок розташування в ній символьного елемента; - отримати засіб індикації, який дозволяє кінцевому споживачеві додатково упевнитися в походженні вмісту закупореної пляшки з рідиною, після першого розкриття закупореної пляшки з рідиною, що дозволяє уникнути отруєнь внаслідок вживання кінцевим споживачем фальсифікованої рідини. Так як, наприклад, для алкогольних компаній, які випускають різні сорти алкогольної продукції, для кожного сорту алкогольної продукції може бути застосований визначений об'ємний символьний елемент, при цьому на етикетці, яка розташована на пляшці з рідиною, або за допомогою інших засобів буде повідомлено про наявність певного символьного елемента на індикаційному блоці. Враховуючи, що витрати на виготовлення засобу індикації великі, а особливо витратним є створення прес-форм, то для якісної підробки алкогольної продукції необхідно буде виготовляти відповідний індикаційний блок з певним об'ємним символьним елементом, що призведе до збільшення накладних витрат і зниження прибутковості фальсифікованого напою, на що фальсифікатори не підуть. Таким чином, при реалізації цієї корисної моделі використовується додатковий засіб сигналізації захисту, який дозволить кінцевим споживачам упевнитися в походженні рідини, шляхом точної фіксації факту 1 UA 110542 U 5 10 15 20 25 30 35 40 45 50 55 60 першого розкриття закупореної пляшки з рідиною, і тим самим уникнути отруєння організму в результаті вживання фальсифікованої рідини. При розгляді варіантів здійснення запропонованої корисної моделі використовується вузька термінологія. Однак дана корисна модель не обмежується прийнятими термінами і слід мати на увазі, що кожен такий термін охоплює всі еквівалентні елементи, які працюють аналогічним чином і використовуються для вирішення тих же задач. Корисна модель, що заявляється, пояснюється кресленнями, де на: Фіг. 1 - зображений загальний вигляд закупорювального пристрою. Фіг. 2 - зображений загальний вигляд вузла закупорювання пляшки з рідиною. Фіг. 3 - зображена схема першого розкриття вузла закупорювання пляшки з рідиною. Фіг. 4 - зображений вузол закупорювання пляшки з рідиною після його першого відкриття. Фіг. 5 - зображений вузол закупорювання пляшки з рідиною, в якому показана зовнішня поверхня роздавального пристрою. Фіг. 6 - зображений вузол закупорювання пляшки з рідиною без кришки. Фіг. 7 - зображений засіб індикації розкриття (другий варіант реалізації засоби індикації, зображений на Фіг. 1-4). Фіг. 8 - зображений засіб індикації розкриття (третій варіант). Фіг. 9 - зображений засіб індикації розкриття (четвертий варіант). Фіг. 10 - зображений засіб індикації розкриття (п'ятий варіант). На Фіг. 1 зображений закупорювальний пристрій для пляшки з рідиною, який містить кришку 1 з зовнішнім кожухом 2. При цьому кришка 1 забезпечена внутрішньою різьбою 3 і внутрішнім осьовим тримачем 4, виконаним у вигляді пальця. Також закупорювальний пристрій містить: - роздавальний пристрій 5, який забезпечений зовнішньою різьбою 6, яка взаємодіє з внутрішньою різьбою 3, виконаною у кришці 1, при цьому роздавальний пристрій 5 забезпечено роздавальним отвором 7 для рідини, отвором 8 (див. Фіг. 3) для осьового тримача 4 і засобом фіксації 9 роздавального пристрою 5 на горловині пляшки; - пробку 10 з осьовим отвором 11, при цьому пробка 10 сполучена з внутрішньою поверхнею роздавального пристрою 5; з- асіб індикації 12 розкриття, який розташований всередині отвору 11 пробки 10 і забезпечений хвостовиком 13, розташованим з одного боку засобу індикації 12, і індикаційним блоком 15 розкриття, розташованим опозитно хвостовику 13, при цьому індикаційний блок 15 виконаний у вигляді порожнистої рами, всередині якої розташований об'ємний символьний елемент 16, який примикає до згаданої порожнистої рами. В нижній частині зовнішнього кожуха 2 кришки 1 розташоване відривне кільце 17, при цьому в нижній частині роздавального пристрою 5 розташована юбка 18, в нижній частині якої розташований кільцевий виступ 19 для відокремлення відривного кільця 17 від кожуха 2. На Фіг. 2 зображений загальний вигляд вузла закупорювання пляшки з рідиною, який являє собою закупорювальний пристрій, який зображений на Фіг. 1, посаджений на горловину 20 пляшки. На Фіг. 3 зображена схема першого розкриття вузла закупорювання пляшки з рідиною, яка зображена на Фіг. 2. В результаті відокремлення кришки 1 від роздавального пристрою 5 відбувається відокремлення відривного кільця 17 від кожуха 2, в результаті чого відривне кільце 17 розпадається на дві частини 17а та 17b. Також в результаті відокремлення кришки 1 від роздавального пристрою 5 відбувається відокремлення хвостовика 13 від осьового тримача 4 з подальшим випаданням індикаційного блока 15 з закупорювального пристрою, що свідчить про перше відкривання пляшки з рідиною. На Фіг. 4 зображений вузол закупорювання пляшки з рідиною після його першого відкриття. При цьому кришка 1 посаджена на роздавальний пристрій 5, а засіб індикації 12 знаходиться в нижньому положенні, в результаті чого хвостовик 13 опирається на край осьового отвору 11 пробки 10, при цьому індикаційний блок 15 сигналізує про перше розкриття пляшки з рідиною. Засіб індикації 12 містить індикаційний блок 15 розкриття, який розташований опозитно хвостовику 13. При цьому індикаційний блок 15 виконаний у вигляді кільцеподібної порожнистої рами, всередині якої розташований об'ємний символьний елемент 16, який примикає до порожнистої рами. На Фіг. 5 зображений вузол закупорювання пляшки з рідиною, в якому показана зовнішня поверхня роздавального пристрою 5, зображеного на Фіг. 1. Зовнішня поверхня роздавального пристрою 5 забезпечена юбкою 18, яка розташована в нижній частині зовнішньої поверхні роздавального пристрою 5. На поверхні юбки 18 виконані графічні елементи 21. Роздавальний пристрій 5 закріплено на горловині пляшки 20 засобу фіксації 9. 2 UA 110542 U 5 10 15 20 25 30 35 40 45 50 55 На Фіг. 6 зображений вузол закупорювання пляшки з рідиною без кришки 1, в якому роздавальний пристрій 5 розташований на горловині 20 пляшки та містить: зовнішню різьбу 6, роздавальний отвір 7, отвір 8 для осьового тримача 4, засіб фіксації 9 роздавального пристрою 5 на горловині 20 пляшки. На Фіг. 7 зображений засіб індикації 12, відповідно до запропонованої корисної моделі, який містить: хвостовик 13, розташований з одного боку згаданого засобу індикації 12, в якому виконаний посадковий отвір 14 для закріплення засобу індикації 12 на осьовому тримачі 4. Індикаційний блок 15 розкриття, розташований опозитно хвостовику 13. При цьому індикаційний блок 15 виконаний у вигляді прямокутної порожнистої рами, всередині якої розташований об'ємний символьний елемент 16, який примикає до порожнистої рами. На Фіг. 8 зображений варіант реалізації засобу індикації 12, в якому індикаційний блок 15 виконаний у вигляді трикутної порожнистої рами, всередині якої розташований об'ємний символьний елемент 16. На Фіг. 9 зображений варіант реалізації засобу індикації 12, в якому індикаційний блок 15 виконаний у вигляді порожнистої рами, виконаної у формі правильного п'ятикутника, при цьому в межах згаданої рами розташований об'ємний символьний елемент 16. На Фіг. 10 зображений варіант реалізації засобу індикації 12, в якому індикаційний блок 15 являє собою порожнисту раму, виконану у формі кільця, при цьому в межах згаданої рами розташований об'ємний символьний елемент 16. При цьому засіб індикації 12 містить два стопори 22, які примикають до верхньої частини індикаційного блока 15. Для виготовлення закупорювального пристрою, відповідно до запропонованої корисної моделі спочатку окремо виготовляють: - кришку 1; - зовнішній кожух 2; - роздавальний пристрій 5; - пробку 10; - засіб індикації 12 розкриття, в якому індикаційний блок 15 виконаний у вигляді порожнистої рами, всередині якої розташований об'ємний символьний елемент 16. Після цього на складальній лінії виготовляють закупорювальний пристрій. Спочатку здійснюють посадку кришки 1 на зовнішню різьбу 6 роздавального пристрою 5, насаджують зовнішній кожух 2 і здійснюють сполучення пробки 9 з внутрішньою поверхнею роздавального пристрою 5. Потім здійснюють встановлення засобу індикації 12 на осьовий тримач 4 кришки 1. Для цього в осьовий отвір 11 пробки 10 вводять хвостовик 13 і закріплюють його на осьовому тримачі 4 за рахунок посадки з натягом в посадковому отворі 14. Слід зазначити, що, згідно з можливими варіантами реалізації запропонованої корисної моделі, залежно від вимог до закупорювального пристрою з боку замовників, можливі, варіанти реалізації корисної моделі: - використання засобу індикації 12, в якому в нижній частині зовнішнього кожуха 2 кришки 1 розташоване відривне кільце 17, при цьому в нижній частині роздавального пристрою 5 розташована юбка 18, в нижній частині якої розташований кільцевий виступ 19 для відокремлення відривного кільця 17 від кожуха 2, при цьому на поверхні юбки 18 виконаний щонайменше один графічний елемент 21. Використання даного варіанта корисної моделі дозволяє отримати новий тип індикації, який утворений наявністю графічних елементів 21 на поверхні юбки 18. При цьому, після відокремлення кришки 1 від роздавального пристрою 5, споживач зможе побачити графічні елементи 21, що буде додатково свідчити про достовірність придбаної ним продукції (пляшки з рідиною), що також є перевагою запропонованої корисної моделі. Також слід зазначити, що графічний елемент 21 може бути нанесений на поверхню юбки 18 наступними способами: в прес-формі при литті роздавального пристрою; різними видами друку; гарячим тисненням фольгою; лазерними та іншими видами гравіювання; напиленням, наклейкою і т. д; - наявність у засобі індикації 12 двох стопорів 22, які примикають до верхньої частини індикаційного блока 15. Наявність двох стопорів 22 в зібраному закупорювальному пристрої дозволяє забезпечити контакт з краєм осьового отвору 11 пробки 10 і зменшити коливання засобу індикації 12 в процесі транспортування закупорювального пристрою від лінії збірки до розливної лінії, або в процесі транспортування закупореної пляшки рідини кінцевому споживачеві, що знижує вірогідність несанкціонованого спрацьовування засобу індикації 12 закупорювального пристрою. Після виготовлення закупорювального пристрою його доставляють на розливну лінію, на якій здійснюється посадка на горловину 20 пляшки з рідиною, в результаті чого утворюється 3 UA 110542 U 5 10 15 20 25 вузол закупорювання пляшки з рідиною. Потім закоркована пляшка з рідиною відправляється кінцевому споживачеві. В результаті першого розкриття кінцевим споживачем закупореної пляшки з рідиною відбувається відокремлення кришки 1 від роздавального пристрою 5 та відбувається відокремлення хвостовика 13 від внутрішнього осьового тримача 4, що призводить до випадання індикаційного блока 15 з закупорювального пристрою, при цьому хвостовик 13 опирається на край осьового отвору 11 пробки 10. Випадання з закупорювального пристрою індикаційного блока 15, виконаного у вигляді порожнистої рами, всередині якої розташований символьний елемент 16, який сигналізує кінцевому споживачеві (придбаної закупореної пляшки з рідиною) про своє походження. Також, слід окремо зазначити, що в результаті розташування в нижній частині кожуха 2 відривного кільця 17 відбувається його відрив від кожуха 2 за рахунок взаємодії з кільцевим виступом 19, який розташований у нижній частині юбки 18 роздавального пристрою 5. Після відриву відривного кільця 17 від кожуха 2 кільце 17 розпадається на дві частини 17а і 17b. Після відокремлення кришки 1 від роздавального пристрою 5 наявність графічних елементів 21, виконаних на поверхні юбки 18, також сигналізує кінцевому споживачеві про достовірність походження продукту, що є перевагою запропонованої корисної моделі. Зрозуміло, що запропонована корисна модель не обмежується вищенаведеними прикладами. Наприклад, об'ємний символьний елемент 16 індикаційного 15 блока може бути використаний для проведення різноманітних заохочувальних акцій, що також є перевагою запропонованої корисної моделі. Технічним результатом запропонованої корисної моделі є запобігання можливості несанкціонованого спрацьовування засобу індикації закупорювального пристрою, в результаті чого підвищується надійність закупорювального пристрою та вузла закупорювання пляшки з рідиною, а також створення додаткового засобу сигналізації захисту, який дозволить споживачеві додатково упевнитися в походженні вмісту закупореної пляшки з рідиною після першого розкриття. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 35 Засіб індикації розкриття закупорювального пристрою для пляшки з рідиною, в якому зазначений закупорювальний пристрій містить кришку з осьовим тримачем, виконаним у вигляді пальця, на який встановлюється згаданий засіб індикації, що містить хвостовик і індикаційний блок, який відрізняється тим, що вищезгаданий індикаційний блок виконаний у вигляді порожнистої рами, всередині якої розташований щонайменше один об'ємний символьний елемент. 4 UA 110542 U 5 UA 110542 U 6 UA 110542 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 7
