Пристрій для транспортування і очистки коренебульбоплодів

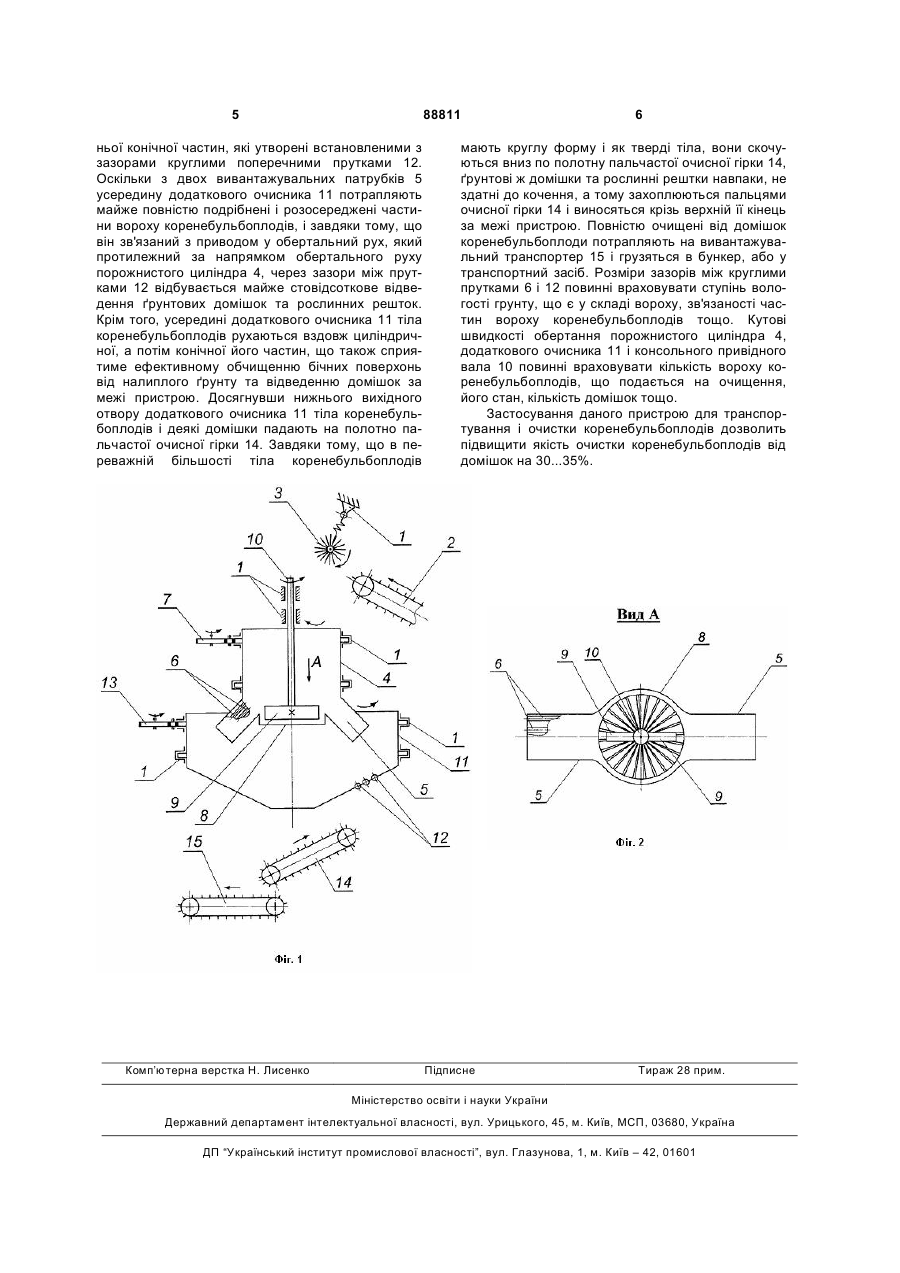

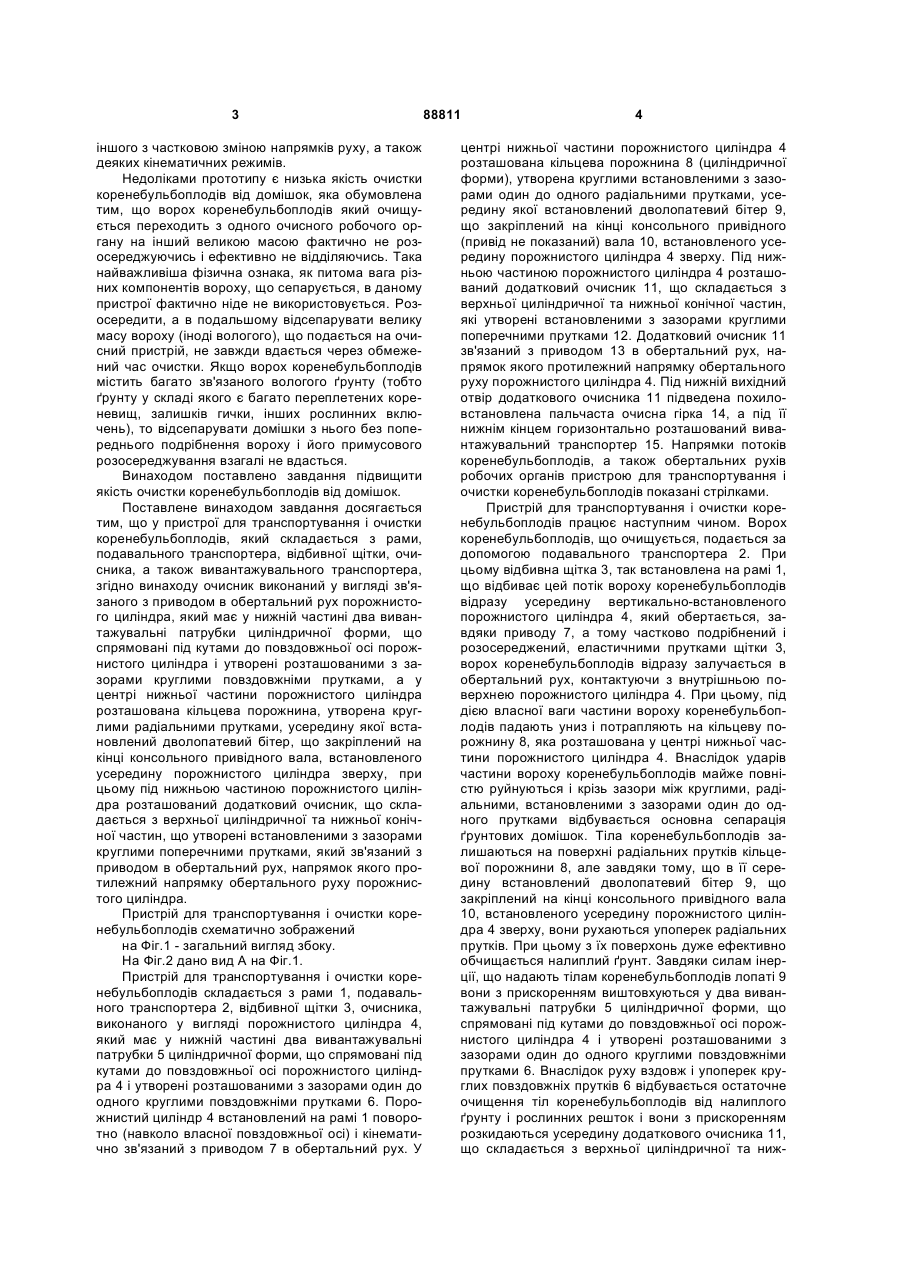

Пристрій для транспортування і очистки коренебульбоплодів, який складений з послідовно з’єднаних рами, подавального транспортера, відбивної щітки, очисника, а також вивантажувального транспортера, який відрізняється тим, що очисник виконаний у вигляді зв'язаного з приводом в обертальний рух порожнистого циліндра, який має 3 іншого з частковою зміною напрямків руху, а також деяких кінематичних режимів. Недоліками прототипу є низька якість очистки коренебульбоплодів від домішок, яка обумовлена тим, що ворох коренебульбоплодів який очищується переходить з одного очисного робочого органу на інший великою масою фактично не розосереджуючись і ефективно не відділяючись. Така найважливіша фізична ознака, як питома вага різних компонентів вороху, що сепарується, в даному пристрої фактично ніде не використовується. Розосередити, а в подальшому відсепарувати велику масу вороху (іноді вологого), що подається на очисний пристрій, не завжди вдається через обмежений час очистки. Якщо ворох коренебульбоплодів містить багато зв'язаного вологого ґрунту (тобто ґрунту у складі якого є багато переплетених кореневищ, залишків гички, інших рослинних включень), то відсепарувати домішки з нього без попереднього подрібнення вороху і його примусового розосереджування взагалі не вдасться. Винаходом поставлено завдання підвищити якість очистки коренебульбоплодів від домішок. Поставлене винаходом завдання досягається тим, що у пристрої для транспортування і очистки коренебульбоплодів, який складається з рами, подавального транспортера, відбивної щітки, очисника, а також вивантажувального транспортера, згідно винаходу очисник виконаний у вигляді зв'язаного з приводом в обертальний рух порожнистого циліндра, який має у нижній частині два вивантажувальні патрубки циліндричної форми, що спрямовані під кутами до повздовжньої осі порожнистого циліндра і утворені розташованими з зазорами круглими повздовжніми прутками, а у центрі нижньої частини порожнистого циліндра розташована кільцева порожнина, утворена круглими радіальними прутками, усередину якої встановлений дволопатевий бітер, що закріплений на кінці консольного привідного вала, встановленого усередину порожнистого циліндра зверху, при цьому під нижньою частиною порожнистого циліндра розташований додатковий очисник, що складається з верхньої циліндричної та нижньої конічної частин, що утворені встановленими з зазорами круглими поперечними прутками, який зв'язаний з приводом в обертальний рух, напрямок якого протилежний напрямку обертального руху порожнистого циліндра. Пристрій для транспортування і очистки коренебульбоплодів схематично зображений на Фіг.1 - загальний вигляд збоку. На Фіг.2 дано вид А на Фіг.1. Пристрій для транспортування і очистки коренебульбоплодів складається з рами 1, подавального транспортера 2, відбивної щітки 3, очисника, виконаного у вигляді порожнистого циліндра 4, який має у нижній частині два вивантажувальні патрубки 5 циліндричної форми, що спрямовані під кутами до повздовжньої осі порожнистого циліндра 4 і утворені розташованими з зазорами один до одного круглими повздовжніми прутками 6. Порожнистий циліндр 4 встановлений на рамі 1 поворотно (навколо власної повздовжньої осі) і кінематично зв'язаний з приводом 7 в обертальний рух. У 88811 4 центрі нижньої частини порожнистого циліндра 4 розташована кільцева порожнина 8 (циліндричної форми), утворена круглими встановленими з зазорами один до одного радіальними прутками, усередину якої встановлений дволопатевий бітер 9, що закріплений на кінці консольного привідного (привід не показаний) вала 10, встановленого усередину порожнистого циліндра 4 зверху. Під нижньою частиною порожнистого циліндра 4 розташований додатковий очисник 11, що складається з верхньої циліндричної та нижньої конічної частин, які утворені встановленими з зазорами круглими поперечними прутками 12. Додатковий очисник 11 зв'язаний з приводом 13 в обертальний рух, напрямок якого протилежний напрямку обертального руху порожнистого циліндра 4. Під нижній вихідний отвір додаткового очисника 11 підведена похиловстановлена пальчаста очисна гірка 14, а під її нижнім кінцем горизонтально розташований вивантажувальний транспортер 15. Напрямки потоків коренебульбоплодів, а також обертальних рухів робочих органів пристрою для транспортування і очистки коренебульбоплодів показані стрілками. Пристрій для транспортування і очистки коренебульбоплодів працює наступним чином. Ворох коренебульбоплодів, що очищується, подається за допомогою подавального транспортера 2. При цьому відбивна щітка 3, так встановлена на рамі 1, що відбиває цей потік вороху коренебульбоплодів відразу усередину вертикально-встановленого порожнистого циліндра 4, який обертається, завдяки приводу 7, а тому частково подрібнений і розосереджений, еластичними прутками щітки 3, ворох коренебульбоплодів відразу залучається в обертальний рух, контактуючи з внутрішньою поверхнею порожнистого циліндра 4. При цьому, під дією власної ваги частини вороху коренебульбоплодів падають униз і потрапляють на кільцеву порожнину 8, яка розташована у центрі нижньої частини порожнистого циліндра 4. Внаслідок ударів частини вороху коренебульбоплодів майже повністю руйнуються і крізь зазори між круглими, радіальними, встановленими з зазорами один до одного прутками відбувається основна сепарація ґрунтових домішок. Тіла коренебульбоплодів залишаються на поверхні радіальних прутків кільцевої порожнини 8, але завдяки тому, що в її середину встановлений дволопатевий бітер 9, що закріплений на кінці консольного привідного вала 10, встановленого усередину порожнистого циліндра 4 зверху, вони рухаються упоперек радіальних прутків. При цьому з їх поверхонь дуже ефективно обчищається налиплий ґрунт. Завдяки силам інерції, що надають тілам коренебульбоплодів лопаті 9 вони з прискоренням виштовхуються у два вивантажувальні патрубки 5 циліндричної форми, що спрямовані під кутами до повздовжньої осі порожнистого циліндра 4 і утворені розташованими з зазорами один до одного круглими повздовжніми прутками 6. Внаслідок руху вздовж і упоперек круглих повздовжніх прутків 6 відбувається остаточне очищення тіл коренебульбоплодів від налиплого ґрунту і рослинних решток і вони з прискоренням розкидаються усередину додаткового очисника 11, що складається з верхньої циліндричної та ниж 5 88811 ньої конічної частин, які утворені встановленими з зазорами круглими поперечними прутками 12. Оскільки з двох вивантажувальних патрубків 5 усередину додаткового очисника 11 потрапляють майже повністю подрібнені і розосереджені частини вороху коренебульбоплодів, і завдяки тому, що він зв'язаний з приводом у обертальний рух, який протилежний за напрямком обертального руху порожнистого циліндра 4, через зазори між прутками 12 відбувається майже стовідсоткове відведення ґрунтових домішок та рослинних решток. Крім того, усередині додаткового очисника 11 тіла коренебульбоплодів рухаються вздовж циліндричної, а потім конічної його частин, що також сприятиме ефективному обчищенню бічних поверхонь від налиплого ґрунту та відведенню домішок за межі пристрою. Досягнувши нижнього вихідного отвору додаткового очисника 11 тіла коренебульбоплодів і деякі домішки падають на полотно пальчастої очисної гірки 14. Завдяки тому, що в переважній більшості тіла коренебульбоплодів Комп’ютерна верстка Н. Лиcенко 6 мають круглу форму і як тверді тіла, вони скочуються вниз по полотну пальчастої очисної гірки 14, ґрунтові ж домішки та рослинні рештки навпаки, не здатні до кочення, а тому захоплюються пальцями очисної гірки 14 і виносяться крізь верхній її кінець за межі пристрою. Повністю очищені від домішок коренебульбоплоди потрапляють на вивантажувальний транспортер 15 і грузяться в бункер, або у транспортний засіб. Розміри зазорів між круглими прутками 6 і 12 повинні враховувати ступінь вологості грунту, що є у складі вороху, зв'язаності частин вороху коренебульбоплодів тощо. Кутові швидкості обертання порожнистого циліндра 4, додаткового очисника 11 і консольного привідного вала 10 повинні враховувати кількість вороху коренебульбоплодів, що подається на очищення, його стан, кількість домішок тощо. Застосування даного пристрою для транспортування і очистки коренебульбоплодів дозволить підвищити якість очистки коренебульбоплодів від домішок на 30...35%. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
