Ортопедичне корегуюче взуття

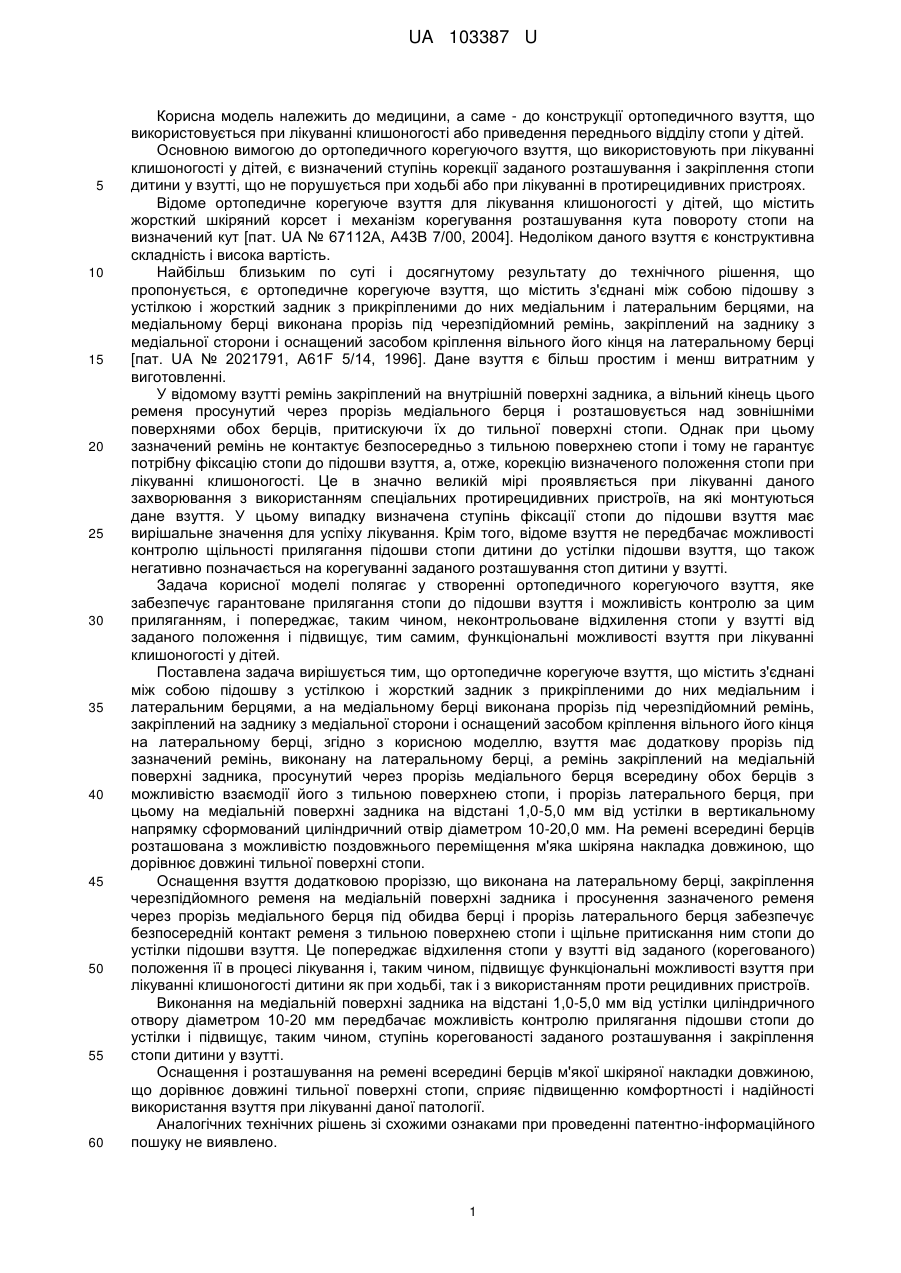

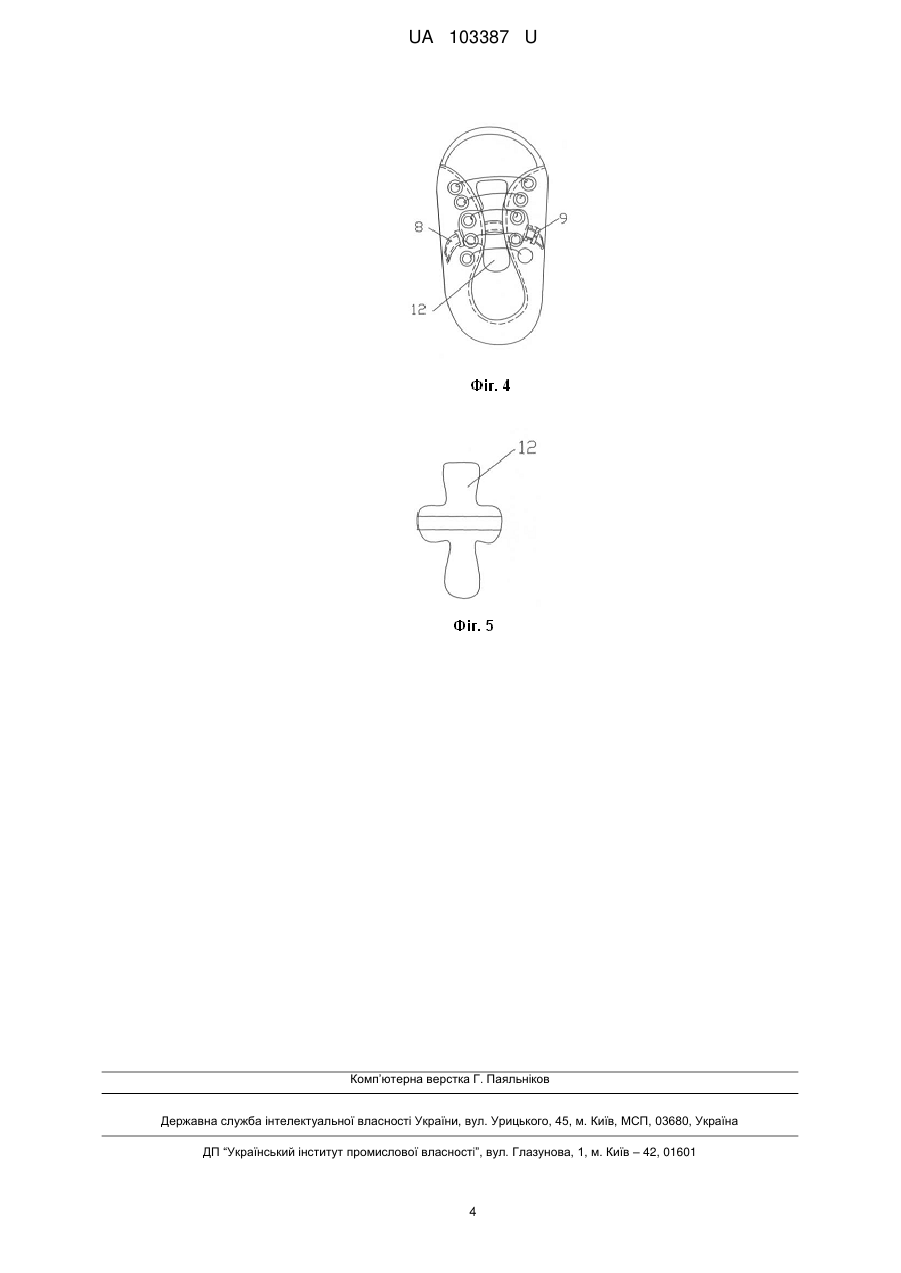

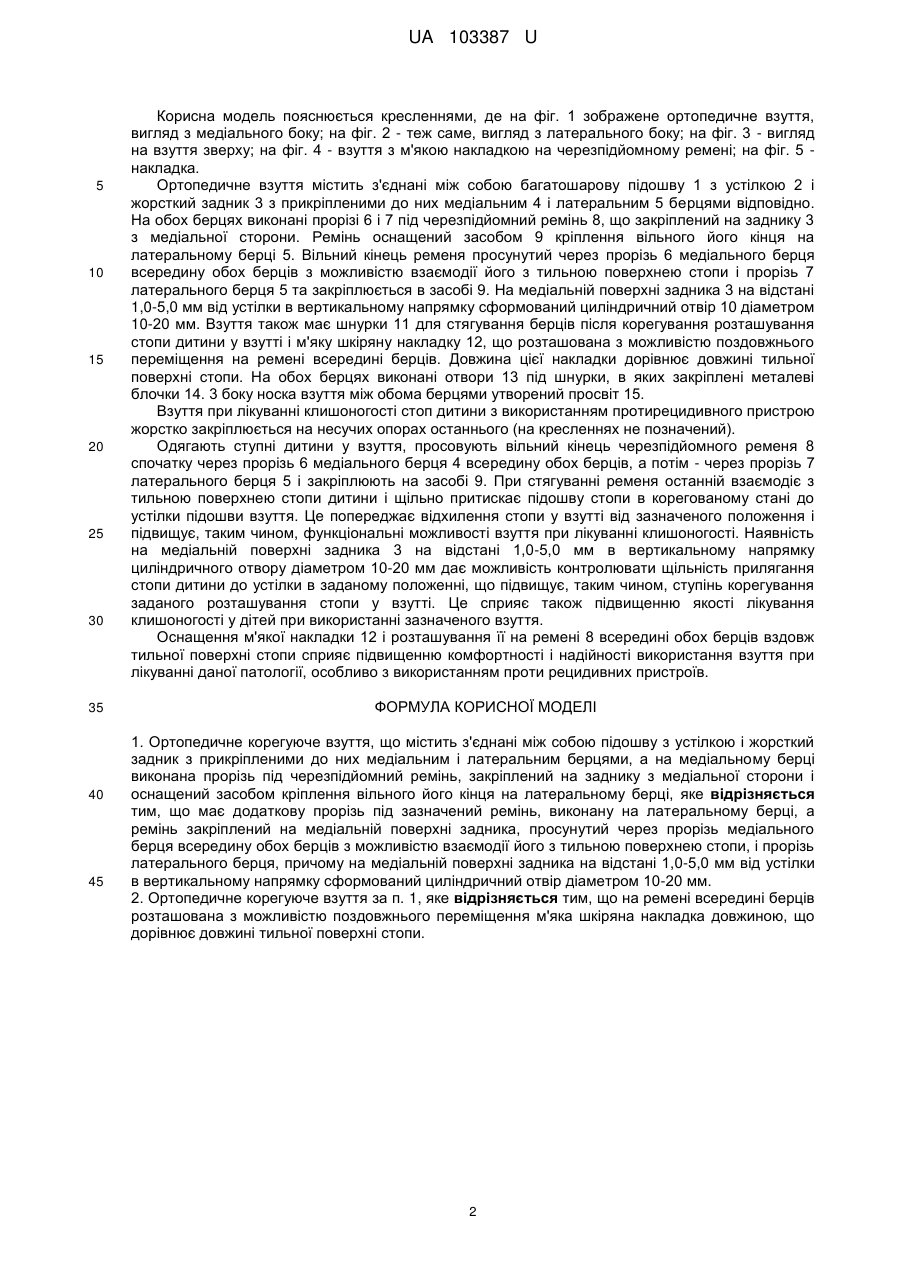

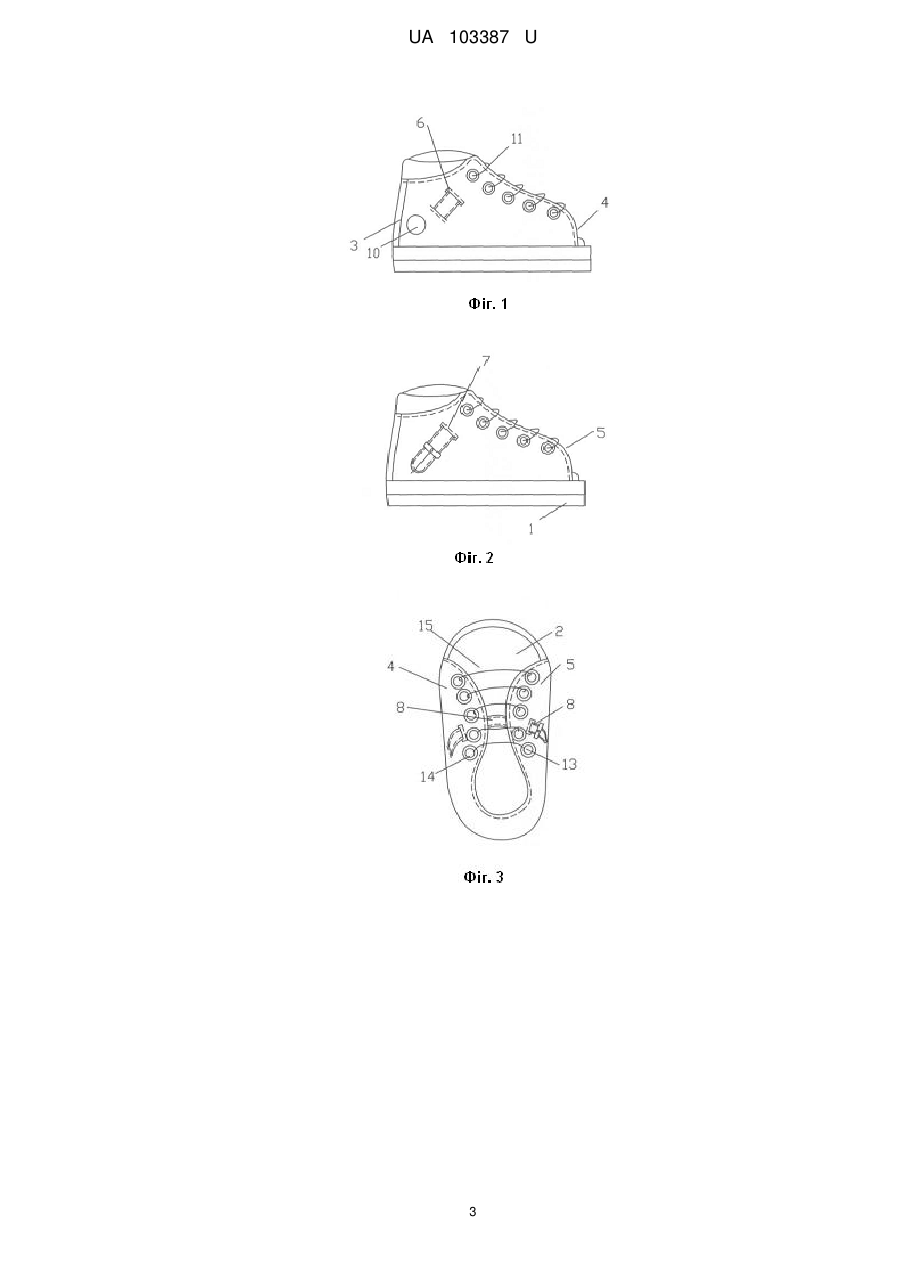

Реферат: Ортопедичне корегуюче взуття містить з'єднані між собою підошву з устілкою і жорсткий задник з прикріпленими до них медіальним і латеральним берцями. На медіальному берці виконана прорізь під черезпідйомний ремінь, закріплений на заднику з медіальної сторони і оснащений засобом кріплення вільного його кінця на латеральному берці. Взуття має додаткову прорізь під зазначений ремінь, виконану на латеральному берці. Ремінь закріплений на медіальній поверхні задника, просунутий через прорізь медіального берця всередину обох берців з можливістю взаємодії його з тильною поверхнею стопи, і прорізь латерального берця. На медіальній поверхні задника на відстані 1,0-5,0 мм від устілки в вертикальному напрямку сформований циліндричний отвір діаметром 10-20 мм. На ремені всередині берців розташована з можливістю поздовжнього переміщення м'яка шкіряна накладка довжиною, що дорівнює довжині тильної поверхні стопи. UA 103387 U (54) ОРТОПЕДИЧНЕ КОРЕГУЮЧЕ ВЗУТТЯ UA 103387 U UA 103387 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до медицини, а саме - до конструкції ортопедичного взуття, що використовується при лікуванні клишоногості або приведення переднього відділу стопи у дітей. Основною вимогою до ортопедичного корегуючого взуття, що використовують при лікуванні клишоногості у дітей, є визначений ступінь корекції заданого розташування і закріплення стопи дитини у взутті, що не порушується при ходьбі або при лікуванні в протирецидивних пристроях. Відоме ортопедичне корегуюче взуття для лікування клишоногості у дітей, що містить жорсткий шкіряний корсет і механізм корегування розташування кута повороту стопи на визначений кут [пат. UA № 67112А, А43В 7/00, 2004]. Недоліком даного взуття є конструктивна складність і висока вартість. Найбільш близьким по суті і досягнутому результату до технічного рішення, що пропонується, є ортопедичне корегуюче взуття, що містить з'єднані між собою підошву з устілкою і жорсткий задник з прикріпленими до них медіальним і латеральним берцями, на медіальному берці виконана прорізь під черезпідйомний ремінь, закріплений на заднику з медіальної сторони і оснащений засобом кріплення вільного його кінця на латеральному берці [пат. UA № 2021791, А61F 5/14, 1996]. Дане взуття є більш простим і менш витратним у виготовленні. У відомому взутті ремінь закріплений на внутрішній поверхні задника, а вільний кінець цього ременя просунутий через прорізь медіального берця і розташовується над зовнішніми поверхнями обох берців, притискуючи їх до тильної поверхні стопи. Однак при цьому зазначений ремінь не контактує безпосередньо з тильною поверхнею стопи і тому не гарантує потрібну фіксацію стопи до підошви взуття, а, отже, корекцію визначеного положення стопи при лікуванні клишоногості. Це в значно великій мірі проявляється при лікуванні даного захворювання з використанням спеціальних протирецидивних пристроїв, на які монтуються дане взуття. У цьому випадку визначена ступінь фіксації стопи до підошви взуття має вирішальне значення для успіху лікування. Крім того, відоме взуття не передбачає можливості контролю щільності прилягання підошви стопи дитини до устілки підошви взуття, що також негативно позначається на корегуванні заданого розташування стоп дитини у взутті. Задача корисної моделі полягає у створенні ортопедичного корегуючого взуття, яке забезпечує гарантоване прилягання стопи до підошви взуття і можливість контролю за цим приляганням, і попереджає, таким чином, неконтрольоване відхилення стопи у взутті від заданого положення і підвищує, тим самим, функціональні можливості взуття при лікуванні клишоногості у дітей. Поставлена задача вирішується тим, що ортопедичне корегуюче взуття, що містить з'єднані між собою підошву з устілкою і жорсткий задник з прикріпленими до них медіальним і латеральним берцями, а на медіальному берці виконана прорізь під черезпідйомний ремінь, закріплений на заднику з медіальної сторони і оснащений засобом кріплення вільного його кінця на латеральному берці, згідно з корисною моделлю, взуття має додаткову прорізь під зазначений ремінь, виконану на латеральному берці, а ремінь закріплений на медіальній поверхні задника, просунутий через прорізь медіального берця всередину обох берців з можливістю взаємодії його з тильною поверхнею стопи, і прорізь латерального берця, при цьому на медіальній поверхні задника на відстані 1,0-5,0 мм від устілки в вертикальному напрямку сформований циліндричний отвір діаметром 10-20,0 мм. На ремені всередині берців розташована з можливістю поздовжнього переміщення м'яка шкіряна накладка довжиною, що дорівнює довжині тильної поверхні стопи. Оснащення взуття додатковою проріззю, що виконана на латеральному берці, закріплення черезпідйомного ременя на медіальній поверхні задника і просунення зазначеного ременя через прорізь медіального берця під обидва берці і прорізь латерального берця забезпечує безпосередній контакт ременя з тильною поверхнею стопи і щільне притискання ним стопи до устілки підошви взуття. Це попереджає відхилення стопи у взутті від заданого (корегованого) положення її в процесі лікування і, таким чином, підвищує функціональні можливості взуття при лікуванні клишоногості дитини як при ходьбі, так і з використанням проти рецидивних пристроїв. Виконання на медіальній поверхні задника на відстані 1,0-5,0 мм від устілки циліндричного отвору діаметром 10-20 мм передбачає можливість контролю прилягання підошви стопи до устілки і підвищує, таким чином, ступінь корегованості заданого розташування і закріплення стопи дитини у взутті. Оснащення і розташування на ремені всередині берців м'якої шкіряної накладки довжиною, що дорівнює довжині тильної поверхні стопи, сприяє підвищенню комфортності і надійності використання взуття при лікуванні даної патології. Аналогічних технічних рішень зі схожими ознаками при проведенні патентно-інформаційного пошуку не виявлено. 1 UA 103387 U 5 10 15 20 25 30 35 40 45 Корисна модель пояснюється кресленнями, де на фіг. 1 зображене ортопедичне взуття, вигляд з медіального боку; на фіг. 2 - теж саме, вигляд з латерального боку; на фіг. 3 - вигляд на взуття зверху; на фіг. 4 - взуття з м'якою накладкою на черезпідйомному ремені; на фіг. 5 накладка. Ортопедичне взуття містить з'єднані між собою багатошарову підошву 1 з устілкою 2 і жорсткий задник 3 з прикріпленими до них медіальним 4 і латеральним 5 берцями відповідно. На обох берцях виконані прорізі 6 і 7 під черезпідйомний ремінь 8, що закріплений на заднику 3 з медіальної сторони. Ремінь оснащений засобом 9 кріплення вільного його кінця на латеральному берці 5. Вільний кінець ременя просунутий через прорізь 6 медіального берця всередину обох берців з можливістю взаємодії його з тильною поверхнею стопи і прорізь 7 латерального берця 5 та закріплюється в засобі 9. На медіальній поверхні задника 3 на відстані 1,0-5,0 мм від устілки в вертикальному напрямку сформований циліндричний отвір 10 діаметром 10-20 мм. Взуття також має шнурки 11 для стягування берців після корегування розташування стопи дитини у взутті і м'яку шкіряну накладку 12, що розташована з можливістю поздовжнього переміщення на ремені всередині берців. Довжина цієї накладки дорівнює довжині тильної поверхні стопи. На обох берцях виконані отвори 13 під шнурки, в яких закріплені металеві блочки 14. 3 боку носка взуття між обома берцями утворений просвіт 15. Взуття при лікуванні клишоногості стоп дитини з використанням протирецидивного пристрою жорстко закріплюється на несучих опорах останнього (на кресленнях не позначений). Одягають ступні дитини у взуття, просовують вільний кінець черезпідйомного ременя 8 спочатку через прорізь 6 медіального берця 4 всередину обох берців, а потім - через прорізь 7 латерального берця 5 і закріплюють на засобі 9. При стягуванні ременя останній взаємодіє з тильною поверхнею стопи дитини і щільно притискає підошву стопи в корегованому стані до устілки підошви взуття. Це попереджає відхилення стопи у взутті від зазначеного положення і підвищує, таким чином, функціональні можливості взуття при лікуванні клишоногості. Наявність на медіальній поверхні задника 3 на відстані 1,0-5,0 мм в вертикальному напрямку циліндричного отвору діаметром 10-20 мм дає можливість контролювати щільність прилягання стопи дитини до устілки в заданому положенні, що підвищує, таким чином, ступінь корегування заданого розташування стопи у взутті. Це сприяє також підвищенню якості лікування клишоногості у дітей при використанні зазначеного взуття. Оснащення м'якої накладки 12 і розташування її на ремені 8 всередині обох берців вздовж тильної поверхні стопи сприяє підвищенню комфортності і надійності використання взуття при лікуванні даної патології, особливо з використанням проти рецидивних пристроїв. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Ортопедичне корегуюче взуття, що містить з'єднані між собою підошву з устілкою і жорсткий задник з прикріпленими до них медіальним і латеральним берцями, а на медіальному берці виконана прорізь під черезпідйомний ремінь, закріплений на заднику з медіальної сторони і оснащений засобом кріплення вільного його кінця на латеральному берці, яке відрізняється тим, що має додаткову прорізь під зазначений ремінь, виконану на латеральному берці, а ремінь закріплений на медіальній поверхні задника, просунутий через прорізь медіального берця всередину обох берців з можливістю взаємодії його з тильною поверхнею стопи, і прорізь латерального берця, причому на медіальній поверхні задника на відстані 1,0-5,0 мм від устілки в вертикальному напрямку сформований циліндричний отвір діаметром 10-20 мм. 2. Ортопедичне корегуюче взуття за п. 1, яке відрізняється тим, що на ремені всередині берців розташована з можливістю поздовжнього переміщення м'яка шкіряна накладка довжиною, що дорівнює довжині тильної поверхні стопи. 2 UA 103387 U 3 UA 103387 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
