Інженерний боєприпас

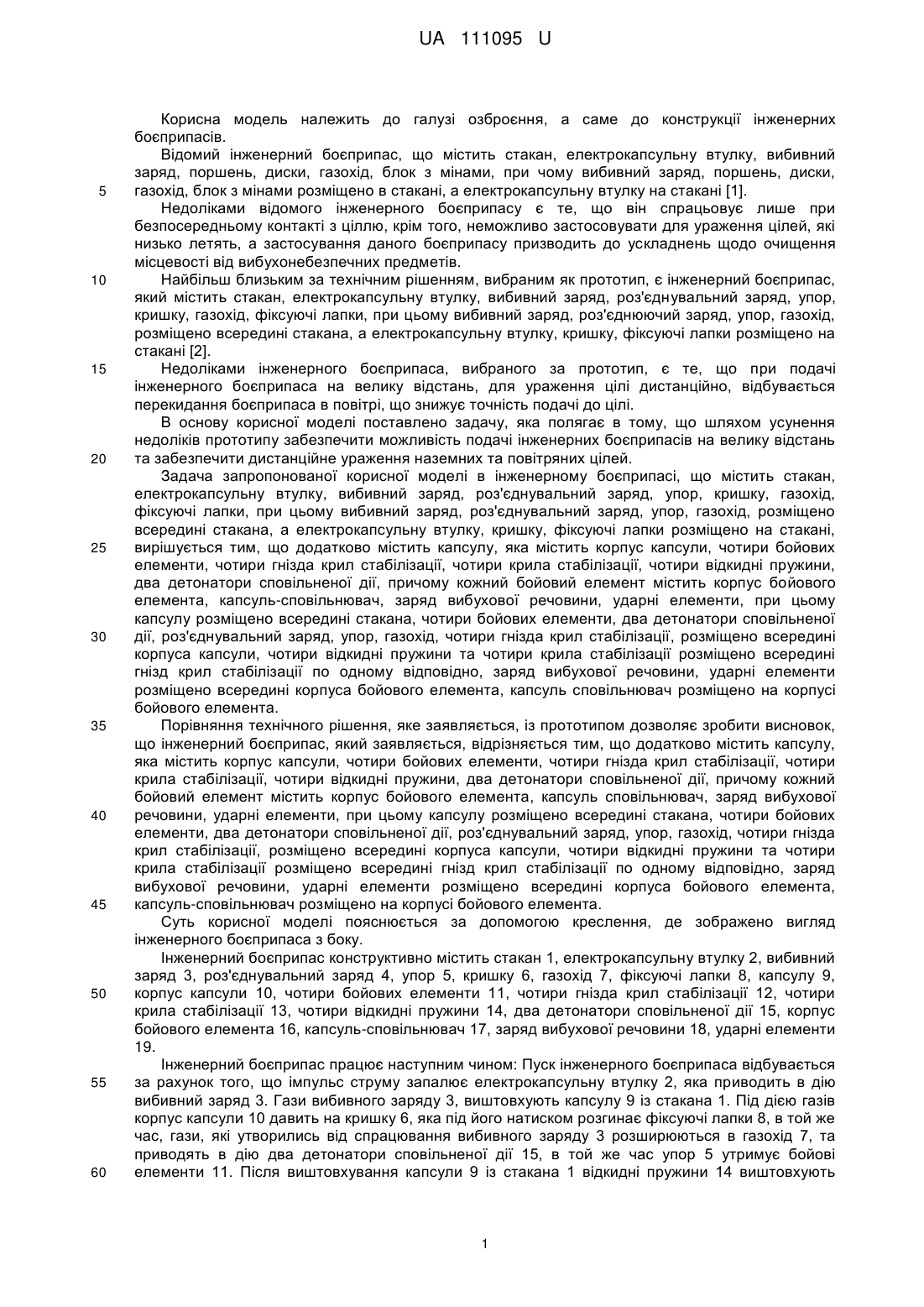

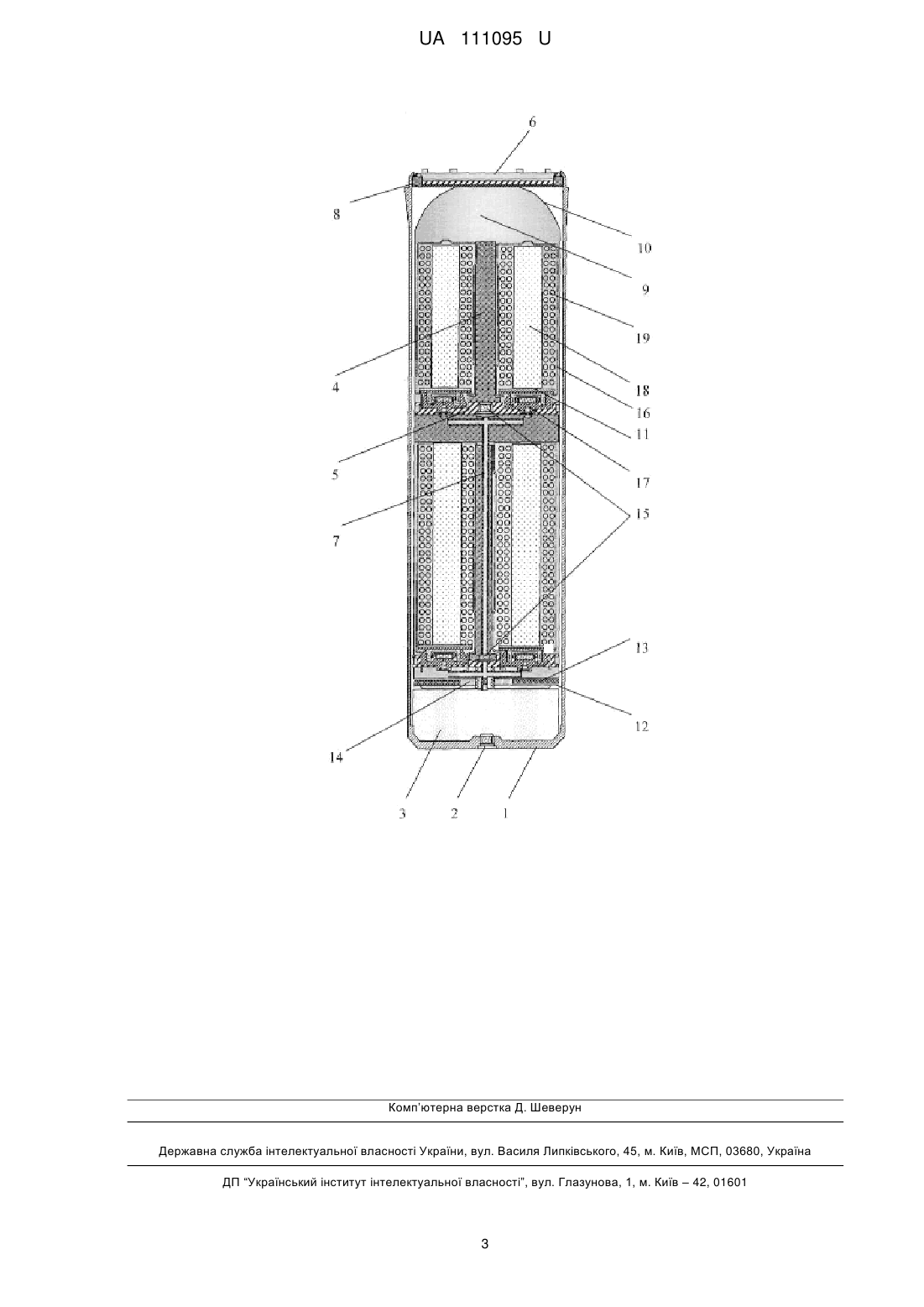

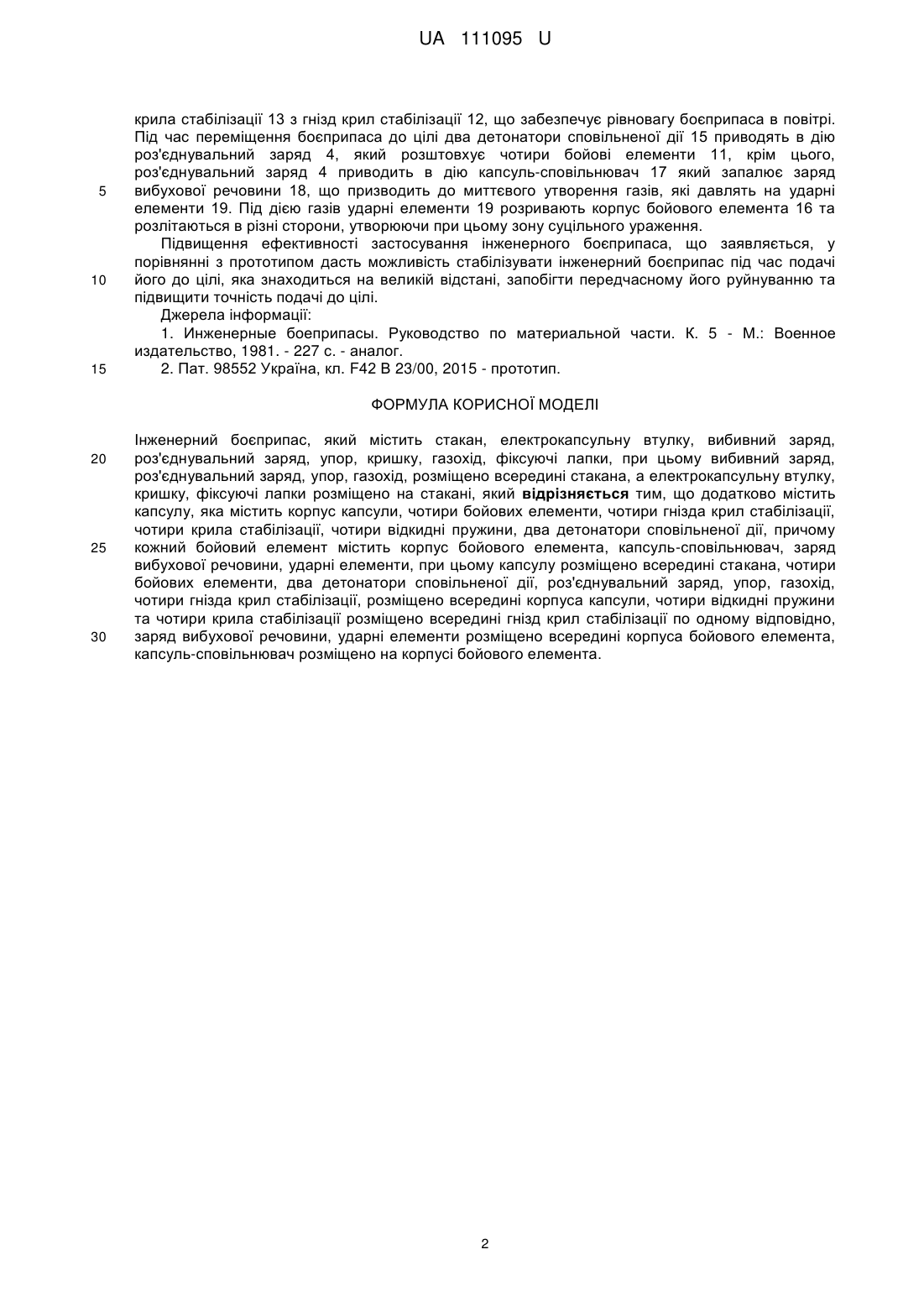

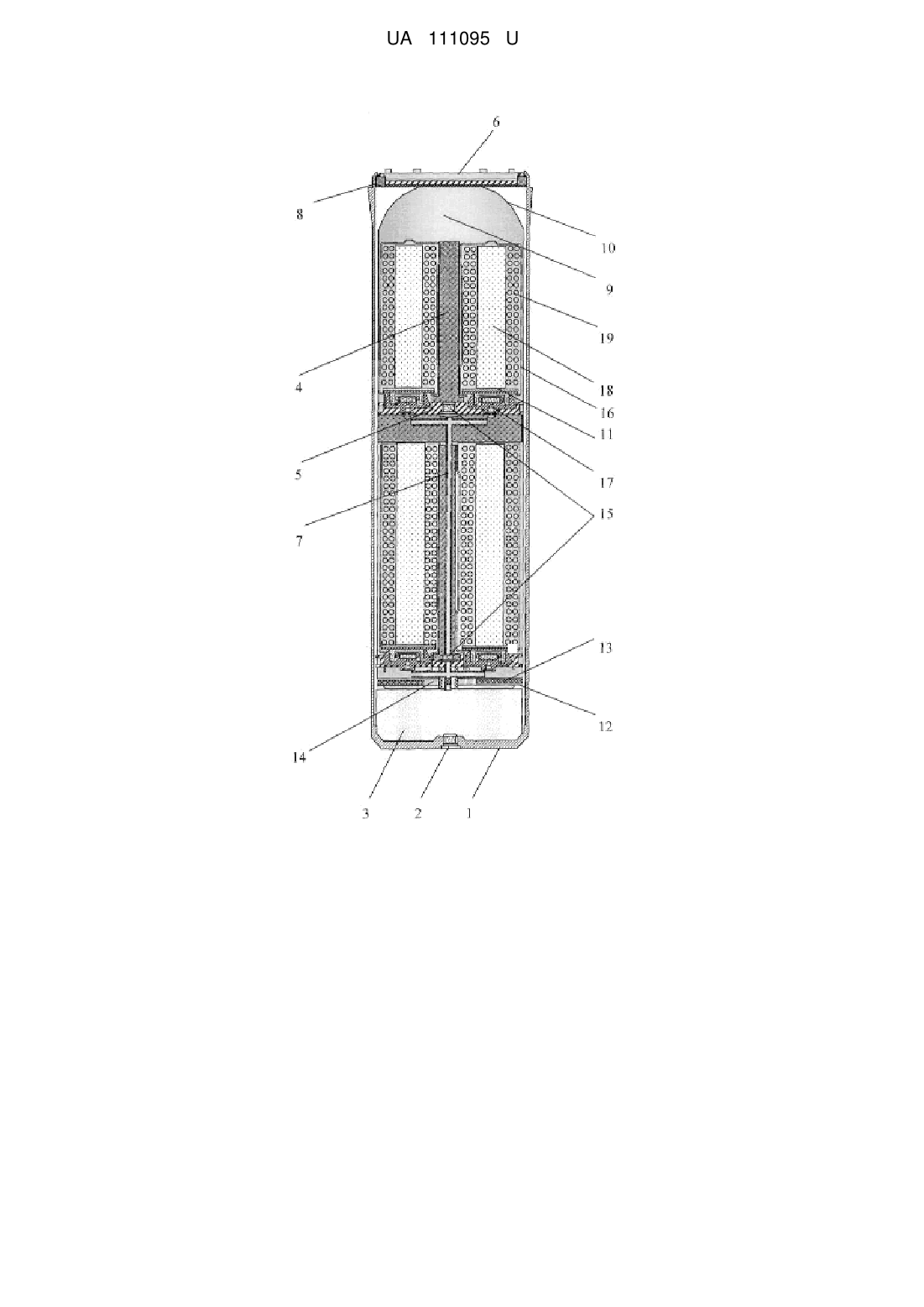

Реферат: Інженерний боєприпас містить стакан, електрокапсульну втулку, вибивний заряд, роз'єднувальний заряд, упор, кришку, газохід, фіксуючі лапки, при цьому вибивний заряд, роз'єднувальний заряд, упор, газохід, розміщено всередині стакана, а електрокапсульну втулку, кришку, фіксуючі лапки розміщено на стакані. Додатково містить капсулу, яка містить корпус капсули, чотири бойових елементи, чотири гнізда крил стабілізації, чотири крила стабілізації, чотири відкидні пружини, два детонатори сповільненої дії. При цьому кожний бойовий елемент містить корпус бойового елемента, капсуль-сповільнювач, заряд вибухової речовини, ударні елементи. При цьому капсулу розміщено всередині стакана. Чотири бойових елементи, два детонатори сповільненої дії, роз'єднувальний заряд, упор, газохід, чотири гнізда крил стабілізації, розміщено всередині корпуса капсули. Чотири відкидні пружини та чотири крила стабілізації розміщено всередині гнізд крил стабілізації по одному відповідно. Заряд вибухової речовини, ударні елементи розміщено всередині корпуса бойового елемента. Капсуль сповільнювач розміщено на корпусі бойового елемента. UA 111095 U (12) UA 111095 U UA 111095 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі озброєння, а саме до конструкції інженерних боєприпасів. Відомий інженерний боєприпас, що містить стакан, електрокапсульну втулку, вибивний заряд, поршень, диски, газохід, блок з мінами, при чому вибивний заряд, поршень, диски, газохід, блок з мінами розміщено в стакані, а електрокапсульну втулку на стакані [1]. Недоліками відомого інженерного боєприпасу є те, що він спрацьовує лише при безпосередньому контакті з ціллю, крім того, неможливо застосовувати для ураження цілей, які низько летять, а застосування даного боєприпасу призводить до ускладнень щодо очищення місцевості від вибухонебезпечних предметів. Найбільш близьким за технічним рішенням, вибраним як прототип, є інженерний боєприпас, який містить стакан, електрокапсульну втулку, вибивний заряд, роз'єднувальний заряд, упор, кришку, газохід, фіксуючі лапки, при цьому вибивний заряд, роз'єднюючий заряд, упор, газохід, розміщено всередині стакана, а електрокапсульну втулку, кришку, фіксуючі лапки розміщено на стакані [2]. Недоліками інженерного боєприпаса, вибраного за прототип, є те, що при подачі інженерного боєприпаса на велику відстань, для ураження цілі дистанційно, відбувається перекидання боєприпаса в повітрі, що знижує точність подачі до цілі. В основу корисної моделі поставлено задачу, яка полягає в тому, що шляхом усунення недоліків прототипу забезпечити можливість подачі інженерних боєприпасів на велику відстань та забезпечити дистанційне ураження наземних та повітряних цілей. Задача запропонованої корисної моделі в інженерному боєприпасі, що містить стакан, електрокапсульну втулку, вибивний заряд, роз'єднувальний заряд, упор, кришку, газохід, фіксуючі лапки, при цьому вибивний заряд, роз'єднувальний заряд, упор, газохід, розміщено всередині стакана, а електрокапсульну втулку, кришку, фіксуючі лапки розміщено на стакані, вирішується тим, що додатково містить капсулу, яка містить корпус капсули, чотири бойових елементи, чотири гнізда крил стабілізації, чотири крила стабілізації, чотири відкидні пружини, два детонатори сповільненої дії, причому кожний бойовий елемент містить корпус бойового елемента, капсуль-сповільнювач, заряд вибухової речовини, ударні елементи, при цьому капсулу розміщено всередині стакана, чотири бойових елементи, два детонатори сповільненої дії, роз'єднувальний заряд, упор, газохід, чотири гнізда крил стабілізації, розміщено всередині корпуса капсули, чотири відкидні пружини та чотири крила стабілізації розміщено всередині гнізд крил стабілізації по одному відповідно, заряд вибухової речовини, ударні елементи розміщено всередині корпуса бойового елемента, капсуль сповільнювач розміщено на корпусі бойового елемента. Порівняння технічного рішення, яке заявляється, із прототипом дозволяє зробити висновок, що інженерний боєприпас, який заявляється, відрізняється тим, що додатково містить капсулу, яка містить корпус капсули, чотири бойових елементи, чотири гнізда крил стабілізації, чотири крила стабілізації, чотири відкидні пружини, два детонатори сповільненої дії, причому кожний бойовий елемент містить корпус бойового елемента, капсуль сповільнювач, заряд вибухової речовини, ударні елементи, при цьому капсулу розміщено всередині стакана, чотири бойових елементи, два детонатори сповільненої дії, роз'єднувальний заряд, упор, газохід, чотири гнізда крил стабілізації, розміщено всередині корпуса капсули, чотири відкидні пружини та чотири крила стабілізації розміщено всередині гнізд крил стабілізації по одному відповідно, заряд вибухової речовини, ударні елементи розміщено всередині корпуса бойового елемента, капсуль-сповільнювач розміщено на корпусі бойового елемента. Суть корисної моделі пояснюється за допомогою креслення, де зображено вигляд інженерного боєприпаса з боку. Інженерний боєприпас конструктивно містить стакан 1, електрокапсульну втулку 2, вибивний заряд 3, роз'єднувальний заряд 4, упор 5, кришку 6, газохід 7, фіксуючі лапки 8, капсулу 9, корпус капсули 10, чотири бойових елементи 11, чотири гнізда крил стабілізації 12, чотири крила стабілізації 13, чотири відкидні пружини 14, два детонатори сповільненої дії 15, корпус бойового елемента 16, капсуль-сповільнювач 17, заряд вибухової речовини 18, ударні елементи 19. Інженерний боєприпас працює наступним чином: Пуск інженерного боєприпаса відбувається за рахунок того, що імпульс струму запалює електрокапсульну втулку 2, яка приводить в дію вибивний заряд 3. Гази вибивного заряду 3, виштовхують капсулу 9 із стакана 1. Під дією газів корпус капсули 10 давить на кришку 6, яка під його натиском розгинає фіксуючі лапки 8, в той же час, гази, які утворились від спрацювання вибивного заряду 3 розширюються в газохід 7, та приводять в дію два детонатори сповільненої дії 15, в той же час упор 5 утримує бойові елементи 11. Після виштовхування капсули 9 із стакана 1 відкидні пружини 14 виштовхують 1 UA 111095 U 5 10 15 крила стабілізації 13 з гнізд крил стабілізації 12, що забезпечує рівновагу боєприпаса в повітрі. Під час переміщення боєприпаса до цілі два детонатори сповільненої дії 15 приводять в дію роз'єднувальний заряд 4, який розштовхує чотири бойові елементи 11, крім цього, роз'єднувальний заряд 4 приводить в дію капсуль-сповільнювач 17 який запалює заряд вибухової речовини 18, що призводить до миттєвого утворення газів, які давлять на ударні елементи 19. Під дією газів ударні елементи 19 розривають корпус бойового елемента 16 та розлітаються в різні сторони, утворюючи при цьому зону суцільного ураження. Підвищення ефективності застосування інженерного боєприпаса, що заявляється, у порівнянні з прототипом дасть можливість стабілізувати інженерний боєприпас під час подачі його до цілі, яка знаходиться на великій відстані, запобігти передчасному його руйнуванню та підвищити точність подачі до цілі. Джерела інформації: 1. Инженерные боеприпасы. Руководство по материальной части. К. 5 - Μ.: Военное издательство, 1981. - 227 с. - аналог. 2. Пат. 98552 Україна, кл. F42 В 23/00, 2015 - прототип. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 25 30 Інженерний боєприпас, який містить стакан, електрокапсульну втулку, вибивний заряд, роз'єднувальний заряд, упор, кришку, газохід, фіксуючі лапки, при цьому вибивний заряд, роз'єднувальний заряд, упор, газохід, розміщено всередині стакана, а електрокапсульну втулку, кришку, фіксуючі лапки розміщено на стакані, який відрізняється тим, що додатково містить капсулу, яка містить корпус капсули, чотири бойових елементи, чотири гнізда крил стабілізації, чотири крила стабілізації, чотири відкидні пружини, два детонатори сповільненої дії, причому кожний бойовий елемент містить корпус бойового елемента, капсуль-сповільнювач, заряд вибухової речовини, ударні елементи, при цьому капсулу розміщено всередині стакана, чотири бойових елементи, два детонатори сповільненої дії, роз'єднувальний заряд, упор, газохід, чотири гнізда крил стабілізації, розміщено всередині корпуса капсули, чотири відкидні пружини та чотири крила стабілізації розміщено всередині гнізд крил стабілізації по одному відповідно, заряд вибухової речовини, ударні елементи розміщено всередині корпуса бойового елемента, капсуль-сповільнювач розміщено на корпусі бойового елемента. 2 UA 111095 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
