Система повітряного опалення

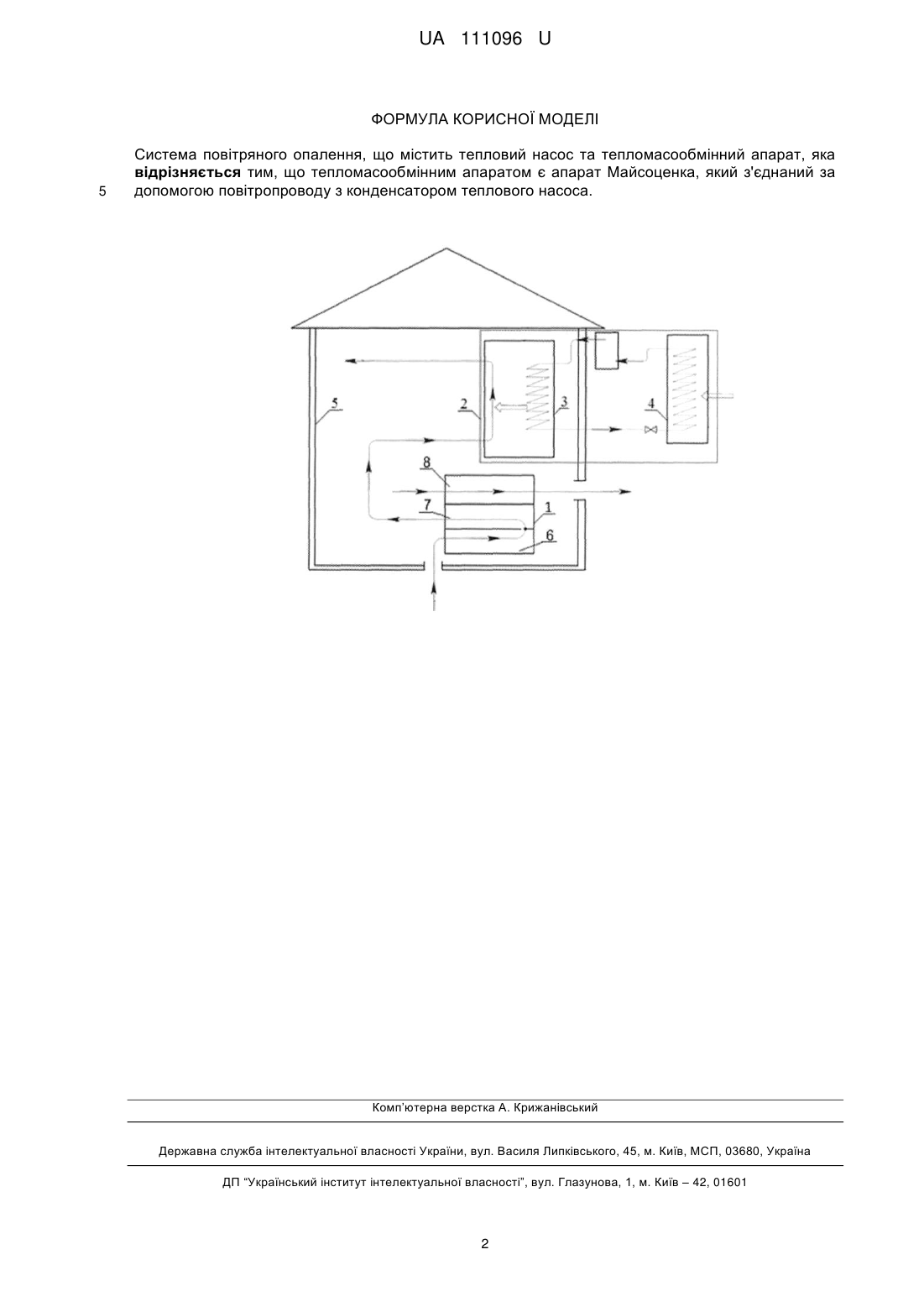

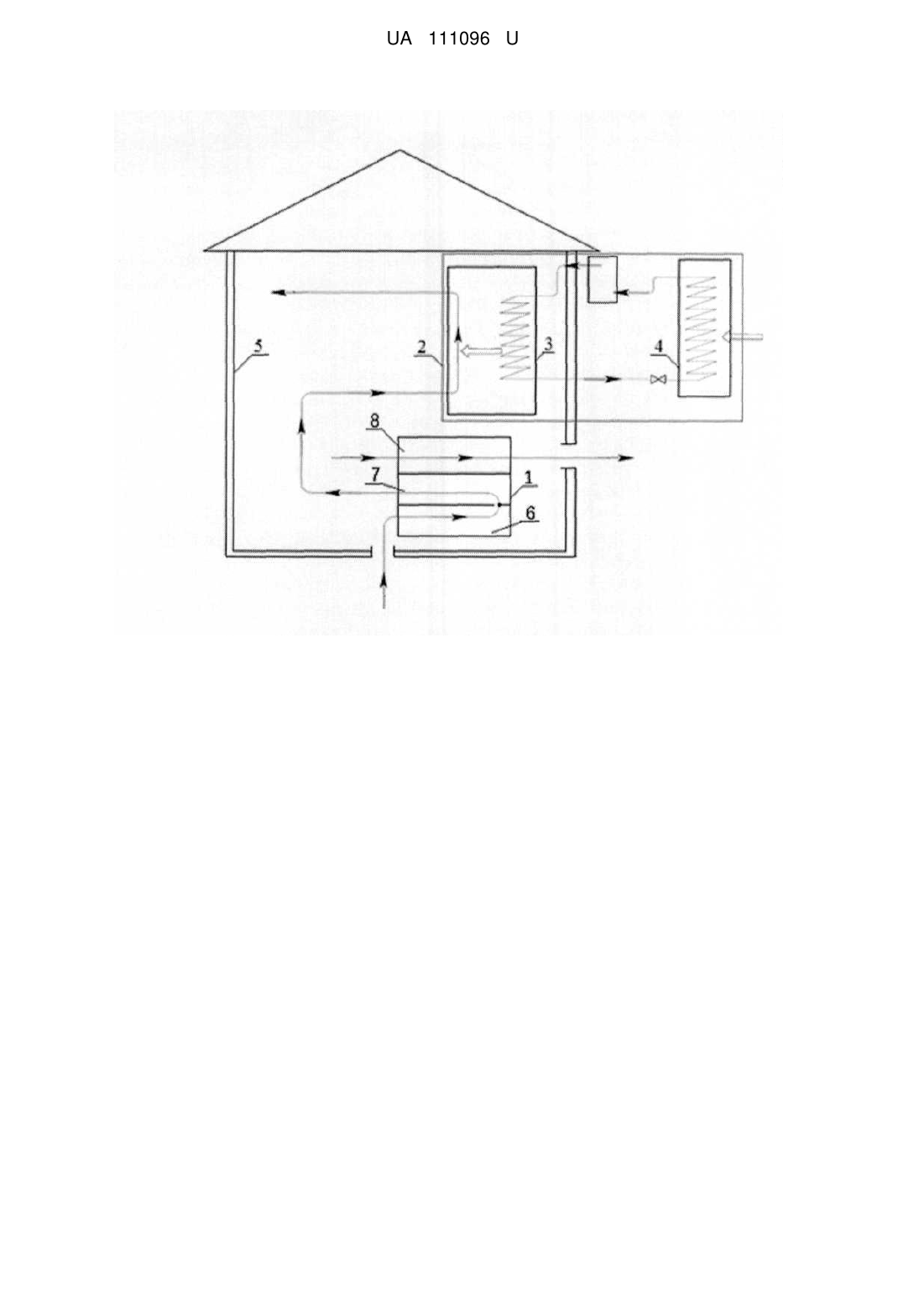

Реферат: Система повітряного опалення містить тепловий насос та тепломасообмінний апарат. При цьому тепломасообмінним апаратом є апарат Майсоценка, який з'єднаний за допомогою повітропроводу з конденсатором теплового насоса. UA 111096 U (54) СИСТЕМА ПОВІТРЯНОГО ОПАЛЕННЯ UA 111096 U UA 111096 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до теплотехніки, зокрема систем опалення, вентиляції та кондиціонування житлових та промислових будівель. Відома система повітряного опалення, в якій вузли фільтрації, обігріву, кондиціонування і стерилізації повітря виконані у вигляді одноманітно уніфікованих конструктивних елементів з одноманітно уніфікованими посадочними місцями з можливістю взаємної заміни і доповнення системи [Патент RU 97482, МПК F24D5/00; опубл. 10.09.2010]. Недоліками відомого пристрою є наступні фактори: 1. Висока експлуатаційна вартість установки. 2. Велика кількість складових елементів, що може призводити до частих поломок. Найбільш близьким аналогом пристрою, що заявляється, вибраним як прототип, є система повітряного опалення [Патент RU 2525818, МПК F24F12/00; опубл. 10.06.2014], яка складається з теплового насоса та тепломасообмінного апарата. В системі повітряного опалення потік атмосферного повітря подається на випарник теплового насоса, що передає теплову енергію на конденсатор теплового насоса, після чого потік атмосферного повітря направляють знову в зовнішню атмосферу, а повітряний потік внутрішнього повітря розподіляється всередині будівлі. Потік атмосферного повітря направляють всередину теплового контуру будівлі для всієї подальшої обробки, потім до потоку атмосферного повітря підмішують потік внутрішнього витяжного повітря з утворенням потоку, який пропускають попередньо через камеру збору конденсату, а потім через перший теплообмінник, до потоку ж внутрішнього повітря підмішують потік зовнішнього повітря з утворенням потоку, який послідовно направляють на конденсатор теплового насоса і на зволожувач, після чого потік розподіляють всередині будівлі, при цьому всі теплообмінники теплового насоса розташовують всередині будівлі. Недоліками відомої системи є: 1. Повітря, що подається в приміщення лише частково надходить з навколишнього середовища. 2. Ефективність роботи системи залежить лише від коефіцієнта перетворення енергії теплового насоса. 3. Складність монтажу. В основу корисної моделі поставлена задача вдосконалення системи повітряного опалення шляхом використання як тепломасообмінного апарата - апарата Майсоценка, що збільшить ефективність, економічність та надійність системи. Поставлена задача вирішується тим, що у системі повітряного опалення, що містить повітряний тепловий насос та тепломасообмінний апарат, згідно з корисною моделлю, тепломасообмінним апаратом є апарат Майсоценка, який з'єднаний за допомогою повітропроводу з конденсатором теплового насоса. Запропонована система повітряного опалення забезпечує підготовку свіжого повітря для опалення приміщень у холодну пору року завдяки тому, що тепломасообмінний апарат Майсоценка здійснює нагрівання і зволоження з мінімальними витратами енергії на роботу вентиляторів, які забезпечують транспортування повітря, а також застосування такого досить економічного апарата як тепловий насос для догрівання зволоженого повітря. Суть запропонованої корисної моделі пояснюється кресленням, на якому зображена схема системи повітряного опалення. Система повітряного опалення складається з тепломасообмінного апарата Майсоценка 1, теплового насоса 2, конденсатора 3 теплового насоса, випарника 4 теплового насоса, приміщення 5, робочого сухого каналу 6, робочого вологого каналу 7, сухого каналу 8. Система повітряного опалення працює наступним чином. Зовнішнє повітря надходить у тепломасообмінний апарат Майсоценка 1, де послідовно проходить робочий сухий канал 6, робочий вологий канал 7, оскільки це повітря насичене і його температура нижче санітарної норми, то воно по повітропроводах (на кресленні не показано) надходить на конденсатор 3 теплового насоса, де догрівається, після чого повітропроводами (на кресленні не показано) поставляється у приміщення 5. Після охолодження відпрацьоване вологе повітря надходить в сухий канал 8 охолодження тепломасообмінного апарата 1, де воно охолоджується до температури точки роси, і далі водяні пари починають конденсуватися, завдяки чому отримується велика кількість додаткової теплоти на нагрівання зовнішнього повітря. 1 UA 111096 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Система повітряного опалення, що містить тепловий насос та тепломасообмінний апарат, яка відрізняється тим, що тепломасообмінним апаратом є апарат Майсоценка, який з'єднаний за допомогою повітропроводу з конденсатором теплового насоса. Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
