Гідролокаційний профілограф водної товщі у стороні від судна

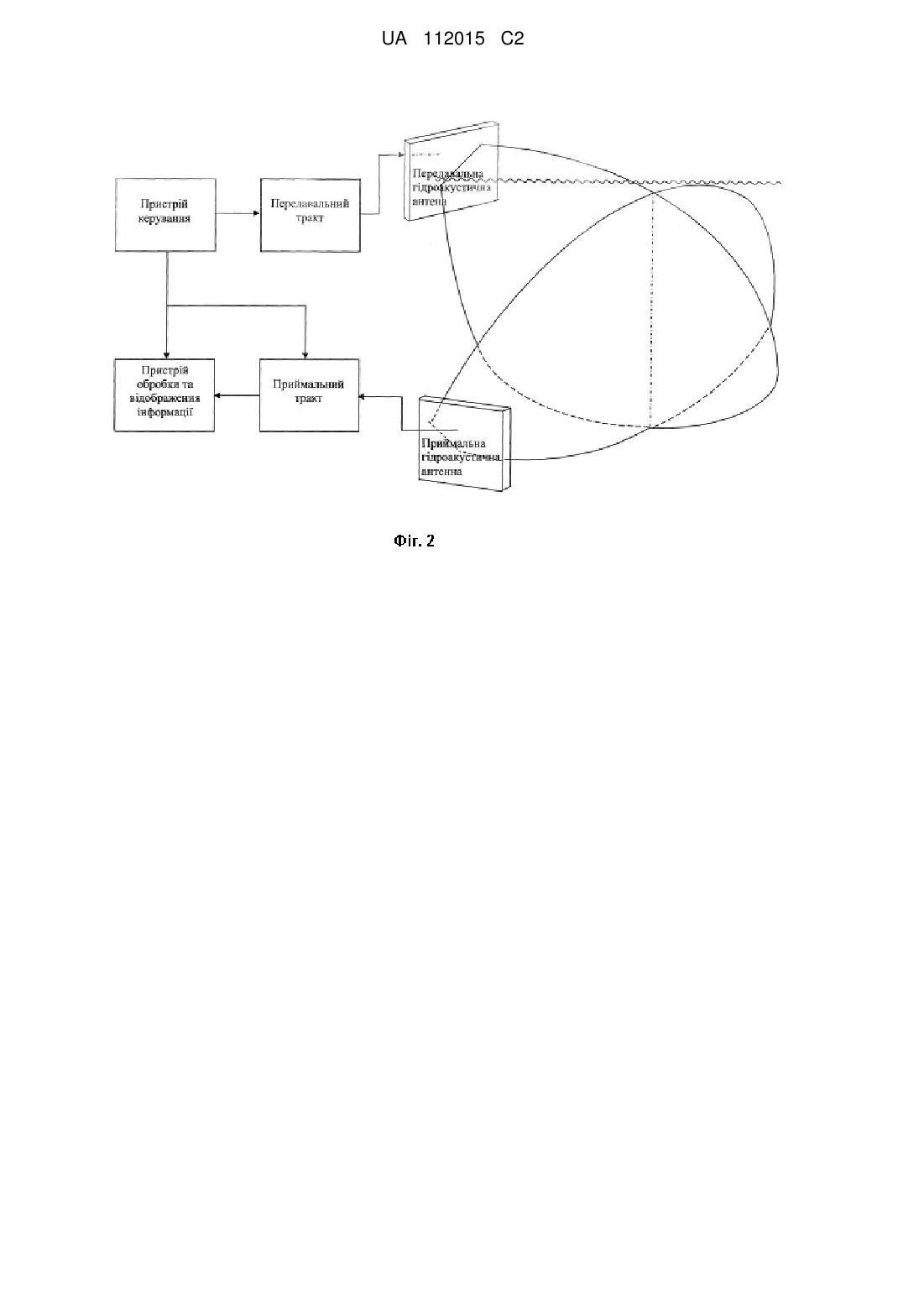

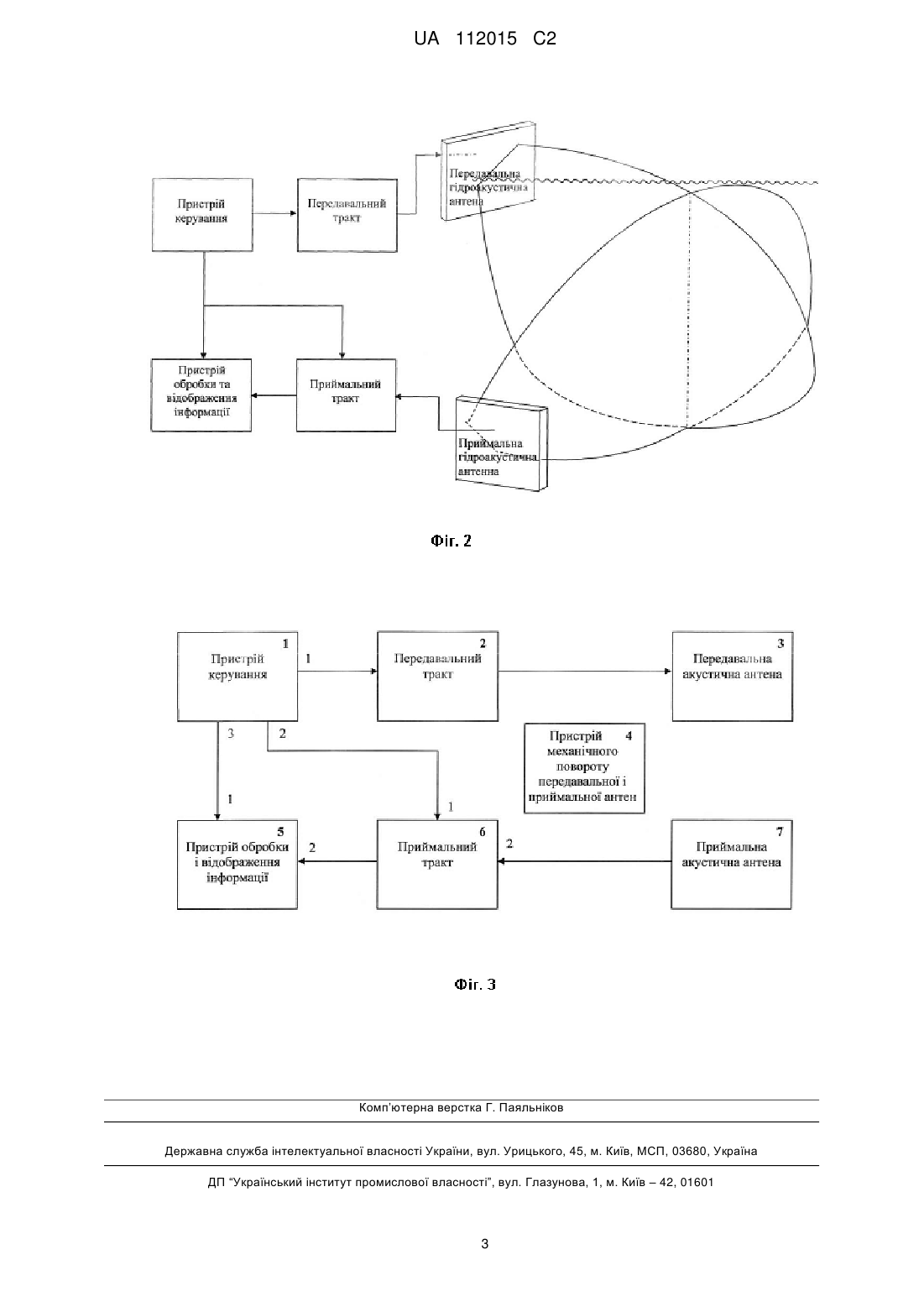

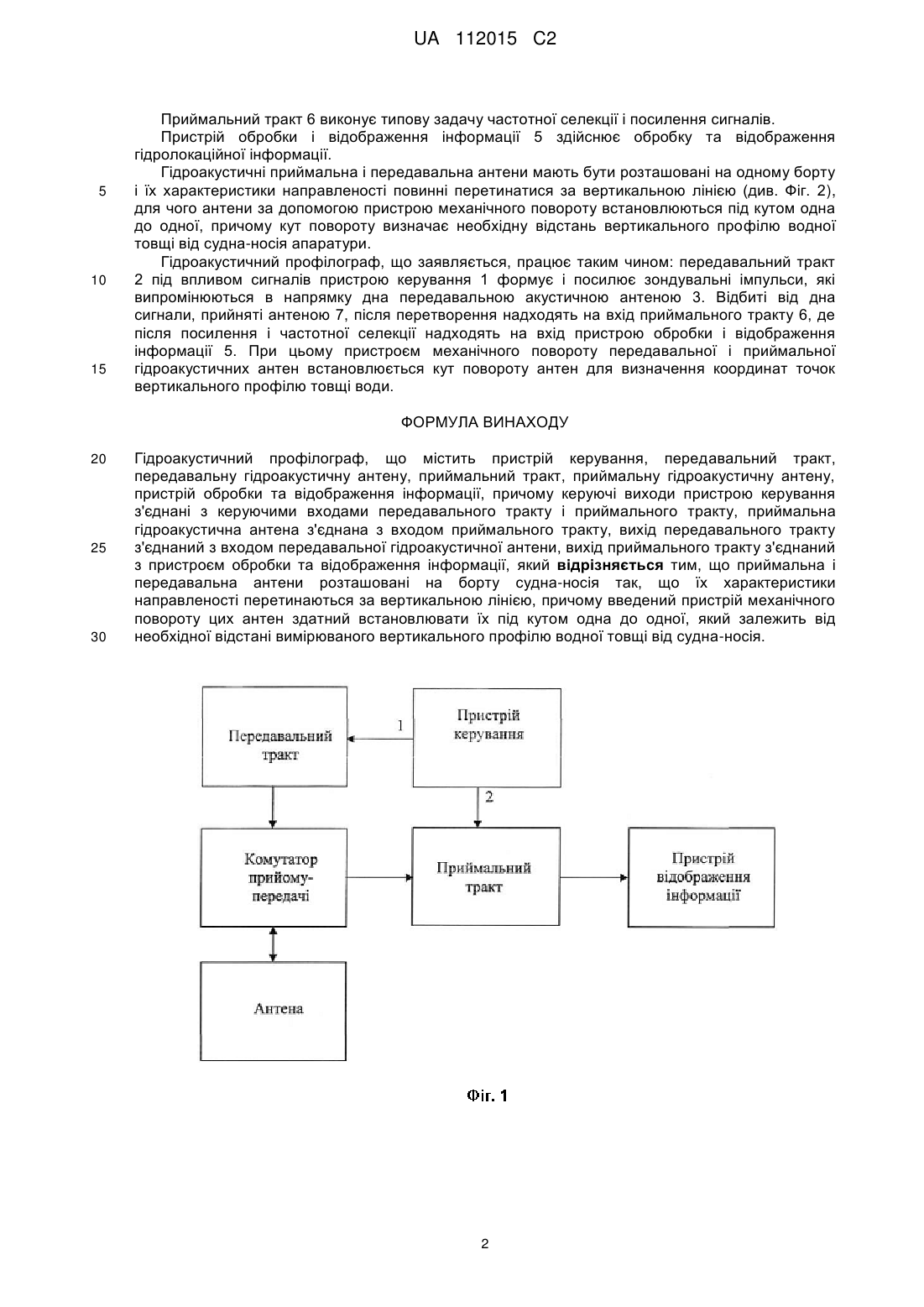

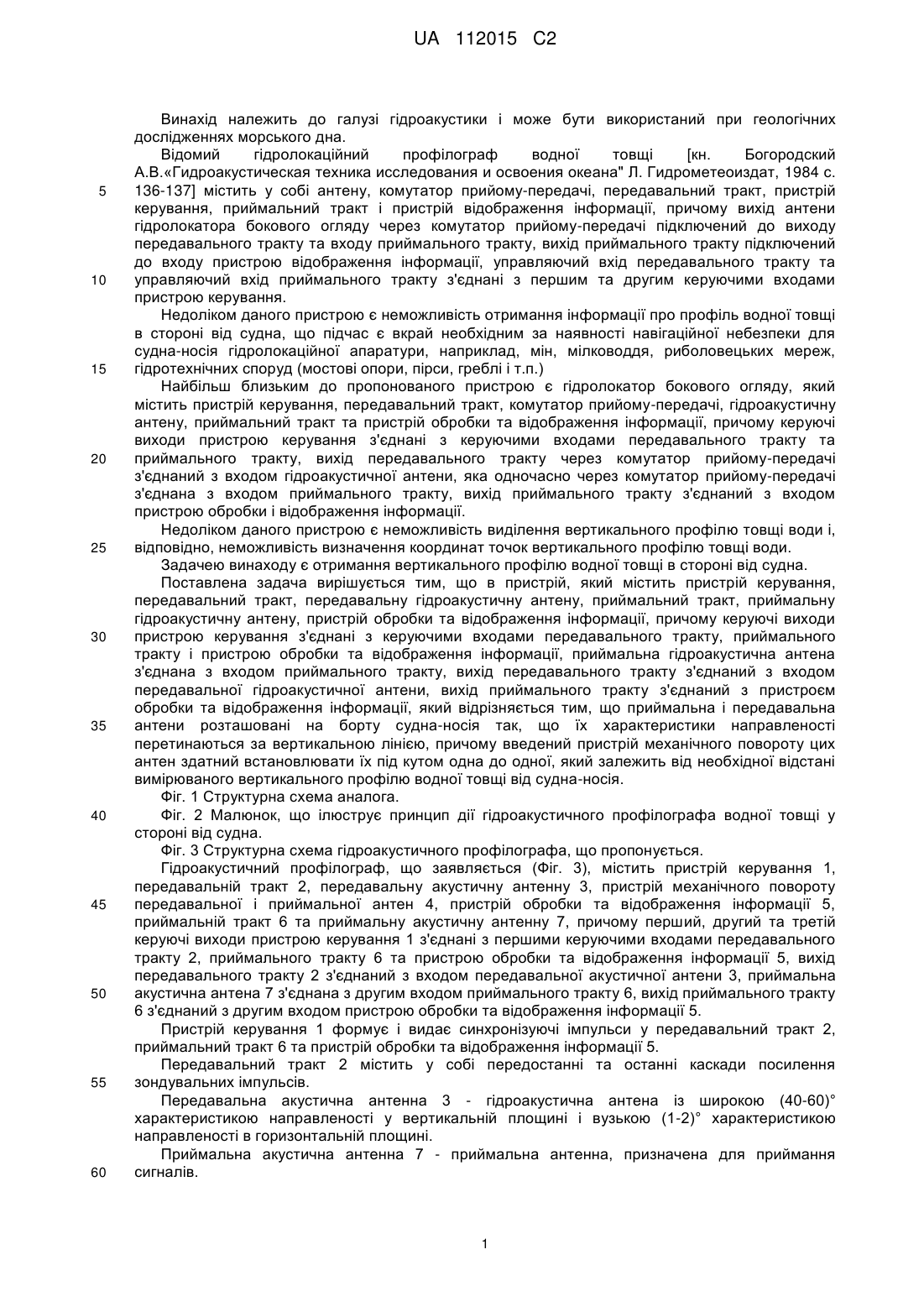

Реферат: Винахід належить до галузі гідроакустики і може бути використаний при геологічних дослідженнях морського дна. Гідроакустичний профілограф містить пристрій керування, передавальний тракт, передавальну гідроакустичну антену, приймальний тракт, приймальну гідроакустичну антену та пристрій обробки та відображення інформації, при цьому приймальна і передавальна антени розташовані на борту судна-носія так, що їх характеристики направленості перетинаються за вертикальною лінією, а введений пристрій механічного повороту цих антен здатний встановлювати їх під кутом одна до одної, який залежить від необхідної відстані вимірюваного вертикального профілю водної товщі від судна-носія. Технічним результатом заявленого винаходу є отримання вертикального профілю водної товщі в стороні від судна. UA 112015 C2 (12) UA 112015 C2 UA 112015 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід належить до галузі гідроакустики і може бути використаний при геологічних дослідженнях морського дна. Відомий гідролокаційний профілограф водної товщі [кн. Богородский А.В.«Гидроакустическая техника исследования и освоения океана" Л. Гидрометеоиздат, 1984 с. 136-137] містить у собі антену, комутатор прийому-передачі, передавальний тракт, пристрій керування, приймальний тракт і пристрій відображення інформації, причому вихід антени гідролокатора бокового огляду через комутатор прийому-передачі підключений до виходу передавального тракту та входу приймального тракту, вихід приймального тракту підключений до входу пристрою відображення інформації, управляючий вхід передавального тракту та управляючий вхід приймального тракту з'єднані з першим та другим керуючими входами пристрою керування. Недоліком даного пристрою є неможливість отримання інформації про профіль водної товщі в стороні від судна, що підчас є вкрай необхідним за наявності навігаційної небезпеки для судна-носія гідролокаційної апаратури, наприклад, мін, мілководдя, риболовецьких мереж, гідротехнічних споруд (мостові опори, пірси, греблі і т.п.) Найбільш близьким до пропонованого пристрою є гідролокатор бокового огляду, який містить пристрій керування, передавальний тракт, комутатор прийому-передачі, гідроакустичну антену, приймальний тракт та пристрій обробки та відображення інформації, причому керуючі виходи пристрою керування з'єднані з керуючими входами передавального тракту та приймального тракту, вихід передавального тракту через комутатор прийому-передачі з'єднаний з входом гідроакустичної антени, яка одночасно через комутатор прийому-передачі з'єднана з входом приймального тракту, вихід приймального тракту з'єднаний з входом пристрою обробки і відображення інформації. Недоліком даного пристрою є неможливість виділення вертикального профілю товщі води і, відповідно, неможливість визначення координат точок вертикального профілю товщі води. Задачею винаходу є отримання вертикального профілю водної товщі в стороні від судна. Поставлена задача вирішується тим, що в пристрій, який містить пристрій керування, передавальний тракт, передавальну гідроакустичну антену, приймальний тракт, приймальну гідроакустичну антену, пристрій обробки та відображення інформації, причому керуючі виходи пристрою керування з'єднані з керуючими входами передавального тракту, приймального тракту і пристрою обробки та відображення інформації, приймальна гідроакустична антена з'єднана з входом приймального тракту, вихід передавального тракту з'єднаний з входом передавальної гідроакустичної антени, вихід приймального тракту з'єднаний з пристроєм обробки та відображення інформації, який відрізняється тим, що приймальна і передавальна антени розташовані на борту судна-носія так, що їх характеристики направленості перетинаються за вертикальною лінією, причому введений пристрій механічного повороту цих антен здатний встановлювати їх під кутом одна до одної, який залежить від необхідної відстані вимірюваного вертикального профілю водної товщі від судна-носія. Фіг. 1 Структурна схема аналога. Фіг. 2 Малюнок, що ілюструє принцип дії гідроакустичного профілографа водної товщі у стороні від судна. Фіг. 3 Структурна схема гідроакустичного профілографа, що пропонується. Гідроакустичний профілограф, що заявляється (Фіг. 3), містить пристрій керування 1, передавальній тракт 2, передавальну акустичну антенну 3, пристрій механічного повороту передавальної і приймальної антен 4, пристрій обробки та відображення інформації 5, приймальній тракт 6 та приймальну акустичну антенну 7, причому перший, другий та третій керуючі виходи пристрою керування 1 з'єднані з першими керуючими входами передавального тракту 2, приймального тракту 6 та пристрою обробки та відображення інформації 5, вихід передавального тракту 2 з'єднаний з входом передавальної акустичної антени 3, приймальна акустична антена 7 з'єднана з другим входом приймального тракту 6, вихід приймального тракту 6 з'єднаний з другим входом пристрою обробки та відображення інформації 5. Пристрій керування 1 формує і видає синхронізуючі імпульси у передавальний тракт 2, приймальний тракт 6 та пристрій обробки та відображення інформації 5. Передавальний тракт 2 містить у собі передостанні та останні каскади посилення зондувальних імпульсів. Передавальна акустична антенна 3 - гідроакустична антена із широкою (40-60)° характеристикою направленості у вертикальній площині і вузькою (1-2)° характеристикою направленості в горизонтальній площині. Приймальна акустична антенна 7 - приймальна антенна, призначена для приймання сигналів. 1 UA 112015 C2 5 10 15 Приймальний тракт 6 виконує типову задачу частотної селекції і посилення сигналів. Пристрій обробки і відображення інформації 5 здійснює обробку та відображення гідролокаційної інформації. Гідроакустичні приймальна і передавальна антени мають бути розташовані на одному борту і їх характеристики направленості повинні перетинатися за вертикальною лінією (див. Фіг. 2), для чого антени за допомогою пристрою механічного повороту встановлюються під кутом одна до одної, причому кут повороту визначає необхідну відстань вертикального профілю водної товщі від судна-носія апаратури. Гідроакустичний профілограф, що заявляється, працює таким чином: передавальний тракт 2 під впливом сигналів пристрою керування 1 формує і посилює зондувальні імпульси, які випромінюються в напрямку дна передавальною акустичною антеною 3. Відбиті від дна сигнали, прийняті антеною 7, після перетворення надходять на вхід приймального тракту 6, де після посилення і частотної селекції надходять на вхід пристрою обробки і відображення інформації 5. При цьому пристроєм механічного повороту передавальної і приймальної гідроакустичних антен встановлюється кут повороту антен для визначення координат точок вертикального профілю товщі води. ФОРМУЛА ВИНАХОДУ 20 25 30 Гідроакустичний профілограф, що містить пристрій керування, передавальний тракт, передавальну гідроакустичну антену, приймальний тракт, приймальну гідроакустичну антену, пристрій обробки та відображення інформації, причому керуючі виходи пристрою керування з'єднані з керуючими входами передавального тракту і приймального тракту, приймальна гідроакустична антена з'єднана з входом приймального тракту, вихід передавального тракту з'єднаний з входом передавальної гідроакустичної антени, вихід приймального тракту з'єднаний з пристроєм обробки та відображення інформації, який відрізняється тим, що приймальна і передавальна антени розташовані на борту судна-носія так, що їх характеристики направленості перетинаються за вертикальною лінією, причому введений пристрій механічного повороту цих антен здатний встановлювати їх під кутом одна до одної, який залежить від необхідної відстані вимірюваного вертикального профілю водної товщі від судна-носія. 2 UA 112015 C2 Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
