G01S 3/14 — системи для визначення напрямку або відхилення від заданого напрямку

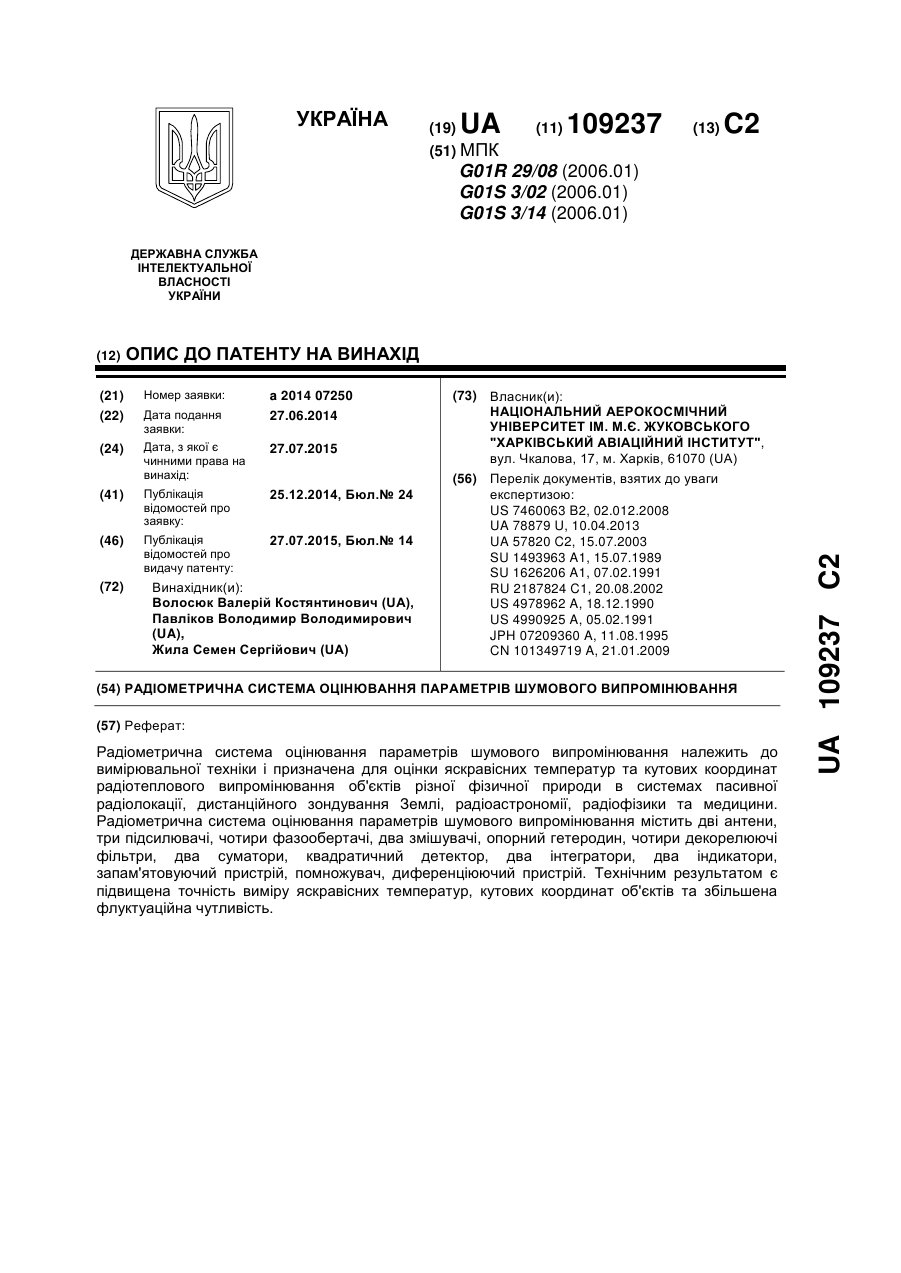

Номер патенту: 109237

Опубліковано: 27.07.2015

Автори: Павліков Володимир Володимирович, Жила Семен Сергійович, Волосюк Валерій Костянтинович

МПК: G01S 3/02, G01S 3/14, G01R 29/08 ...

Мітки: шумового, радіометрична, параметрів, система, оцінювання, випромінювання

Формула / Реферат:

Радіометрична система оцінювання параметрів шумового випромінювання, що містить дві антени, виходи яких послідовно підключені до двох підсилювачів, першого та другого фазообертачів та двох змішувачів першого та другого каналів, опорний гетеродин, вихід якого з'єднаний з входами третього та четвертого фазообертачів, а виходи яких з'єднані зі змішувачами першого та другого каналів, помножувач, інтегратор та індикатор, яка відрізняється тим, що...

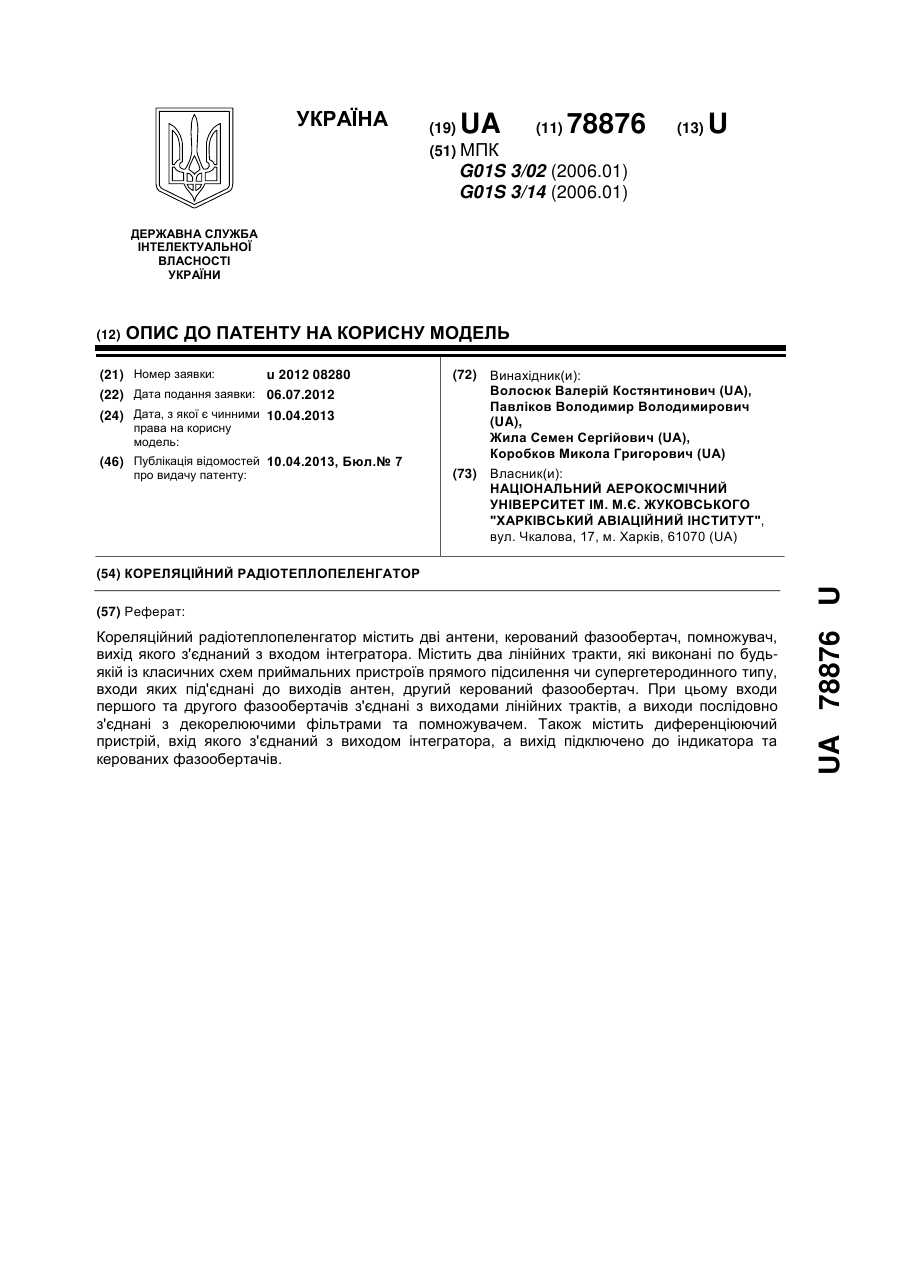

Номер патенту: 78876

Опубліковано: 10.04.2013

Автори: Жила Семен Сергійович, Павліков Володимир Володимирович, Коробков Микола Григорович, Волосюк Валерій Костянтинович

МПК: G01S 3/14, G01S 3/02

Мітки: кореляційний, радіотеплопеленгатор

Формула / Реферат:

Кореляційний радіотеплопеленгатор, що містить дві антени, керований фазообертач, помножувач, вихід якого з'єднаний з входом інтегратора, який відрізняється тим, що містить два лінійних тракти, які виконані по будь-якій із класичних схем приймальних пристроїв прямого підсилення чи супергетеродинного типу, входи яких під'єднані до виходів антен, другий керований фазообертач, причому входи першого та другого фазообертачів з'єднані з виходами...

Номер патенту: 91951

Опубліковано: 10.09.2010

Автори: Широков Ігор Борисович, Сердюк Ігор Володимірович

МПК: G01R 29/08, G01S 3/00, G01R 25/00 ...

Мітки: фазі, мікрохвиль, кутів, приходу, набігу, виміру, пристрій, флуктуацій

Формула / Реферат:

Пристрій для виміру флуктуацій набігу фази та кутів приходу мікрохвиль, що містить два генератори мікрохвильових коливань, три мікрохвильових Y-циркулятори, дві мікрохвильових антени первинного випромінювання та вторинного прийому, два мікрохвильових змішувачі, два фазометри, високочастотний високодобротний кварцовий опорний генератор, два подільники частоти, кожний з яких формує сигнали з низькими частотами F1 та F2, який відрізняється тим,...

Номер патенту: 85121

Опубліковано: 25.12.2008

Автори: Стеріополо Євген Анатолійович, Покришевський Віктор Михайлович, Чигирин Олег Трохимович, Тітов Валерій Сергійович

МПК: G01S 3/02, G01S 3/14

Мітки: пеленгатор, моноімпульсний, сумарно-амплітудний

Формула / Реферат:

Моноімпульсний сумарно-амплітудний пеленгатор, що містить високочастотну антенну систему у складі блока опромінювачів, кільцевого хвилевідного моста і дзеркала, приймач сумарного каналу у складі змішувача сумарного каналу, місцевого гетеродина, підсилювача проміжної частоти сумарного каналу, першого амплітудного детектора та схему складання, причому перший сумарний вихід кільцевого хвилевідного моста підключений до першого входу змішувача...

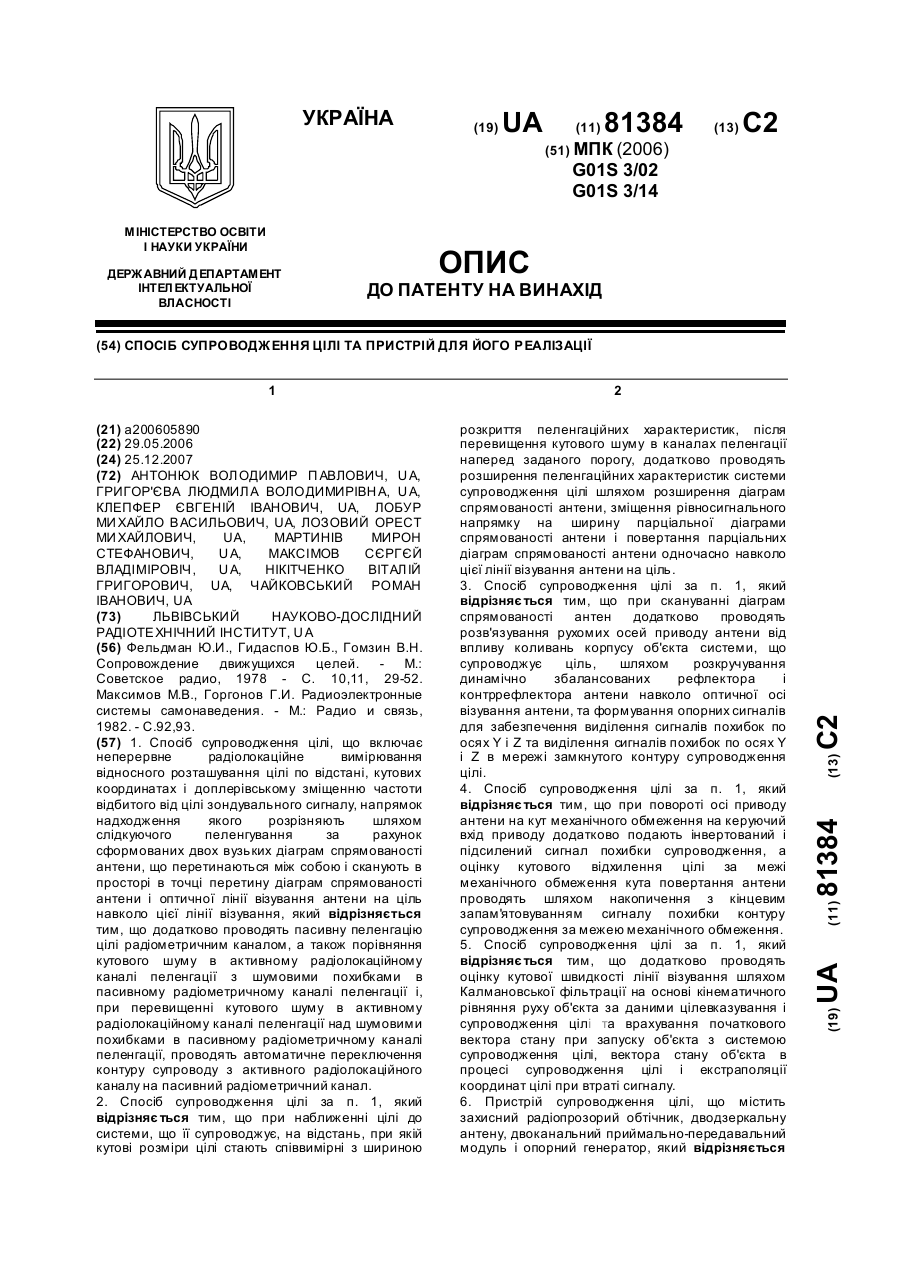

Номер патенту: 81384

Опубліковано: 25.12.2007

Автори: Максімов Сєргєй Владіміровіч, Мартинів Мирон Стефанович, Нікітченко Віталій Григорович, Лозовий Орест Михайлович, Антонюк Володимир Павлович, Григор'єва Людмила Володимирівна, Чайковський Роман Іванович, Лобур Михайло Васильович, Клепфер Євгеній Іванович

МПК: G01S 3/14, G01S 3/02

Мітки: спосіб, цілі, супроводження, пристрій, реалізації

Формула / Реферат:

1. Спосіб супроводження цілі, що включає неперервне радіолокаційне вимірювання відносного розташування цілі по відстані, кутових координатах і доплерівському зміщенню частоти відбитого від цілі зондувального сигналу, напрямок надходження якого розрізняють шляхом слідкуючого пеленгування за рахунок сформованих двох вузьких діаграм спрямованості антени, що перетинаються між собою і сканують в просторі в точці перетину діаграм спрямованості...

Номер патенту: 13861

Опубліковано: 17.04.2006

Автори: Воловик Андрій Юрійович, Воловик Юрій Микитович, Кичак Василь Мартинович, Шутило Микола Артемович

МПК: G01S 1/00, G01S 3/14

Мітки: обробки, радіотехнічний, посадки, кутової, діапазону, сантиметрового, інформації, системі, пристрій

Формула / Реферат:

Пристрій для обробки кутової інформації у радіотехнічній системі посадки сантиметрового діапазону, який містить пристрій виявлення кутових сигнальних імпульсів «туди» - «назад», пороговий пристрій, комутатор, лічильник та генератор масштабних імпульсів, який відрізняється тим, що в нього введено мікро-ЕОМ з каналом прямого доступу до блока оперативної пам'яті, пристрій керування обміном, аналого-цифровий перетворювач, адресний лічильник та...

Номер патенту: 52829

Опубліковано: 15.01.2003

Автори: Гончар Анатолій Іванович, Клочан Валентина Іванівна, Клочан Юрій Анатолійович, Шличек Любов Іванівна

МПК: G01V 1/28, G01S 3/14, G01V 1/38 ...

Мітки: профілограф, гідроакустичний

Формула / Реферат:

Гідроакустичний профілограф, який включає в себе першу та другу антену, перший передавальний тракт, перший приймальний тракт, пристрій відображення інформації і пристрій керування, при цьому перший вихід пристрою керування підключений до входу пристрою відображення інформації, який відрізняється тим, що в нього введені перший та другий комутатори прийому-передачі, другий передавальний тракт, перший та другий формувачі складних сигналів,...

Номер патенту: 41498

Опубліковано: 17.09.2001

Автори: Антонюк Володимир Павлович, Клепфер Євгеній Іванович, Кіреєв Олександр Олександрович

МПК: G01S 3/14

Мітки: дискримінатор, кутовий

Текст:

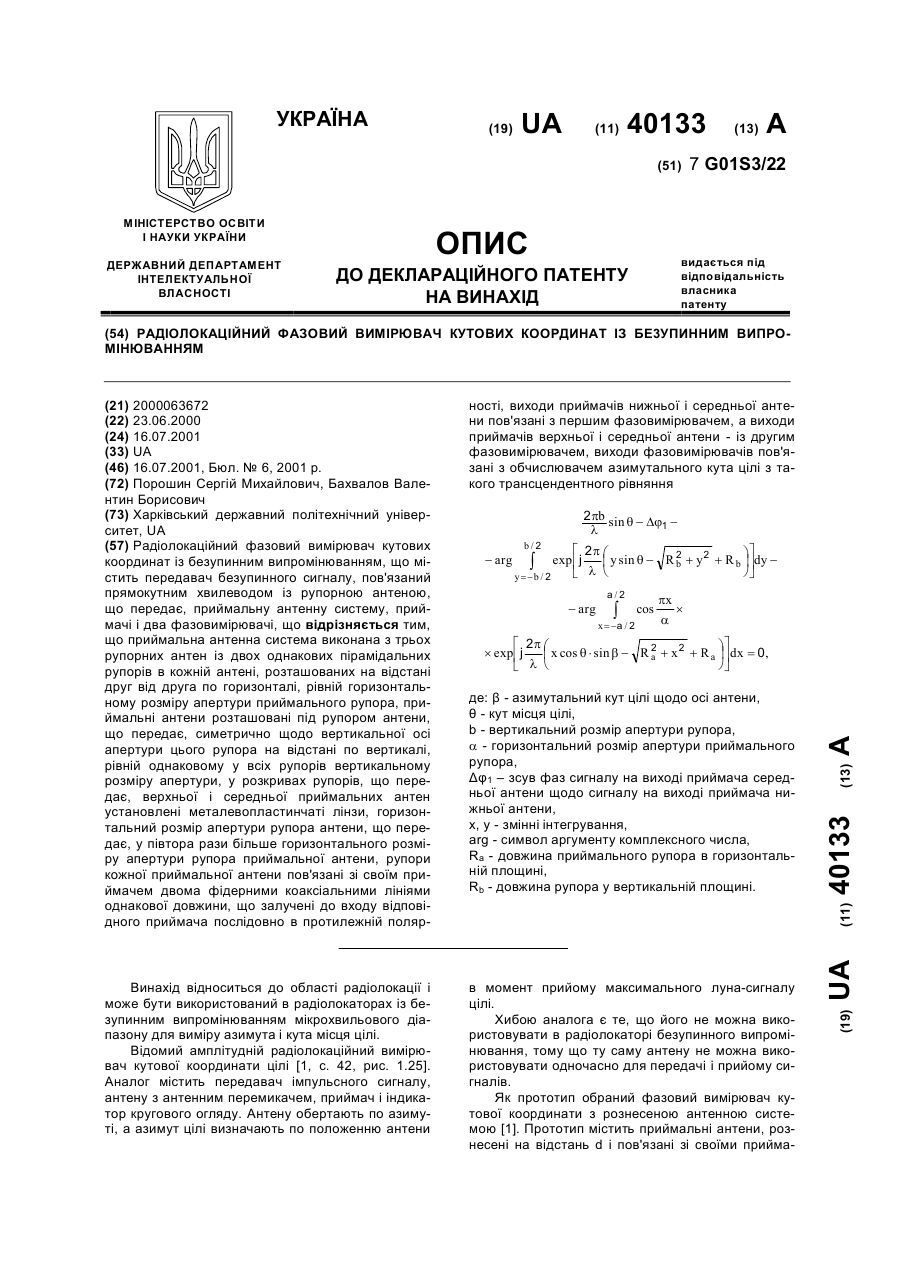

Номер патенту: 40133

Опубліковано: 16.07.2001

Автори: Порошин Сергій Михайлович, Бахвалов Валентин Борисович

МПК: G01S 3/14

Мітки: фазовий, вимірювач, радіолокаційний, випромінюванням, кутових, бе3упинним, координат

Формула / Реферат:

Радіолокаційний фазовий вимірювач кутових координат із безупинним випромінюванням, що містить передавач безупинного сигналу, пов'язаний прямокутним хвилеводом із рупорною антеною, що передає, приймальну антенну систему, приймачі і два фазовимірювача, що відрізняються тим, що приймальна антенна система виконана з трьох рупорних антен із двох однакових пірамідальних рупори в кожній антені, розташованих на відстані друг від друга по...

Номер патенту: 37407

Опубліковано: 15.05.2001

Автор: Огороднійчук Леонід Дмитрович

МПК: G01S 3/14

Мітки: фазового, спосіб, похибки, радіопеленгування, вимірювання

Формула / Реферат:

1. Спосіб вимірювання похибки фазового радіопеленгування, у відповідності з яким із m вимірюваних відомих азимутів, де ціле число m≥1, для вимірювання за допомогою фазового радіопеленгування вибирають і-ий відомий азимут 0в, де 1 ≤ і ≤ m генерують сигнал, частота якого дорівнює робочій частоті фазового радіопеленгатора, випромінюють сигнал з пункту відповідного азимута, приймають його фазовим радіопеленгатором і вимірюють...

Номер патенту: 24676

Опубліковано: 04.08.1998

Автори: Гудзюк Василь Петрович, Лігінов Сергій Михайлович, Сирма Олексій Олексійович, Литвиненко Валентин Іванович, Муратов Олександр Олексійович, Бєліков Евген Миколайович, Мєдвєдєв Сергій Леонідович

МПК: G01S 3/14

Мітки: доплеровський, пеленгатор

Формула / Реферат:

Доплеровський пеленгатор, що містить N пеленгаційних антен, еквідистантно розташованих по колу, що включають N симетричних вібраторів і N симетруючих пристроїв, причому N більше чи рівно 3, N-канальний комутатор, генератор імпульсів комутації, малошумлячий підсилювач, центральну антену та комплект апаратури пеленгування і керування, причому виходи симетруючих пристроїв підключені до входів N-канального комутатора, вихід якого підключений до...
