Модульний комплекс для зберігання, обліку та розподілу скрапленого газу для заправки автомобілів

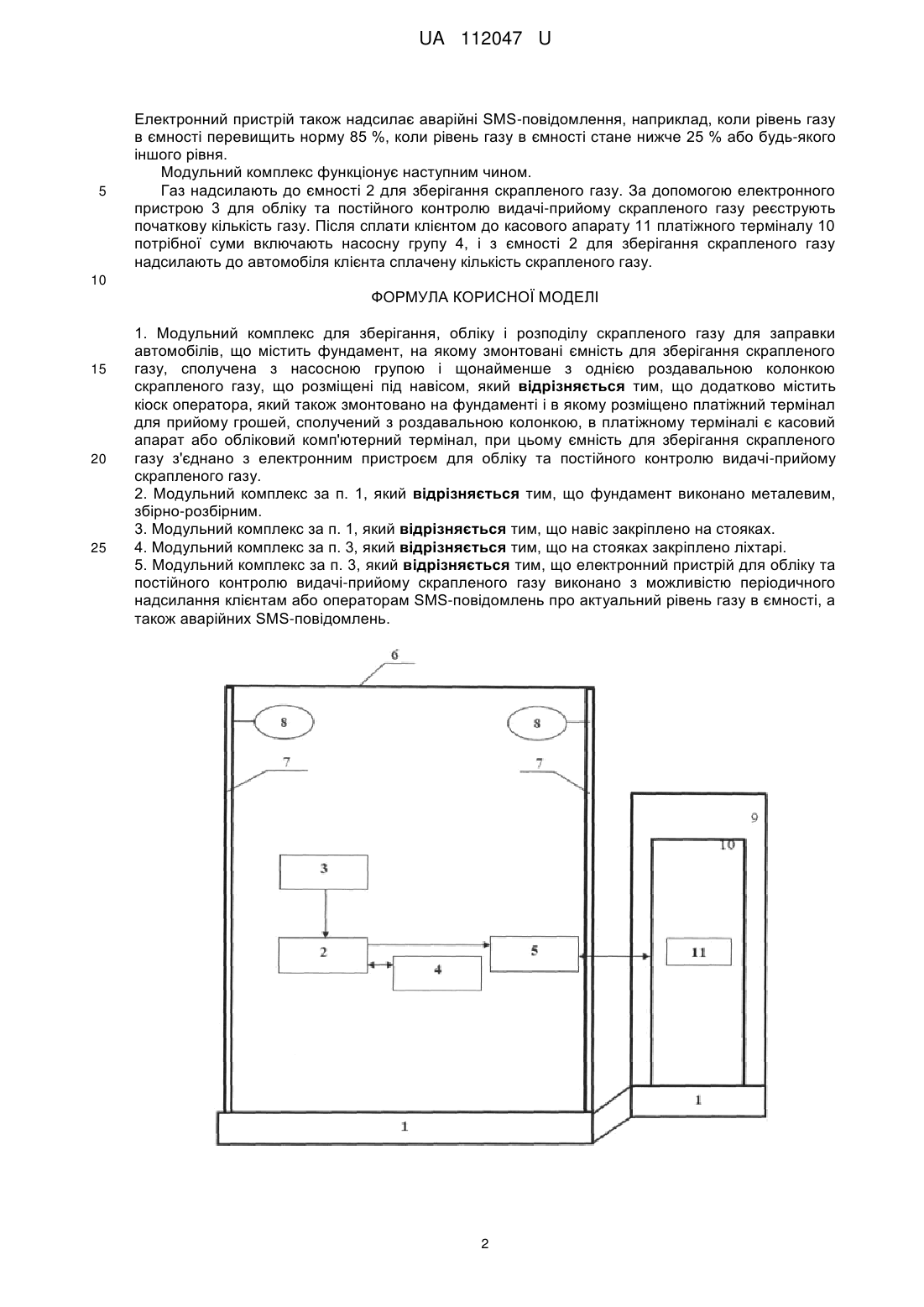

Реферат: Модульний комплекс для зберігання, обліку і розподілу скрапленого газу для заправки автомобілів, що містить фундамент, на якому змонтовані ємність для зберігання скрапленого газу, сполучена з насосною групою і щонайменше з однією роздавальною колонкою скрапленого газу, що розміщені під навісом, причому додатково містить кіоск оператора, який також змонтовано на фундаменті і в якому розміщено платіжний термінал для прийому грошей, сполучений з роздавальною колонкою, в платіжному терміналі є касовий апарат або обліковий комп'ютерний термінал, при цьому ємність для зберігання скрапленого газу з'єднано з електронним пристроєм для обліку та постійного контролю видачі-прийому скрапленого газу. UA 112047 U (12) UA 112047 U UA 112047 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до автомобільних газозаправних станцій і може бути використана для зберігання, обліку та розподілу скрапленого газу. Відомо пересувну заправну станцію скраплених вуглеводневих газів, яка встановлена на автомобільному шасі і містить посудину з міжстінним простором з системою заправки наливною і заправною, ваговим пристроєм для наповнення побутових балонів і контрольновимірювальною апаратурою, що експлуатується в селитебній зоні. Міжстінний простір судини виконано герметичним і заповнений теплоізоляційним матеріалом і інертним газом, що не допускає перевищення робочого тиску в посудині нормативно розрахункового та забезпечує збереження температури судини нижче розрахункової при виникненні загоряння [RU № 2236637 С2, F17C 5/00, 2004]. Така пересувна заправна станція скраплених вуглеводневих газів, яка встановлена на автомобільному шасі, має вузькі функціональні можливості. Найближчою до корисної моделі, що заявляється, є автомобільна газозаправна станція (АГЗС), яка містить технологічну схему наземної АГЗС, резервуар зберігання зрідженого газу, насос, паливороздавальні колонки, лічильник рідини, лічильний пристрій, газовідділювачі з поплавковою камерою, фільтр, індикатор, роздавальний кран, зворотний клапан, навіс над газороздавальною колонкою [http://www.azs-snab.ru/GAZ/agzs.php]. Зазначена автомобільна газозаправна станція є стаціонарною і також має вузькі функціональні можливості. В основу корисної моделі поставлено задачу створення модульного комплексу для зберігання, обліку і розподілу скрапленого газу для заправки автомобілів, який би мав широкі функціональні можливості, був би пересувним, швидко монтувався. Поставлену задачу вирішують тим, що модульний комплекс для зберігання, обліку і розподілу скрапленого газу для заправки автомобілів, що містить фундамент, на якому змонтовані ємність для зберігання скрапленого газу, сполучена з насосною групою і щонайменше з однією роздавальною колонкою скрапленого газу, що розміщені під навісом, згідно з корисною моделлю, додатково містить кіоск оператора, який також змонтовано на фундаменті і в якому розміщено платіжний термінал для прийому грошей, сполучений з роздавальною колонкою, в платіжному терміналі є касовий апарат або обліковий комп'ютерний термінал, при цьому ємність для зберігання скрапленого газу з'єднано з електронним пристроєм для обліку та постійного контролю видачі-прийому скрапленого газу. Фундамент виконано металевим, збірно-розбірним. Навіс закріплено на стояках, на яких закріплено ліхтарі. Електронний пристрій для обліку та постійного контролю видачі-прийому скрапленого газу виконано з можливістю періодичного надсилання клієнтам або операторам SMS-повідомлень про актуальний рівень газу в ємності, а також аварійних SMS-повідомлень. Модульний комплекс містить в своєму складі як механічні, так і електронні пристрої для проведення заправки автомобілів, обліку діяльності заправленого залишеного на зберіганні палива та в додаток електронну систему грошових розрахунків. Модульний комплекс має значно ширші функціональні можливості у порівнянні з прототипом і можливість розміщення його в місцях найбільш напружених транспортних потоків і швидкого переносу у випадку необхідності на інші місця. Електронний пристрій для обліку та постійного контролю видачі-прийому скрапленого газу та передачі за допомогою мережі Інтернет надає дані щодо видачі, вартості виданого скрапленого газу, залишків газу в ємності, потреби в дозаправці ємності та звітів щодо навантаження на заправний пункт щогодинного, щодобового тощо. Корисна модель пояснюється схемою модульного комплексу для зберігання, обліку і розподілу скрапленого газу для заправки автомобілів, Модульний комплекс містить збірно-розбірний металевий фундаменті 1, на якому змонтовані ємність 2 для зберігання скрапленого газу, сполучена з електронним пристроєм 3 для обліку та постійного контролю видачі-прийому скрапленого газу, з насосною групою 4 і щонайменше з однією роздавальною колонкою 5 скрапленого газу, що розміщені під навісом 6, закріпленим на стояках 7, на яких закріплено ліхтарі 8. На збірно-розбірному металевому фундаменті 1 також змонтовано кіоск 9 оператора, в якому розміщено платіжний термінал 10 для прийому грошей, сполучений з роздавальною колонкою 5. У платіжному терміналі є касовий апарат 11 або обліковий комп'ютерний термінал. Електронний пристрій 3 періодично надсилає SMS-повідомлення про актуальний рівень газу в ємності (в % і в літрах), температурі і кількості літрів для заповнення до 85 % ємності прямо на телефон клієнта або операторам. Періодичні SMS-повідомлення надходять із заданим періодом часу раз на добу, раз в декілька годин або хвилин в залежності від бажання клієнта. 1 UA 112047 U 5 Електронний пристрій також надсилає аварійні SMS-повідомлення, наприклад, коли рівень газу в ємності перевищить норму 85 %, коли рівень газу в ємності стане нижче 25 % або будь-якого іншого рівня. Модульний комплекс функціонує наступним чином. Газ надсилають до ємності 2 для зберігання скрапленого газу. За допомогою електронного пристрою 3 для обліку та постійного контролю видачі-прийому скрапленого газу реєструють початкову кількість газу. Після сплати клієнтом до касового апарату 11 платіжного терміналу 10 потрібної суми включають насосну групу 4, і з ємності 2 для зберігання скрапленого газу надсилають до автомобіля клієнта сплачену кількість скрапленого газу. 10 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 20 25 1. Модульний комплекс для зберігання, обліку і розподілу скрапленого газу для заправки автомобілів, що містить фундамент, на якому змонтовані ємність для зберігання скрапленого газу, сполучена з насосною групою і щонайменше з однією роздавальною колонкою скрапленого газу, що розміщені під навісом, який відрізняється тим, що додатково містить кіоск оператора, який також змонтовано на фундаменті і в якому розміщено платіжний термінал для прийому грошей, сполучений з роздавальною колонкою, в платіжному терміналі є касовий апарат або обліковий комп'ютерний термінал, при цьому ємність для зберігання скрапленого газу з'єднано з електронним пристроєм для обліку та постійного контролю видачі-прийому скрапленого газу. 2. Модульний комплекс за п. 1, який відрізняється тим, що фундамент виконано металевим, збірно-розбірним. 3. Модульний комплекс за п. 1, який відрізняється тим, що навіс закріплено на стояках. 4. Модульний комплекс за п. 3, який відрізняється тим, що на стояках закріплено ліхтарі. 5. Модульний комплекс за п. 3, який відрізняється тим, що електронний пристрій для обліку та постійного контролю видачі-прийому скрапленого газу виконано з можливістю періодичного надсилання клієнтам або операторам SMS-повідомлень про актуальний рівень газу в ємності, а також аварійних SMS-повідомлень. 2 UA 112047 U Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
