Спосіб подрібнення стального дробу

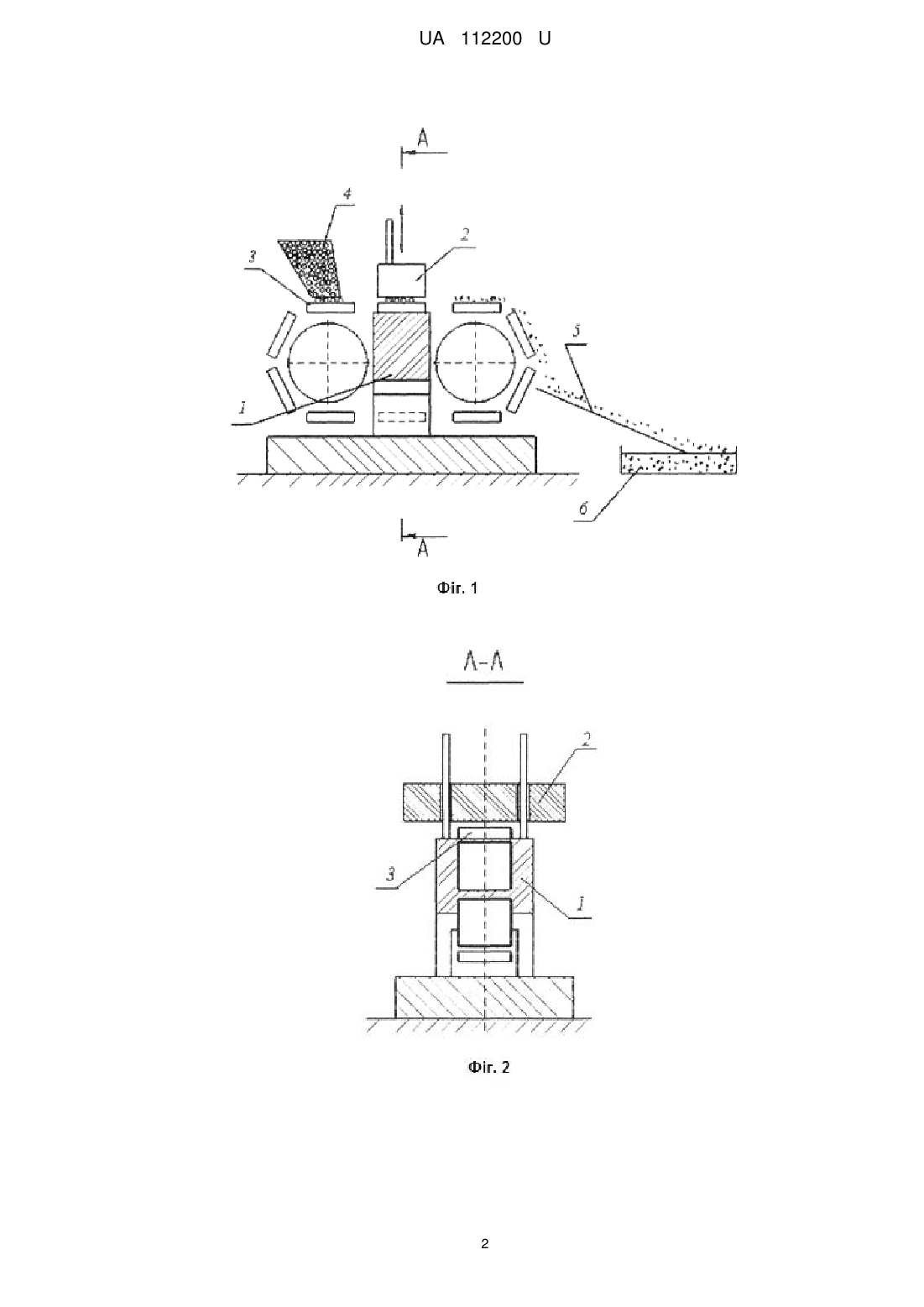

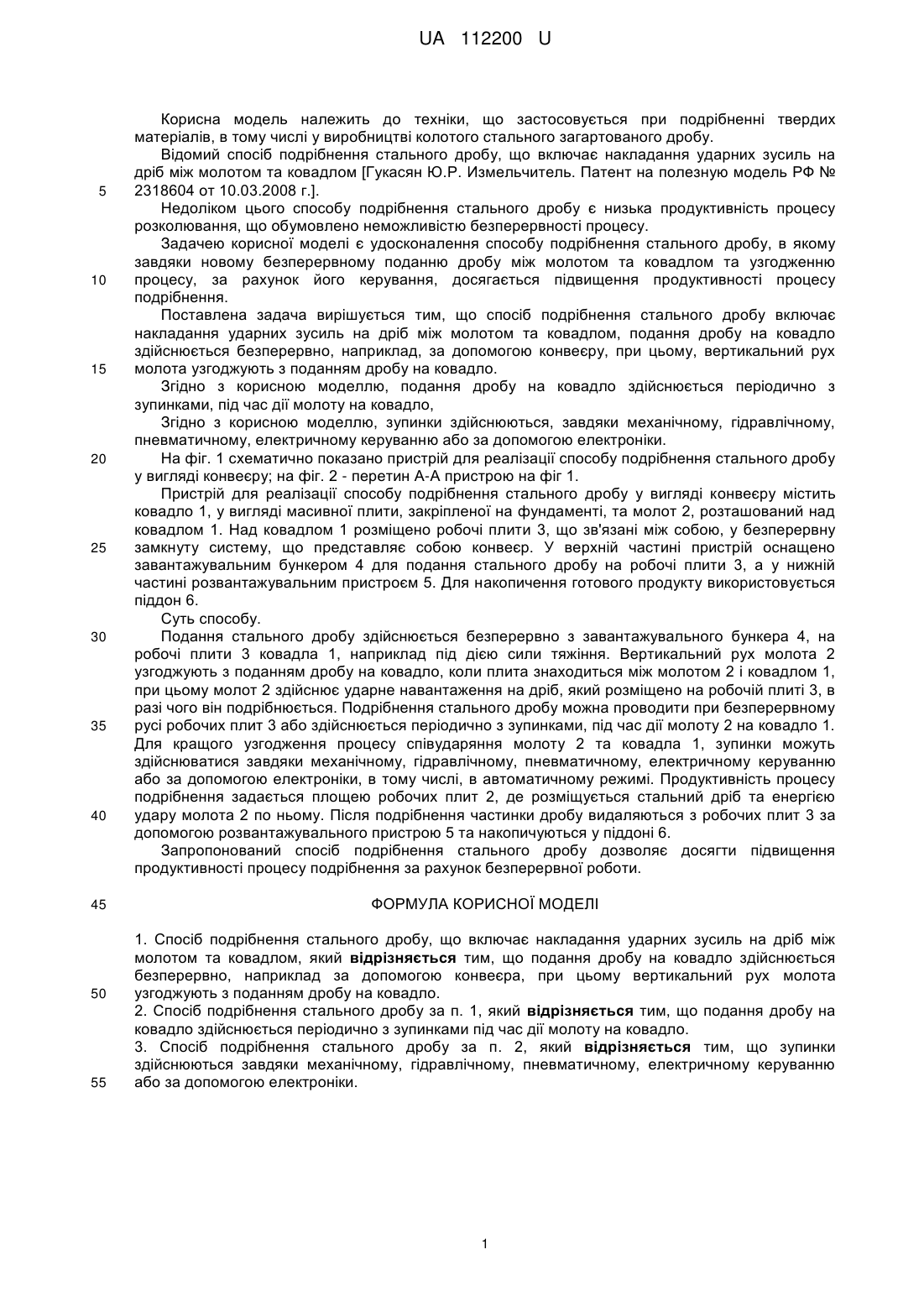

Реферат: Спосіб подрібнення стального дробу включає накладання ударних зусиль на дріб між молотом та ковадлом. Подання дробу на ковадло здійснюється безперервно, наприклад за допомогою конвеєра. При цьому вертикальний рух молота узгоджують з поданням дробу на ковадло. UA 112200 U (12) UA 112200 U UA 112200 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до техніки, що застосовується при подрібненні твердих матеріалів, в тому числі у виробництві колотого стального загартованого дробу. Відомий спосіб подрібнення стального дробу, що включає накладання ударних зусиль на дріб між молотом та ковадлом [Гукасян Ю.Р. Измельчитель. Патент на полезную модель РФ № 2318604 от 10.03.2008 г.]. Недоліком цього способу подрібнення стального дробу є низька продуктивність процесу розколювання, що обумовлено неможливістю безперервності процесу. Задачею корисної моделі є удосконалення способу подрібнення стального дробу, в якому завдяки новому безперервному поданню дробу між молотом та ковадлом та узгодженню процесу, за рахунок його керування, досягається підвищення продуктивності процесу подрібнення. Поставлена задача вирішується тим, що спосіб подрібнення стального дробу включає накладання ударних зусиль на дріб між молотом та ковадлом, подання дробу на ковадло здійснюється безперервно, наприклад, за допомогою конвеєру, при цьому, вертикальний рух молота узгоджують з поданням дробу на ковадло. Згідно з корисною моделлю, подання дробу на ковадло здійснюється періодично з зупинками, під час дії молоту на ковадло, Згідно з корисною моделлю, зупинки здійснюються, завдяки механічному, гідравлічному, пневматичному, електричному керуванню або за допомогою електроніки. На фіг. 1 схематично показано пристрій для реалізації способу подрібнення стального дробу у вигляді конвеєру; на фіг. 2 - перетин А-А пристрою на фіг 1. Пристрій для реалізації способу подрібнення стального дробу у вигляді конвеєру містить ковадло 1, у вигляді масивної плити, закріпленої на фундаменті, та молот 2, розташований над ковадлом 1. Над ковадлом 1 розміщено робочі плити 3, що зв'язані між собою, у безперервну замкнуту систему, що представляє собою конвеєр. У верхній частині пристрій оснащено завантажувальним бункером 4 для подання стального дробу на робочі плити 3, а у нижній частині розвантажувальним пристроєм 5. Для накопичення готового продукту використовується піддон 6. Суть способу. Подання стального дробу здійснюється безперервно з завантажувального бункера 4, на робочі плити 3 ковадла 1, наприклад під дією сили тяжіння. Вертикальний рух молота 2 узгоджують з поданням дробу на ковадло, коли плита знаходиться між молотом 2 і ковадлом 1, при цьому молот 2 здійснює ударне навантаження на дріб, який розміщено на робочій плиті 3, в разі чого він подрібнюється. Подрібнення стального дробу можна проводити при безперервному русі робочих плит 3 або здійснюється періодично з зупинками, під час дії молоту 2 на ковадло 1. Для кращого узгодження процесу співударяння молоту 2 та ковадла 1, зупинки можуть здійснюватися завдяки механічному, гідравлічному, пневматичному, електричному керуванню або за допомогою електроніки, в тому числі, в автоматичному режимі. Продуктивність процесу подрібнення задається площею робочих плит 2, де розміщується стальний дріб та енергією удару молота 2 по ньому. Після подрібнення частинки дробу видаляються з робочих плит 3 за допомогою розвантажувального пристрою 5 та накопичуються у піддоні 6. Запропонований спосіб подрібнення стального дробу дозволяє досягти підвищення продуктивності процесу подрібнення за рахунок безперервної роботи. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Спосіб подрібнення стального дробу, що включає накладання ударних зусиль на дріб між молотом та ковадлом, який відрізняється тим, що подання дробу на ковадло здійснюється безперервно, наприклад за допомогою конвеєра, при цьому вертикальний рух молота узгоджують з поданням дробу на ковадло. 2. Спосіб подрібнення стального дробу за п. 1, який відрізняється тим, що подання дробу на ковадло здійснюється періодично з зупинками під час дії молоту на ковадло. 3. Спосіб подрібнення стального дробу за п. 2, який відрізняється тим, що зупинки здійснюються завдяки механічному, гідравлічному, пневматичному, електричному керуванню або за допомогою електроніки. 1 UA 112200 U 2 UA 112200 U Комп’ютерна верстка О. Гергіль Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
