Спосіб розколювання стального дробу у кульковому млині

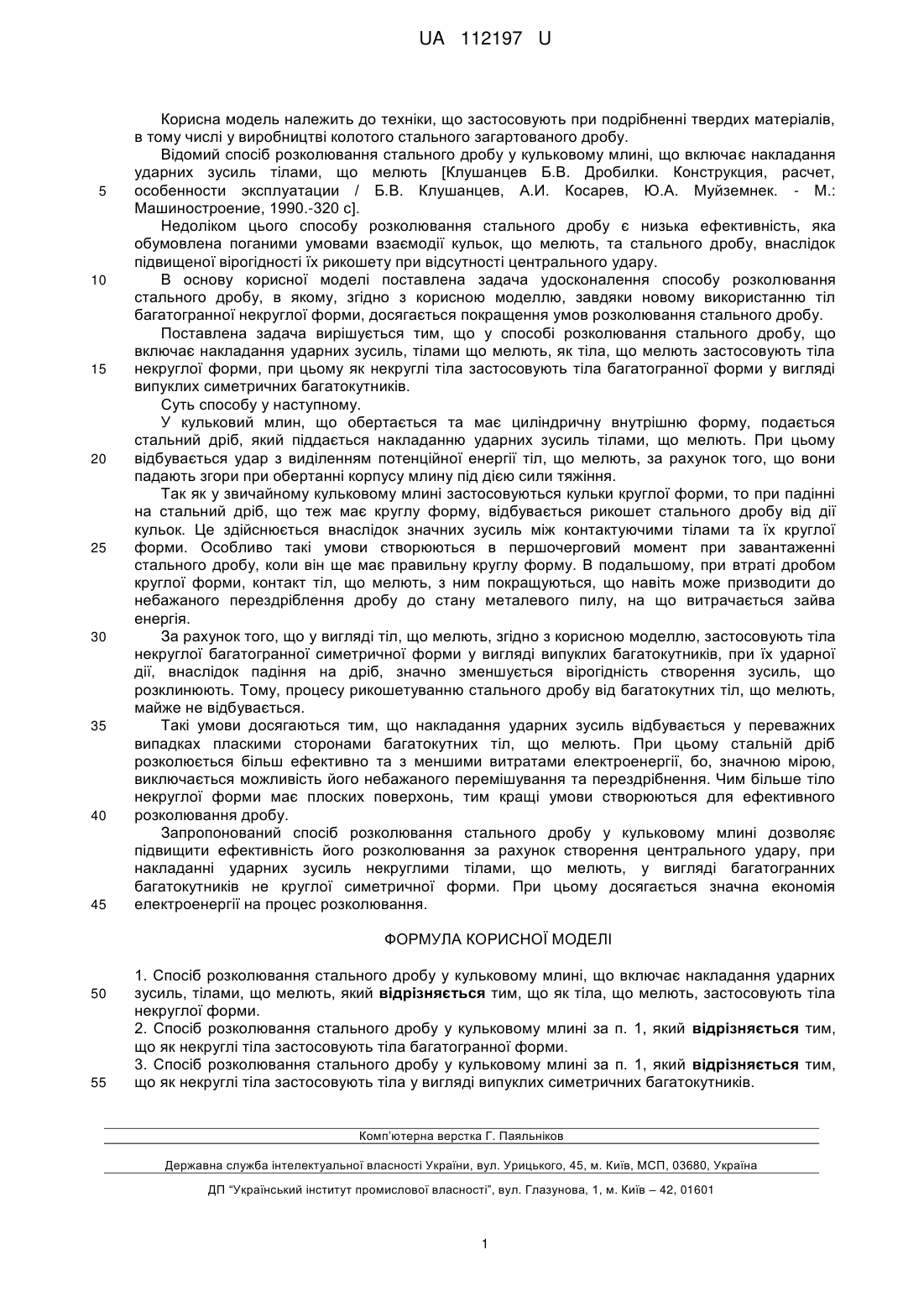

Реферат: Спосіб розколювання стального дробу у кульковому млині включає накладання ударних зусиль тілами, що мелють. Як тіла, що мелють, застосовують тіла некруглої форми. UA 112197 U (12) UA 112197 U UA 112197 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до техніки, що застосовують при подрібненні твердих матеріалів, в тому числі у виробництві колотого стального загартованого дробу. Відомий спосіб розколювання стального дробу у кульковому млині, що включає накладання ударних зусиль тілами, що мелють [Клушанцев Б.В. Дробилки. Конструкция, расчет, особенности эксплуатации / Б.В. Клушанцев, А.И. Косарев, Ю.А. Муйземнек. - М.: Машиностроение, 1990.-320 с]. Недоліком цього способу розколювання стального дробу є низька ефективність, яка обумовлена поганими умовами взаємодії кульок, що мелють, та стального дробу, внаслідок підвищеної вірогідності їх рикошету при відсутності центрального удару. В основу корисної моделі поставлена задача удосконалення способу розколювання стального дробу, в якому, згідно з корисною моделлю, завдяки новому використанню тіл багатогранної некруглої форми, досягається покращення умов розколювання стального дробу. Поставлена задача вирішується тим, що у способі розколювання стального дробу, що включає накладання ударних зусиль, тілами що мелють, як тіла, що мелють застосовують тіла некруглої форми, при цьому як некруглі тіла застосовують тіла багатогранної форми у вигляді випуклих симетричних багатокутників. Суть способу у наступному. У кульковий млин, що обертається та має циліндричну внутрішню форму, подається стальний дріб, який піддається накладанню ударних зусиль тілами, що мелють. При цьому відбувається удар з виділенням потенційної енергії тіл, що мелють, за рахунок того, що вони падають згори при обертанні корпусу млину під дією сили тяжіння. Так як у звичайному кульковому млині застосовуються кульки круглої форми, то при падінні на стальний дріб, що теж має круглу форму, відбувається рикошет стального дробу від дії кульок. Це здійснюється внаслідок значних зусиль між контактуючими тілами та їх круглої форми. Особливо такі умови створюються в першочерговий момент при завантаженні стального дробу, коли він ще має правильну круглу форму. В подальшому, при втраті дробом круглої форми, контакт тіл, що мелють, з ним покращуються, що навіть може призводити до небажаного перездріблення дробу до стану металевого пилу, на що витрачається зайва енергія. За рахунок того, що у вигляді тіл, що мелють, згідно з корисною моделлю, застосовують тіла некруглої багатогранної симетричної форми у вигляді випуклих багатокутників, при їх ударної дії, внаслідок падіння на дріб, значно зменшується вірогідність створення зусиль, що розклинюють. Тому, процесу рикошетуванню стального дробу від багатокутних тіл, що мелють, майже не відбувається. Такі умови досягаються тим, що накладання ударних зусиль відбувається у переважних випадках пласкими сторонами багатокутних тіл, що мелють. При цьому стальній дріб розколюється більш ефективно та з меншими витратами електроенергії, бо, значною мірою, виключається можливість його небажаного перемішування та перездрібнення. Чим більше тіло некруглої форми має плоских поверхонь, тим кращі умови створюються для ефективного розколювання дробу. Запропонований спосіб розколювання стального дробу у кульковому млині дозволяє підвищити ефективність його розколювання за рахунок створення центрального удару, при накладанні ударних зусиль некруглими тілами, що мелють, у вигляді багатогранних багатокутників не круглої симетричної форми. При цьому досягається значна економія електроенергії на процес розколювання. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 1. Спосіб розколювання стального дробу у кульковому млині, що включає накладання ударних зусиль, тілами, що мелють, який відрізняється тим, що як тіла, що мелють, застосовують тіла некруглої форми. 2. Спосіб розколювання стального дробу у кульковому млині за п. 1, який відрізняється тим, що як некруглі тіла застосовують тіла багатогранної форми. 3. Спосіб розколювання стального дробу у кульковому млині за п. 1, який відрізняється тим, що як некруглі тіла застосовують тіла у вигляді випуклих симетричних багатокутників. Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 1
