Пристрій для підвищення ігрової активності свиней

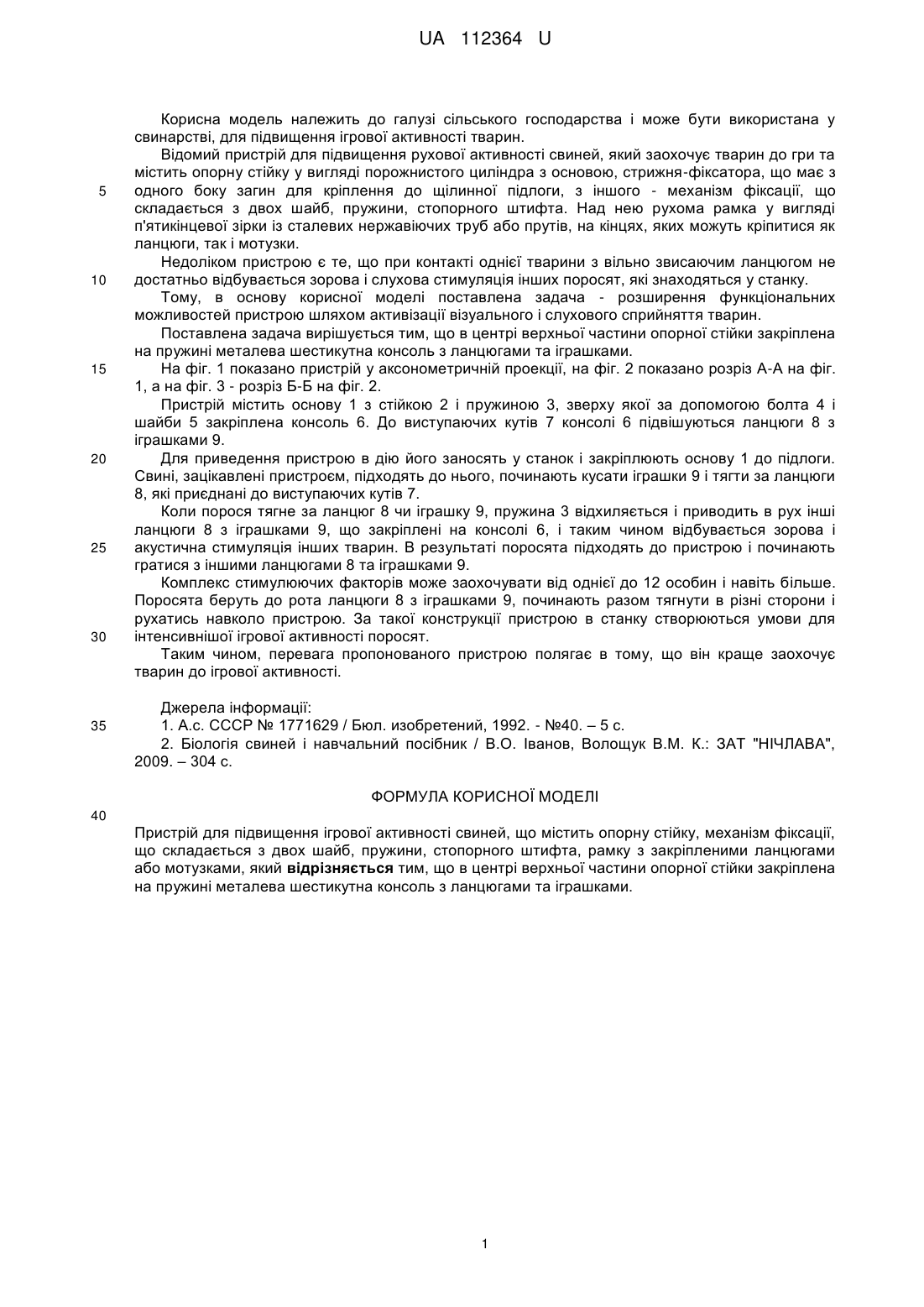

Реферат: Пристрій для підвищення ігрової активності свиней містить опорну стійку, механізм фіксації, що складається з двох шайб, пружини, стопорного штифта, рамку з закріпленими ланцюгами або мотузками. В центрі верхньої частини опорної стійки закріплена на пружині металева шестикутна консоль з ланцюгами та іграшками. UA 112364 U (54) ПРИСТРІЙ ДЛЯ ПІДВИЩЕННЯ ІГРОВОЇ АКТИВНОСТІ СВИНЕЙ UA 112364 U UA 112364 U 5 10 15 20 25 30 35 Корисна модель належить до галузі сільського господарства і може бути використана у свинарстві, для підвищення ігрової активності тварин. Відомий пристрій для підвищення рухової активності свиней, який заохочує тварин до гри та містить опорну стійку у вигляді порожнистого циліндра з основою, стрижня-фіксатора, що має з одного боку загин для кріплення до щілинної підлоги, з іншого - механізм фіксації, що складається з двох шайб, пружини, стопорного штифта. Над нею рухома рамка у вигляді п'ятикінцевої зірки із сталевих нержавіючих труб або прутів, на кінцях, яких можуть кріпитися як ланцюги, так і мотузки. Недоліком пристрою є те, що при контакті однієї тварини з вільно звисаючим ланцюгом не достатньо відбувається зорова і слухова стимуляція інших поросят, які знаходяться у станку. Тому, в основу корисної моделі поставлена задача - розширення функціональних можливостей пристрою шляхом активізації візуального і слухового сприйняття тварин. Поставлена задача вирішується тим, що в центрі верхньої частини опорної стійки закріплена на пружині металева шестикутна консоль з ланцюгами та іграшками. На фіг. 1 показано пристрій у аксонометричній проекції, на фіг. 2 показано розріз А-А на фіг. 1, а на фіг. 3 - розріз Б-Б на фіг. 2. Пристрій містить основу 1 з стійкою 2 і пружиною 3, зверху якої за допомогою болта 4 і шайби 5 закріплена консоль 6. До виступаючих кутів 7 консолі 6 підвішуються ланцюги 8 з іграшками 9. Для приведення пристрою в дію його заносять у станок і закріплюють основу 1 до підлоги. Свині, зацікавлені пристроєм, підходять до нього, починають кусати іграшки 9 і тягти за ланцюги 8, які приєднані до виступаючих кутів 7. Коли порося тягне за ланцюг 8 чи іграшку 9, пружина 3 відхиляється і приводить в рух інші ланцюги 8 з іграшками 9, що закріплені на консолі 6, і таким чином відбувається зорова і акустична стимуляція інших тварин. В результаті поросята підходять до пристрою і починають гратися з іншими ланцюгами 8 та іграшками 9. Комплекс стимулюючих факторів може заохочувати від однієї до 12 особин і навіть більше. Поросята беруть до рота ланцюги 8 з іграшками 9, починають разом тягнути в різні сторони і рухатись навколо пристрою. За такої конструкції пристрою в станку створюються умови для інтенсивнішої ігрової активності поросят. Таким чином, перевага пропонованого пристрою полягає в тому, що він краще заохочує тварин до ігрової активності. Джерела інформації: 1. А.с. СССР № 1771629 / Бюл. изобретений, 1992. - №40. – 5 с. 2. Біологія свиней і навчальний посібник / В.О. Іванов, Волощук В.М. К.: ЗАТ "НІЧЛАВА", 2009. – 304 с. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 Пристрій для підвищення ігрової активності свиней, що містить опорну стійку, механізм фіксації, що складається з двох шайб, пружини, стопорного штифта, рамку з закріпленими ланцюгами або мотузками, який відрізняється тим, що в центрі верхньої частини опорної стійки закріплена на пружині металева шестикутна консоль з ланцюгами та іграшками. 1 UA 112364 U 2 UA 112364 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
