Пристрій для підвищення ігрової активності свиней

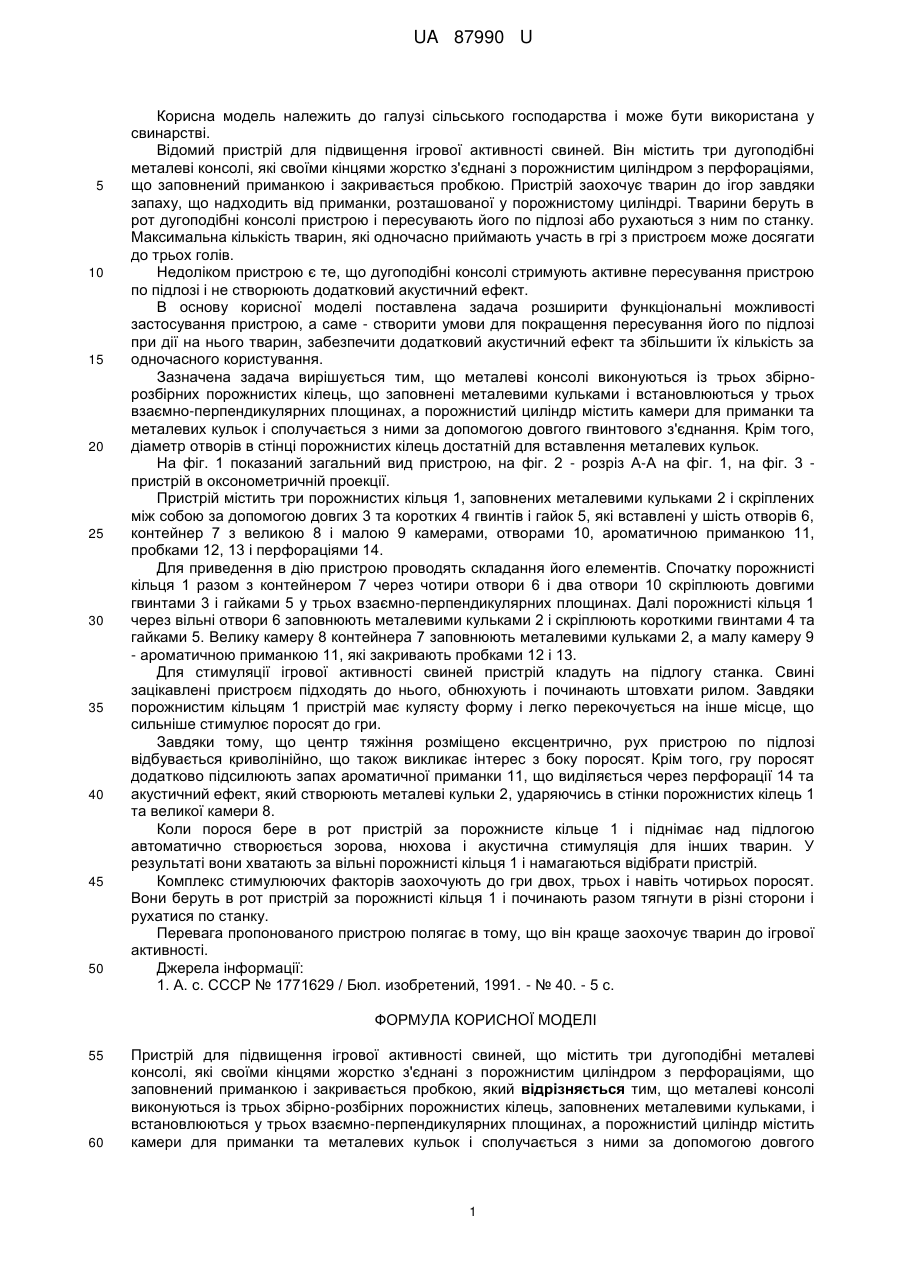

Реферат: Пристрій для підвищення ігрової активності свиней містить три дугоподібні металеві консолі, які своїми кінцями жорстко з'єднані з порожнистим циліндром з перфораціями, що заповнений приманкою і закривається пробкою. Металеві консолі виконуються із трьох збірно-розбірних порожнистих кілець, заповнених металевими кульками, і встановлюються у трьох взаємноперпендикулярних площинах, а порожнистий циліндр містить камери для приманки та металевих кульок і сполучається з ними за допомогою довгого гвинтового з'єднання; крім того, діаметр отворів в стінці порожнистих кілець достатній для вставлення металевих кульок. UA 87990 U (54) ПРИСТРІЙ ДЛЯ ПІДВИЩЕННЯ ІГРОВОЇ АКТИВНОСТІ СВИНЕЙ UA 87990 U UA 87990 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до галузі сільського господарства і може бути використана у свинарстві. Відомий пристрій для підвищення ігрової активності свиней. Він містить три дугоподібні металеві консолі, які своїми кінцями жорстко з'єднані з порожнистим циліндром з перфораціями, що заповнений приманкою і закривається пробкою. Пристрій заохочує тварин до ігор завдяки запаху, що надходить від приманки, розташованої у порожнистому циліндрі. Тварини беруть в рот дугоподібні консолі пристрою і пересувають його по підлозі або рухаються з ним по станку. Максимальна кількість тварин, які одночасно приймають участь в грі з пристроєм може досягати до трьох голів. Недоліком пристрою є те, що дугоподібні консолі стримують активне пересування пристрою по підлозі і не створюють додатковий акустичний ефект. В основу корисної моделі поставлена задача розширити функціональні можливості застосування пристрою, а саме - створити умови для покращення пересування його по підлозі при дії на нього тварин, забезпечити додатковий акустичний ефект та збільшити їх кількість за одночасного користування. Зазначена задача вирішується тим, що металеві консолі виконуються із трьох збірнорозбірних порожнистих кілець, що заповнені металевими кульками і встановлюються у трьох взаємно-перпендикулярних площинах, а порожнистий циліндр містить камери для приманки та металевих кульок і сполучається з ними за допомогою довгого гвинтового з'єднання. Крім того, діаметр отворів в стінці порожнистих кілець достатній для вставлення металевих кульок. На фіг. 1 показаний загальний вид пристрою, на фіг. 2 - розріз А-А на фіг. 1, на фіг. 3 пристрій в оксонометричній проекції. Пристрій містить три порожнистих кільця 1, заповнених металевими кульками 2 і скріплених між собою за допомогою довгих 3 та коротких 4 гвинтів і гайок 5, які вставлені у шість отворів 6, контейнер 7 з великою 8 і малою 9 камерами, отворами 10, ароматичною приманкою 11, пробками 12, 13 і перфораціями 14. Для приведення в дію пристрою проводять складання його елементів. Спочатку порожнисті кільця 1 разом з контейнером 7 через чотири отвори 6 і два отвори 10 скріплюють довгими гвинтами 3 і гайками 5 у трьох взаємно-перпендикулярних площинах. Далі порожнисті кільця 1 через вільні отвори 6 заповнюють металевими кульками 2 і скріплюють короткими гвинтами 4 та гайками 5. Велику камеру 8 контейнера 7 заповнюють металевими кульками 2, а малу камеру 9 - ароматичною приманкою 11, які закривають пробками 12 і 13. Для стимуляції ігрової активності свиней пристрій кладуть на підлогу станка. Свині зацікавлені пристроєм підходять до нього, обнюхують і починають штовхати рилом. Завдяки порожнистим кільцям 1 пристрій має кулясту форму і легко перекочується на інше місце, що сильніше стимулює поросят до гри. Завдяки тому, що центр тяжіння розміщено ексцентрично, рух пристрою по підлозі відбувається криволінійно, що також викликає інтерес з боку поросят. Крім того, гру поросят додатково підсилюють запах ароматичної приманки 11, що виділяється через перфорації 14 та акустичний ефект, який створюють металеві кульки 2, ударяючись в стінки порожнистих кілець 1 та великої камери 8. Коли порося бере в рот пристрій за порожнисте кільце 1 і піднімає над підлогою автоматично створюється зорова, нюхова і акустична стимуляція для інших тварин. У результаті вони хватають за вільні порожнисті кільця 1 і намагаються відібрати пристрій. Комплекс стимулюючих факторів заохочують до гри двох, трьох і навіть чотирьох поросят. Вони беруть в рот пристрій за порожнисті кільця 1 і починають разом тягнути в різні сторони і рухатися по станку. Перевага пропонованого пристрою полягає в тому, що він краще заохочує тварин до ігрової активності. Джерела інформації: 1. А. с. СССР № 1771629 / Бюл. изобретений, 1991. - № 40.- 5 с. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 60 Пристрій для підвищення ігрової активності свиней, що містить три дугоподібні металеві консолі, які своїми кінцями жорстко з'єднані з порожнистим циліндром з перфораціями, що заповнений приманкою і закривається пробкою, який відрізняється тим, що металеві консолі виконуються із трьох збірно-розбірних порожнистих кілець, заповнених металевими кульками, і встановлюються у трьох взаємно-перпендикулярних площинах, а порожнистий циліндр містить камери для приманки та металевих кульок і сполучається з ними за допомогою довгого 1 UA 87990 U гвинтового з'єднання; крім того, діаметр отворів в стінці порожнистих кілець достатній для вставлення металевих кульок. 2 UA 87990 U Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
