Бронежилет з рельєфною поверхнею

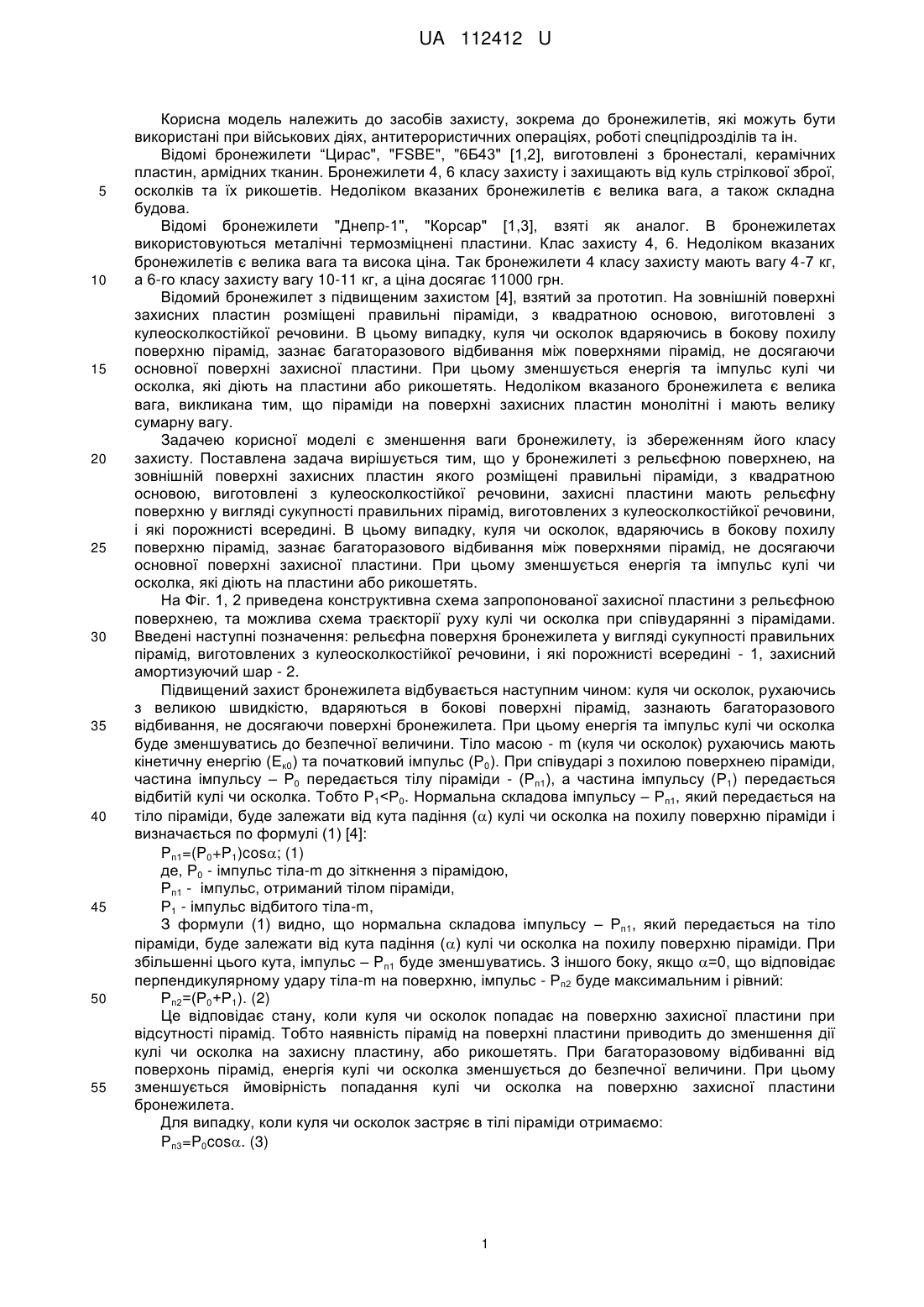

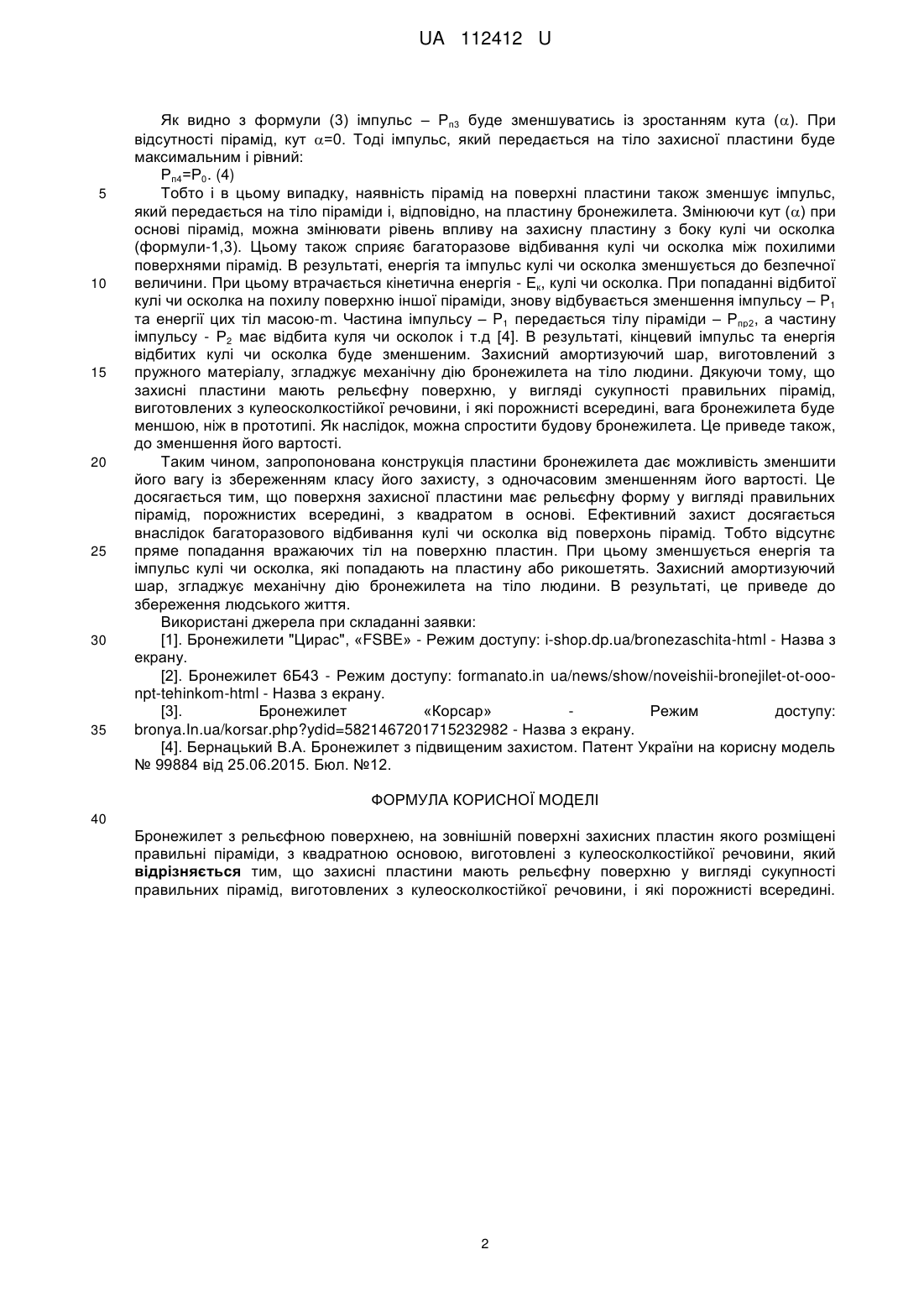

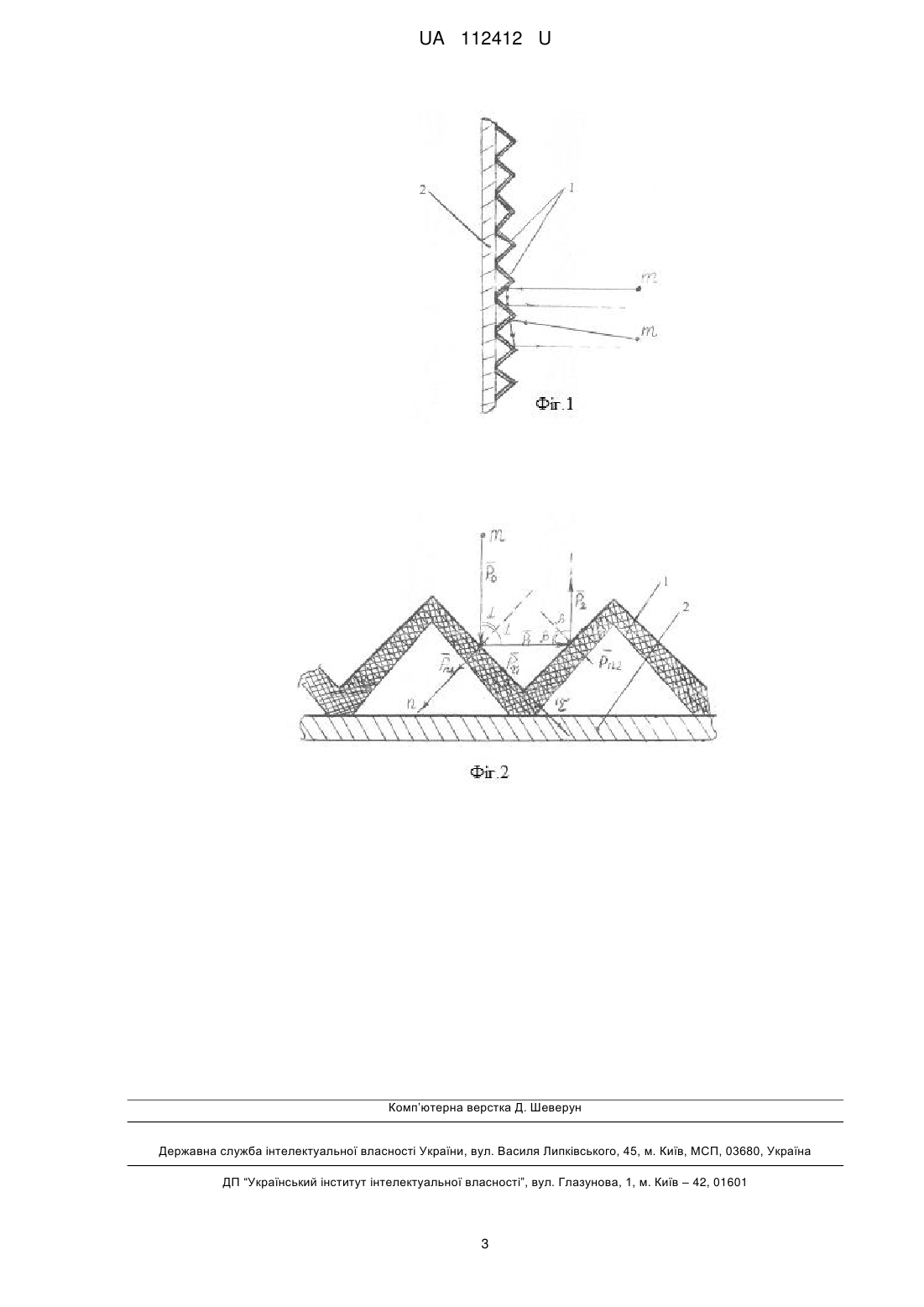

Реферат: UA 112412 U UA 112412 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до засобів захисту, зокрема до бронежилетів, які можуть бути використані при військових діях, антитерористичних операціях, роботі спецпідрозділів та ін. Відомі бронежилети “Цирас", "FSBE", "6Б43" [1,2], виготовлені з бронесталі, керамічних пластин, армідних тканин. Бронежилети 4, 6 класу захисту і захищають від куль стрілкової зброї, осколків та їх рикошетів. Недоліком вказаних бронежилетів є велика вага, а також складна будова. Відомі бронежилети "Днепр-1", "Корсар" [1,3], взяті як аналог. В бронежилетах використовуються металічні термозміцнені пластини. Клас захисту 4, 6. Недоліком вказаних бронежилетів є велика вага та висока ціна. Так бронежилети 4 класу захисту мають вагу 4-7 кг, а 6-го класу захисту вагу 10-11 кг, а ціна досягає 11000 грн. Відомий бронежилет з підвищеним захистом [4], взятий за прототип. На зовнішній поверхні захисних пластин розміщені правильні піраміди, з квадратною основою, виготовлені з кулеосколкостійкої речовини. В цьому випадку, куля чи осколок вдаряючись в бокову похилу поверхню пірамід, зазнає багаторазового відбивання між поверхнями пірамід, не досягаючи основної поверхні захисної пластини. При цьому зменшується енергія та імпульс кулі чи осколка, які діють на пластини або рикошетять. Недоліком вказаного бронежилета є велика вага, викликана тим, що піраміди на поверхні захисних пластин монолітні і мають велику сумарну вагу. Задачею корисної моделі є зменшення ваги бронежилету, із збереженням його класу захисту. Поставлена задача вирішується тим, що у бронежилеті з рельєфною поверхнею, на зовнішній поверхні захисних пластин якого розміщені правильні піраміди, з квадратною основою, виготовлені з кулеосколкостійкої речовини, захисні пластини мають рельєфну поверхню у вигляді сукупності правильних пірамід, виготовлених з кулеосколкостійкої речовини, і які порожнисті всередині. В цьому випадку, куля чи осколок, вдаряючись в бокову похилу поверхню пірамід, зазнає багаторазового відбивання між поверхнями пірамід, не досягаючи основної поверхні захисної пластини. При цьому зменшується енергія та імпульс кулі чи осколка, які діють на пластини або рикошетять. На Фіг. 1, 2 приведена конструктивна схема запропонованої захисної пластини з рельєфною поверхнею, та можлива схема траєкторії руху кулі чи осколка при співударянні з пірамідами. Введені наступні позначення: рельєфна поверхня бронежилета у вигляді сукупності правильних пірамід, виготовлених з кулеосколкостійкої речовини, і які порожнисті всередині - 1, захисний амортизуючий шар - 2. Підвищений захист бронежилета відбувається наступним чином: куля чи осколок, рухаючись з великою швидкістю, вдаряються в бокові поверхні пірамід, зазнають багаторазового відбивання, не досягаючи поверхні бронежилета. При цьому енергія та імпульс кулі чи осколка буде зменшуватись до безпечної величини. Тіло масою - m (куля чи осколок) рухаючись мають кінетичну енергію (Ек0) та початковий імпульс (Р0). При співударі з похилою поверхнею піраміди, частина імпульсу – Р0 передається тілу піраміди - (Рп1), а частина імпульсу (Р1) передається відбитій кулі чи осколка. Тобто Р1
