Спосіб виготовлення облицювальної плитки з рельєфною декоративною поверхнею

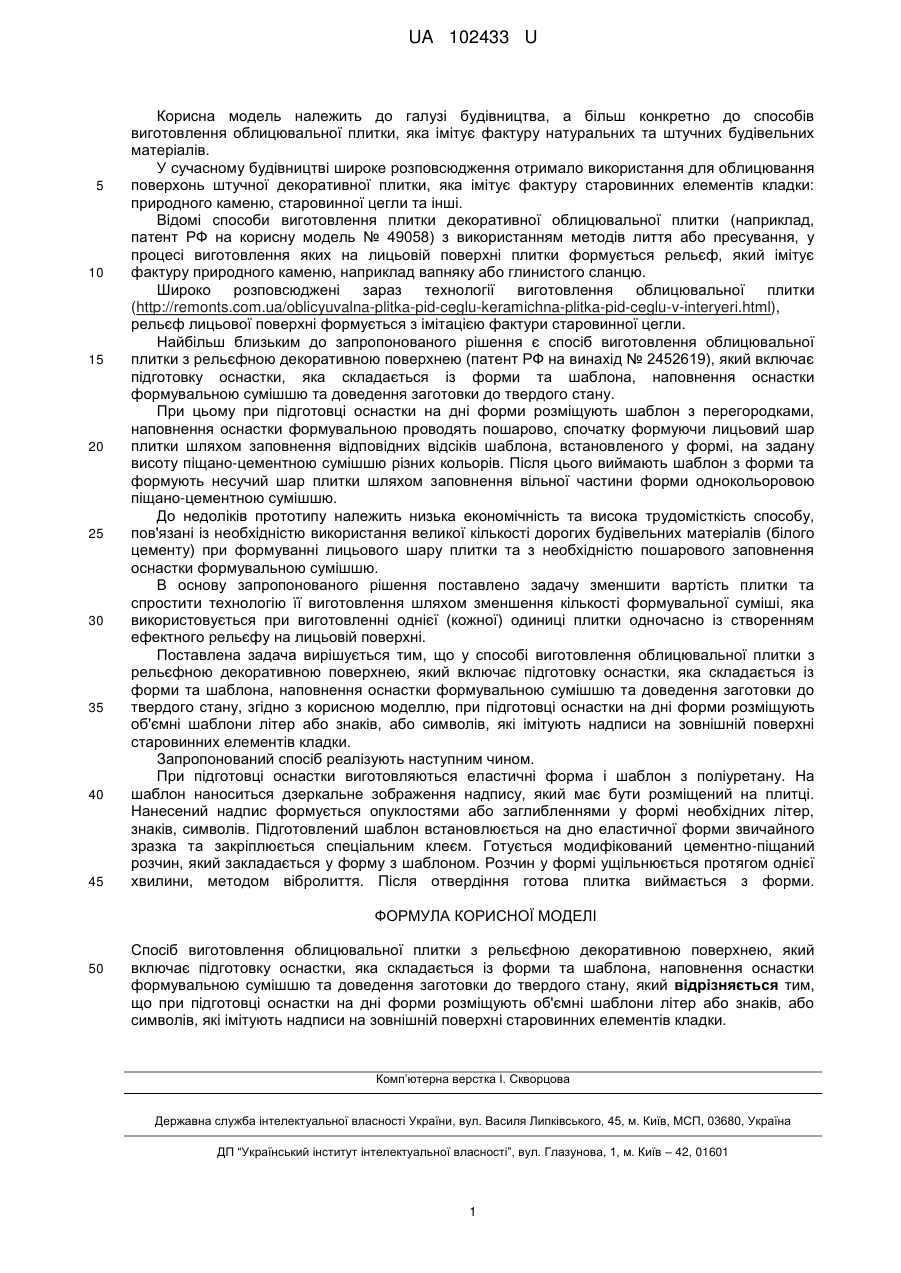

Реферат: Спосіб виготовлення облицювальної плитки з рельєфною декоративною поверхнею включає підготовку оснастки, яка складається із форми та шаблона, наповнення оснастки формувальною сумішшю та доведення заготовки до твердого стану. При підготовці оснастки на дні форми розміщують об'ємні шаблони літер або знаків, або символів, які імітують надписи на зовнішній поверхні старовинних елементів кладки. UA 102433 U (12) UA 102433 U UA 102433 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до галузі будівництва, а більш конкретно до способів виготовлення облицювальної плитки, яка імітує фактуру натуральних та штучних будівельних матеріалів. У сучасному будівництві широке розповсюдження отримало використання для облицювання поверхонь штучної декоративної плитки, яка імітує фактуру старовинних елементів кладки: природного каменю, старовинної цегли та інші. Відомі способи виготовлення плитки декоративної облицювальної плитки (наприклад, патент РФ на корисну модель № 49058) з використанням методів лиття або пресування, у процесі виготовлення яких на лицьовій поверхні плитки формується рельєф, який імітує фактуру природного каменю, наприклад вапняку або глинистого сланцю. Широко розповсюджені зараз технології виготовлення облицювальної плитки (http://remonts.com.ua/oblicyuvalna-plitka-pid-ceglu-keramichna-plitka-pid-ceglu-v-interyeri.html), рельєф лицьової поверхні формується з імітацією фактури старовинної цегли. Найбільш близьким до запропонованого рішення є спосіб виготовлення облицювальної плитки з рельєфною декоративною поверхнею (патент РФ на винахід № 2452619), який включає підготовку оснастки, яка складається із форми та шаблона, наповнення оснастки формувальною сумішшю та доведення заготовки до твердого стану. При цьому при підготовці оснастки на дні форми розміщують шаблон з перегородками, наповнення оснастки формувальною проводять пошарово, спочатку формуючи лицьовий шар плитки шляхом заповнення відповідних відсіків шаблона, встановленого у формі, на задану висоту піщано-цементною сумішшю різних кольорів. Після цього виймають шаблон з форми та формують несучий шар плитки шляхом заповнення вільної частини форми однокольоровою піщано-цементною сумішшю. До недоліків прототипу належить низька економічність та висока трудомісткість способу, пов'язані із необхідністю використання великої кількості дорогих будівельних матеріалів (білого цементу) при формуванні лицьового шару плитки та з необхідністю пошарового заповнення оснастки формувальною сумішшю. В основу запропонованого рішення поставлено задачу зменшити вартість плитки та спростити технологію її виготовлення шляхом зменшення кількості формувальної суміші, яка використовується при виготовленні однієї (кожної) одиниці плитки одночасно із створенням ефектного рельєфу на лицьовій поверхні. Поставлена задача вирішується тим, що у способі виготовлення облицювальної плитки з рельєфною декоративною поверхнею, який включає підготовку оснастки, яка складається із форми та шаблона, наповнення оснастки формувальною сумішшю та доведення заготовки до твердого стану, згідно з корисною моделлю, при підготовці оснастки на дні форми розміщують об'ємні шаблони літер або знаків, або символів, які імітують надписи на зовнішній поверхні старовинних елементів кладки. Запропонований спосіб реалізують наступним чином. При підготовці оснастки виготовляються еластичні форма і шаблон з поліуретану. На шаблон наноситься дзеркальне зображення надпису, який має бути розміщений на плитці. Нанесений надпис формується опуклостями або заглибленнями у формі необхідних літер, знаків, символів. Підготовлений шаблон встановлюється на дно еластичної форми звичайного зразка та закріплюється спеціальним клеєм. Готується модифікований цементно-піщаний розчин, який закладається у форму з шаблоном. Розчин у формі ущільнюється протягом однієї хвилини, методом вібролиття. Після отвердіння готова плитка виймається з форми. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Спосіб виготовлення облицювальної плитки з рельєфною декоративною поверхнею, який включає підготовку оснастки, яка складається із форми та шаблона, наповнення оснастки формувальною сумішшю та доведення заготовки до твердого стану, який відрізняється тим, що при підготовці оснастки на дні форми розміщують об'ємні шаблони літер або знаків, або символів, які імітують надписи на зовнішній поверхні старовинних елементів кладки. Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 1
