Насос для перекачування рідини з твердими та волокнистими включеннями

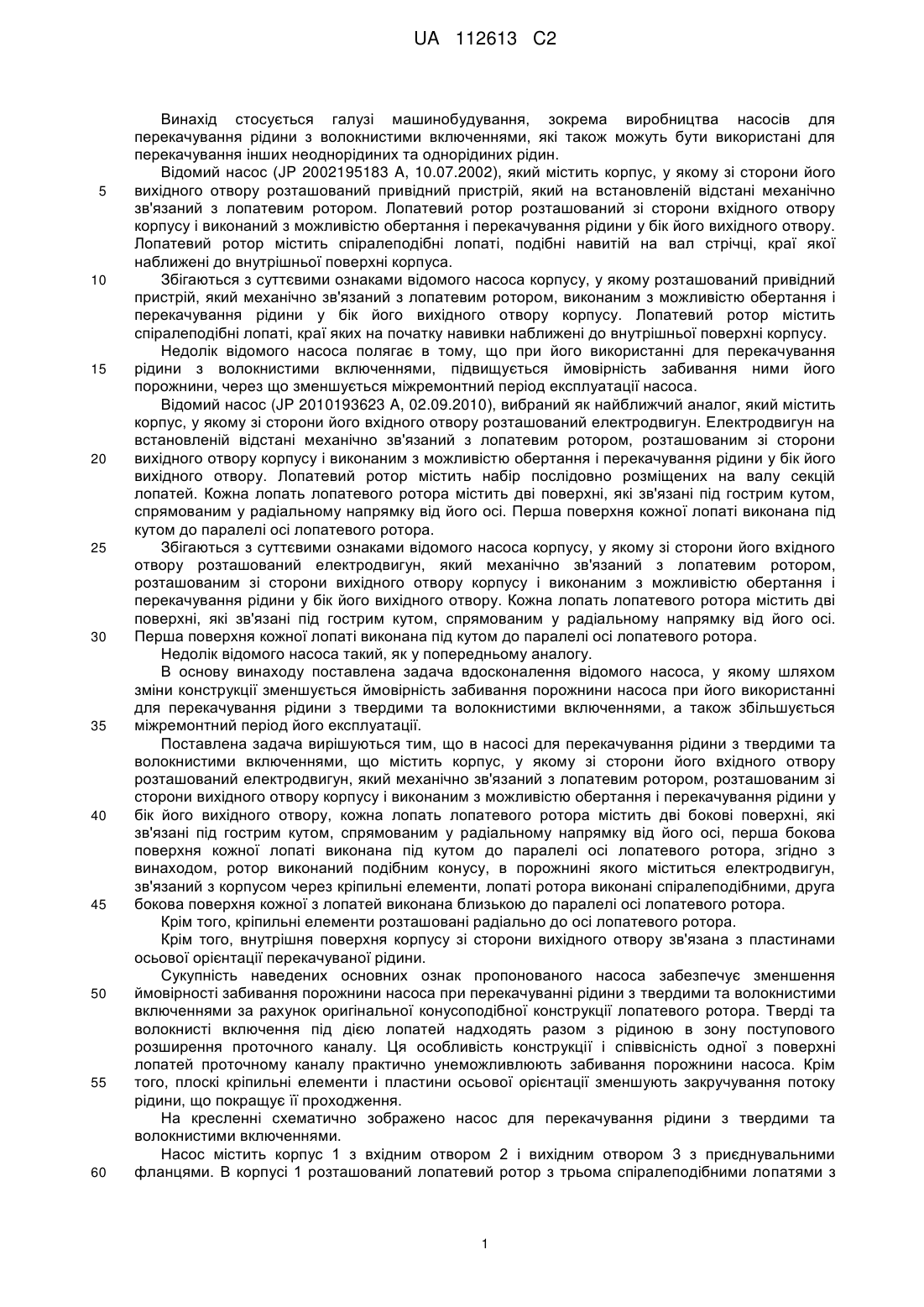

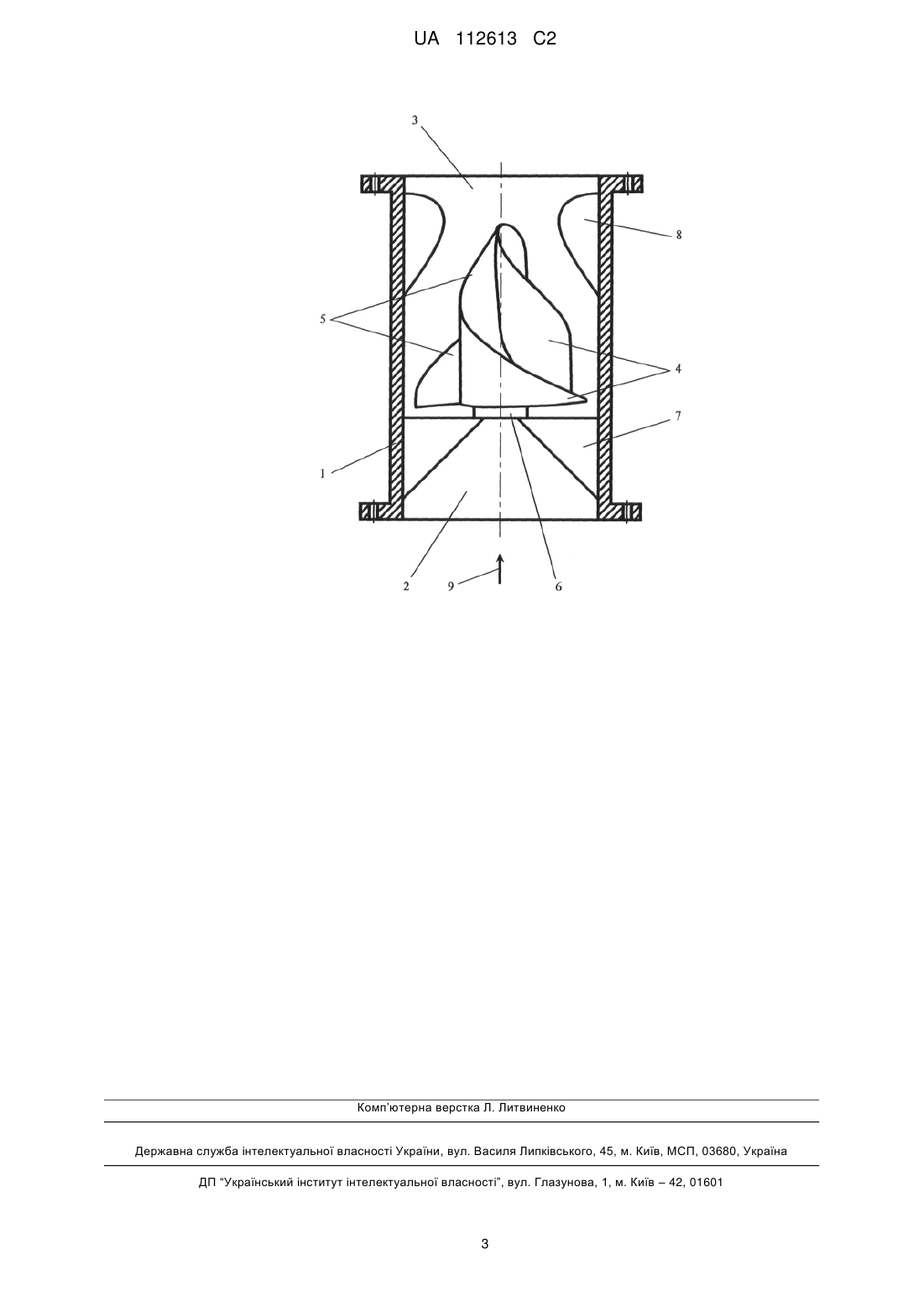

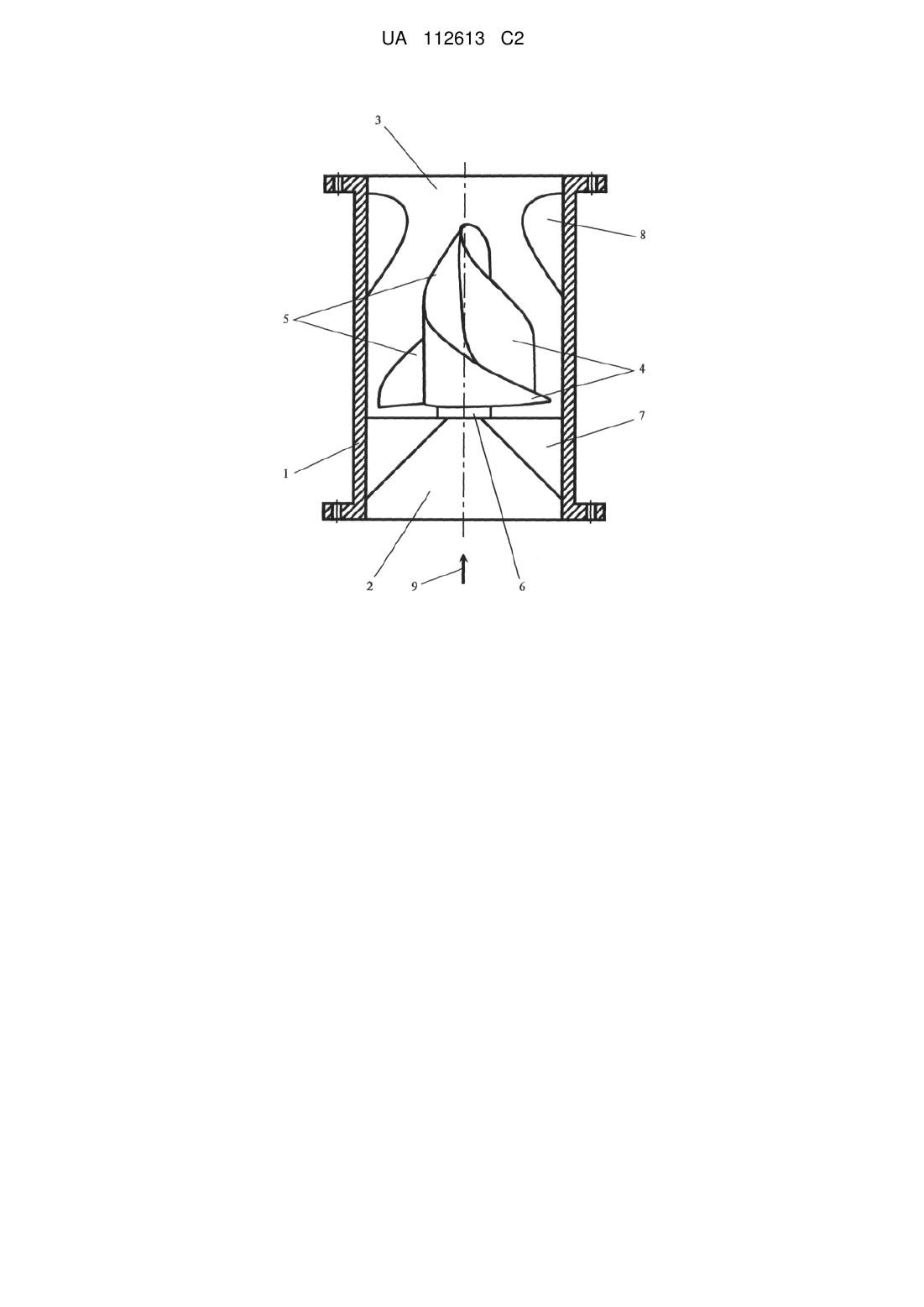

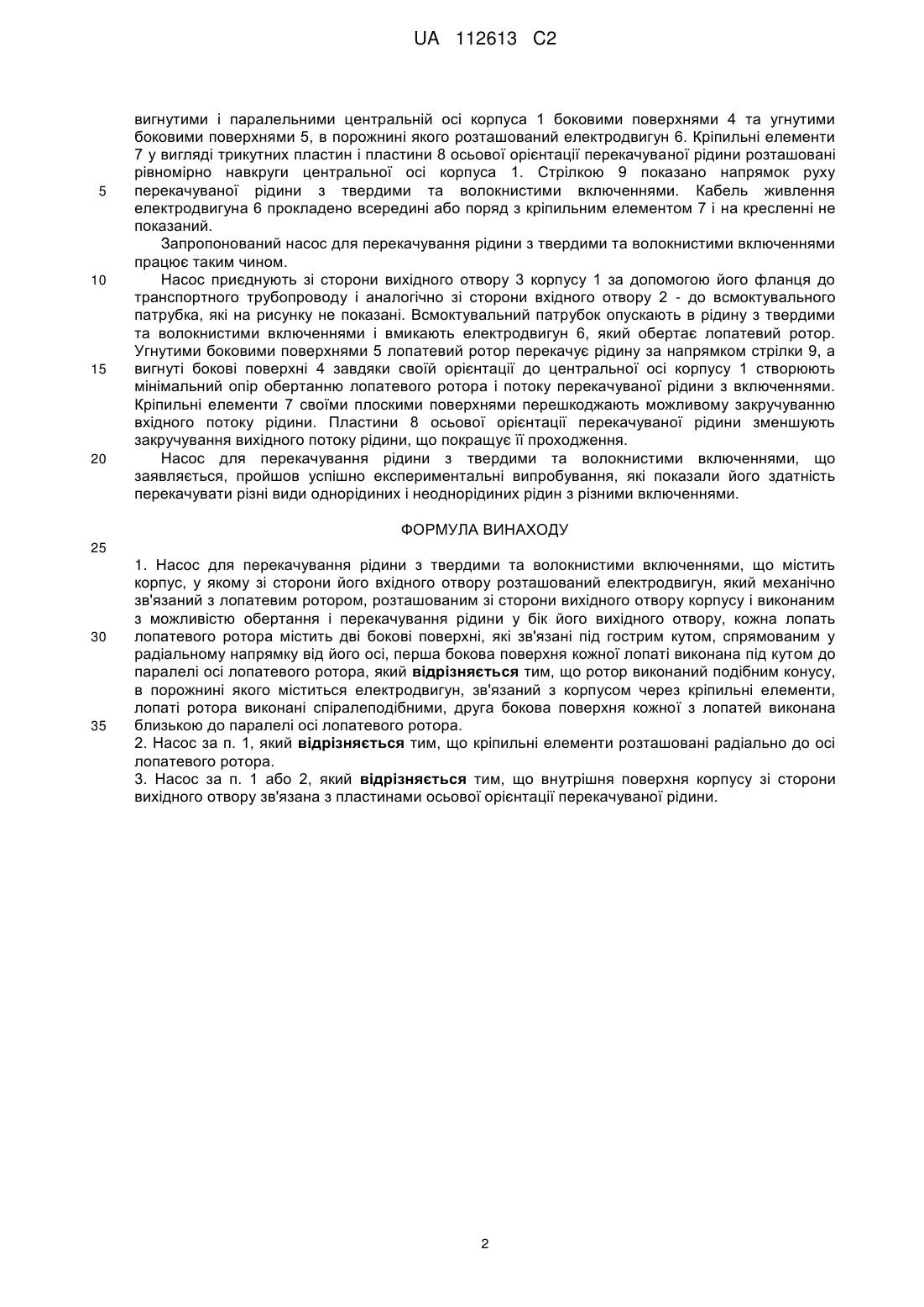

Реферат: Насос для перекачування рідини з твердими та волокнистими включеннями містить корпус, у якому зі сторони його вхідного отвору розташований електродвигун, який механічно зв'язаний з лопатевим ротором, розташованим зі сторони вихідного отвору корпусу і виконаним з можливістю обертання і перекачування рідини у бік його вихідного отвору. Кожна лопать лопатевого ротора містить дві бокові поверхні, які зв'язані під гострим кутом, спрямованим у радіальному напрямку від його осі, перша бокова поверхня кожної лопаті виконана під кутом до паралелі осі лопатевого ротора. Для зменшення ймовірності забивання насоса твердими та волокнистими включеннями ротор виконаний подібним конусу, в порожнині якого міститься електродвигун, зв'язаний з корпусом через кріпильні елементи, лопаті ротора виконані спіралеподібними, друга бокова поверхня кожної з лопатей виконана близькою до паралелі осі лопатевого ротора. UA 112613 C2 (12) UA 112613 C2 UA 112613 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід стосується галузі машинобудування, зокрема виробництва насосів для перекачування рідини з волокнистими включеннями, які також можуть бути використані для перекачування інших неоднорідиних та однорідиних рідин. Відомий насос (JP 2002195183 A, 10.07.2002), який містить корпус, у якому зі сторони його вихідного отвору розташований привідний пристрій, який на встановленій відстані механічно зв'язаний з лопатевим ротором. Лопатевий ротор розташований зі сторони вхідного отвору корпусу і виконаний з можливістю обертання і перекачування рідини у бік його вихідного отвору. Лопатевий ротор містить спіралеподібні лопаті, подібні навитій на вал стрічці, краї якої наближені до внутрішньої поверхні корпуса. Збігаються з суттєвими ознаками відомого насоса корпусу, у якому розташований привідний пристрій, який механічно зв'язаний з лопатевим ротором, виконаним з можливістю обертання і перекачування рідини у бік його вихідного отвору корпусу. Лопатевий ротор містить спіралеподібні лопаті, краї яких на початку навивки наближені до внутрішньої поверхні корпусу. Недолік відомого насоса полягає в тому, що при його використанні для перекачування рідини з волокнистими включеннями, підвищується ймовірність забивання ними його порожнини, через що зменшується міжремонтний період експлуатації насоса. Відомий насос (JP 2010193623 A, 02.09.2010), вибраний як найближчий аналог, який містить корпус, у якому зі сторони його вхідного отвору розташований електродвигун. Електродвигун на встановленій відстані механічно зв'язаний з лопатевим ротором, розташованим зі сторони вихідного отвору корпусу і виконаним з можливістю обертання і перекачування рідини у бік його вихідного отвору. Лопатевий ротор містить набір послідовно розміщених на валу секцій лопатей. Кожна лопать лопатевого ротора містить дві поверхні, які зв'язані під гострим кутом, спрямованим у радіальному напрямку від його осі. Перша поверхня кожної лопаті виконана під кутом до паралелі осі лопатевого ротора. Збігаються з суттєвими ознаками відомого насоса корпусу, у якому зі сторони його вхідного отвору розташований електродвигун, який механічно зв'язаний з лопатевим ротором, розташованим зі сторони вихідного отвору корпусу і виконаним з можливістю обертання і перекачування рідини у бік його вихідного отвору. Кожна лопать лопатевого ротора містить дві поверхні, які зв'язані під гострим кутом, спрямованим у радіальному напрямку від його осі. Перша поверхня кожної лопаті виконана під кутом до паралелі осі лопатевого ротора. Недолік відомого насоса такий, як у попередньому аналогу. В основу винаходу поставлена задача вдосконалення відомого насоса, у якому шляхом зміни конструкції зменшується ймовірність забивання порожнини насоса при його використанні для перекачування рідини з твердими та волокнистими включеннями, а також збільшується міжремонтний період його експлуатації. Поставлена задача вирішуються тим, що в насосі для перекачування рідини з твердими та волокнистими включеннями, що містить корпус, у якому зі сторони його вхідного отвору розташований електродвигун, який механічно зв'язаний з лопатевим ротором, розташованим зі сторони вихідного отвору корпусу і виконаним з можливістю обертання і перекачування рідини у бік його вихідного отвору, кожна лопать лопатевого ротора містить дві бокові поверхні, які зв'язані під гострим кутом, спрямованим у радіальному напрямку від його осі, перша бокова поверхня кожної лопаті виконана під кутом до паралелі осі лопатевого ротора, згідно з винаходом, ротор виконаний подібним конусу, в порожнині якого міститься електродвигун, зв'язаний з корпусом через кріпильні елементи, лопаті ротора виконані спіралеподібними, друга бокова поверхня кожної з лопатей виконана близькою до паралелі осі лопатевого ротора. Крім того, кріпильні елементи розташовані радіально до осі лопатевого ротора. Крім того, внутрішня поверхня корпусу зі сторони вихідного отвору зв'язана з пластинами осьової орієнтації перекачуваної рідини. Сукупність наведених основних ознак пропонованого насоса забезпечує зменшення ймовірності забивання порожнини насоса при перекачуванні рідини з твердими та волокнистими включеннями за рахунок оригінальної конусоподібної конструкції лопатевого ротора. Тверді та волокнисті включення під дією лопатей надходять разом з рідиною в зону поступового розширення проточного каналу. Ця особливість конструкції і співвісність одної з поверхні лопатей проточному каналу практично унеможливлюють забивання порожнини насоса. Крім того, плоскі кріпильні елементи і пластини осьової орієнтації зменшують закручування потоку рідини, що покращує її проходження. На кресленні схематично зображено насос для перекачування рідини з твердими та волокнистими включеннями. Насос містить корпус 1 з вхідним отвором 2 і вихідним отвором 3 з приєднувальними фланцями. В корпусі 1 розташований лопатевий ротор з трьома спіралеподібними лопатями з 1 UA 112613 C2 5 10 15 20 вигнутими і паралельними центральній осі корпуса 1 боковими поверхнями 4 та угнутими боковими поверхнями 5, в порожнині якого розташований електродвигун 6. Кріпильні елементи 7 у вигляді трикутних пластин і пластини 8 осьової орієнтації перекачуваної рідини розташовані рівномірно навкруги центральної осі корпуса 1. Стрілкою 9 показано напрямок руху перекачуваної рідини з твердими та волокнистими включеннями. Кабель живлення електродвигуна 6 прокладено всередині або поряд з кріпильним елементом 7 і на кресленні не показаний. Запропонований насос для перекачування рідини з твердими та волокнистими включеннями працює таким чином. Насос приєднують зі сторони вихідного отвору 3 корпусу 1 за допомогою його фланця до транспортного трубопроводу і аналогічно зі сторони вхідного отвору 2 - до всмоктувального патрубка, які на рисунку не показані. Всмоктувальний патрубок опускають в рідину з твердими та волокнистими включеннями і вмикають електродвигун 6, який обертає лопатевий ротор. Угнутими боковими поверхнями 5 лопатевий ротор перекачує рідину за напрямком стрілки 9, а вигнуті бокові поверхні 4 завдяки своїй орієнтації до центральної осі корпусу 1 створюють мінімальний опір обертанню лопатевого ротора і потоку перекачуваної рідини з включеннями. Кріпильні елементи 7 своїми плоскими поверхнями перешкоджають можливому закручуванню вхідного потоку рідини. Пластини 8 осьової орієнтації перекачуваної рідини зменшують закручування вихідного потоку рідини, що покращує її проходження. Насос для перекачування рідини з твердими та волокнистими включеннями, що заявляється, пройшов успішно експериментальні випробування, які показали його здатність перекачувати різні види однорідиних і неоднорідиних рідин з різними включеннями. ФОРМУЛА ВИНАХОДУ 25 30 35 1. Насос для перекачування рідини з твердими та волокнистими включеннями, що містить корпус, у якому зі сторони його вхідного отвору розташований електродвигун, який механічно зв'язаний з лопатевим ротором, розташованим зі сторони вихідного отвору корпусу і виконаним з можливістю обертання і перекачування рідини у бік його вихідного отвору, кожна лопать лопатевого ротора містить дві бокові поверхні, які зв'язані під гострим кутом, спрямованим у радіальному напрямку від його осі, перша бокова поверхня кожної лопаті виконана під кутом до паралелі осі лопатевого ротора, який відрізняється тим, що ротор виконаний подібним конусу, в порожнині якого міститься електродвигун, зв'язаний з корпусом через кріпильні елементи, лопаті ротора виконані спіралеподібними, друга бокова поверхня кожної з лопатей виконана близькою до паралелі осі лопатевого ротора. 2. Насос за п. 1, який відрізняється тим, що кріпильні елементи розташовані радіально до осі лопатевого ротора. 3. Насос за п. 1 або 2, який відрізняється тим, що внутрішня поверхня корпусу зі сторони вихідного отвору зв'язана з пластинами осьової орієнтації перекачуваної рідини. 2 UA 112613 C2 Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
