Відцентровий насос для перекачування сумішей з волокнистими включеннями

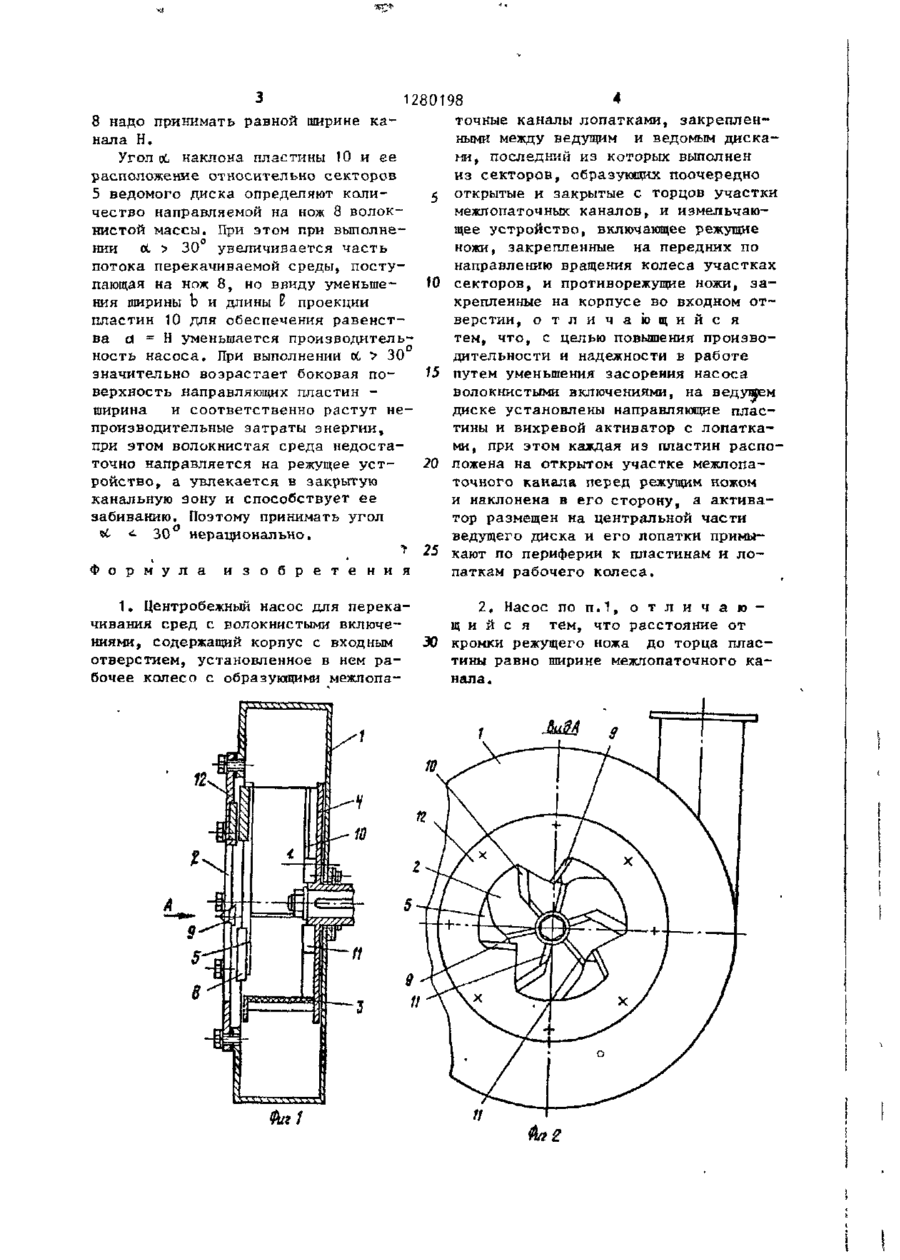

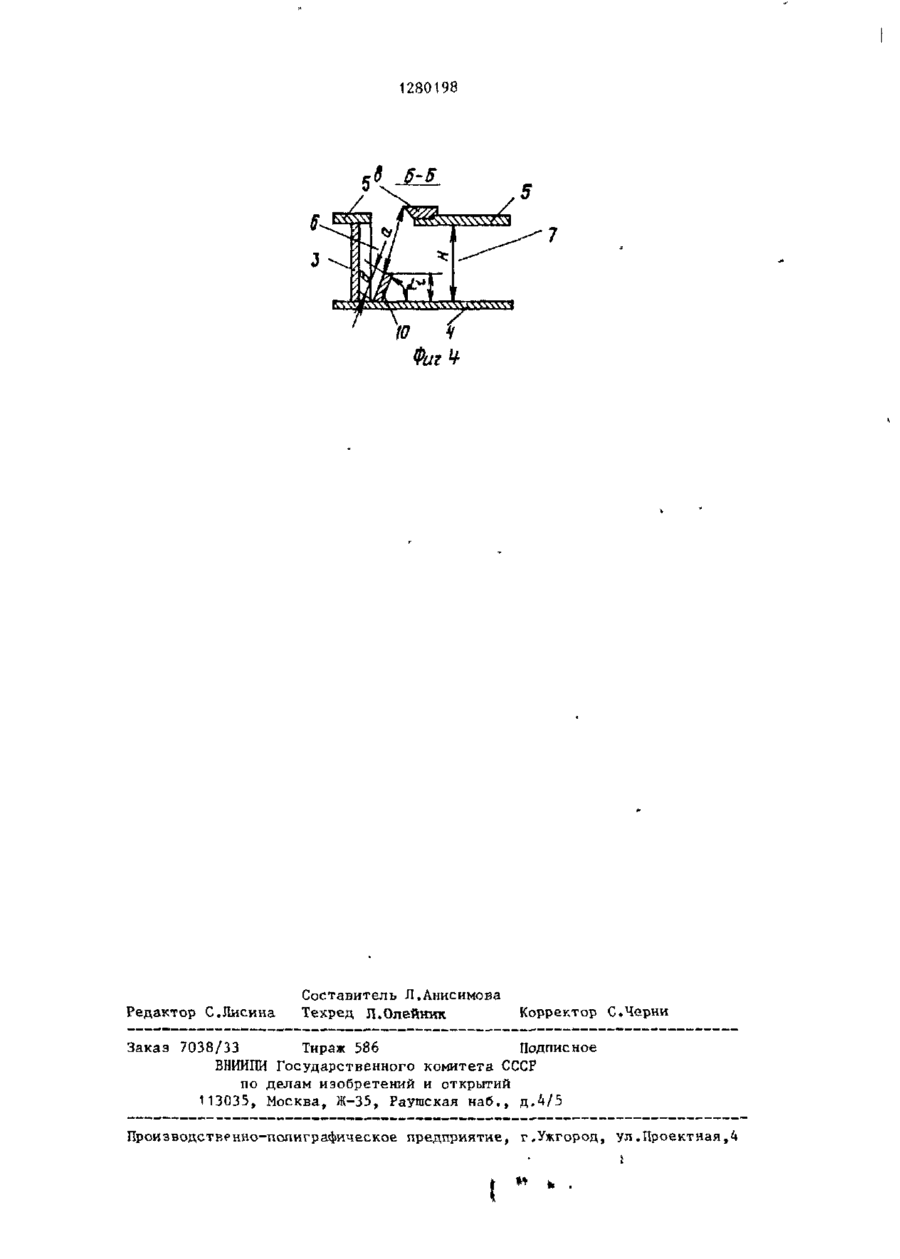

Изобретение относится к области касосостроения, касается конструкции центробежного насоса для перекачива ния среде волокнистыми включениями и может быть использовано в сельском хозяйстве для перекачивания жидкого навоза.Изобретение позволяет повысить производительность насоса и надежность его работы путем уменьшения засорения волокнистыми включениями. На ведущем диске 4 на открытых участках межлопаточных каналов установлены направляющие пластины (НП) 10. НП 10 установлены перед режущим ножом (РН) 8 и наклонены в его сторону. На центральной части ведущего диска 4 размещен вихревой активатор с лопатками 11. Лопатки 11 примыкают по периферии к НП 10 и лопаткам 3 рабочего колеса. Расстояние от кромки FH 8 до торца НИ ТО равно ширине межлопаточного канала. На НП 10 перекачиваемая среда делится на два потока, одНа часть которого движется вдоль ПН 10 к периферии рабочего колеса, повышая производительность насоса. Другая часть потока попадает под ПН 8 и противорежущие ножи, где дополнительно измельчается. 1 з.п. ф-лы. 4 ил. 8 ., Г ргмиГ} а (Л С 1280198 2 Изобретение относится к насосовключает в себя крышку 12, в которой строению и может быть использовано выполнено входное отверстие 2 фигурв центробежных насосах, предназнаной формы. ченных для перекачивания сред с воЦентробежный насос работает слелокнистыми включениями, например в 5 дующим образом. сельском хозяйстве для перекачивания Перед включением в работу центрожидкого навоза. бежный насос опускают в емкость с перекачиваемой средой. При работе Цель изобретения - повышение пронасоса среда поступает через отверсизводительности и надежности в работе путем уменьшения засорения насо- 10 тие 2 к рабочему колесу. Лопатками 1 1 вихревого активатора и частично са волокнистыми включениями. направляющими пластинами Ю среда На фиг. 1 схематически изображен раскручивается и под действием центцентробежный насос для перекачивания робежных сил отбрасывается от оси сред с волокнистыми включениями,про15 вращения в межлопаточные каналы,создольный разрез; на фиг. 2 - вид А давая вакуумно-всасывающую зону.Вона фиг. 1; на фиг. 3 - рабочее колелокнистые включения увлекаются посо насоса;на фиг. 4 - сечение Б-Б током и уже на уровне отверстия 2 на фиг. 3. уходят от оси вращения, попадая под Центробежный насос для перекачива- 20 ножи 8 и 9 измельчающего устройства. ния сред с волокнистыми включениями Среда с измельченными включениями содержит корпус 1 с входным отверспоступает на лопатки 2 и направляютием 2, установленное в нем рабочее щие пластины 10. При этом среда,двиколесо с образующими межлопаточные жущаяся по направляющим пластинам каналы лопатками 3, закрепленными 25 10, вследствие наклона пластин 10 между ведущим диском 4 и ведомым к ножам 8 разделяется на два потока, диском, выполненным из секторов 5, одна часть которого движется вдоль образующих поочередно открытые и занаправляющих пластин 10 к периферии крытые с торцов участки 6 и 7 межрабочего колеса, повышая производилопаточных каналов, и измельчающее 30 тельность насоса, а другая часть устройство, включающее режущие ножи поднимается по наклонным пластинам 8, закрепленные на передних по на10 и попадает под ножи 8 и 9, где правлению вращения колеса участках дополнительно измельчается, уменьсекторов 5, и противорежущие ножи 9, шая вероятность засорения насоса. закрепленные на корпусе 1 во входном 35 отверстии 2. На ведущем диске 4 устаОт длины с проекции, ширины ь , новлены направляющие пластины 10 и .угла й наклона пластины 10 зависят вихревой активатор с лопатками 11, как производительность, так и засопри этом каждая из пластин 10 распоряемость насоса (имеется ввиду заложена на открытом участке 6 межло40 купоривание щели размером а между паточного канала перед режущим ноторцом пластины 10 и режущей кромжом 8 и наклонена в его сторону под кой ножа 8) . Чем больше длина С углом оЬ , а активатор размещен на проекции пластины 10, тем большая центральной части ведущего диска 4 часть потока движется вдоль пластии его лопатки 11 примыкают по пери45 ны 10, тем выше производительность. ферии к пластинам 10 и лопаткам 3 Однако с увеличением длины Р проекрабочего колеса (фиг. 1). Расстояции и ширины b пластины 10 уменьшание а от кромки режущего ножа 8 до ется размер q входной щели в межлоторца пластины 10 равно ширине Н межпаточный канал через его открытый лопаточного канала (фиг. 4 ) . Длина 50 участок 6, снижается величина пото6 проекции пластины 10 не должна ка через канал, растет гидравличеспревышать половины ширины Н межлопакое сопротивление и вероятность заточного канала из условия обеспечесорения насоса. Поэтому, исходя из ния незасоряемости закрытых участусловия обеспечения равенста сечеков 7 межлопаточных каналов рабоче55 ний потока на входе в указанную го колеса, минимальных энергозатращель размером а й в закрытый участат и максимальной производительносток 7 канала, имеющий ширину Н,слети насоса. Направляющие пластины 10 дует, что расстояние а между торцом имеют ширину Ь (Фиг. 4 ) . Корпус 1 пластины 10 и режущей кромкой ножа 12ЯПЇ9Я 8 надо принимать равной ширине канала Н. Угол Л наклона пластины 10 и ее расположение относительно секторов 5 ведомого диска определяют количество направляемой на нож 8 волокнистой массы. При этом при выполнении о > 30 увеличивается часть С потока перекачиваемой среды, поступающая на нож 8, но ввиду уменьшения ширины b и длины В проекции пластин 10 для обеспечения равенства d = Н уменьшается производительность насоса. При выполнении о > 30 С значительно возрастает боковая поверхность направляющих пластин ширина и соответственно растут непроизводительные затраты энергии, при этом волокнистая среда недостаточно направляется на режущее устройство, а увлекается в закрытую канальную зону и способствует ее забиванию. Поэтому принимать угол «6 30 нерационально Формула и з о б р е т е н и я 5 Ю 15 20 25 точные каналы лопатками, закрепленными между ведущим и ведомым дисками, последний из которых выполнен из секторов, образующих поочередно открытые и закрытые с торцов участки межлопаточных каналов, и измельчающее устройство, включающее режущие ножи, закрепленные на передних по направлению вращения колеса участках секторов, и противорежущие ножи, закрепленные на корпусе во входном отверстии, о т л и ч а ю щ и й с я тем, что, с целью повышения производительности и надежности в работе путем уменьшения засорения насоса волокнистыми включениями, на ведущем диске установлены направляющие пластины и вихревой активатор с лопатками, при этом каждая из пластин расположена на открытом участке межлопаточного какала перед режущим ножом и наклонена в его сторону, а активатор размещен на центральной части ведущего диска и его лопатки примыкают по периферии к пластинам и лопаткам рабочего колеса. 1. Центробежный насос для перека2, Насос по п . 1 , о т л и ч а ю чивания сред с волокнистыми включещийся тем, что расстояние от ниями, содержащий корпус с входным 30 кромки режущего ножа до торца пласотверстием, установленное в нем ратины равно ширине межлопаточного кабочее колесо с образующими межлопанала. ' W \, 12 Фиг! 1280198 Редактор С.Лисина Составитель Л.Анисимова Техред Л.Олейнкх Корректор С.Черни Заказ 7038/33 Тираж 586 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж-35, Раушская наб., д.4/5 Производственно-полиграфическое предприятие, г.Ужгород, ул.Проектная, tt fc І
