Циліндровий замок з протизламною функцією

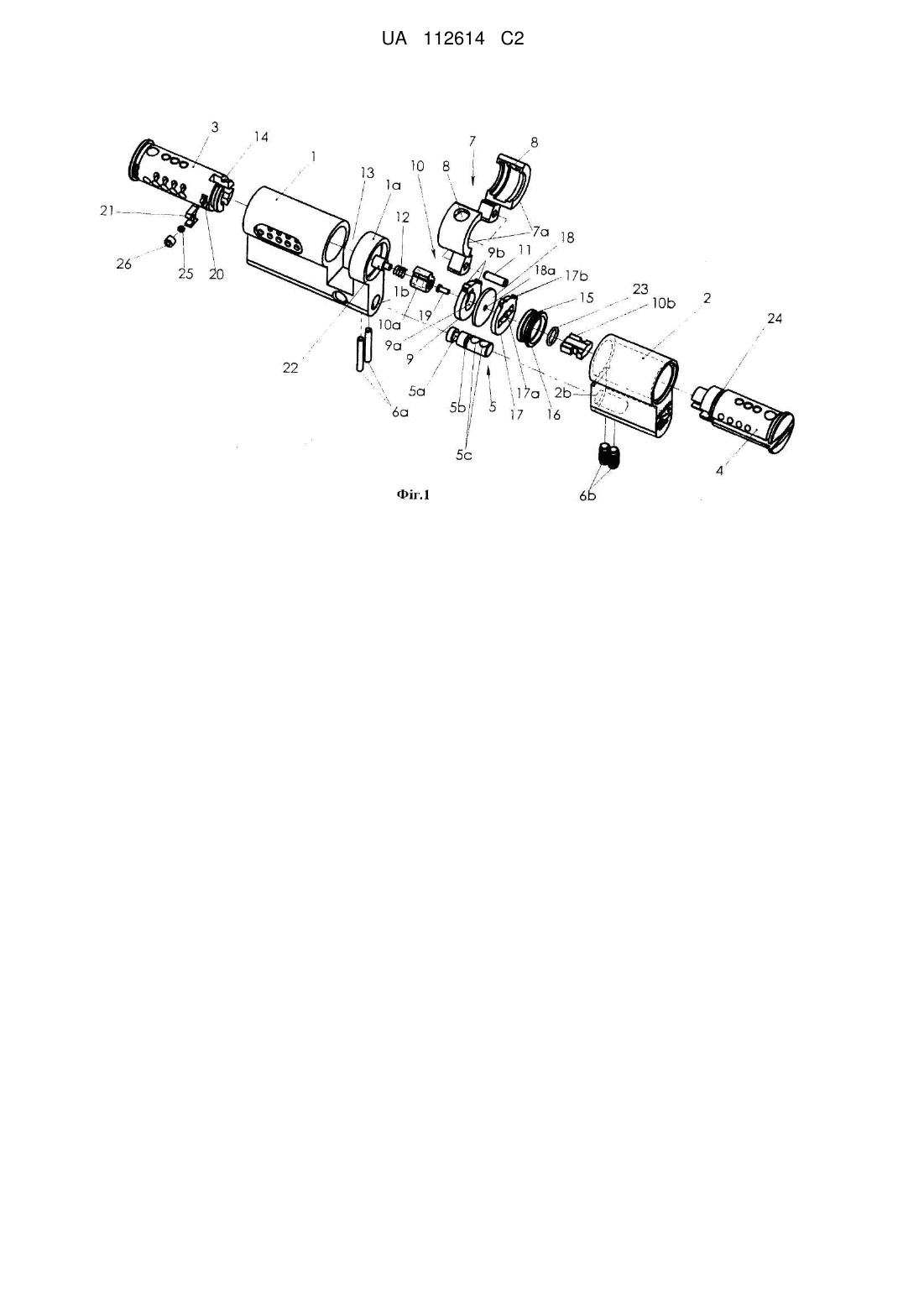

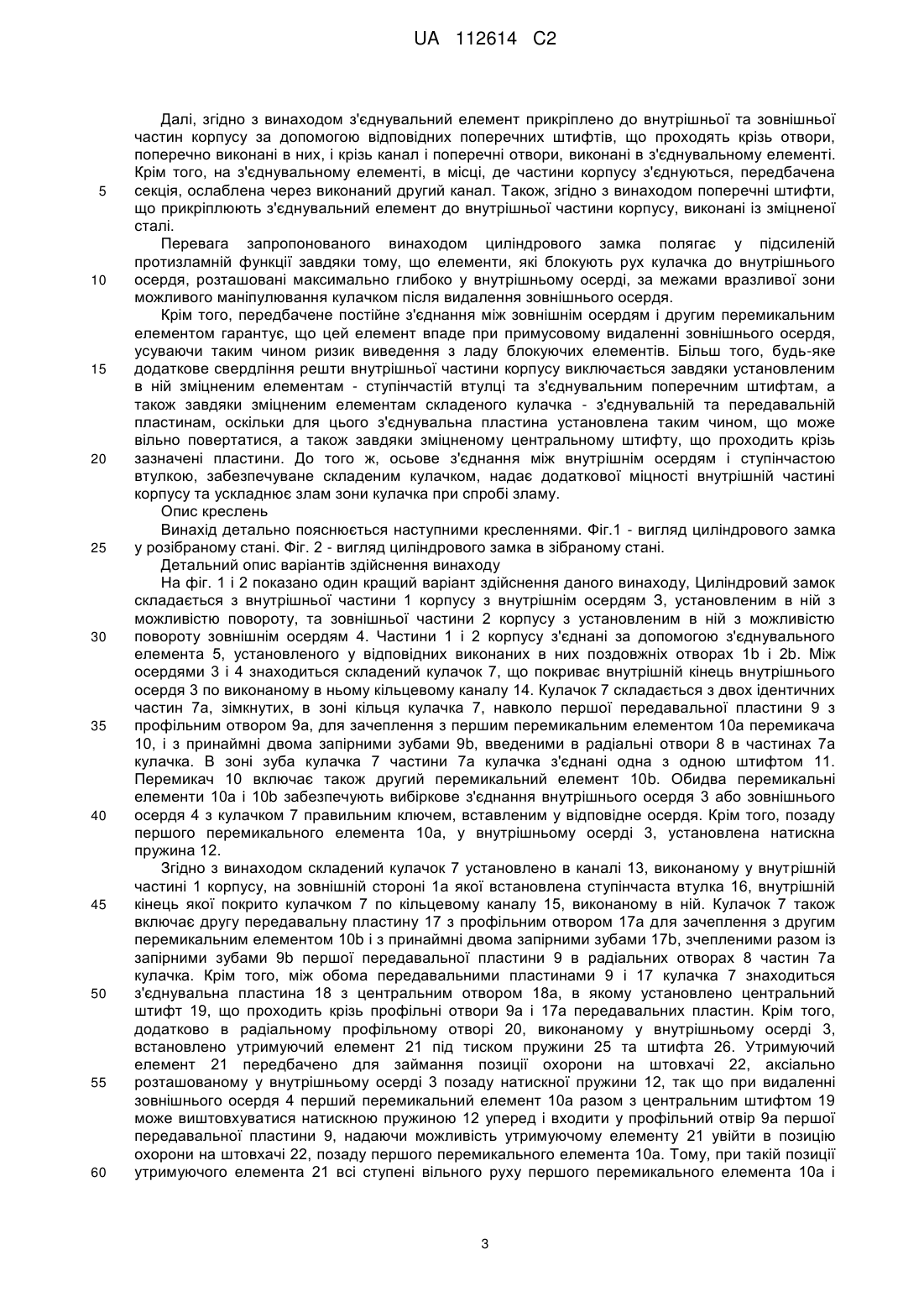

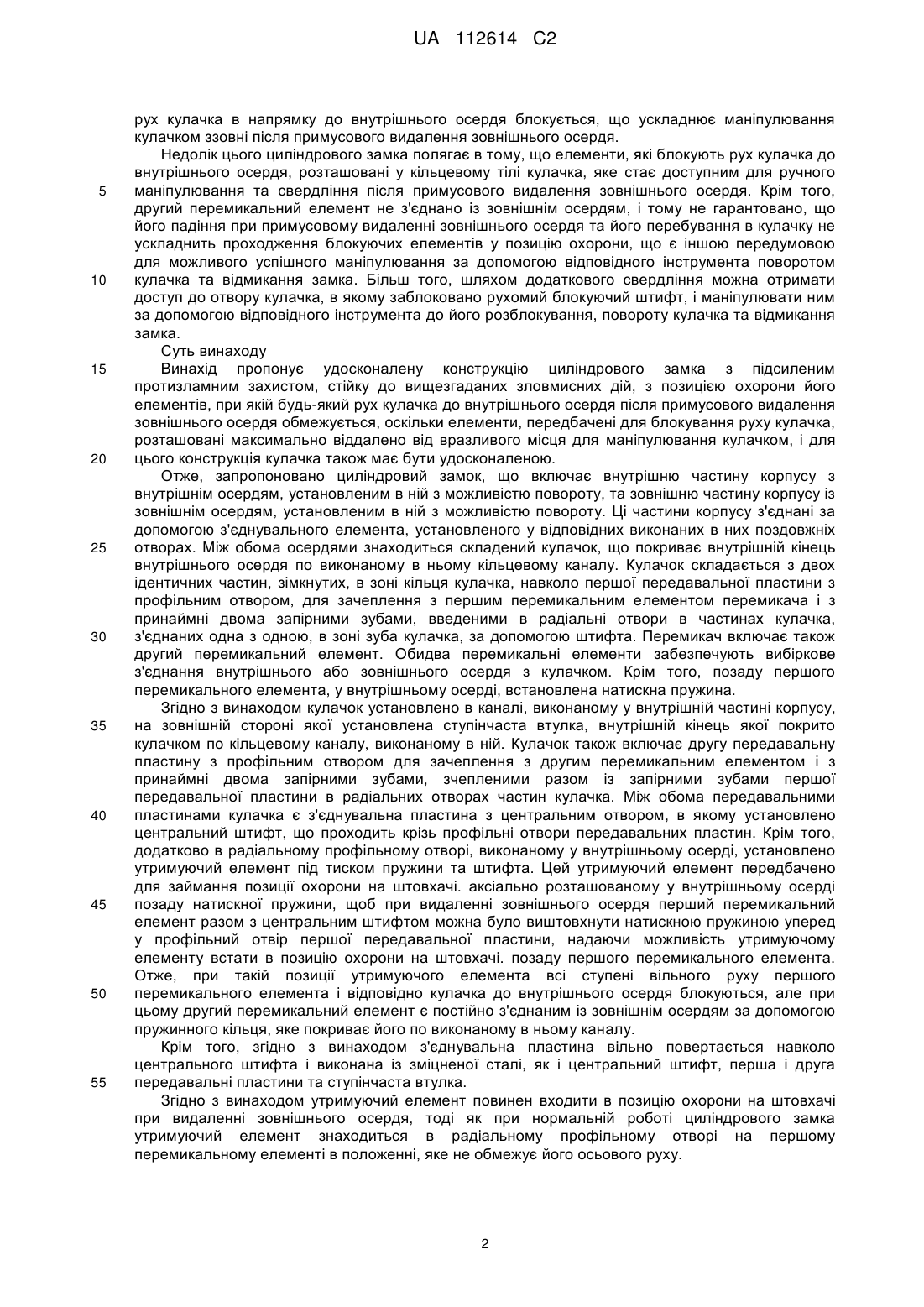

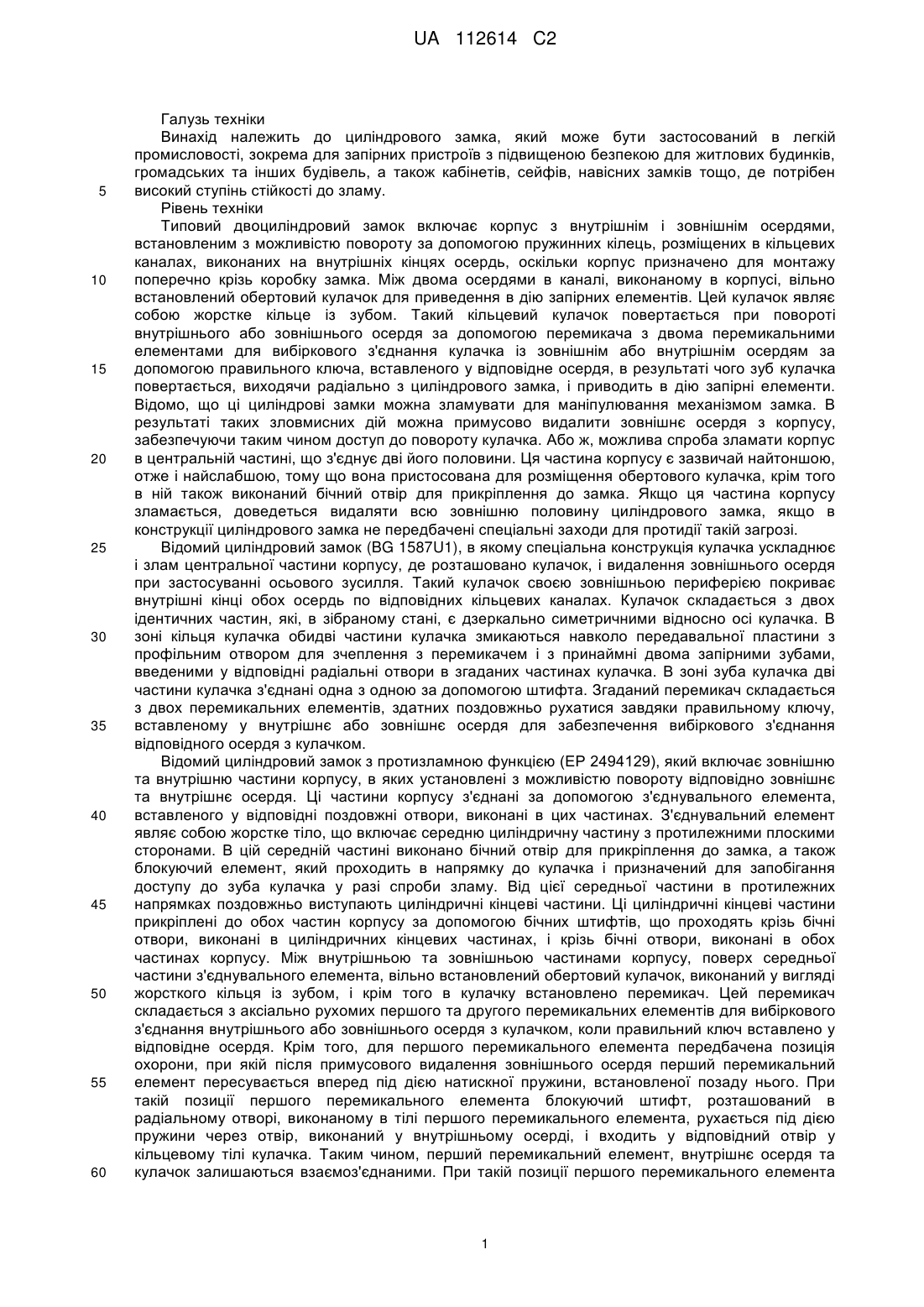

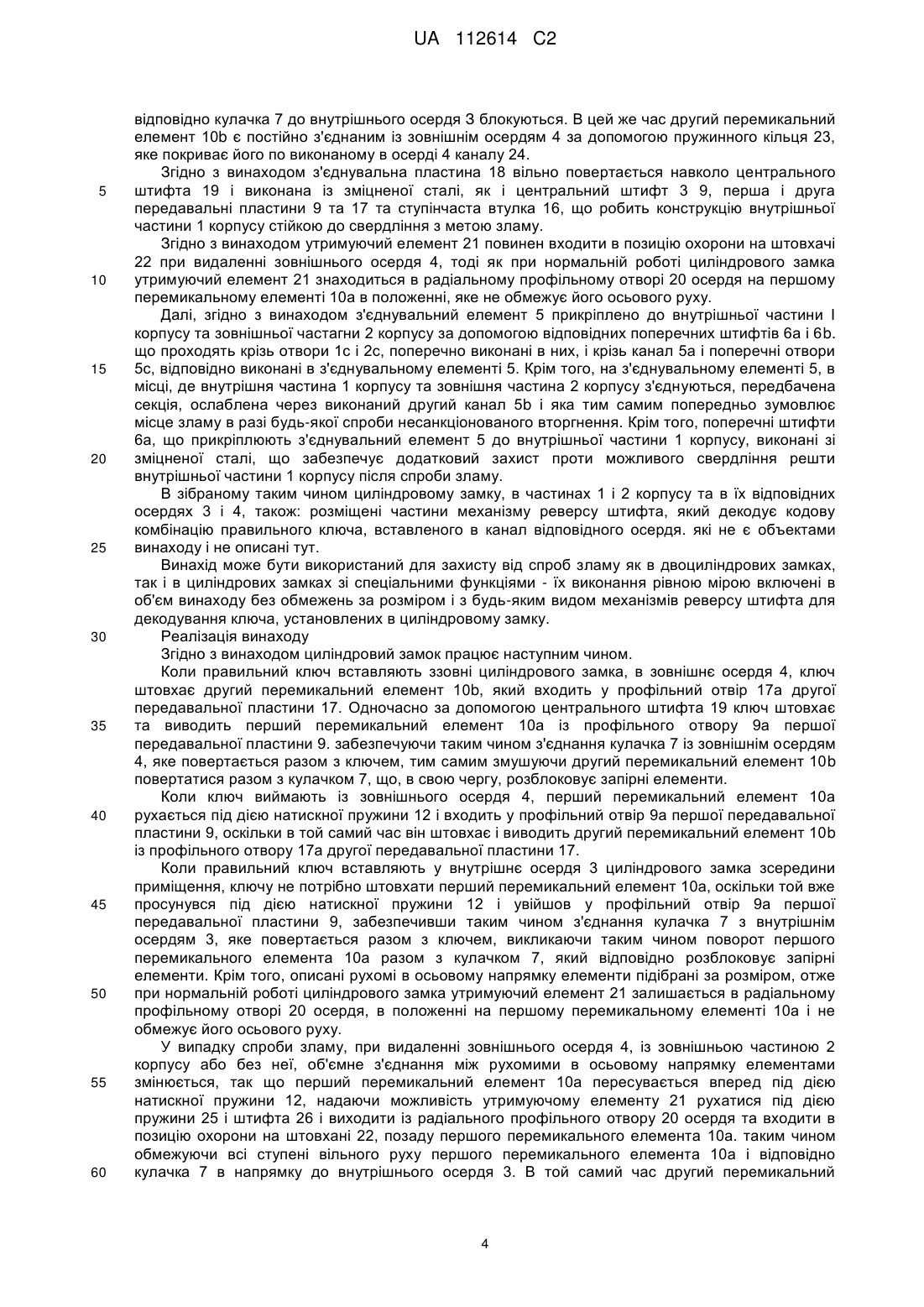

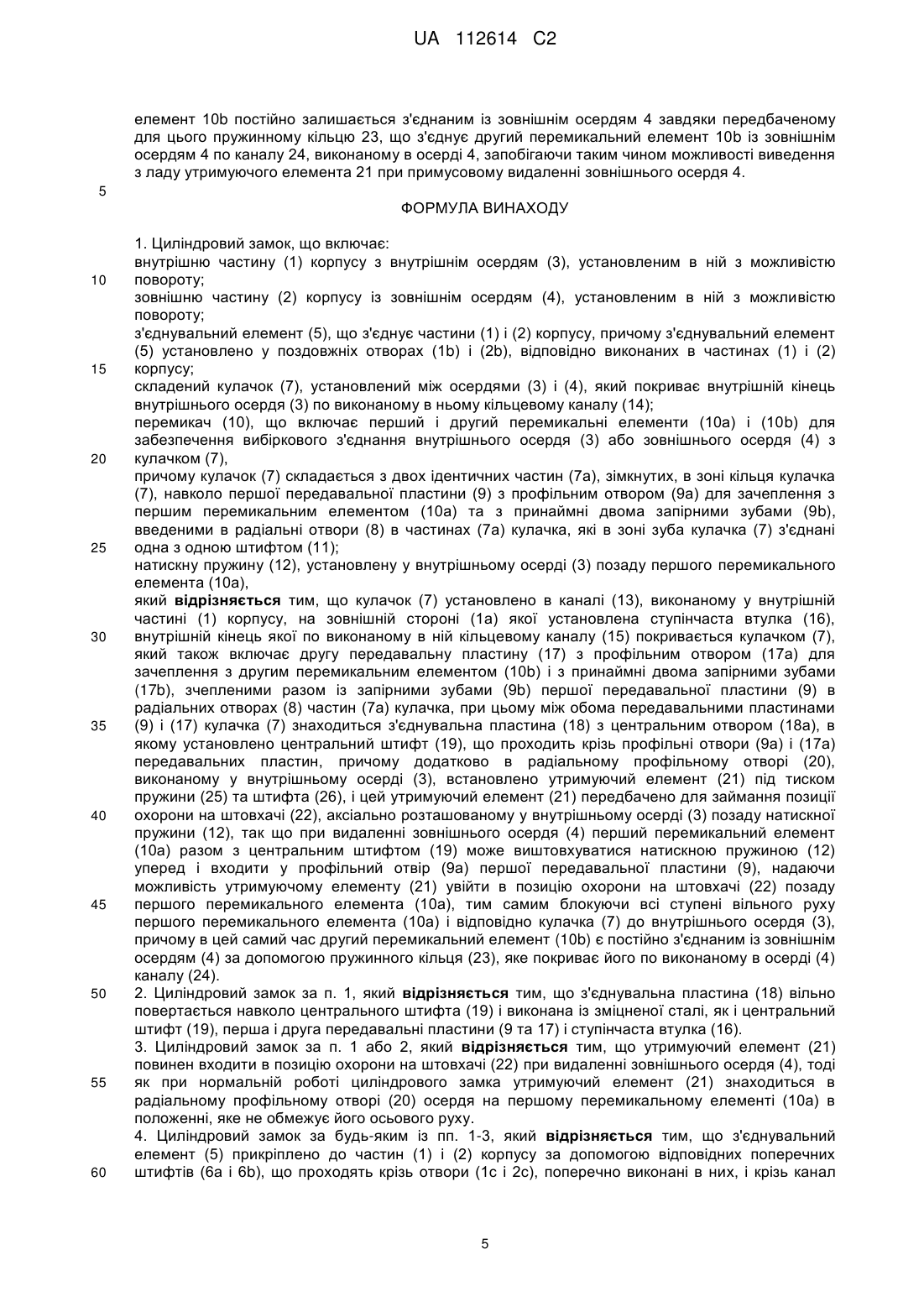

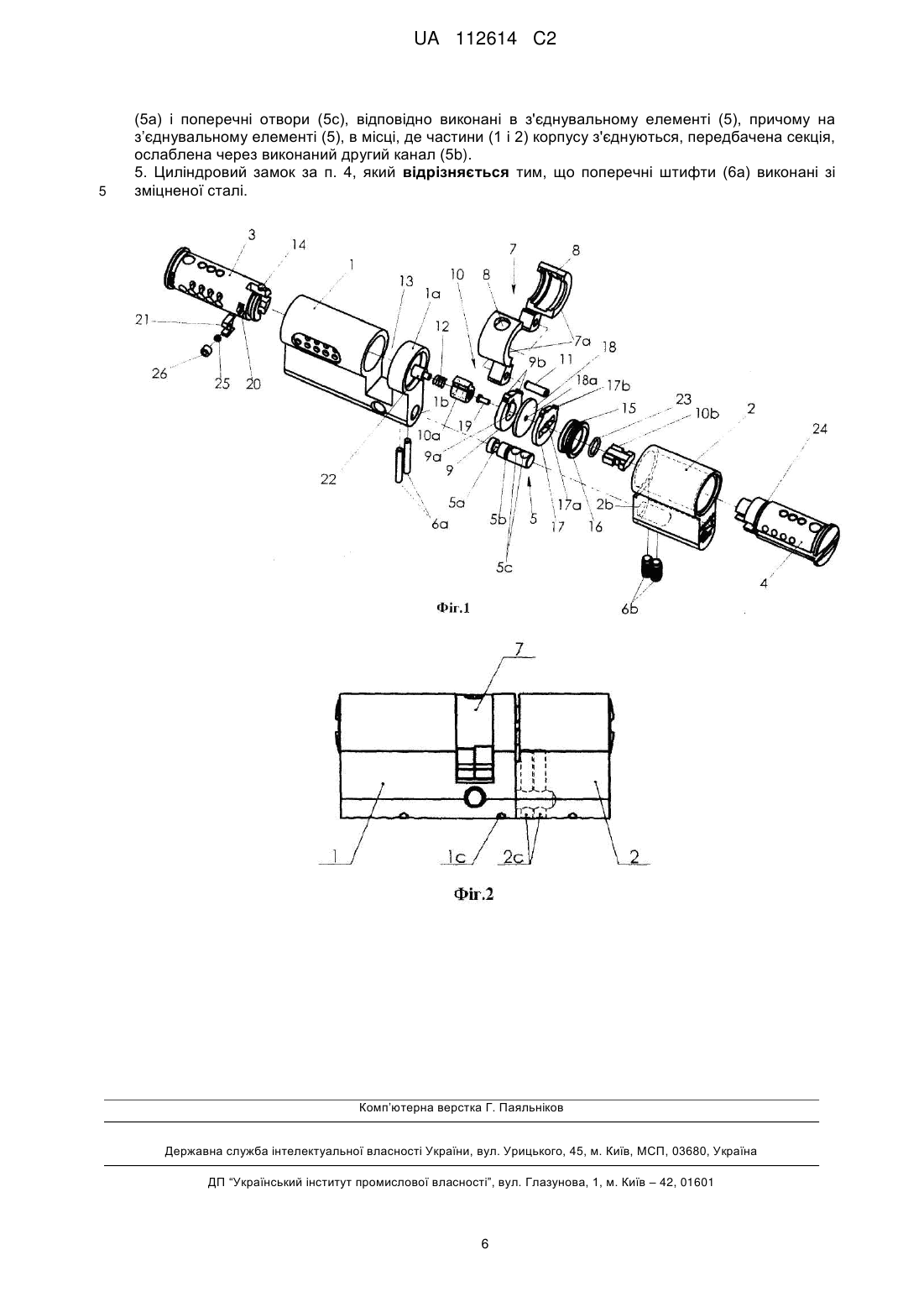

Реферат: Циліндровий замок складається з внутрішньої частини (1) корпусу з установленим в ній з можливістю повороту внутрішнім осердям (3), в каналі (13) якого розташовано складений кулачок (7); та зовнішньої частини (2) корпусу з установленим в ній з можливістю повороту зовнішнім осердям (4). Частини (1) і (2) корпусу з'єднані за допомогою з'єднувального елемента (5) з ослабленою секцією. Додатково у внутрішньому осерді (3) виконано радіальний профільний отвір (20), в якому під тиском пружини (25) та штифта (26) розміщено утримуючий елемент (21). У внутрішньому осерді (3) також розташовано штовхач (22), який підпирає натискну пружину (12) і який, у разі примусового видалення зовнішнього осердя (4), штовхає перший перемикальний елемент (10а) разом з центральним штифтом (19) до його зчеплення у передньому положенні з першою передавальною пластиною (9) в складеному кулачку (7), так що утримуючий елемент (21) входить в радіальний профільний отвір (20) осердя і потрапляє на штовхач (22) позаду першого перемикального елемента (10), обмежуючи таким чином всі ступені вільного руху кулачка (7) в напрямку до внутрішнього осердя (3). UA 112614 C2 (12) UA 112614 C2 UA 112614 C2 5 10 15 20 25 30 35 40 45 50 55 60 Галузь техніки Винахід належить до циліндрового замка, який може бути застосований в легкій промисловості, зокрема для запірних пристроїв з підвищеною безпекою для житлових будинків, громадських та інших будівель, а також кабінетів, сейфів, навісних замків тощо, де потрібен високий ступінь стійкості до зламу. Рівень техніки Типовий двоциліндровий замок включає корпус з внутрішнім і зовнішнім осердями, встановленим з можливістю повороту за допомогою пружинних кілець, розміщених в кільцевих каналах, виконаних на внутрішніх кінцях осердь, оскільки корпус призначено для монтажу поперечно крізь коробку замка. Між двома осердями в каналі, виконаному в корпусі, вільно встановлений обертовий кулачок для приведення в дію запірних елементів. Цей кулачок являє собою жорстке кільце із зубом. Такий кільцевий кулачок повертається при повороті внутрішнього або зовнішнього осердя за допомогою перемикача з двома перемикальними елементами для вибіркового з'єднання кулачка із зовнішнім або внутрішнім осердям за допомогою правильного ключа, вставленого у відповідне осердя, в результаті чого зуб кулачка повертається, виходячи радіально з циліндрового замка, і приводить в дію запірні елементи. Відомо, що ці циліндрові замки можна зламувати для маніпулювання механізмом замка. В результаті таких зловмисних дій можна примусово видалити зовнішнє осердя з корпусу, забезпечуючи таким чином доступ до повороту кулачка. Або ж, можлива спроба зламати корпус в центральній частині, що з'єднує дві його половини. Ця частина корпусу є зазвичай найтоншою, отже і найслабшою, тому що вона пристосована для розміщення обертового кулачка, крім того в ній також виконаний бічний отвір для прикріплення до замка. Якщо ця частина корпусу зламається, доведеться видаляти всю зовнішню половину циліндрового замка, якщо в конструкції циліндрового замка не передбачені спеціальні заходи для протидії такій загрозі. Відомий циліндровий замок (BG 1587U1), в якому спеціальна конструкція кулачка ускладнює і злам центральної частини корпусу, де розташовано кулачок, і видалення зовнішнього осердя при застосуванні осьового зусилля. Такий кулачок своєю зовнішньою периферією покриває внутрішні кінці обох осердь по відповідних кільцевих каналах. Кулачок складається з двох ідентичних частин, які, в зібраному стані, є дзеркально симетричними відносно осі кулачка. В зоні кільця кулачка обидві частини кулачка змикаються навколо передавальної пластини з профільним отвором для зчеплення з перемикачем і з принаймні двома запірними зубами, введеними у відповідні радіальні отвори в згаданих частинах кулачка. В зоні зуба кулачка дві частини кулачка з'єднані одна з одною за допомогою штифта. Згаданий перемикач складається з двох перемикальних елементів, здатних поздовжньо рухатися завдяки правильному ключу, вставленому у внутрішнє або зовнішнє осердя для забезпечення вибіркового з'єднання відповідного осердя з кулачком. Відомий циліндровий замок з протизламною функцією (ЕР 2494129), який включає зовнішню та внутрішню частини корпусу, в яких установлені з можливістю повороту відповідно зовнішнє та внутрішнє осердя. Ці частини корпусу з'єднані за допомогою з'єднувального елемента, вставленого у відповідні поздовжні отвори, виконані в цих частинах. З'єднувальний елемент являє собою жорстке тіло, що включає середню циліндричну частину з протилежними плоскими сторонами. В цій середній частині виконано бічний отвір для прикріплення до замка, а також блокуючий елемент, який проходить в напрямку до кулачка і призначений для запобігання доступу до зуба кулачка у разі спроби зламу. Від цієї середньої частини в протилежних напрямках поздовжньо виступають циліндричні кінцеві частини. Ці циліндричні кінцеві частини прикріплені до обох частин корпусу за допомогою бічних штифтів, що проходять крізь бічні отвори, виконані в циліндричних кінцевих частинах, і крізь бічні отвори, виконані в обох частинах корпусу. Між внутрішньою та зовнішньою частинами корпусу, поверх середньої частини з'єднувального елемента, вільно встановлений обертовий кулачок, виконаний у вигляді жорсткого кільця із зубом, і крім того в кулачку встановлено перемикач. Цей перемикач складається з аксіально рухомих першого та другого перемикальних елементів для вибіркового з'єднання внутрішнього або зовнішнього осердя з кулачком, коли правильний ключ вставлено у відповідне осердя. Крім того, для першого перемикального елемента передбачена позиція охорони, при якій після примусового видалення зовнішнього осердя перший перемикальний елемент пересувається вперед під дією натискної пружини, встановленої позаду нього. При такій позиції першого перемикального елемента блокуючий штифт, розташований в радіальному отворі, виконаному в тілі першого перемикального елемента, рухається під дією пружини через отвір, виконаний у внутрішньому осерді, і входить у відповідний отвір у кільцевому тілі кулачка. Таким чином, перший перемикальний елемент, внутрішнє осердя та кулачок залишаються взаємоз'єднаними. При такій позиції першого перемикального елемента 1 UA 112614 C2 5 10 15 20 25 30 35 40 45 50 55 рух кулачка в напрямку до внутрішнього осердя блокується, що ускладнює маніпулювання кулачком ззовні після примусового видалення зовнішнього осердя. Недолік цього циліндрового замка полягає в тому, що елементи, які блокують рух кулачка до внутрішнього осердя, розташовані у кільцевому тілі кулачка, яке стає доступним для ручного маніпулювання та свердління після примусового видалення зовнішнього осердя. Крім того, другий перемикальний елемент не з'єднано із зовнішнім осердям, і тому не гарантовано, що його падіння при примусовому видаленні зовнішнього осердя та його перебування в кулачку не ускладнить проходження блокуючих елементів у позицію охорони, що є іншою передумовою для можливого успішного маніпулювання за допомогою відповідного інструмента поворотом кулачка та відмикання замка. Більш того, шляхом додаткового свердління можна отримати доступ до отвору кулачка, в якому заблоковано рухомий блокуючий штифт, і маніпулювати ним за допомогою відповідного інструмента до його розблокування, повороту кулачка та відмикання замка. Суть винаходу Винахід пропонує удосконалену конструкцію циліндрового замка з підсиленим протизламним захистом, стійку до вищезгаданих зловмисних дій, з позицією охорони його елементів, при якій будь-який рух кулачка до внутрішнього осердя після примусового видалення зовнішнього осердя обмежується, оскільки елементи, передбачені для блокування руху кулачка, розташовані максимально віддалено від вразливого місця для маніпулювання кулачком, і для цього конструкція кулачка також має бути удосконаленою. Отже, запропоновано циліндровий замок, що включає внутрішню частину корпусу з внутрішнім осердям, установленим в ній з можливістю повороту, та зовнішню частину корпусу із зовнішнім осердям, установленим в ній з можливістю повороту. Ці частини корпусу з'єднані за допомогою з'єднувального елемента, установленого у відповідних виконаних в них поздовжніх отворах. Між обома осердями знаходиться складений кулачок, що покриває внутрішній кінець внутрішнього осердя по виконаному в ньому кільцевому каналу. Кулачок складається з двох ідентичних частин, зімкнутих, в зоні кільця кулачка, навколо першої передавальної пластини з профільним отвором, для зачеплення з першим перемикальним елементом перемикача і з принаймні двома запірними зубами, введеними в радіальні отвори в частинах кулачка, з'єднаних одна з одною, в зоні зуба кулачка, за допомогою штифта. Перемикач включає також другий перемикальний елемент. Обидва перемикальні елементи забезпечують вибіркове з'єднання внутрішнього або зовнішнього осердя з кулачком. Крім того, позаду першого перемикального елемента, у внутрішньому осерді, встановлена натискна пружина. Згідно з винаходом кулачок установлено в каналі, виконаному у внутрішній частині корпусу, на зовнішній стороні якої установлена ступінчаста втулка, внутрішній кінець якої покрито кулачком по кільцевому каналу, виконаному в ній. Кулачок також включає другу передавальну пластину з профільним отвором для зачеплення з другим перемикальним елементом і з принаймні двома запірними зубами, зчепленими разом із запірними зубами першої передавальної пластини в радіальних отворах частин кулачка. Між обома передавальними пластинами кулачка є з'єднувальна пластина з центральним отвором, в якому установлено центральний штифт, що проходить крізь профільні отвори передавальних пластин. Крім того, додатково в радіальному профільному отворі, виконаному у внутрішньому осерді, установлено утримуючий елемент під тиском пружини та штифта. Цей утримуючий елемент передбачено для займання позиції охорони на штовхачі. аксіально розташованому у внутрішньому осерді позаду натискної пружини, щоб при видаленні зовнішнього осердя перший перемикальний елемент разом з центральним штифтом можна було виштовхнути натискною пружиною уперед у профільний отвір першої передавальної пластини, надаючи можливість утримуючому елементу встати в позицію охорони на штовхачі. позаду першого перемикального елемента. Отже, при такій позиції утримуючого елемента всі ступені вільного руху першого перемикального елемента і відповідно кулачка до внутрішнього осердя блокуються, але при цьому другий перемикальний елемент є постійно з'єднаним із зовнішнім осердям за допомогою пружинного кільця, яке покриває його по виконаному в ньому каналу. Крім того, згідно з винаходом з'єднувальна пластина вільно повертається навколо центрального штифта і виконана із зміцненої сталі, як і центральний штифт, перша і друга передавальні пластини та ступінчаста втулка. Згідно з винаходом утримуючий елемент повинен входити в позицію охорони на штовхачі при видаленні зовнішнього осердя, тоді як при нормальній роботі циліндрового замка утримуючий елемент знаходиться в радіальному профільному отворі на першому перемикальному елементі в положенні, яке не обмежує його осьового руху. 2 UA 112614 C2 5 10 15 20 25 30 35 40 45 50 55 60 Далі, згідно з винаходом з'єднувальний елемент прикріплено до внутрішньої та зовнішньої частин корпусу за допомогою відповідних поперечних штифтів, що проходять крізь отвори, поперечно виконані в них, і крізь канал і поперечні отвори, виконані в з'єднувальному елементі. Крім того, на з'єднувальному елементі, в місці, де частини корпусу з'єднуються, передбачена секція, ослаблена через виконаний другий канал. Також, згідно з винаходом поперечні штифти, що прикріплюють з'єднувальний елемент до внутрішньої частини корпусу, виконані із зміцненої сталі. Перевага запропонованого винаходом циліндрового замка полягає у підсиленій протизламній функції завдяки тому, що елементи, які блокують рух кулачка до внутрішнього осердя, розташовані максимально глибоко у внутрішньому осерді, за межами вразливої зони можливого маніпулювання кулачком після видалення зовнішнього осердя. Крім того, передбачене постійне з'єднання між зовнішнім осердям і другим перемикальним елементом гарантує, що цей елемент впаде при примусовому видаленні зовнішнього осердя, усуваючи таким чином ризик виведення з ладу блокуючих елементів. Більш того, будь-яке додаткове свердління решти внутрішньої частини корпусу виключається завдяки установленим в ній зміцненим елементам - ступінчастій втулці та з'єднувальним поперечним штифтам, а також завдяки зміцненим елементам складеного кулачка - з'єднувальній та передавальній пластинам, оскільки для цього з'єднувальна пластина установлена таким чином, що може вільно повертатися, а також завдяки зміцненому центральному штифту, що проходить крізь зазначені пластини. До того ж, осьове з'єднання між внутрішнім осердям і ступінчастою втулкою, забезпечуване складеним кулачком, надає додаткової міцності внутрішній частині корпусу та ускладнює злам зони кулачка при спробі зламу. Опис креслень Винахід детально пояснюється наступними кресленнями. Фіг.1 - вигляд циліндрового замка у розібраному стані. Фіг. 2 - вигляд циліндрового замка в зібраному стані. Детальний опис варіантів здійснення винаходу На фіг. 1 і 2 показано один кращий варіант здійснення даного винаходу, Циліндровий замок складається з внутрішньої частини 1 корпусу з внутрішнім осердям З, установленим в ній з можливістю повороту, та зовнішньої частини 2 корпусу з установленим в ній з можливістю повороту зовнішнім осердям 4. Частини 1 і 2 корпусу з'єднані за допомогою з'єднувального елемента 5, установленого у відповідних виконаних в них поздовжніх отворах 1b і 2b. Між осердями 3 і 4 знаходиться складений кулачок 7, що покриває внутрішній кінець внутрішнього осердя 3 по виконаному в ньому кільцевому каналу 14. Кулачок 7 складається з двох ідентичних частин 7а, зімкнутих, в зоні кільця кулачка 7, навколо першої передавальної пластини 9 з профільним отвором 9а, для зачеплення з першим перемикальним елементом 10а перемикача 10, і з принаймні двома запірними зубами 9b, введеними в радіальні отвори 8 в частинах 7а кулачка. В зоні зуба кулачка 7 частини 7а кулачка з'єднані одна з одною штифтом 11. Перемикач 10 включає також другий перемикальний елемент 10b. Обидва перемикальні елементи 10а і 10b забезпечують вибіркове з'єднання внутрішнього осердя 3 або зовнішнього осердя 4 з кулачком 7 правильним ключем, вставленим у відповідне осердя. Крім того, позаду першого перемикального елемента 10а, у внутрішньому осерді 3, установлена натискна пружина 12. Згідно з винаходом складений кулачок 7 установлено в каналі 13, виконаному у внутрішній частині 1 корпусу, на зовнішній стороні 1а якої встановлена ступінчаста втулка 16, внутрішній кінець якої покрито кулачком 7 по кільцевому каналу 15, виконаному в ній. Кулачок 7 також включає другу передавальну пластину 17 з профільним отвором 17а для зачеплення з другим перемикальним елементом 10b і з принаймні двома запірними зубами 17b, зчепленими разом із запірними зубами 9b першої передавальної пластини 9 в радіальних отворах 8 частин 7а кулачка. Крім того, між обома передавальними пластинами 9 і 17 кулачка 7 знаходиться з'єднувальна пластина 18 з центральним отвором 18а, в якому установлено центральний штифт 19, що проходить крізь профільні отвори 9а і 17а передавальних пластин. Крім того, додатково в радіальному профільному отворі 20, виконаному у внутрішньому осерді 3, встановлено утримуючий елемент 21 під тиском пружини 25 та штифта 26. Утримуючий елемент 21 передбачено для займання позиції охорони на штовхачі 22, аксіально розташованому у внутрішньому осерді 3 позаду натискної пружини 12, так що при видаленні зовнішнього осердя 4 перший перемикальний елемент 10а разом з центральним штифтом 19 може виштовхуватися натискною пружиною 12 уперед і входити у профільний отвір 9а першої передавальної пластини 9, надаючи можливість утримуючому елементу 21 увійти в позицію охорони на штовхачі 22, позаду першого перемикального елемента 10а. Тому, при такій позиції утримуючого елемента 21 всі ступені вільного руху першого перемикального елемента 10а і 3 UA 112614 C2 5 10 15 20 25 30 35 40 45 50 55 60 відповідно кулачка 7 до внутрішнього осердя З блокуються. В цей же час другий перемикальний елемент 10b є постійно з'єднаним із зовнішнім осердям 4 за допомогою пружинного кільця 23, яке покриває його по виконаному в осерді 4 каналу 24. Згідно з винаходом з'єднувальна пластина 18 вільно повертається навколо центрального штифта 19 і виконана із зміцненої сталі, як і центральний штифт 3 9, перша і друга передавальні пластини 9 та 17 та ступінчаста втулка 16, що робить конструкцію внутрішньої частини 1 корпусу стійкою до свердління з метою зламу. Згідно з винаходом утримуючий елемент 21 повинен входити в позицію охорони на штовхачі 22 при видаленні зовнішнього осердя 4, тоді як при нормальній роботі циліндрового замка утримуючий елемент 21 знаходиться в радіальному профільному отворі 20 осердя на першому перемикальному елементі 10а в положенні, яке не обмежує його осьового руху. Далі, згідно з винаходом з'єднувальний елемент 5 прикріплено до внутрішньої частини І корпусу та зовнішньої частагни 2 корпусу за допомогою відповідних поперечних штифтів 6а і 6b. що проходять крізь отвори 1с і 2с, поперечно виконані в них, і крізь канал 5а і поперечні отвори 5с, відповідно виконані в з'єднувальному елементі 5. Крім того, на з'єднувальному елементі 5, в місці, де внутрішня частина 1 корпусу та зовнішня частина 2 корпусу з'єднуються, передбачена секція, ослаблена через виконаний другий канал 5b і яка тим самим попередньо зумовлює місце зламу в разі будь-якої спроби несанкціонованого вторгнення. Крім того, поперечні штифти 6а, що прикріплюють з'єднувальний елемент 5 до внутрішньої частини 1 корпусу, виконані зі зміцненої сталі, що забезпечує додатковий захист проти можливого свердління решти внутрішньої частини 1 корпусу після спроби зламу. В зібраному таким чином циліндровому замку, в частинах 1 і 2 корпусу та в їх відповідних осердях 3 і 4, також: розміщені частини механізму реверсу штифта, який декодує кодову комбінацію правильного ключа, вставленого в канал відповідного осердя. які не є объектами винаходу і не описані тут. Винахід може бути використаний для захисту від спроб зламу як в двоциліндрових замках, так і в циліндрових замках зі спеціальними функціями - їх виконання рівною мірою включені в об'єм винаходу без обмежень за розміром і з будь-яким видом механізмів реверсу штифта для декодування ключа, установлених в циліндровому замку. Реалізація винаходу Згідно з винаходом циліндровий замок працює наступним чином. Коли правильний ключ вставляють ззовні циліндрового замка, в зовнішнє осердя 4, ключ штовхає другий перемикальний елемент 10b, який входить у профільний отвір 17а другої передавальної пластини 17. Одночасно за допомогою центрального штифта 19 ключ штовхає та виводить перший перемикальний елемент 10а із профільного отвору 9а першої передавальної пластини 9. забезпечуючи таким чином з'єднання кулачка 7 із зовнішнім осердям 4, яке повертається разом з ключем, тим самим змушуючи другий перемикальний елемент 10b повертатися разом з кулачком 7, що, в свою чергу, розблоковує запірні елементи. Коли ключ виймають із зовнішнього осердя 4, перший перемикальний елемент 10а рухається під дією натискної пружини 12 і входить у профільний отвір 9а першої передавальної пластини 9, оскільки в той самий час він штовхає і виводить другий перемикальний елемент 10b із профільного отвору 17а другої передавальної пластини 17. Коли правильний ключ вставляють у внутрішнє осердя 3 циліндрового замка зсередини приміщення, ключу не потрібно штовхати перший перемикальний елемент 10а, оскільки той вже просунувся під дією натискної пружини 12 і увійшов у профільний отвір 9а першої передавальної пластини 9, забезпечивши таким чином з'єднання кулачка 7 з внутрішнім осердям 3, яке повертається разом з ключем, викликаючи таким чином поворот першого перемикального елемента 10а разом з кулачком 7, який відповідно розблоковує запірні елементи. Крім того, описані рухомі в осьовому напрямку елементи підібрані за розміром, отже при нормальній роботі циліндрового замка утримуючий елемент 21 залишається в радіальному профільному отворі 20 осердя, в положенні на першому перемикальному елементі 10а і не обмежує його осьового руху. У випадку спроби зламу, при видаленні зовнішнього осердя 4, із зовнішньою частиною 2 корпусу або без неї, об'ємне з'єднання між рухомими в осьовому напрямку елементами змінюється, так що перший перемикальний елемент 10а пересувається вперед під дією натискної пружини 12, надаючи можливість утримуючому елементу 21 рухатися під дією пружини 25 і штифта 26 і виходити із радіального профільного отвору 20 осердя та входити в позицію охорони на штовхані 22, позаду першого перемикального елемента 10а. таким чином обмежуючи всі ступені вільного руху першого перемикального елемента 10а і відповідно кулачка 7 в напрямку до внутрішнього осердя 3. В той самий час другий перемикальний 4 UA 112614 C2 елемент 10b постійно залишається з'єднаним із зовнішнім осердям 4 завдяки передбаченому для цього пружинному кільцю 23, що з'єднує другий перемикальний елемент 10b із зовнішнім осердям 4 по каналу 24, виконаному в осерді 4, запобігаючи таким чином можливості виведення з ладу утримуючого елемента 21 при примусовому видаленні зовнішнього осердя 4. 5 ФОРМУЛА ВИНАХОДУ 10 15 20 25 30 35 40 45 50 55 60 1. Циліндровий замок, що включає: внутрішню частину (1) корпусу з внутрішнім осердям (3), установленим в ній з можливістю повороту; зовнішню частину (2) корпусу із зовнішнім осердям (4), установленим в ній з можливістю повороту; з'єднувальний елемент (5), що з'єднує частини (1) і (2) корпусу, причому з'єднувальний елемент (5) установлено у поздовжніх отворах (1b) і (2b), відповідно виконаних в частинах (1) і (2) корпусу; складений кулачок (7), установлений між осердями (3) і (4), який покриває внутрішній кінець внутрішнього осердя (3) по виконаному в ньому кільцевому каналу (14); перемикач (10), що включає перший і другий перемикальні елементи (10а) і (10b) для забезпечення вибіркового з'єднання внутрішнього осердя (3) або зовнішнього осердя (4) з кулачком (7), причому кулачок (7) складається з двох ідентичних частин (7а), зімкнутих, в зоні кільця кулачка (7), навколо першої передавальної пластини (9) з профільним отвором (9а) для зачеплення з першим перемикальним елементом (10а) та з принаймні двома запірними зубами (9b), введеними в радіальні отвори (8) в частинах (7а) кулачка, які в зоні зуба кулачка (7) з'єднані одна з одною штифтом (11); натискну пружину (12), установлену у внутрішньому осерді (3) позаду першого перемикального елемента (10а), який відрізняється тим, що кулачок (7) установлено в каналі (13), виконаному у внутрішній частині (1) корпусу, на зовнішній стороні (1а) якої установлена ступінчаста втулка (16), внутрішній кінець якої по виконаному в ній кільцевому каналу (15) покривається кулачком (7), який також включає другу передавальну пластину (17) з профільним отвором (17а) для зачеплення з другим перемикальним елементом (10b) і з принаймні двома запірними зубами (17b), зчепленими разом із запірними зубами (9b) першої передавальної пластини (9) в радіальних отворах (8) частин (7а) кулачка, при цьому між обома передавальними пластинами (9) і (17) кулачка (7) знаходиться з'єднувальна пластина (18) з центральним отвором (18а), в якому установлено центральний штифт (19), що проходить крізь профільні отвори (9а) і (17а) передавальних пластин, причому додатково в радіальному профільному отворі (20), виконаному у внутрішньому осерді (3), встановлено утримуючий елемент (21) під тиском пружини (25) та штифта (26), і цей утримуючий елемент (21) передбачено для займання позиції охорони на штовхачі (22), аксіально розташованому у внутрішньому осерді (3) позаду натискної пружини (12), так що при видаленні зовнішнього осердя (4) перший перемикальний елемент (10а) разом з центральним штифтом (19) може виштовхуватися натискною пружиною (12) уперед і входити у профільний отвір (9а) першої передавальної пластини (9), надаючи можливість утримуючому елементу (21) увійти в позицію охорони на штовхачі (22) позаду першого перемикального елемента (10а), тим самим блокуючи всі ступені вільного руху першого перемикального елемента (10а) і відповідно кулачка (7) до внутрішнього осердя (3), причому в цей самий час другий перемикальний елемент (10b) є постійно з'єднаним із зовнішнім осердям (4) за допомогою пружинного кільця (23), яке покриває його по виконаному в осерді (4) каналу (24). 2. Циліндровий замок за п. 1, який відрізняється тим, що з'єднувальна пластина (18) вільно повертається навколо центрального штифта (19) і виконана із зміцненої сталі, як і центральний штифт (19), перша і друга передавальні пластини (9 та 17) і ступінчаста втулка (16). 3. Циліндровий замок за п. 1 або 2, який відрізняється тим, що утримуючий елемент (21) повинен входити в позицію охорони на штовхачі (22) при видаленні зовнішнього осердя (4), тоді як при нормальній роботі циліндрового замка утримуючий елемент (21) знаходиться в радіальному профільному отворі (20) осердя на першому перемикальному елементі (10а) в положенні, яке не обмежує його осьового руху. 4. Циліндровий замок за будь-яким із пп. 1-3, який відрізняється тим, що з'єднувальний елемент (5) прикріплено до частин (1) і (2) корпусу за допомогою відповідних поперечних штифтів (6а і 6b), що проходять крізь отвори (1с і 2с), поперечно виконані в них, і крізь канал 5 UA 112614 C2 5 (5а) і поперечні отвори (5с), відповідно виконані в з'єднувальному елементі (5), причому на з’єднувальному елементі (5), в місці, де частини (1 і 2) корпусу з'єднуються, передбачена секція, ослаблена через виконаний другий канал (5b). 5. Циліндровий замок за п. 4, який відрізняється тим, що поперечні штифти (6а) виконані зі зміцненої сталі. Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 6
