Затвор бункера

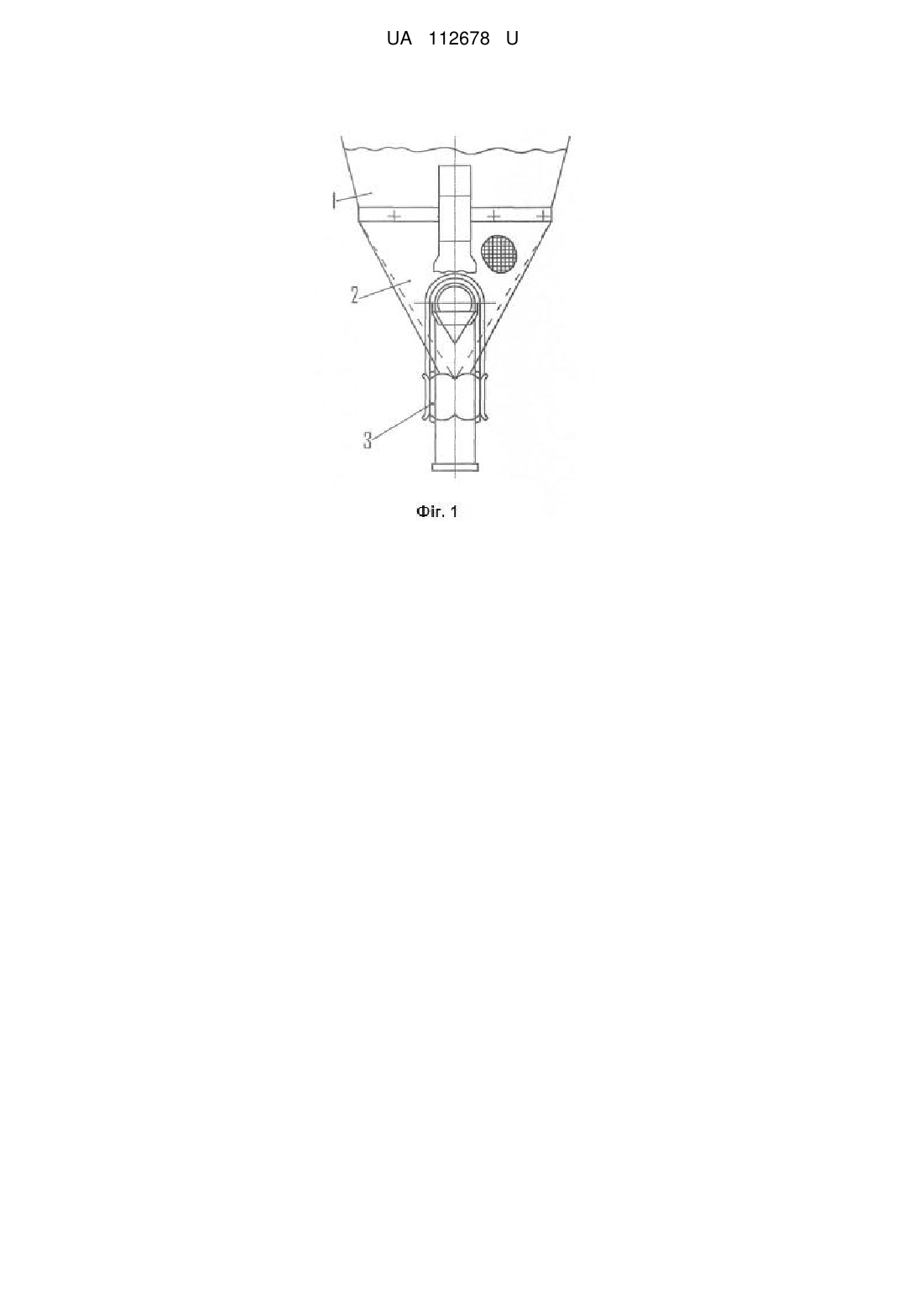

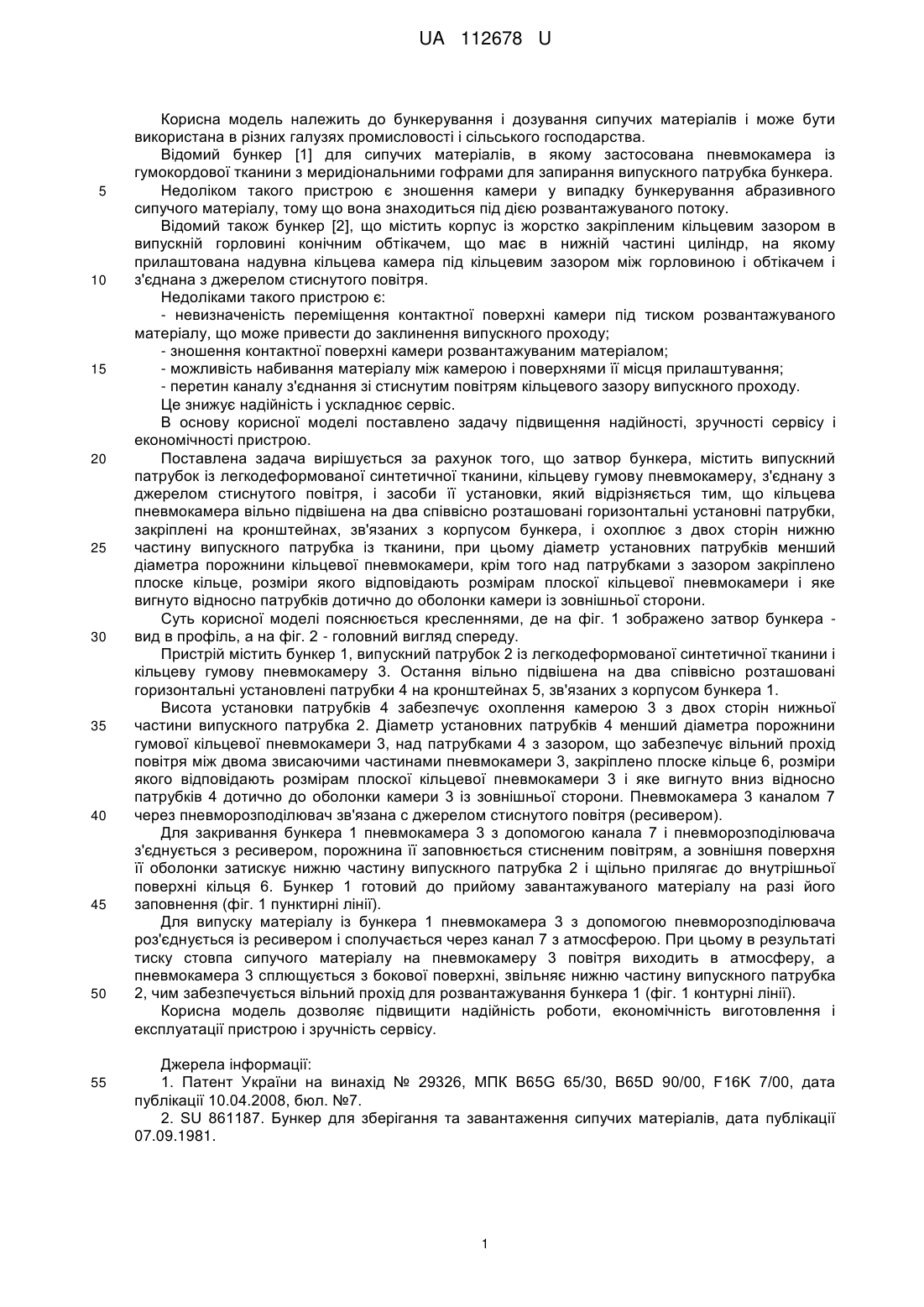

Реферат: Затвор бункера містить випускний патрубок із легкодеформованої синтетичної тканини, кільцеву гумову пневмокамеру, з'єднану з джерелом стиснутого повітря, і засоби її установки. Кільцева пневмокамера вільно підвішена на два співвісно розташовані горизонтальні установні патрубки, закріплені на кронштейнах, зв'язаних з корпусом бункера, і охоплює з двох сторін нижню частину випускного патрубка із тканини. При цьому діаметр установних патрубків менший діаметра порожнини кільцевої пневмокамери. Крім того над патрубками з зазором закріплено плоске кільце, розміри якого відповідають розмірам плоскої кільцевої пневмокамери і яке вигнуто відносно патрубків дотично до оболонки камери із зовнішньої сторони. UA 112678 U (12) UA 112678 U UA 112678 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до бункерування і дозування сипучих матеріалів і може бути використана в різних галузях промисловості і сільського господарства. Відомий бункер [1] для сипучих матеріалів, в якому застосована пневмокамера із гумокордової тканини з меридіональними гофрами для запирання випускного патрубка бункера. Недоліком такого пристрою є зношення камери у випадку бункерування абразивного сипучого матеріалу, тому що вона знаходиться під дією розвантажуваного потоку. Відомий також бункер [2], що містить корпус із жорстко закріпленим кільцевим зазором в випускній горловині конічним обтікачем, що має в нижній частині циліндр, на якому прилаштована надувна кільцева камера під кільцевим зазором між горловиною і обтікачем і з'єднана з джерелом стиснутого повітря. Недоліками такого пристрою є: - невизначеність переміщення контактної поверхні камери під тиском розвантажуваного матеріалу, що може привести до заклинення випускного проходу; - зношення контактної поверхні камери розвантажуваним матеріалом; - можливість набивання матеріалу між камерою і поверхнями її місця прилаштування; - перетин каналу з'єднання зі стиснутим повітрям кільцевого зазору випускного проходу. Це знижує надійність і ускладнює сервіс. В основу корисної моделі поставлено задачу підвищення надійності, зручності сервісу і економічності пристрою. Поставлена задача вирішується за рахунок того, що затвор бункера, містить випускний патрубок із легкодеформованої синтетичної тканини, кільцеву гумову пневмокамеру, з'єднану з джерелом стиснутого повітря, і засоби її установки, який відрізняється тим, що кільцева пневмокамера вільно підвішена на два співвісно розташовані горизонтальні установні патрубки, закріплені на кронштейнах, зв'язаних з корпусом бункера, і охоплює з двох сторін нижню частину випускного патрубка із тканини, при цьому діаметр установних патрубків менший діаметра порожнини кільцевої пневмокамери, крім того над патрубками з зазором закріплено плоске кільце, розміри якого відповідають розмірам плоскої кільцевої пневмокамери і яке вигнуто відносно патрубків дотично до оболонки камери із зовнішньої сторони. Суть корисної моделі пояснюється кресленнями, де на фіг. 1 зображено затвор бункера вид в профіль, а на фіг. 2 - головний вигляд спереду. Пристрій містить бункер 1, випускний патрубок 2 із легкодеформованої синтетичної тканини і кільцеву гумову пневмокамеру 3. Остання вільно підвішена на два співвісно розташовані горизонтальні установлені патрубки 4 на кронштейнах 5, зв'язаних з корпусом бункера 1. Висота установки патрубків 4 забезпечує охоплення камерою 3 з двох сторін нижньої частини випускного патрубка 2. Діаметр установних патрубків 4 менший діаметра порожнини гумової кільцевої пневмокамери 3, над патрубками 4 з зазором, що забезпечує вільний прохід повітря між двома звисаючими частинами пневмокамери 3, закріплено плоске кільце 6, розміри якого відповідають розмірам плоскої кільцевої пневмокамери 3 і яке вигнуто вниз відносно патрубків 4 дотично до оболонки камери 3 із зовнішньої сторони. Пневмокамера 3 каналом 7 через пневморозподілювач зв'язана с джерелом стиснутого повітря (ресивером). Для закривання бункера 1 пневмокамера 3 з допомогою канала 7 і пневморозподілювача з'єднується з ресивером, порожнина її заповнюється стисненим повітрям, а зовнішня поверхня її оболонки затискує нижню частину випускного патрубка 2 і щільно прилягає до внутрішньої поверхні кільця 6. Бункер 1 готовий до прийому завантажуваного матеріалу на разі його заповнення (фіг. 1 пунктирні лінії). Для випуску матеріалу із бункера 1 пневмокамера 3 з допомогою пневморозподілювача роз'єднується із ресивером і сполучається через канал 7 з атмосферою. При цьому в результаті тиску стовпа сипучого матеріалу на пневмокамеру 3 повітря виходить в атмосферу, а пневмокамера 3 сплющується з бокової поверхні, звільняє нижню частину випускного патрубка 2, чим забезпечується вільний прохід для розвантажування бункера 1 (фіг. 1 контурні лінії). Корисна модель дозволяє підвищити надійність роботи, економічність виготовлення і експлуатації пристрою і зручність сервісу. Джерела інформації: 1. Патент України на винахід № 29326, МПК B65G 65/30, B65D 90/00, F16K 7/00, дата публікації 10.04.2008, бюл. №7. 2. SU 861187. Бункер для зберігання та завантаження сипучих матеріалів, дата публікації 07.09.1981. 1 UA 112678 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 Затвор бункера, що містить випускний патрубок із легкодеформованої синтетичної тканини, кільцеву гумову пневмокамеру, з'єднану з джерелом стиснутого повітря, і засоби її установки, який відрізняється тим, що кільцева пневмокамера вільно підвішена на два співвісно розташовані горизонтальні установні патрубки, закріплені на кронштейнах, зв'язаних з корпусом бункера, і охоплює з двох сторін нижню частину випускного патрубка із тканини, при цьому діаметр установних патрубків менший діаметра порожнини кільцевої пневмокамери, крім того над патрубками з зазором закріплено плоске кільце, розміри якого відповідають розмірам плоскої кільцевої пневмокамери і яке вигнуто відносно патрубків дотично до оболонки камери із зовнішньої сторони. 2 UA 112678 U Комп’ютерна верстка М. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
