F16K 7/00 — Діафрагмові запірні пристрої, наприклад з деформуються, але не пересуваються елементами для замикання проходу

Номер патенту: 118961

Опубліковано: 11.09.2017

Автори: Капельніков Геннадій Володимирович, Кущак Оксана Михайлівна

МПК: F16K 7/17, F16K 17/02, F16K 7/00 ...

Мітки: запірний, запобіжний, клапан

Формула / Реферат:

Запобіжний запірний клапан, який містить корпус з хрестовиною і сідлом, підпружинений запірний клапан, встановлений з можливістю осьового переміщення, мембрану та регулювальну пружину, який відрізняється тим, що мембрана прикріплена до штока з кулачком, що контактує з роликом, причому на зовнішній поверхні останнього виконана канавка, в яку входить вказаний кулачок, а ролик зв'язаний із запірним клапаном за допомогою штока з вилкою.

Номер патенту: 66912

Опубліковано: 25.01.2012

Автори: Ратушняк Георгій Сергійович, Степанковський Роман Володимирович

МПК: F16K 7/00, B08B 15/00

Мітки: пристрій, дросельний

Формула / Реферат:

Дросельний пристрій, що містить корпус циліндричного перерізу, всередині якого герметично закріплена еластична розтягуюча вставка, влаштовані три регулюючі органи та регулююча рукоятка, на зовнішній поверхні корпуса встановлені симетрично відносно осі три направляючі елементи, в яких влаштовані регулюючі органи, вершини останніх мають вигляд пустотілих конусів, що плавно переходять в пустотілі циліндри та являють собою єдину конструкцію,...

Номер патенту: 66911

Опубліковано: 25.01.2012

Автори: Степанковський Роман Володимирович, Ратушняк Георгій Сергійович

МПК: B08B 15/00, F16K 7/00

Мітки: дросельний, пристрій

Формула / Реферат:

Дросельний пристрій, що містить корпус циліндричного перерізу, всередині якого герметично закріплена еластична розтягуюча вставка та влаштовані три регулюючі органи, який відрізняється тим, що регулюючі органи закріплені до регулюючого кільця, кожний регулюючий орган виконаний у вигляді натискних регулюючих елементів, які через штанги великі закріплені до кулі регулюючого кільця з однієї сторони та кулі обойми ковзної з іншої сторони, куля...

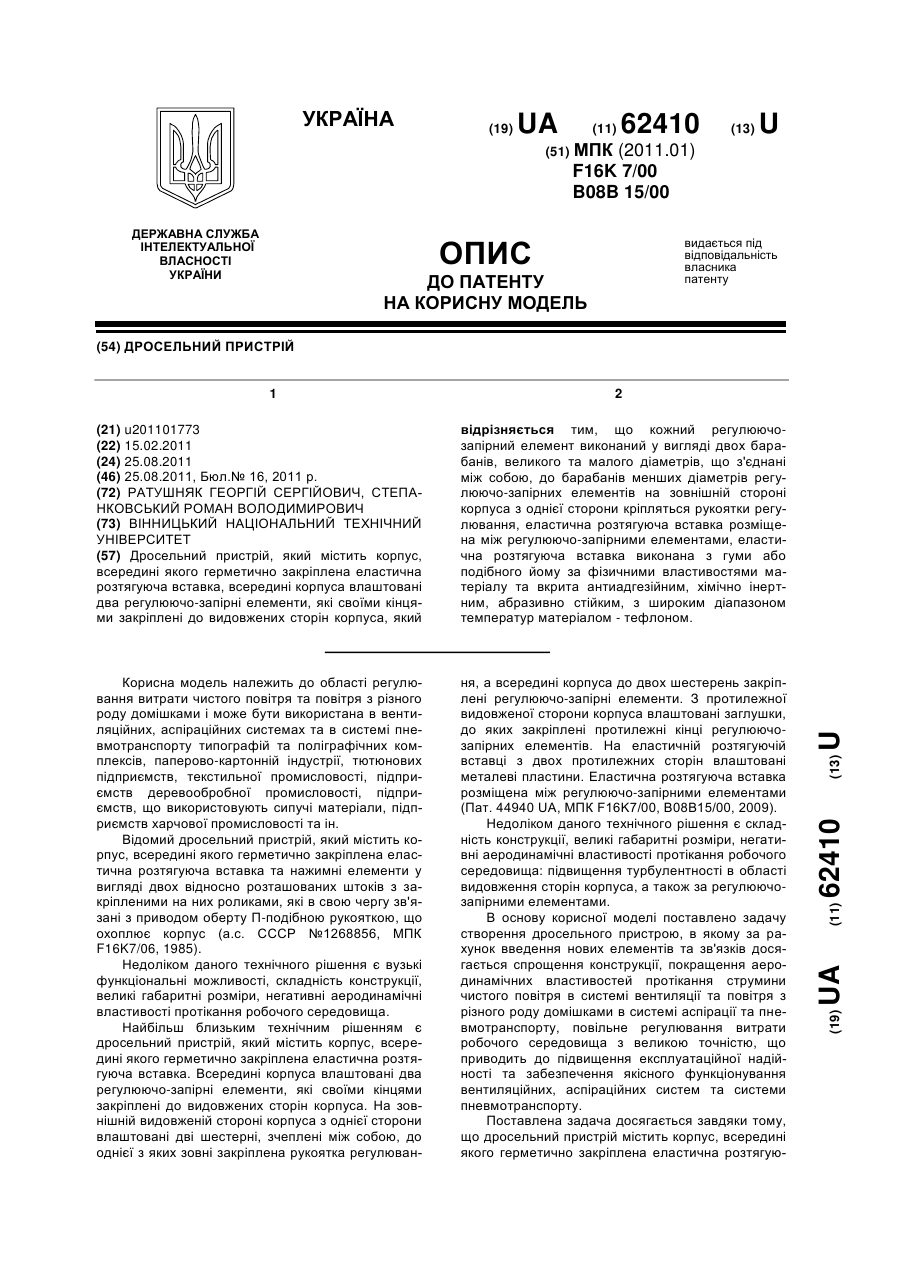

Номер патенту: 62410

Опубліковано: 25.08.2011

Автори: Степанковський Роман Володимирович, Ратушняк Георгій Сергійович

МПК: B08B 15/00, F16K 7/00

Мітки: пристрій, дросельний

Формула / Реферат:

Дросельний пристрій, який містить корпус, всередині якого герметично закріплена еластична розтягуюча вставка, всередині корпуса влаштовані два регулюючо-запірні елементи, які своїми кінцями закріплені до видовжених сторін корпуса, який відрізняється тим, що кожний регулюючо-запірний елемент виконаний у вигляді двох барабанів, великого та малого діаметрів, що з'єднані між собою, до барабанів менших діаметрів регулюючо-запірних елементів на...

Номер патенту: 57718

Опубліковано: 10.03.2011

Автори: Степанковський Роман Володимирович, Ратушняк Георгій Сергійович

МПК: F16K 7/00, B08B 15/00

Мітки: пристрій, дросельний

Формула / Реферат:

Дросельний пристрій, який містить корпус, всередині якого герметично закріплена еластична розтягуюча вставка, влаштовані регулюючі органи та регулююча рукоятка, який відрізняється тим, що на чотирьох сторонах корпусу, який виконано циліндричного перерізу, на зовнішній поверхні встановлені симетрично відносно осі направляючі елементи з регулюючими органами, що мають вигляд пустотілих конусів, вершини яких виконані під кутом 90°, які плавно...

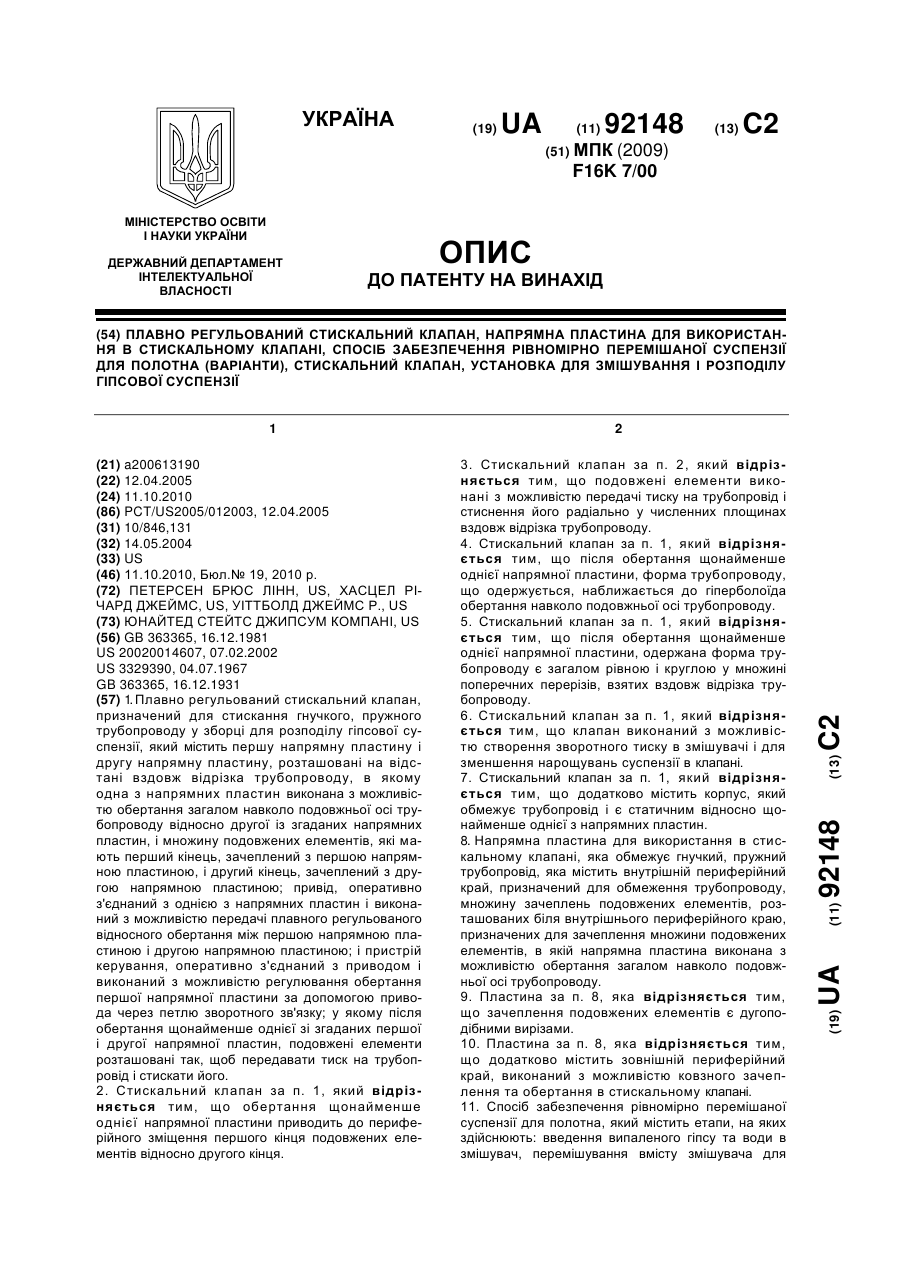

Номер патенту: 92148

Опубліковано: 11.10.2010

Автори: Петерсен Брюс Лінн, Хасцел Річард Джеймс, Уіттболд Джеймс Р.

МПК: F16K 7/00

Мітки: плавно, рівномірно, клапан, суспензії, перемішаної, спосіб, полотна, забезпечення, використання, установка, клапані, стискальному, варіанти, регульованій, пластина, напрямна, стискальний

Формула / Реферат:

1. Плавно регульований стискальний клапан, призначений для стискання гнучкого, пружного трубопроводу у зборці для розподілу гіпсової суспензії, який містить першу напрямну пластину і другу напрямну пластину, розташовані на відстані вздовж відрізка трубопроводу, в якому одна з напрямних пластин виконана з можливістю обертання загалом навколо подовжньої осі трубопроводу відносно другої із згаданих напрямних пластин, і множину подовжених...

Номер патенту: 52768

Опубліковано: 10.09.2010

Автори: Степанковський Роман Володимирович, Ратушняк Георгій Сергійович

МПК: B08B 15/00, F16K 7/00

Мітки: дросельний, пристрій

Формула / Реферат:

Дросельний пристрій, який містить корпус, всередині якого герметично закріплена еластична розтягуюча вставка, який відрізняється тим, що всередині корпуса встановлені два регулюючо-запірні елементи, які своїми кінцями закріплені до регулюючих гвинтів, що розташовані по краях видовжених сторін корпуса та закріплені до останнього за допомогою заглушок, які розташовані на кінцях регулюючих гвинтів, по центру яких закріплені колеса регулювання...

Номер патенту: 44940

Опубліковано: 26.10.2009

Автори: Ратушняк Георгій Сергійович, Степанковський Роман Володимирович

МПК: B08B 15/00, F16K 7/00

Мітки: пристрій, дросельний

Формула / Реферат:

Дросельний пристрій, який містить корпус, всередині якого герметично закріплена еластична розтягуюча вставка, який відрізняється тим, що всередині корпуса влаштовані два регулюючо-запірні елементи, які своїми кінцями закріплені до видовжених сторін корпуса, на зовнішній видовженій стороні корпуса з однієї сторони влаштовані дві шестерні, зчеплені між собою, до однієї з яких зовні закріплена рукоятка регулювання, а всередині корпуса до двох...

Номер патенту: 84716

Опубліковано: 25.11.2008

Автор: Баринін Олександр Сергійович

МПК: F04F 7/00, F16K 7/00, F04B 7/00 ...

Мітки: зворотний, поршневого, клапан, насоса, вібраційного

Формула / Реферат:

1. Зворотний клапан вібраційного поршневого насоса, що має: вісесиметричний чашоподібний корпус (1), який має бічну стінку (2) і донну частину (3) і служить частиною корпусу і камерою всмоктування насоса,щонайменше одне жорстке вісесиметричне сідло (4), яке має щонайменше один впускний отвір (5) для входу плинного середовища, іщонайменше один закріплений відносно корпусу (1) вісесиметричний гнучкий запірний елемент (6), у...

Номер патенту: 33043

Опубліковано: 10.06.2008

Автори: Степанковський Роман Володимирович, Ратушняк Георгій Сергійович

МПК: F16K 7/00, B08B 15/00

Мітки: пристрій, дросельний

Формула / Реферат:

Дросельний пристрій, який містить корпус циліндричного перерізу, всередині якого герметично закріплена еластична розтягувальна вставка, який відрізняється тим, що по обидві сторони корпуса на зовнішній поверхні встановлені симетрично відносно осі направляючі елементи з регулюючими органами, що виготовлені у вигляді пустотілих півсфер та закріплені на регулюючих гвинтах, які в свою чергу прикріплені до верхньої частини направляючого елемента,...

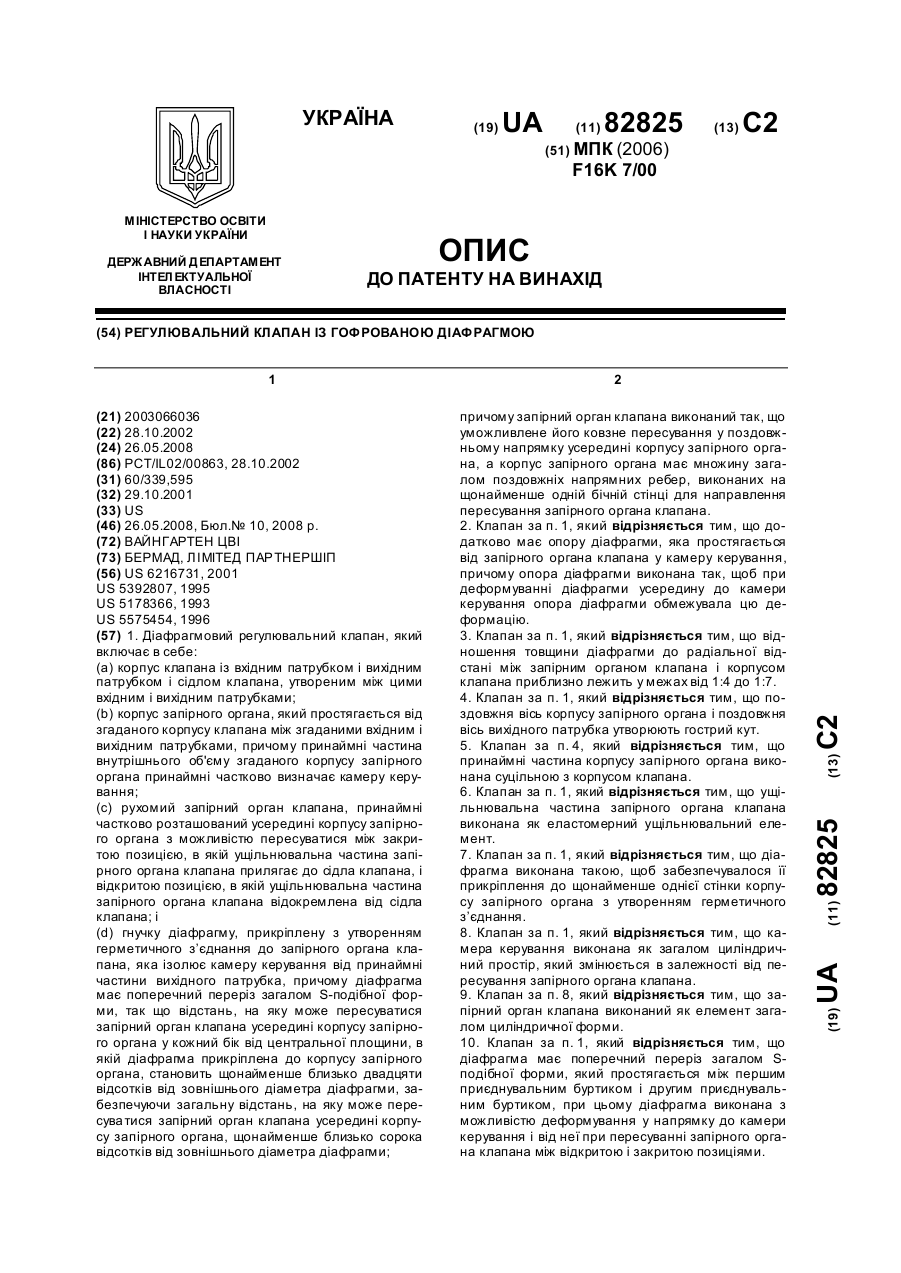

Номер патенту: 82825

Опубліковано: 26.05.2008

Автор: Вайнгартен Цві

МПК: F16K 7/00

Мітки: діафрагмою, клапан, регулювальний, гофрованою

Формула / Реферат:

1. Діафрагмовий регулювальний клапан, який включає в себе:(a) корпус клапана із вхідним патрубком і вихідним патрубком і сідлом клапана, утвореним між цими вхідним і вихідним патрубками;(b) корпус запірного органа, який простягається від згаданого корпусу клапана між згаданими вхідним і вихідним патрубками, причому принаймні частина внутрішнього об'єму згаданого корпусу запірного органа принаймні частково визначає камеру...

Номер патенту: 82354

Опубліковано: 10.04.2008

Автор: Чуйко Віктор Андрійович

МПК: F16K 7/00, B65D 90/00, B65G 65/30 ...

Мітки: затвор, бункера

Формула / Реферат:

Затвор бункера, виконаний у вигляді пневматичної камери, з’єднаної з джерелом стиснутого повітря і розміщеної у випускному патрубку бункера, який відрізняється тим, що камера виконана із гумокордової тканини, має меридіальні гофри, а полюсною частиною приєднана до трубки для подачі стиснутого повітря та підвішування камери, яка розміщена по вертикальній осі патрубка і закріплена у верхній незавантажуваній частині бункера.

Номер патенту: 81560

Опубліковано: 10.01.2008

Автори: Ліпицький Станіслав Григорович, Кущенко Сергій Миколайович

МПК: F16L 11/11, F16K 7/00, F04B 43/00, F04C 5/00 ...

Мітки: клапан, перетискний

Формула / Реферат:

Перетискний клапан, що містить трубчасту діафрагму, виконану у вигляді еластичного циліндричного патрубка, що має фланці, зчленовані з фланцями клапана, і два поперечних гофри, розташованих симетрично щодо середньої перетискної частини патрубка, взаємодіючої з механізмом перетиску, який відрізняється тим, що гофри в поперечному перерізі мають форму овалу або еліпса, менша вісь якого розташована в площині перетиску, довжина меншої осі складає...

Номер патенту: 12773

Опубліковано: 28.02.1997

Автори: Матусевич Володимир Юхимович, Бондар Олександр Леонідович, Горбулін Олександр Іванович

МПК: F16K 7/00

Мітки: клапан, рідин, розливу

Формула / Реферат:

Клапан для разлива жидкостей, содержащий полый корпус, расположенный в нем эластичный шланг, пережимаемый кинематически связанным с корпусом запорным органом с рукояткой, и узел регулирования зажима шланга, отличающийся тем, что рукоятка запорного органа выполнена с выступом, а узел регулировки усилия зажима шланга выполнен в виде подпружиненной Г-образной защелки с передвижным фиксатором под тупым углом к плоскости выступа рукоятки и с...
