Затвор витратного бункера шихтоподачі доменної печі

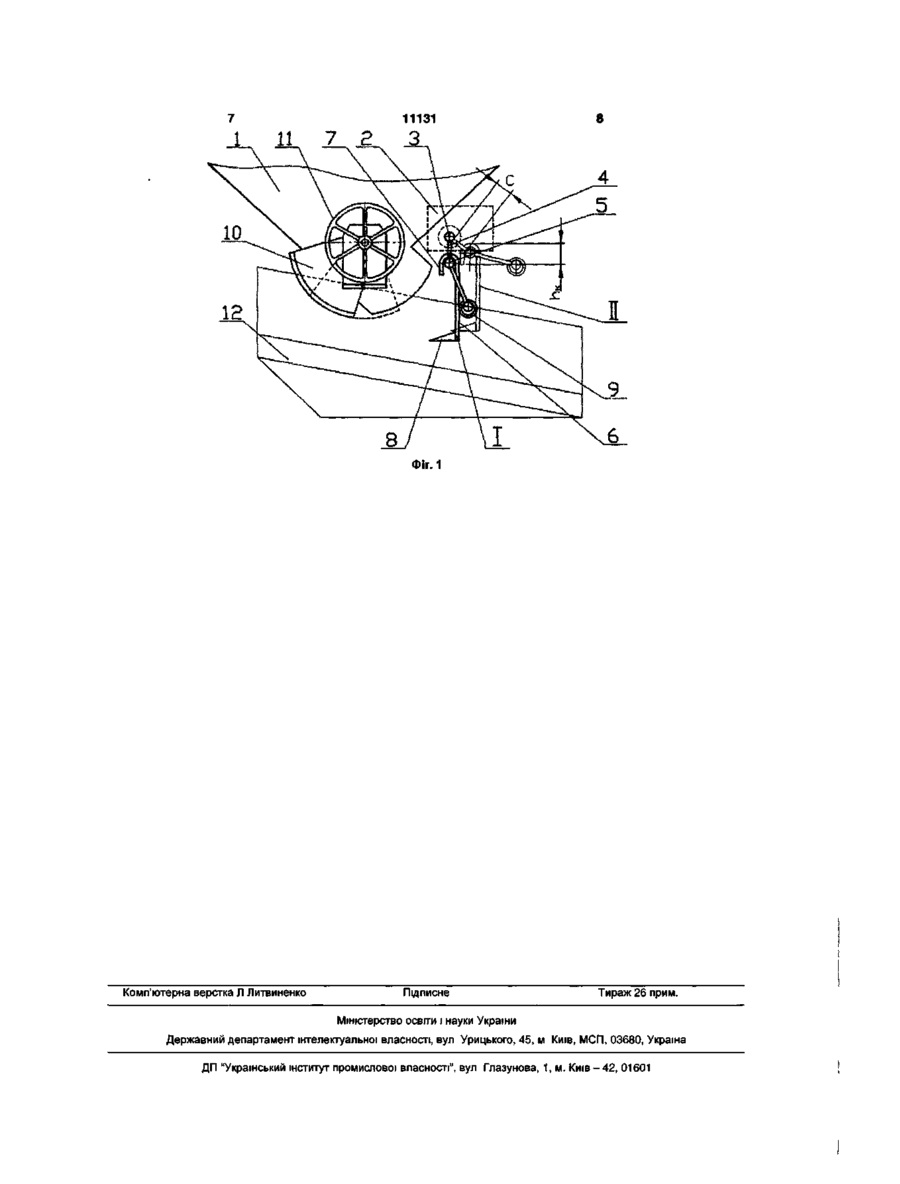

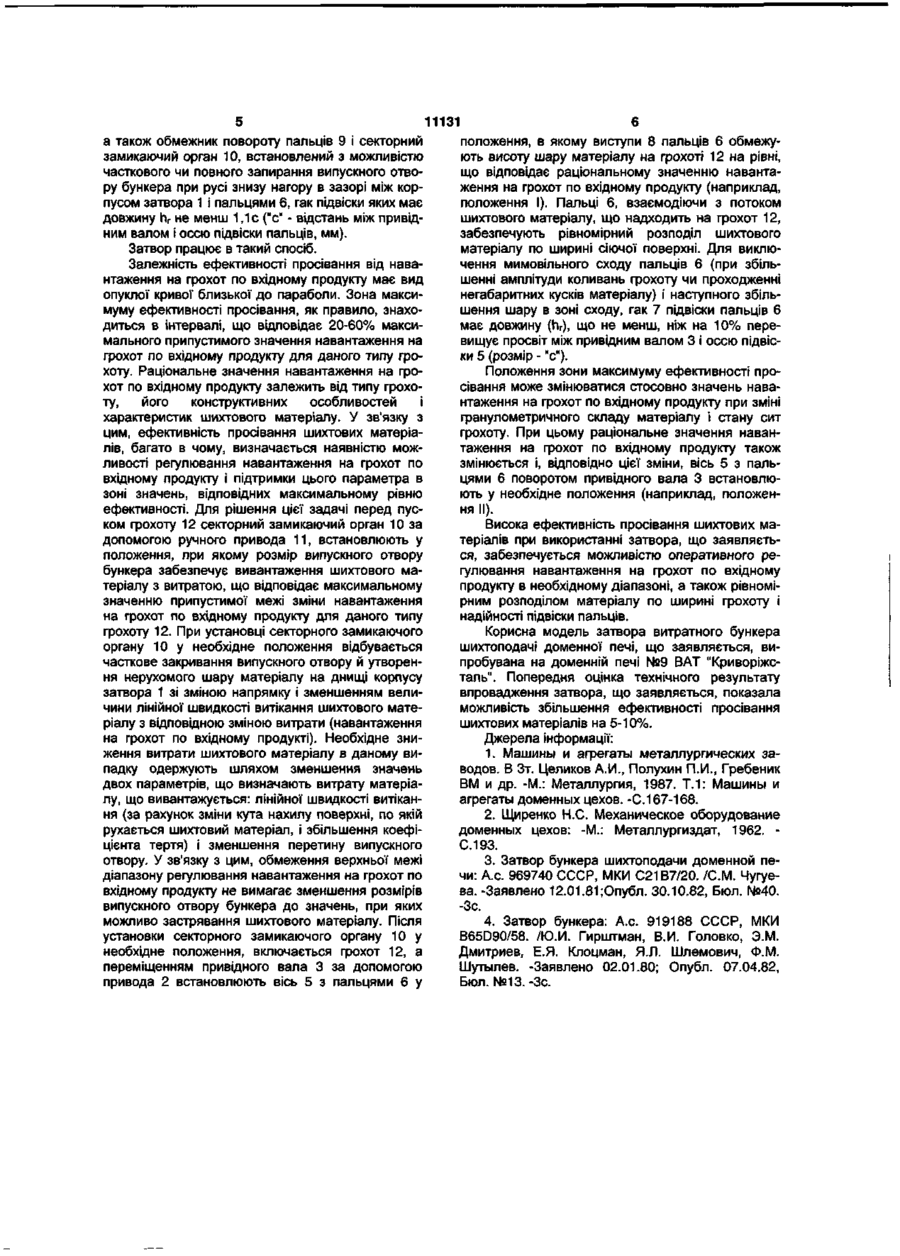

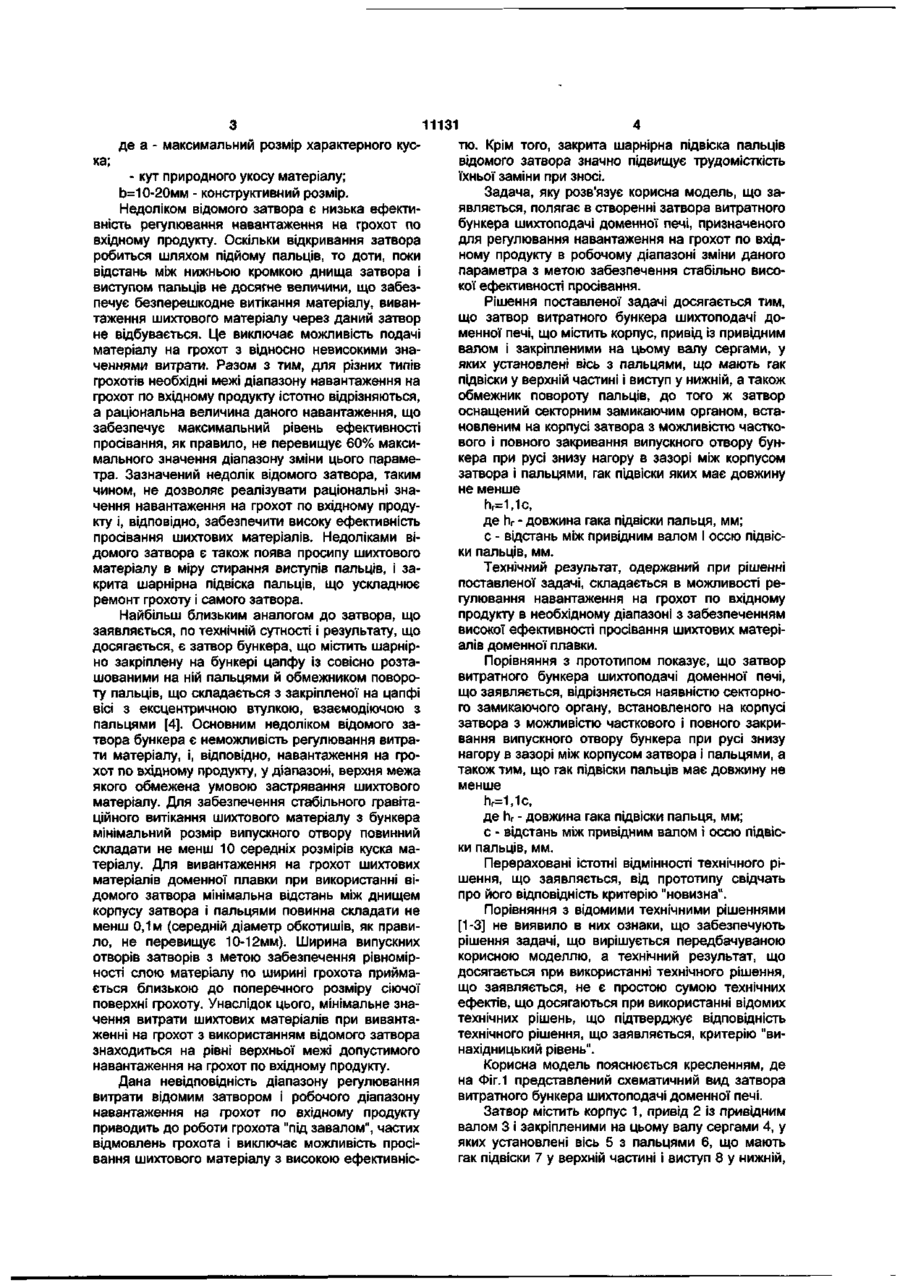

Затвор витратного бункера шихтоподачі доменної печі, що містить корпус, привід із привідним валом і закріпленими на цьому валу сергами, у яких установлені вісь з пальцями, що мають гак ПІДВІСКИ у верхній частині і виступ у нижній, а також обмежник повороту пальців, який відрізняється тим, що затвор оснащений секторним замикаючим органом, встановленим на корпусі затвора, з можливістю часткового і повного закривання випускного отвору бункера при русі знизу нагору в зазор/ між корпусом затвора і пальцями, гак ПІДВІСКИ ЯКИХ має довжину не менше hr=1,1c, де hr - довжина гака ПІДВІСКИ пальця, мм, с - відстань між привідним валом і віссю ПІДВІСКИ пальців, мм Корисна модель відноситься до чорної металурги, зокрема, до доменного виробництва, і може бути використана в системах шихтоподачі доменних печей Затвор витратного бункера призначений для перекривання випускного отвору витратного бункера при необхідності очищення грохоту і проведення ремонтних робіт, а також для регулювання навантаження на грохот по вхідному продукту (витрати шихтового матеріалу, що надходить на грохот) з метою забезпечення необхідної ефективності просівання і продуктивності грохоту ВІДОМІ затвори витратних бункерів шихтоподачі доменних печей [1], що складаються з корпусу, листової засувки з ручним приводом у виді зубчастої рейкової передачі з редуктором Листова засувка в таких затворах використовується, як правило, для повного перекривання випускного отвору бункера при ремонті грохоту Недоліком цієї конструкції є заклинювання засувки в направляючих пазах у результаті влучення в них дрібних часток матеріалу, а також неможливість перекривання випускного отвору при затисненні куска матеріалу між днищем корпусу затвора і засувкою, що характерно для середньо- і крупнокускових матеріалів, до яких, зокрема, відносяться шихтові матеріали доменної плавки Крім цього, такі затвори мають дуже обмежені можливості регулювання витрати матеріалу через застрявання шихтового матеріалу при прикриванні засувки ВІДОМІ затвори витратних бункерів [2], які мають корпус, шихтову засувку з ручним приводом у виді зубчастої передачі з редуктором, а також шарнірно підвішені пальці, що утворюють "завісу", призначену для часткового обмеження висоти шару матеріалу на грохоті і вирівнювання його по ширині сіючої поверхні Ці затвори також мають недоліки, обумовлені застосуванням листової засувки як замикаючого елементу, а саме заклинювання засувки й утруднене закривання затвора Крім цього, такі затвори також мають дуже вузький діапазон регулювання навантаження на грохот по вхідному продукту (висоти шару матеріалу на грохоті), оскільки статичний момент ПІДВІСНИХ пальців, як показує досвід експлуатації таких затворів, значно нижче моменту, що створюється потоком матеріалу, а обмежники ходу пальців у цих конструкціях відсутні До недоліків відомих затворів варто віднести також закриту шарнірну підвіску пальців, що збільшує трудомісткість їхньої заміни, а при виконанні ПІДВІСКИ у виді гака - мимовільний схід пальців з ВІСІ ПІДВІСКИ Відомий затвор витратного бункера шихтоподачі доменної печі [3], що містить корпус, кривошип із привідом і пальці, насаджені вільно на одну з двох вісей кривошипа, що мають у нижній частині виступ, звернений до матеріалу довжиною L=a(2+ctg )+b, CO о> 11131 тю. Крім того, закрита шарнірна підвіска пальців де а - максимальний розмір характерного кусвідомого затвора значно підвищує трудомісткість ка; їхньої заміни при зносі. - кут природного укосу матеріалу; Задача, яку розв'язує корисна модель, що заЬ=10-20мм - конструктивний розмір. являється, полягає в створенні затвора витратного Недоліком відомого затвора є низька ефектибункера шихтоподачі доменної печі, призначеного вність регулювання навантаження на грохот по для регулювання навантаження на грохот по вхідвхідному продукту. Оскільки відкривання затвора ному продукту в робочому діапазоні зміни даного робиться шляхом підйому пальців, то доти, поки параметра з метою забезпечення стабільно висовідстань між нижньою кромкою днища затвора і кої ефективності просівання. виступом пальців не досягне величини, що забезРішення поставленої задачі досягається тим, печує безперешкодне витікання матеріалу, виванщо затвор витратного бункера шихтоподачі дотаження шихтового матеріалу через даний затвор менної печі, що містить корпус, привід із привідним не відбувається. Це виключає можливість подачі валом і закріпленими на цьому валу сергами, у матеріалу на грохот з відносно невисокими знаяких установлені вісь з пальцями, що мають гак ченнями витрати. Разом з тим, для різних типів підвіски у верхній частині і виступ у нижній, а також грохотів необхідні межі діапазону навантаження на обмежник повороту пальців, до того ж затвор грохот по вхідному продукту істотно відрізняються, оснащений секторним замикаючим органом, встаа раціональна величина даного навантаження, що новленим на корпусі затвора з можливістю часткозабезпечує максимальний рівень ефективності вого і повного закривання випускного отвору бунпросівання, як правило, не перевищує 60% максикера при русі знизу нагору в зазорі між корпусом мального значення діапазону зміни цього парамезатвора і пальцями, гак підвіски яких має довжину тра. Зазначений недолік відомого затвора, таким не менше чином, не дозволяє реалізувати раціональні значення навантаження на грохот по вхідному продуhr=1,1c, кту і, відповідно, забезпечити високу ефективність де hr - довжина гака підвіски пальця, мм; просівання шихтових матеріалів. Недоліками віс - відстань між привідним валом і оссю підвісдомого затвора є також поява просипу шихтового ки пальців, мм. матеріалу в міру стирання виступів пальців, і заТехнічний результат, одержаний при рішенні крита шарнірна підвіска пальців, що ускладнює поставленої задачі, складається в можливості реремонт грохоту і самого затвора. гулювання навантаження на грохот по вхідному продукту в необхідному діапазоні з забезпеченням Найбільш близьким аналогом до затвора, що високої ефективності просівання шихтових матерізаявляється, по технічній сутності і результату, що алів доменної плавки. досягається, є затвор бункера, що містить шарнірПорівняння з прототипом показує, що затвор но закріплену на бункері цапфу із совісно розтавитратного бункера шихтоподачі доменної печі, шованими на ній пальцями й обмежником поворощо заявляється, відрізняється наявністю секторноту пальців, що складається з закріпленої на цапфі го замикаючого органу, встановленого на корпусі вісі з ексцентричною втулкою, взаємодіючою з затвора з можливістю часткового і повного закрипальцями [4]. Основним недоліком відомого завання випускного отвору бункера при русі знизу твора бункера є неможливість регулювання витранагору в зазорі між корпусом затвора і пальцями, а ти матеріалу, і, відповідно, навантаження на гротакож тим, що гак підвіски пальців має довжину не хот по вхідному продукту, у діапазоні, верхня межа менше якого обмежена умовою застрявання шихтового матеріалу. Для забезпечення стабільного гравітаhr=1,1c, ційного витікання шихтового матеріалу з бункера де hr - довжина гака підвіски пальця, мм; мінімальний розмір випускного отвору повинний с - відстань між привідним валом і оссю підвісскладати не менш 10 середніх розмірів куска маки пальців, мм. теріалу. Для вивантаження на грохот шихтових Перераховані істотні відмінності технічного ріматеріалів доменної плавки при використанні вішення, що заявляється, від прототипу свідчать домого затвора мінімальна відстань між днищем про його відповідність критерію "новизна". корпусу затвора і пальцями повинна складати не Порівняння з відомими технічними рішеннями менш 0,1м (середній діаметр обкотишів, як прави[1-3] не виявило в них ознаки, що забезпечують ло, не перевищує 10-12мм). Ширина випускних рішення задачі, що вирішується передбачуваною отворів затворів з метою забезпечення рівноміркорисною моделлю, а технічний результат, що ності слою матеріалу по ширині грохота приймадосягається при використанні технічного рішення, ється близькою до поперечного розміру сіючої що заявляється, не є простою сумою технічних поверхні грохоту. Унаслідок цього, мінімальне знаефектів, що досягаються при використанні відомих чення витрати шихтових матеріалів при вивантатехнічних рішень, що підтверджує відповідність женні на грохот з використанням відомого затвора технічного рішення, що заявляється, критерію "визнаходиться на рівні верхньої межі допустимого нахідницький рівень". навантаження на грохот по вхідному продукту. Корисна модель пояснюється кресленням, де на Фіг.1 представлений схематичний вид затвора Дана невідповідність діапазону регулювання витратного бункера шихтоподачі доменної печі. витрати відомим затвором і робочого діапазону Затвор містить корпус 1, привід 2 із привідним навантаження на грохот по вхідному продукту валом 3 і закріпленими на цьому валу сергами 4, у приводить до роботи грохота "під завалом", частих яких установлені вісь 5 з пальцями 6, що мають відмовлень грохота і виключає можливість просігак підвіски 7 у верхній частині і виступ 8 у нижній, вання шихтового матеріалу з високою ефективніс 11131 а також обмежник повороту пальців 9 і секторний положення, в якому виступи 8 пальців 6 обмежузамикаючий орган 10, встановлений з можливістю ють висоту шару матеріалу на грохоті 12 на рівні, часткового чи повного запирання випускного отвощо відповідає раціональному значенню навантару бункера при русі знизу нагору в зазорі між корження на грохот по вхідному продукту (наприклад, пусом затвора 1 і пальцями 6, гак підвіски яких має положення І). Пальці 6, взаємодіючи з потоком довжину п г не менш 1,1с ("с" - відстань між привідшихтового матеріалу, що надходить на грохот 12, ним валом і оссю підвіски пальців, мм). забезпечують рівномірний розподіл шихтового матеріалу по ширині сіючої поверхні. Для виклюЗатвор працює в такий спосіб. чення мимовільного сходу пальців 6 (при збільЗалежність ефективності просівання від навашенні амплітуди коливань грохоту чи проходженні нтаження на грохот по вхідному продукту має вид негабаритних кусків матеріалу) і наступного збільопуклої кривої близької до параболи. Зона максишення шару в зоні сходу, гак 7 підвіски пальців 6 муму ефективності просівання, як правило, знахомає довжину (hr), що не менш, ніж на 10% передиться в інтервалі, що відповідає 20-60% максивищує просвіт між привідним валом 3 і оссю підвісмального припустимого значення навантаження на ки 5 (розмір - "с"). грохот по вхідному продукту для даного типу грохоту. Раціональне значення навантаження на гроПоложення зони максимуму ефективності прохот по вхідному продукту залежить від типу грохосівання може змінюватися стосовно значень навату, його конструктивних особливостей і нтаження на грохот по вхідному продукту при зміні характеристик шихтового матеріалу. У зв'язку з гранулометричного складу матеріалу і стану сит цим, ефективність просівання шихтових матеріагрохоту. При цьому раціональне значення наванлів, багато в чому, визначається наявністю можтаження на грохот по вхідному продукту також ливості регулювання навантаження на грохот по змінюється і, відповідно цієї зміни, вісь 5 з пальвхідному продукту і підтримки цього параметра в цями 6 поворотом привідного вала 3 встановлюзоні значень, відповідних максимальному рівню ють у необхідне положення (наприклад, положенефективності. Для рішення цієї задачі перед пусня II). ком грохоту 12 секторний замикаючий орган 10 за Висока ефективність просівання шихтових мадопомогою ручного привода 11, встановлюють у теріалів при використанні затвора, що заявляєтьположення, при якому розмір випускного отвору ся, забезпечується можливістю оперативного ребункера забезпечує вивантаження шихтового магулювання навантаження на грохот по вхідному теріалу з витратою, що відповідає максимальному продукту в необхідному діапазоні, а також рівномізначенню припустимої межі зміни навантаження рним розподілом матеріалу по ширині грохоту і на грохот по вхідному продукту для даного типу надійності підвіски пальців. грохоту 12. При установці секторного замикаючого Корисна модель затвора витратного бункера органу 10 у необхідне положення відбувається шихтоподачі доменної печі, що заявляється, вичасткове закривання випускного отвору й утворенпробувана на доменній печі №9 ВАТ "Криворіжсня нерухомого шару матеріалу на днищі корпусу таль". Попередня оцінка технічного результату затвора 1 зі зміною напрямку і зменшенням веливпровадження затвора, що заявляється, показала чини лінійної швидкості витікання шихтового матеможливість збільшення ефективності просівання ріалу з відповідною зміною витрати (навантаження шихтових матеріалів на 5-10%. на грохот по вхідному продукті). Необхідне зниДжерела інформації: ження витрати шихтового матеріалу в даному ви1. Машины и агрегаты металлургических западку одержують шляхом зменшення значень водов. В Зт. Целиков А.И., Полухин П.И., Гребеник двох параметрів, що визначають витрату матеріаВМ и др. -М.: Металлургия, 1987. Т.1: Машины и лу, що вивантажується: лінійної швидкості витіканагрегаты доменных цехов. -С. 167-168. ня (за рахунок зміни кута нахилу поверхні, по якій 2. Щиренко Н.С. Механическое оборудование рухається шихтовий матеріал, і збільшення коефідоменных цехов: -М.: Металлургиздат, 1962. цієнта тертя) і зменшення перетину випускного С.193. отвору. У зв'язку з цим, обмеження верхньої межі 3. Затвор бункера шихтоподачи доменной педіапазону регулювання навантаження на грохот по чи: А.с. 969740 СССР, МКИ С21В7/20. /СМ. Чугуєвхідному продукту не вимагає зменшення розмірів ва. -Заявлено 12.01.81 ;Опубл. 30.10.82, Бюл. №40. випускного отвору бункера до значень, при яких -Зс. можливо застрявання шихтового матеріалу. Після 4. Затвор бункера: А.с. 919188 СССР, МКИ установки секторного замикаючого органу 10 у B65D90/58. /Ю.И. Гирштман, В.И. Головко, Э.М. необхідне положення, включається грохот 12, а Дмитриев, Е.Я. Клоцман, Я.Л. Шлемович, Ф.М. переміщенням привідного вала 3 за допомогою Шутылев. -Заявлено 02.01.80; Опубл. 07.04.82, привода 2 встановлюють вісь 5 з пальцями 6 у Бюл. №13. -Зс. Фіг. 1 Комп'ютерна верстка Л Литвиненко Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м. Київ - 4 2 , 01601
