Електронний таймер для курця

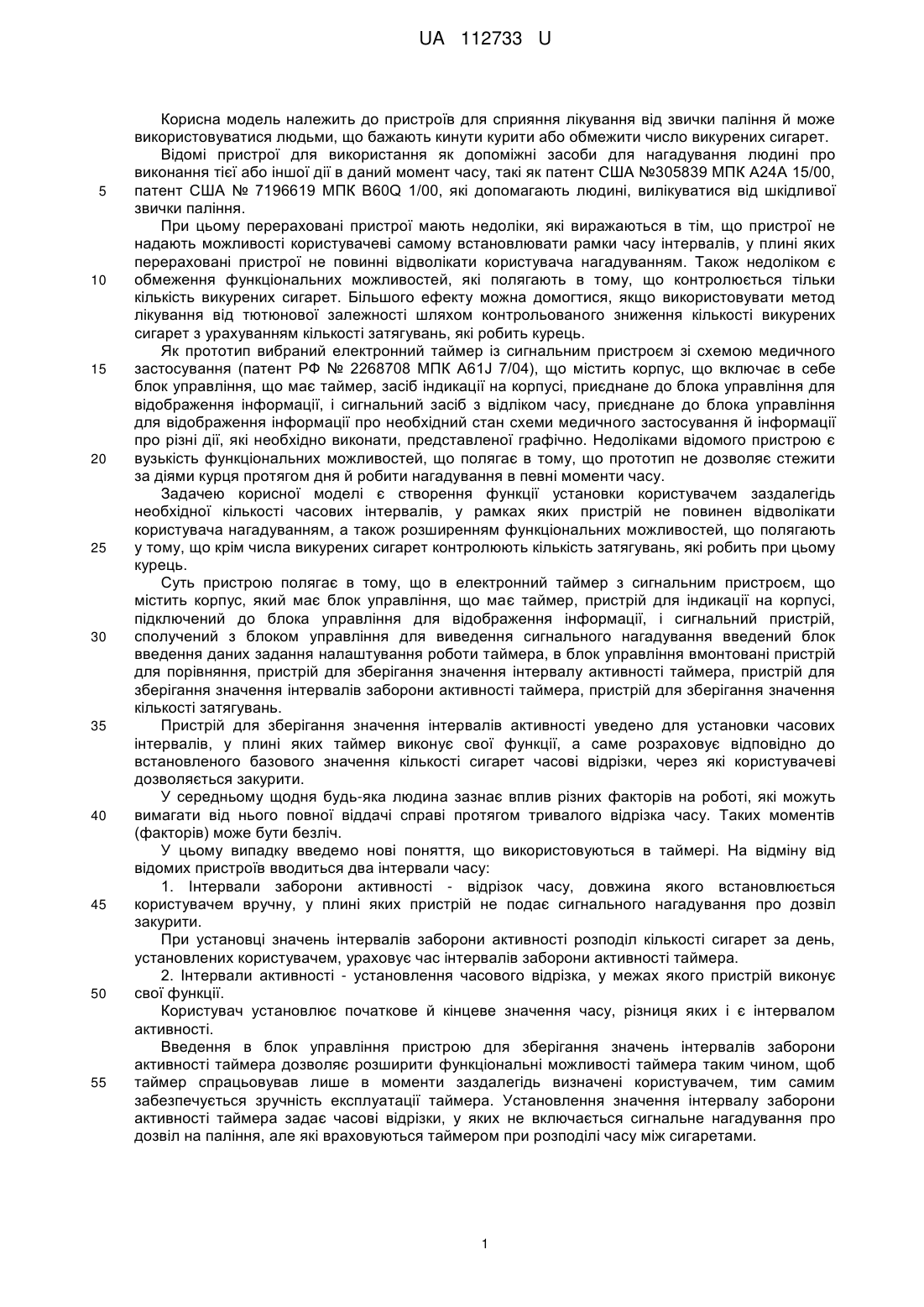

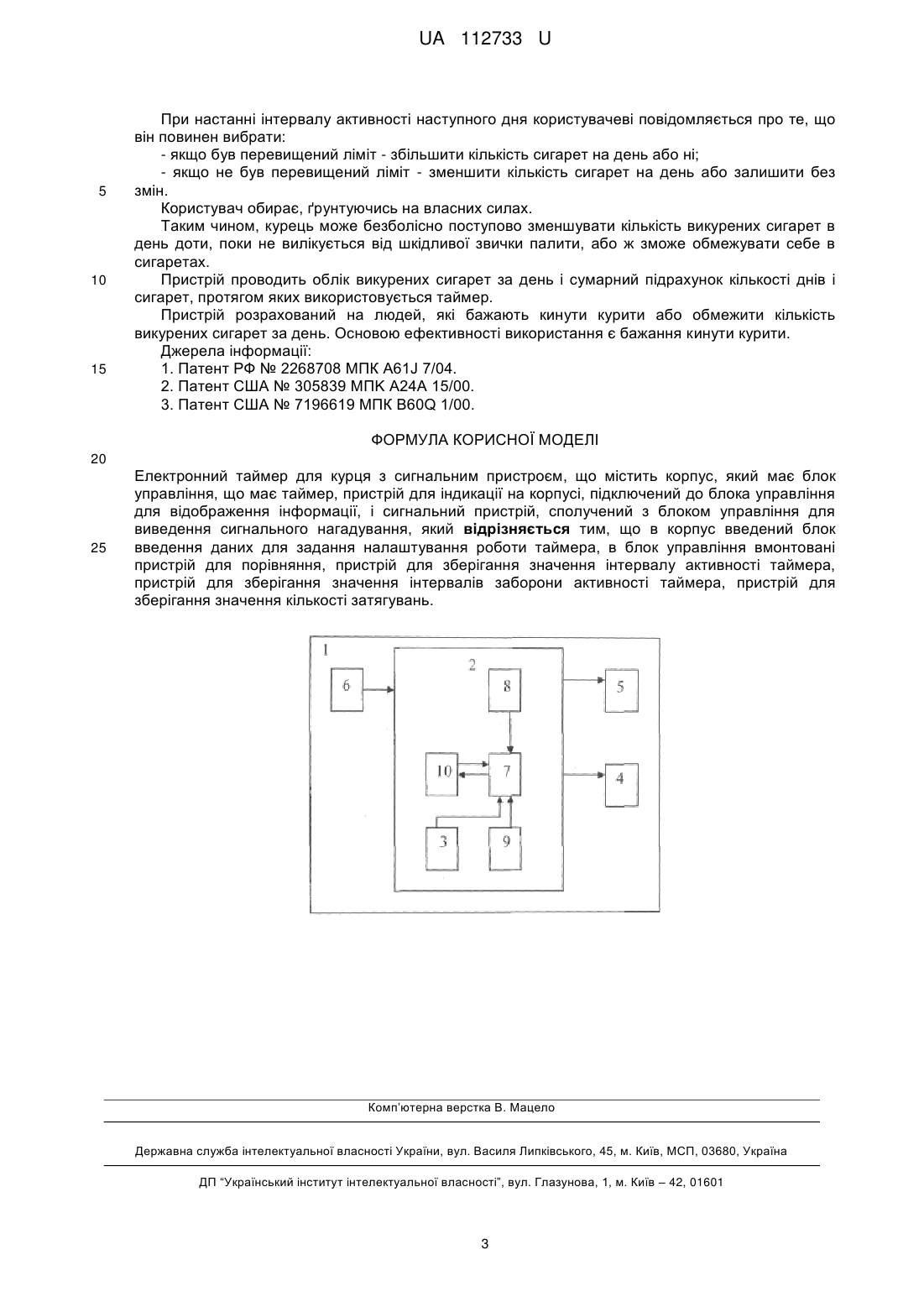

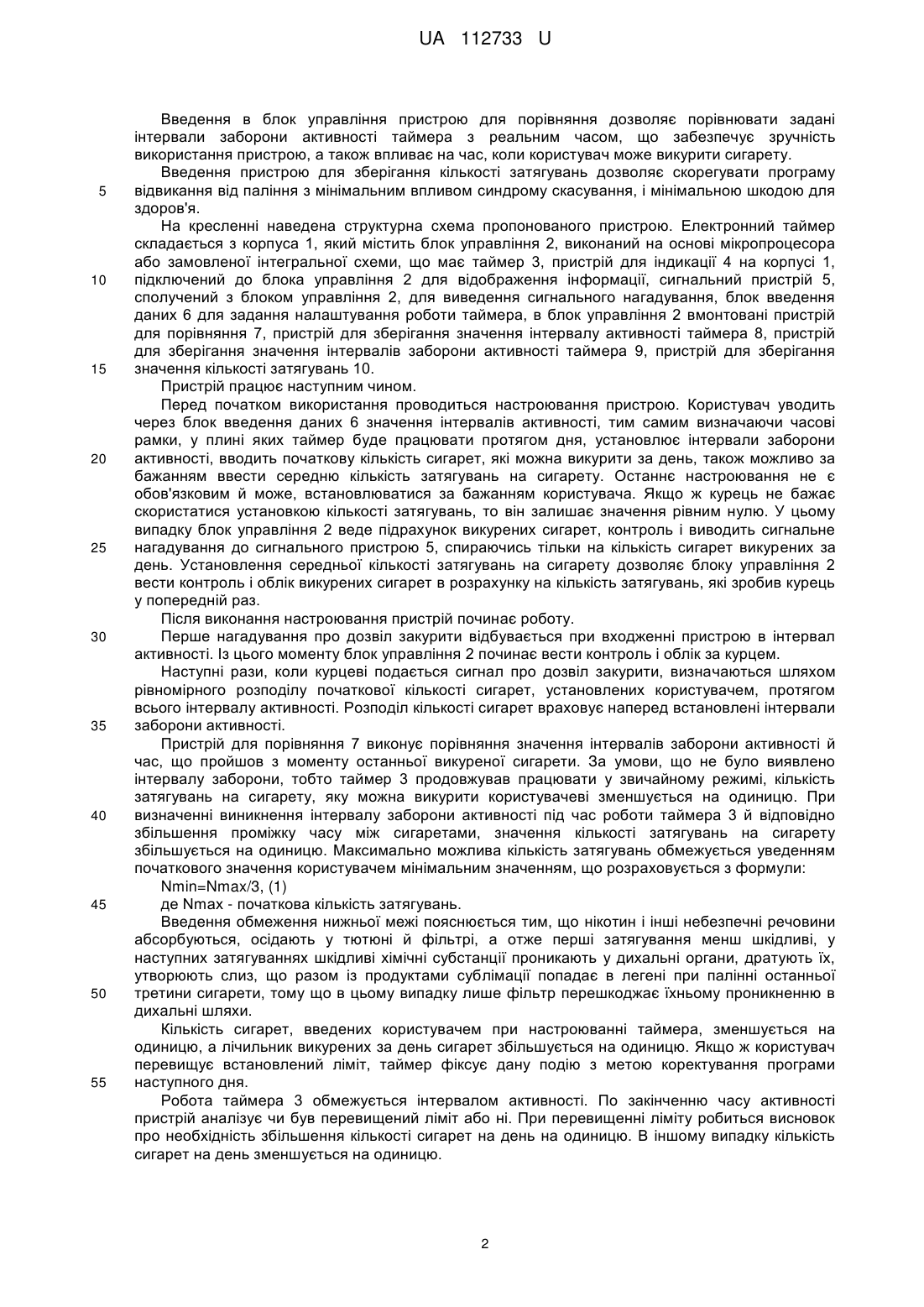

Реферат: UA 112733 U UA 112733 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до пристроїв для сприяння лікування від звички паління й може використовуватися людьми, що бажають кинути курити або обмежити число викурених сигарет. Відомі пристрої для використання як допоміжні засоби для нагадування людині про виконання тієї або іншої дії в даний момент часу, такі як патент США №305839 МПК А24А 15/00, патент США № 7196619 МПК B60Q 1/00, які допомагають людині, вилікуватися від шкідливої звички паління. При цьому перераховані пристрої мають недоліки, які виражаються в тім, що пристрої не надають можливості користувачеві самому встановлювати рамки часу інтервалів, у плині яких перераховані пристрої не повинні відволікати користувача нагадуванням. Також недоліком є обмеження функціональних можливостей, які полягають в тому, що контролюється тільки кількість викурених сигарет. Більшого ефекту можна домогтися, якщо використовувати метод лікування від тютюнової залежності шляхом контрольованого зниження кількості викурених сигарет з урахуванням кількості затягувань, які робить курець. Як прототип вибраний електронний таймер із сигнальним пристроєм зі схемою медичного застосування (патент РФ № 2268708 МПК A61J 7/04), що містить корпус, що включає в себе блок управління, що має таймер, засіб індикації на корпусі, приєднане до блока управління для відображення інформації, і сигнальний засіб з відліком часу, приєднане до блока управління для відображення інформації про необхідний стан схеми медичного застосування й інформації про різні дії, які необхідно виконати, представленої графічно. Недоліками відомого пристрою є вузькість функціональних можливостей, що полягає в тому, що прототип не дозволяє стежити за діями курця протягом дня й робити нагадування в певні моменти часу. Задачею корисної моделі є створення функції установки користувачем заздалегідь необхідної кількості часових інтервалів, у рамках яких пристрій не повинен відволікати користувача нагадуванням, а також розширенням функціональних можливостей, що полягають у тому, що крім числа викурених сигарет контролюють кількість затягувань, які робить при цьому курець. Суть пристрою полягає в тому, що в електронний таймер з сигнальним пристроєм, що містить корпус, який має блок управління, що має таймер, пристрій для індикації на корпусі, підключений до блока управління для відображення інформації, і сигнальний пристрій, сполучений з блоком управління для виведення сигнального нагадування введений блок введення даних задання налаштування роботи таймера, в блок управління вмонтовані пристрій для порівняння, пристрій для зберігання значення інтервалу активності таймера, пристрій для зберігання значення інтервалів заборони активності таймера, пристрій для зберігання значення кількості затягувань. Пристрій для зберігання значення інтервалів активності уведено для установки часових інтервалів, у плині яких таймер виконує свої функції, а саме розраховує відповідно до встановленого базового значення кількості сигарет часові відрізки, через які користувачеві дозволяється закурити. У середньому щодня будь-яка людина зазнає вплив різних факторів на роботі, які можуть вимагати від нього повної віддачі справі протягом тривалого відрізка часу. Таких моментів (факторів) може бути безліч. У цьому випадку введемо нові поняття, що використовуються в таймері. На відміну від відомих пристроїв вводиться два інтервали часу: 1. Інтервали заборони активності - відрізок часу, довжина якого встановлюється користувачем вручну, у плині яких пристрій не подає сигнального нагадування про дозвіл закурити. При установці значень інтервалів заборони активності розподіл кількості сигарет за день, установлених користувачем, ураховує час інтервалів заборони активності таймера. 2. Інтервали активності - установлення часового відрізка, у межах якого пристрій виконує свої функції. Користувач установлює початкове й кінцеве значення часу, різниця яких і є інтервалом активності. Введення в блок управління пристрою для зберігання значень інтервалів заборони активності таймера дозволяє розширити функціональні можливості таймера таким чином, щоб таймер спрацьовував лише в моменти заздалегідь визначені користувачем, тим самим забезпечується зручність експлуатації таймера. Установлення значення інтервалу заборони активності таймера задає часові відрізки, у яких не включається сигнальне нагадування про дозвіл на паління, але які враховуються таймером при розподілі часу між сигаретами. 1 UA 112733 U 5 10 15 20 25 30 35 40 45 50 55 Введення в блок управління пристрою для порівняння дозволяє порівнювати задані інтервали заборони активності таймера з реальним часом, що забезпечує зручність використання пристрою, а також впливає на час, коли користувач може викурити сигарету. Введення пристрою для зберігання кількості затягувань дозволяє скорегувати програму відвикання від паління з мінімальним впливом синдрому скасування, і мінімальною шкодою для здоров'я. На кресленні наведена структурна схема пропонованого пристрою. Електронний таймер складається з корпуса 1, який містить блок управління 2, виконаний на основі мікропроцесора або замовленої інтегральної схеми, що має таймер 3, пристрій для індикації 4 на корпусі 1, підключений до блока управління 2 для відображення інформації, сигнальний пристрій 5, сполучений з блоком управління 2, для виведення сигнального нагадування, блок введення даних 6 для задання налаштування роботи таймера, в блок управління 2 вмонтовані пристрій для порівняння 7, пристрій для зберігання значення інтервалу активності таймера 8, пристрій для зберігання значення інтервалів заборони активності таймера 9, пристрій для зберігання значення кількості затягувань 10. Пристрій працює наступним чином. Перед початком використання проводиться настроювання пристрою. Користувач уводить через блок введення даних 6 значення інтервалів активності, тим самим визначаючи часові рамки, у плині яких таймер буде працювати протягом дня, установлює інтервали заборони активності, вводить початкову кількість сигарет, які можна викурити за день, також можливо за бажанням ввести середню кількість затягувань на сигарету. Останнє настроювання не є обов'язковим й може, встановлюватися за бажанням користувача. Якщо ж курець не бажає скористатися установкою кількості затягувань, то він залишає значення рівним нулю. У цьому випадку блок управління 2 веде підрахунок викурених сигарет, контроль і виводить сигнальне нагадування до сигнального пристрою 5, спираючись тільки на кількість сигарет викурених за день. Установлення середньої кількості затягувань на сигарету дозволяє блоку управління 2 вести контроль і облік викурених сигарет в розрахунку на кількість затягувань, які зробив курець у попередній раз. Після виконання настроювання пристрій починає роботу. Перше нагадування про дозвіл закурити відбувається при входженні пристрою в інтервал активності. Із цього моменту блок управління 2 починає вести контроль і облік за курцем. Наступні рази, коли курцеві подається сигнал про дозвіл закурити, визначаються шляхом рівномірного розподілу початкової кількості сигарет, установлених користувачем, протягом всього інтервалу активності. Розподіл кількості сигарет враховує наперед встановлені інтервали заборони активності. Пристрій для порівняння 7 виконує порівняння значення інтервалів заборони активності й час, що пройшов з моменту останньої викуреної сигарети. За умови, що не було виявлено інтервалу заборони, тобто таймер 3 продовжував працювати у звичайному режимі, кількість затягувань на сигарету, яку можна викурити користувачеві зменшується на одиницю. При визначенні виникнення інтервалу заборони активності під час роботи таймера 3 й відповідно збільшення проміжку часу між сигаретами, значення кількості затягувань на сигарету збільшується на одиницю. Максимально можлива кількість затягувань обмежується уведенням початкового значення користувачем мінімальним значенням, що розраховується з формули: Nmin=Nmax/3, (1) де Nmax - початкова кількість затягувань. Введення обмеження нижньої межі пояснюється тим, що нікотин і інші небезпечні речовини абсорбуються, осідають у тютюні й фільтрі, а отже перші затягування менш шкідливі, у наступних затягуваннях шкідливі хімічні субстанції проникають у дихальні органи, дратують їх, утворюють слиз, що разом із продуктами сублімації попадає в легені при палінні останньої третини сигарети, тому що в цьому випадку лише фільтр перешкоджає їхньому проникненню в дихальні шляхи. Кількість сигарет, введених користувачем при настроюванні таймера, зменшується на одиницю, а лічильник викурених за день сигарет збільшується на одиницю. Якщо ж користувач перевищує встановлений ліміт, таймер фіксує дану подію з метою коректування програми наступного дня. Робота таймера 3 обмежується інтервалом активності. По закінченню часу активності пристрій аналізує чи був перевищений ліміт або ні. При перевищенні ліміту робиться висновок про необхідність збільшення кількості сигарет на день на одиницю. В іншому випадку кількість сигарет на день зменшується на одиницю. 2 UA 112733 U 5 10 15 При настанні інтервалу активності наступного дня користувачеві повідомляється про те, що він повинен вибрати: - якщо був перевищений ліміт - збільшити кількість сигарет на день або ні; - якщо не був перевищений ліміт - зменшити кількість сигарет на день або залишити без змін. Користувач обирає, ґрунтуючись на власних силах. Таким чином, курець може безболісно поступово зменшувати кількість викурених сигарет в день доти, поки не вилікується від шкідливої звички палити, або ж зможе обмежувати себе в сигаретах. Пристрій проводить облік викурених сигарет за день і сумарний підрахунок кількості днів і сигарет, протягом яких використовується таймер. Пристрій розрахований на людей, які бажають кинути курити або обмежити кількість викурених сигарет за день. Основою ефективності використання є бажання кинути курити. Джерела інформації: 1. Патент РФ № 2268708 МПК A61J 7/04. 2. Патент США № 305839 ΜΠΚ Α24Α 15/00. 3. Патент США № 7196619 МПК B60Q 1/00. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 25 Електронний таймер для курця з сигнальним пристроєм, що містить корпус, який має блок управління, що має таймер, пристрій для індикації на корпусі, підключений до блока управління для відображення інформації, і сигнальний пристрій, сполучений з блоком управління для виведення сигнального нагадування, який відрізняється тим, що в корпус введений блок введення даних для задання налаштування роботи таймера, в блок управління вмонтовані пристрій для порівняння, пристрій для зберігання значення інтервалу активності таймера, пристрій для зберігання значення інтервалів заборони активності таймера, пристрій для зберігання значення кількості затягувань. Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
