Електронно – інформаційний таймер

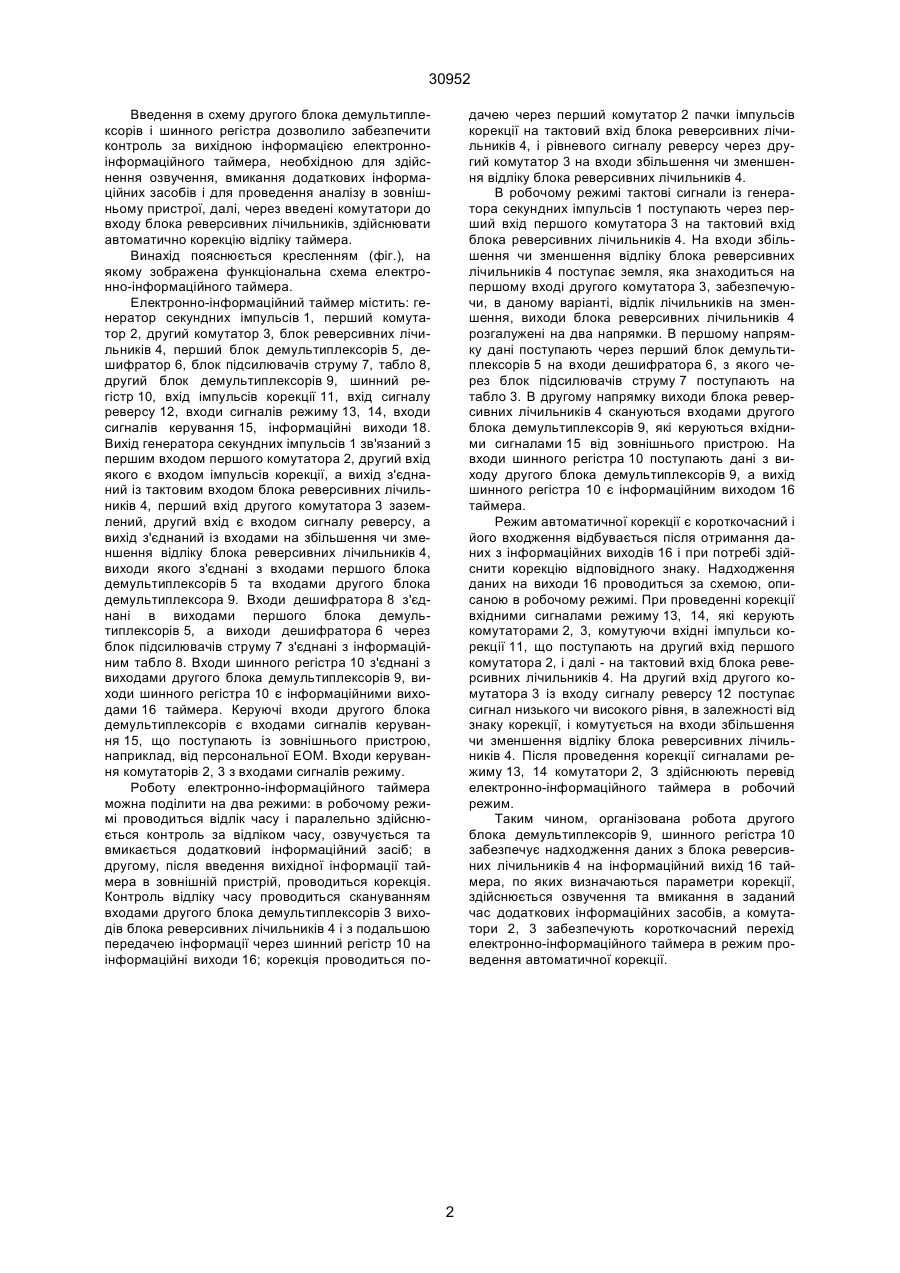

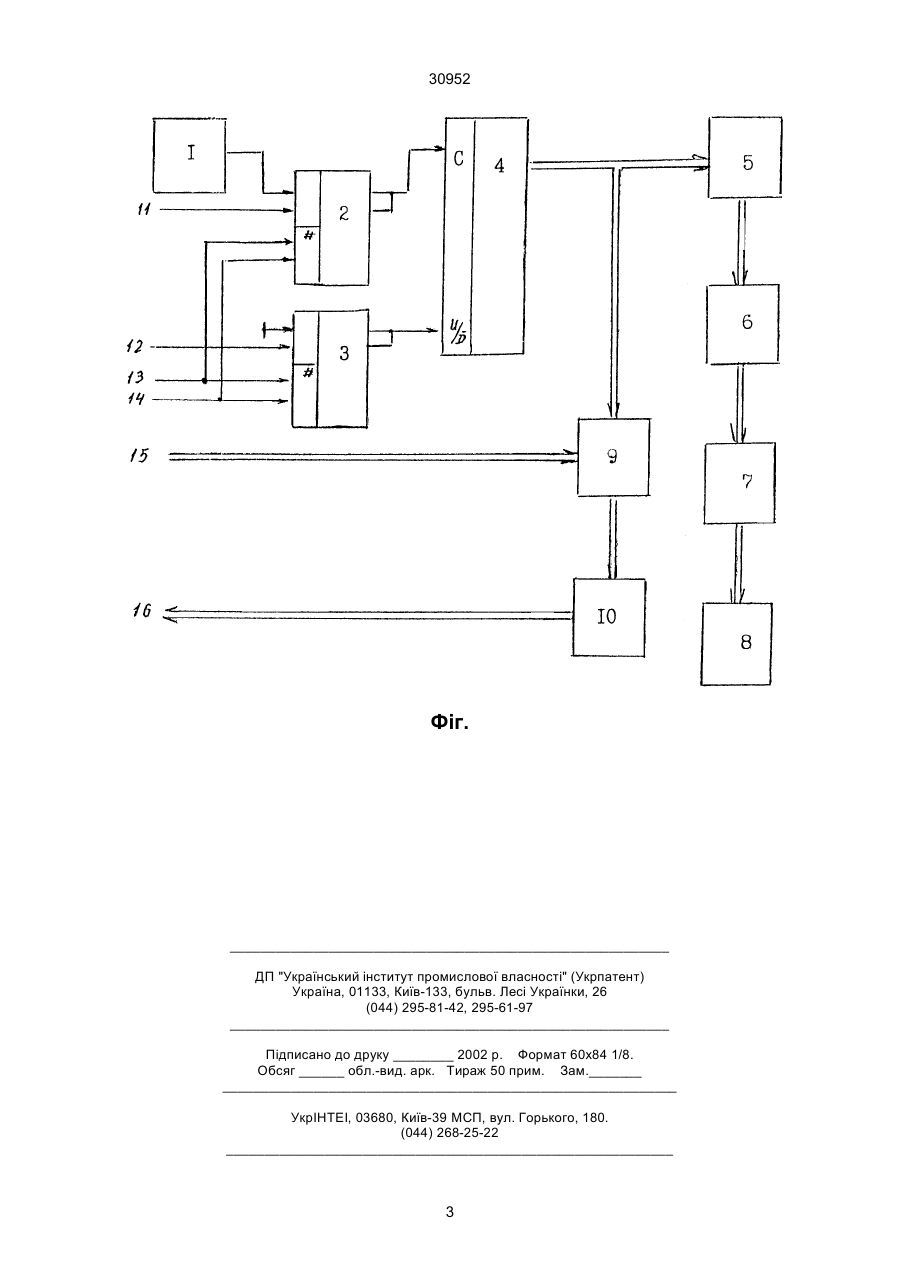

Електронно-інформаційний таймер, що містить генератор секундних імпульсів, блок реверсивних лічильників, виходи якого з'єднані з входами першого блоку демультиплексорів, виходи якого з'єднані з входами дешифратора, а виходи останнього через блок підсилювачів струму з'єднані з таблом, який відрізняється тим, що в нього вве 30952 Введення в схему другого блока демультиплексорів і шинного регістра дозволило забезпечити контроль за вихідною інформацією електронноінформаційного таймера, необхідною для здійснення озвучення, вмикання додаткових інформаційних засобів і для проведення аналізу в зовнішньому пристрої, далі, через введені комутатори до входу блока реверсивних лічильників, здійснювати автоматично корекцію відліку таймера. Винахід пояснюється кресленням (фіг.), на якому зображена функціональна схема електронно-інформаційного таймера. Електронно-інформаційний таймер містить: генератор секундних імпульсів 1, перший комутатор 2, другий комутатор 3, блок реверсивних лічильників 4, перший блок демультиплексорів 5, дешифратор 6, блок підсилювачів струму 7, табло 8, другий блок демультиплексорів 9, шинний регістр 10, вхід імпульсів корекції 11, вхід сигналу реверсу 12, входи сигналів режиму 13, 14, входи сигналів керування 15, інформаційні виходи 18. Вихід генератора секундних імпульсів 1 зв'язаний з першим входом першого комутатора 2, другий вхід якого є входом імпульсів корекції, а вихід з'єднаний із тактовим входом блока реверсивних лічильників 4, перший вхід другого комутатора 3 заземлений, другий вхід є входом сигналу реверсу, а вихід з'єднаний із входами на збільшення чи зменшення відліку блока реверсивних лічильників 4, виходи якого з'єднані з входами першого блока демультиплексорів 5 та входами другого блока демультиплексора 9. Входи дешифратора 8 з'єднані в виходами першого блока демультиплексорів 5, а виходи дешифратора 6 через блок підсилювачів струму 7 з'єднані з інформаційним табло 8. Входи шинного регістра 10 з'єднані з виходами другого блока демультиплексорів 9, виходи шинного регістра 10 є інформаційними виходами 16 таймера. Керуючі входи другого блока демультиплексорів є входами сигналів керування 15, що поступають із зовнішнього пристрою, наприклад, від персональної ЕОМ. Входи керування комутаторів 2, 3 з входами сигналів режиму. Роботу електронно-інформаційного таймера можна поділити на два режими: в робочому режимі проводиться відлік часу і паралельно здійснюється контроль за відліком часу, озвучується та вмикається додатковий інформаційний засіб; в другому, після введення вихідної інформації таймера в зовнішній пристрій, проводиться корекція. Контроль відліку часу проводиться скануванням входами другого блока демультиплексорів 3 виходів блока реверсивних лічильників 4 і з подальшою передачею інформації через шинний регістр 10 на інформаційні виходи 16; корекція проводиться по дачею через перший комутатор 2 пачки імпульсів корекції на тактовий вхід блока реверсивних лічильників 4, і рівневого сигналу реверсу через другий комутатор 3 на входи збільшення чи зменшення відліку блока реверсивних лічильників 4. В робочому режимі тактові сигнали із генератора секундних імпульсів 1 поступають через перший вхід першого комутатора 3 на тактовий вхід блока реверсивних лічильників 4. На входи збільшення чи зменшення відліку блока реверсивних лічильників 4 поступає земля, яка знаходиться на першому вході другого комутатора 3, забезпечуючи, в даному варіанті, відлік лічильників на зменшення, виходи блока реверсивних лічильників 4 розгалужені на два напрямки. В першому напрямку дані поступають через перший блок демультиплексорів 5 на входи дешифратора 6, з якого через блок підсилювачів струму 7 поступають на табло 3. В другому напрямку виходи блока реверсивних лічильників 4 скануються входами другого блока демультиплексорів 9, які керуються вхідними сигналами 15 від зовнішнього пристрою. На входи шинного регістра 10 поступають дані з виходу другого блока демультиплексорів 9, а вихід шинного регістра 10 є інформаційним виходом 16 таймера. Режим автоматичної корекції є короткочасний і його входження відбувається після отримання даних з інформаційних виходів 16 і при потребі здійснити корекцію відповідного знаку. Надходження даних на виходи 16 проводиться за схемою, описаною в робочому режимі. При проведенні корекції вхідними сигналами режиму 13, 14, які керують комутаторами 2, 3, комутуючи вхідні імпульси корекції 11, що поступають на другий вхід першого комутатора 2, і далі - на тактовий вхід блока реверсивних лічильників 4. На другий вхід другого комутатора 3 із входу сигналу реверсу 12 поступає сигнал низького чи високого рівня, в залежності від знаку корекції, і комутується на входи збільшення чи зменшення відліку блока реверсивних лічильників 4. Після проведення корекції сигналами режиму 13, 14 комутатори 2, З здійснюють перевід електронно-інформаційного таймера в робочий режим. Таким чином, організована робота другого блока демультиплексорів 9, шинного регістра 10 забезпечує надходження даних з блока реверсивних лічильників 4 на інформаційний вихід 16 таймера, по яких визначаються параметри корекції, здійснюється озвучення та вмикання в заданий час додаткових інформаційних засобів, а комутатори 2, 3 забезпечують короткочасний перехід електронно-інформаційного таймера в режим проведення автоматичної корекції. 2 30952 Фіг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
