Пристосування для підвищення прохідності бойових колісних машин

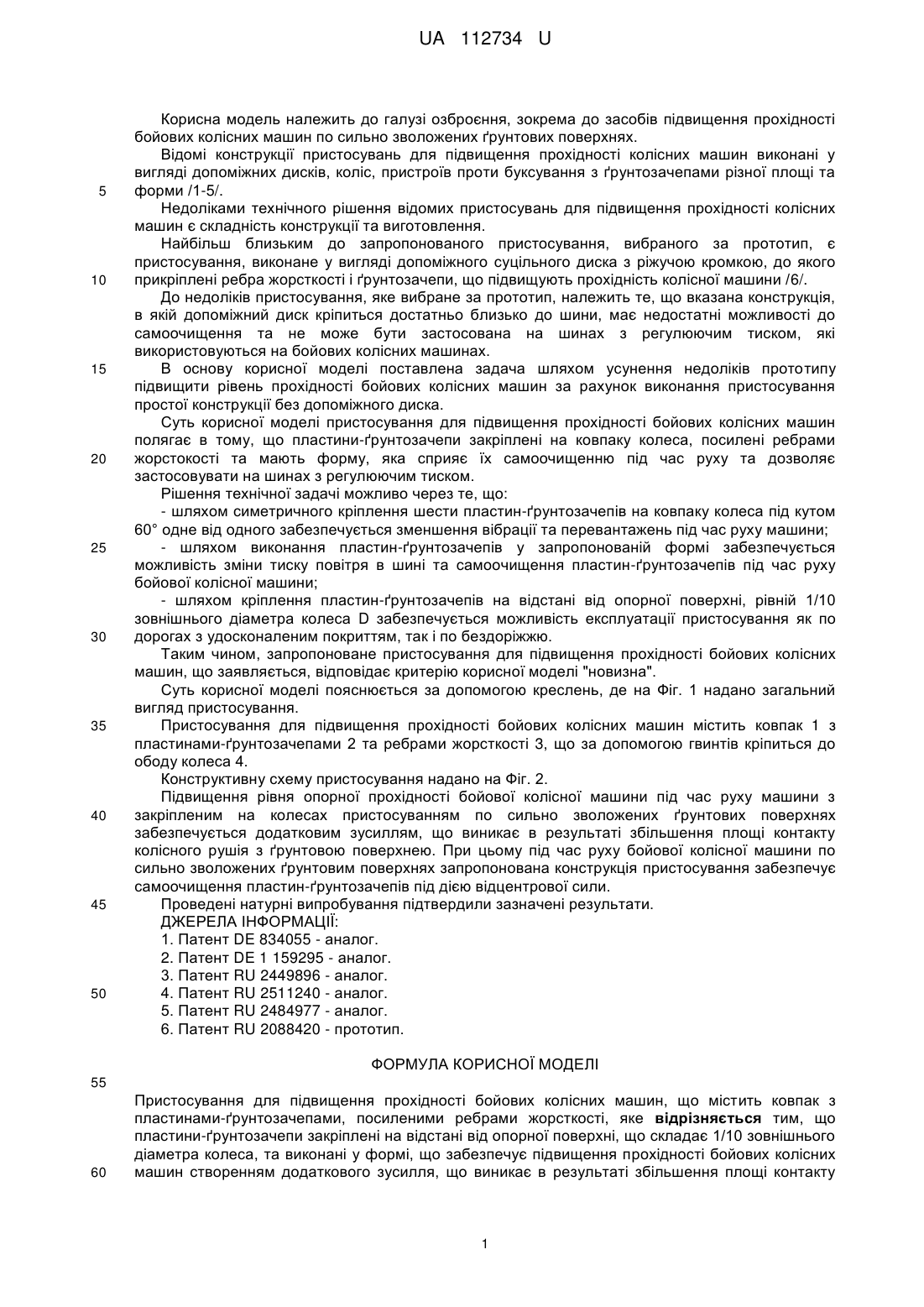

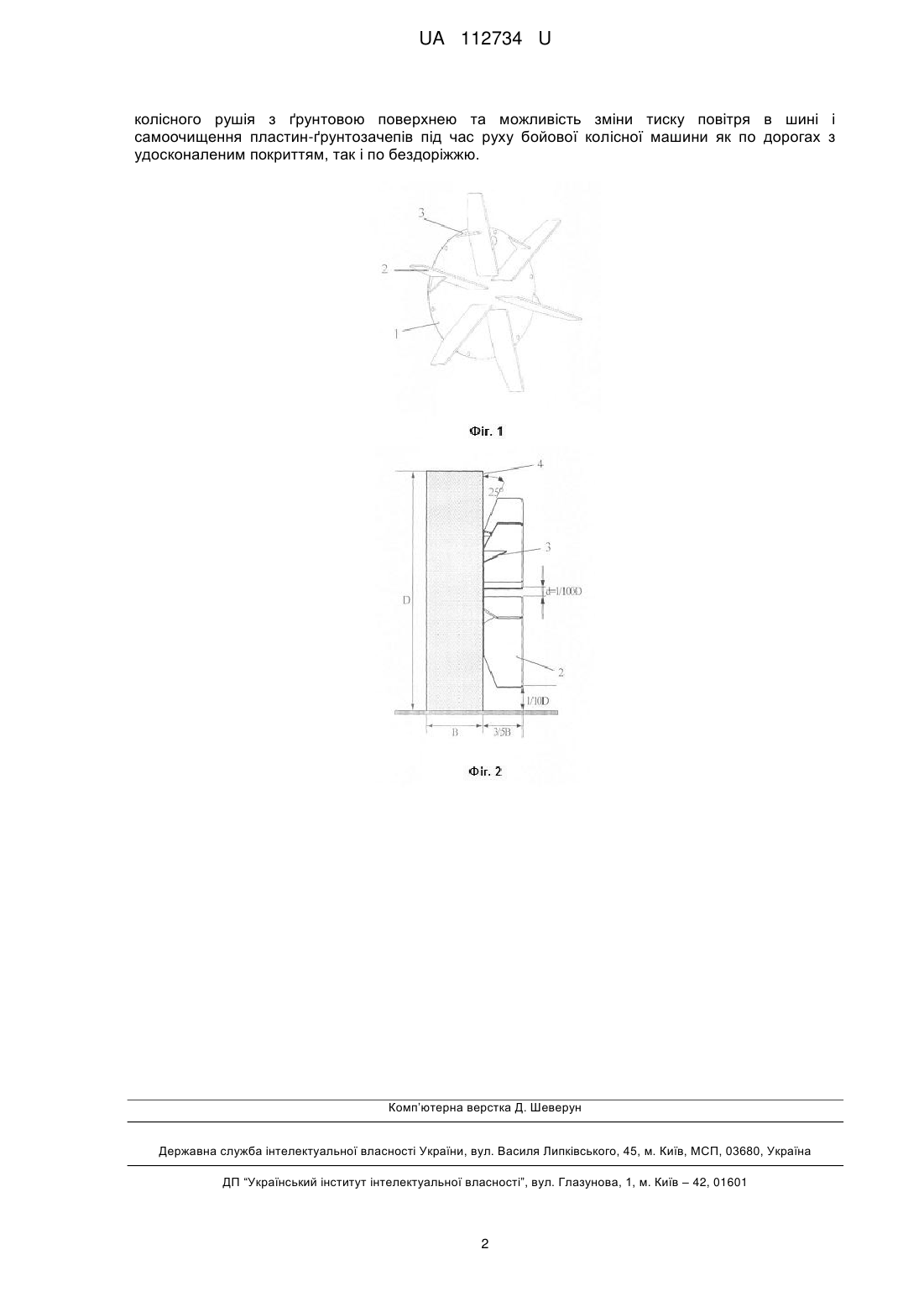

Реферат: Пристосування для підвищення прохідності бойових колісних машин містить ковпак з пластинами-ґрунтозачепами, посиленими ребрами жорсткості. Пластини-грунтозачепи закріплені на відстані від опорної поверхні, що складає 1/10 зовнішнього діаметра колеса, та виконані у формі, що забезпечує підвищення прохідності бойових колісних машин створенням додаткового зусилля, що виникає в результаті збільшення площі контакту колісного рушія з ґрунтовою поверхнею та можливість зміни тиску повітря в шині і самоочищення пластингрунтозачепів під час руху бойової колісної машини як по дорогах з удосконаленим покриттям, так і по бездоріжжю. UA 112734 U (54) ПРИСТОСУВАННЯ ДЛЯ ПІДВИЩЕННЯ ПРОХІДНОСТІ БОЙОВИХ КОЛІСНИХ МАШИН UA 112734 U UA 112734 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до галузі озброєння, зокрема до засобів підвищення прохідності бойових колісних машин по сильно зволожених ґрунтових поверхнях. Відомі конструкції пристосувань для підвищення прохідності колісних машин виконані у вигляді допоміжних дисків, коліс, пристроїв проти буксування з ґрунтозачепами різної площі та форми /1-5/. Недоліками технічного рішення відомих пристосувань для підвищення прохідності колісних машин є складність конструкції та виготовлення. Найбільш близьким до запропонованого пристосування, вибраного за прототип, є пристосування, виконане у вигляді допоміжного суцільного диска з ріжучою кромкою, до якого прикріплені ребра жорсткості і ґрунтозачепи, що підвищують прохідність колісної машини /6/. До недоліків пристосування, яке вибране за прототип, належить те, що вказана конструкція, в якій допоміжний диск кріпиться достатньо близько до шини, має недостатні можливості до самоочищення та не може бути застосована на шинах з регулюючим тиском, які використовуються на бойових колісних машинах. В основу корисної моделі поставлена задача шляхом усунення недоліків прототипу підвищити рівень прохідності бойових колісних машин за рахунок виконання пристосування простої конструкції без допоміжного диска. Суть корисної моделі пристосування для підвищення прохідності бойових колісних машин полягає в тому, що пластини-ґрунтозачепи закріплені на ковпаку колеса, посилені ребрами жорстокості та мають форму, яка сприяє їх самоочищенню під час руху та дозволяє застосовувати на шинах з регулюючим тиском. Рішення технічної задачі можливо через те, що: - шляхом симетричного кріплення шести пластин-ґрунтозачепів на ковпаку колеса під кутом 60° одне від одного забезпечується зменшення вібрації та перевантажень під час руху машини; - шляхом виконання пластин-ґрунтозачепів у запропонованій формі забезпечується можливість зміни тиску повітря в шині та самоочищення пластин-ґрунтозачепів під час руху бойової колісної машини; - шляхом кріплення пластин-ґрунтозачепів на відстані від опорної поверхні, рівній 1/10 зовнішнього діаметра колеса D забезпечується можливість експлуатації пристосування як по дорогах з удосконаленим покриттям, так і по бездоріжжю. Таким чином, запропоноване пристосування для підвищення прохідності бойових колісних машин, що заявляється, відповідає критерію корисної моделі "новизна". Суть корисної моделі пояснюється за допомогою креслень, де на Фіг. 1 надано загальний вигляд пристосування. Пристосування для підвищення прохідності бойових колісних машин містить ковпак 1 з пластинами-ґрунтозачепами 2 та ребрами жорсткості 3, що за допомогою гвинтів кріпиться до ободу колеса 4. Конструктивну схему пристосування надано на Фіг. 2. Підвищення рівня опорної прохідності бойової колісної машини під час руху машини з закріпленим на колесах пристосуванням по сильно зволожених ґрунтових поверхнях забезпечується додатковим зусиллям, що виникає в результаті збільшення площі контакту колісного рушія з ґрунтовою поверхнею. При цьому під час руху бойової колісної машини по сильно зволожених ґрунтовим поверхнях запропонована конструкція пристосування забезпечує самоочищення пластин-ґрунтозачепів під дією відцентрової сили. Проведені натурні випробування підтвердили зазначені результати. ДЖЕРЕЛА ІНФОРМАЦІЇ: 1. Патент DE 834055 - аналог. 2. Патент DE 1 159295 - аналог. 3. Патент RU 2449896 - аналог. 4. Патент RU 2511240 - аналог. 5. Патент RU 2484977 - аналог. 6. Патент RU 2088420 - прототип. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 60 Пристосування для підвищення прохідності бойових колісних машин, що містить ковпак з пластинами-ґрунтозачепами, посиленими ребрами жорсткості, яке відрізняється тим, що пластини-ґрунтозачепи закріплені на відстані від опорної поверхні, що складає 1/10 зовнішнього діаметра колеса, та виконані у формі, що забезпечує підвищення прохідності бойових колісних машин створенням додаткового зусилля, що виникає в результаті збільшення площі контакту 1 UA 112734 U колісного рушія з ґрунтовою поверхнею та можливість зміни тиску повітря в шині і самоочищення пластин-ґрунтозачепів під час руху бойової колісної машини як по дорогах з удосконаленим покриттям, так і по бездоріжжю. Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
