Рубочний станок для виготовлення виробів зі шпону

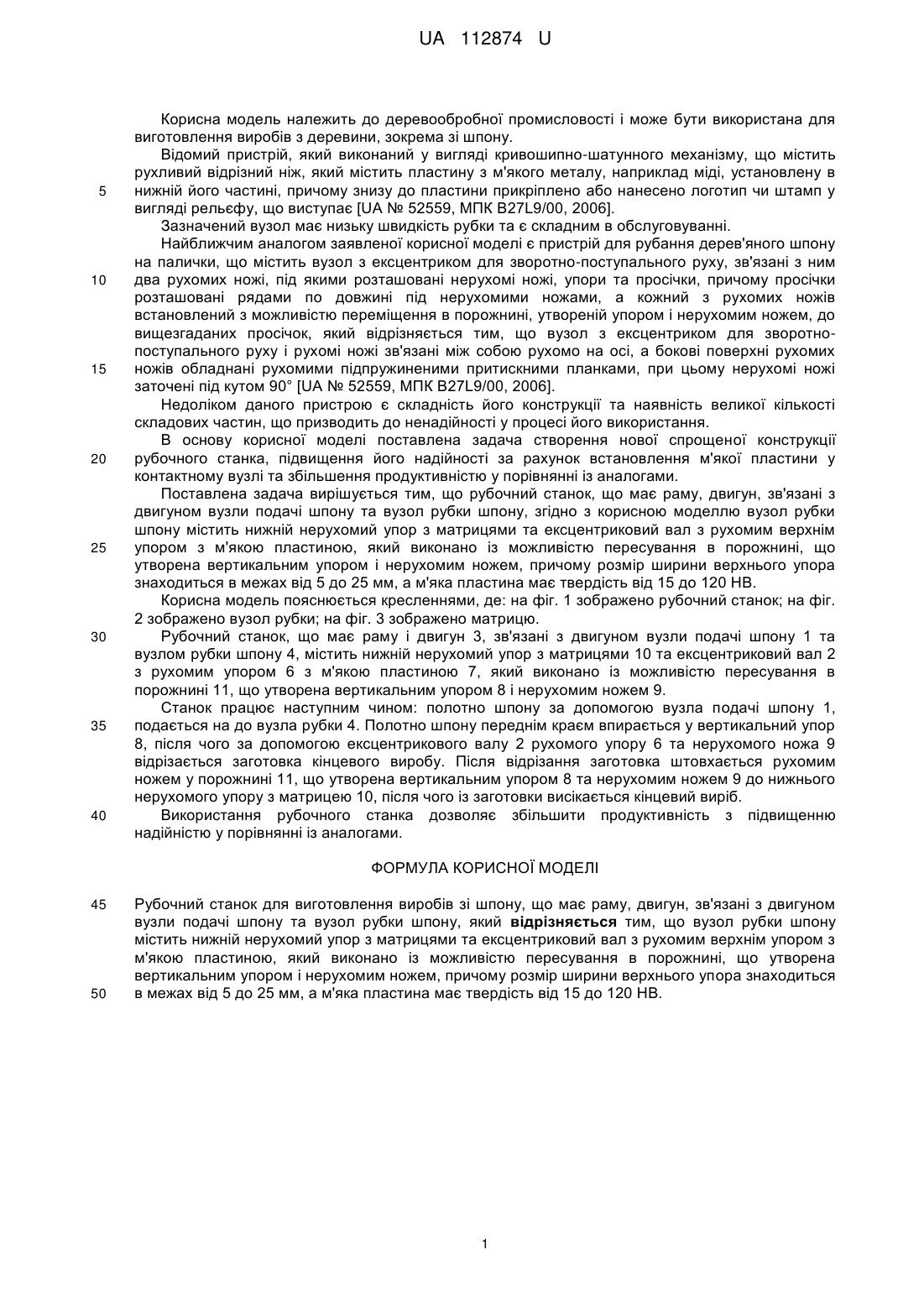

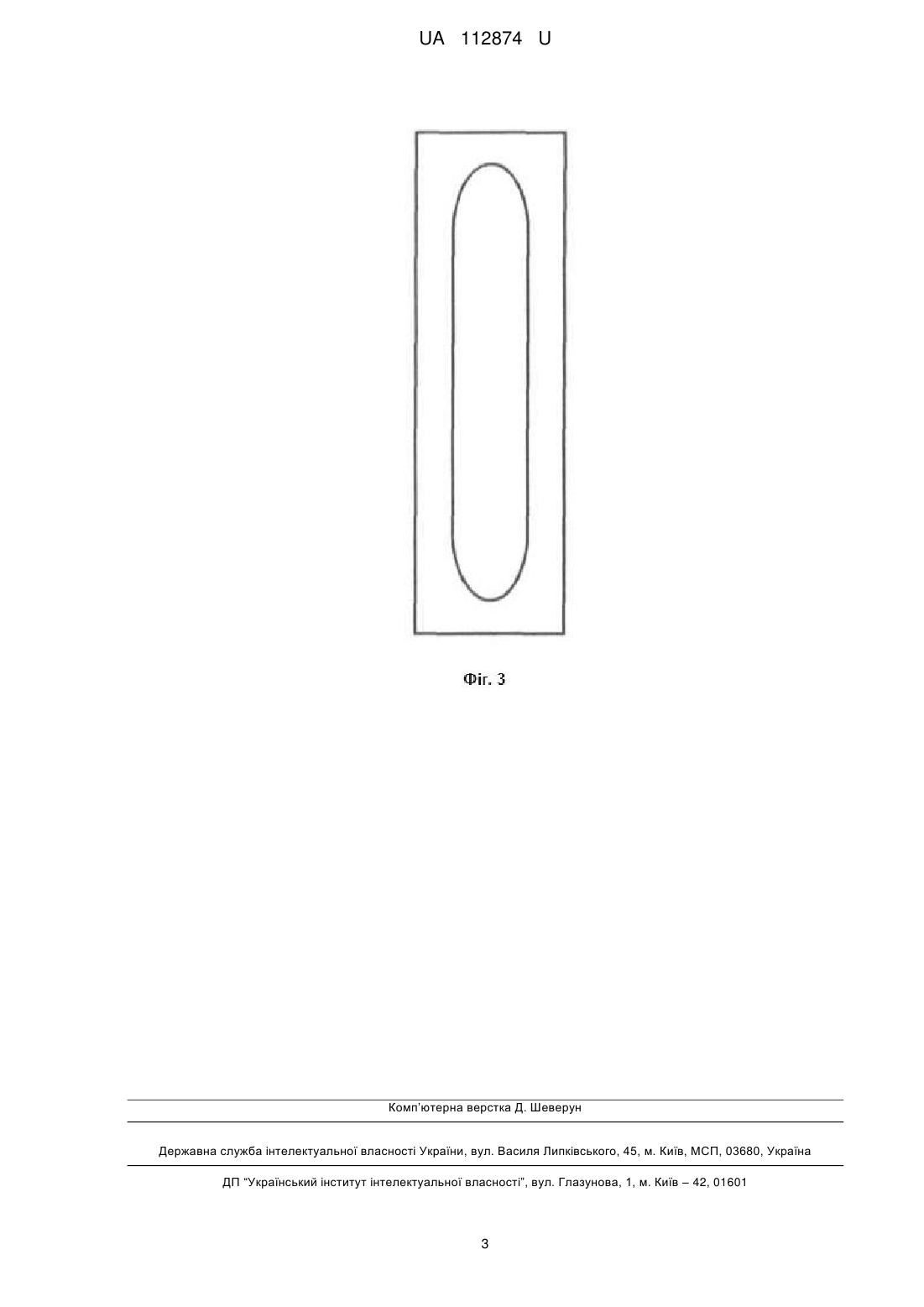

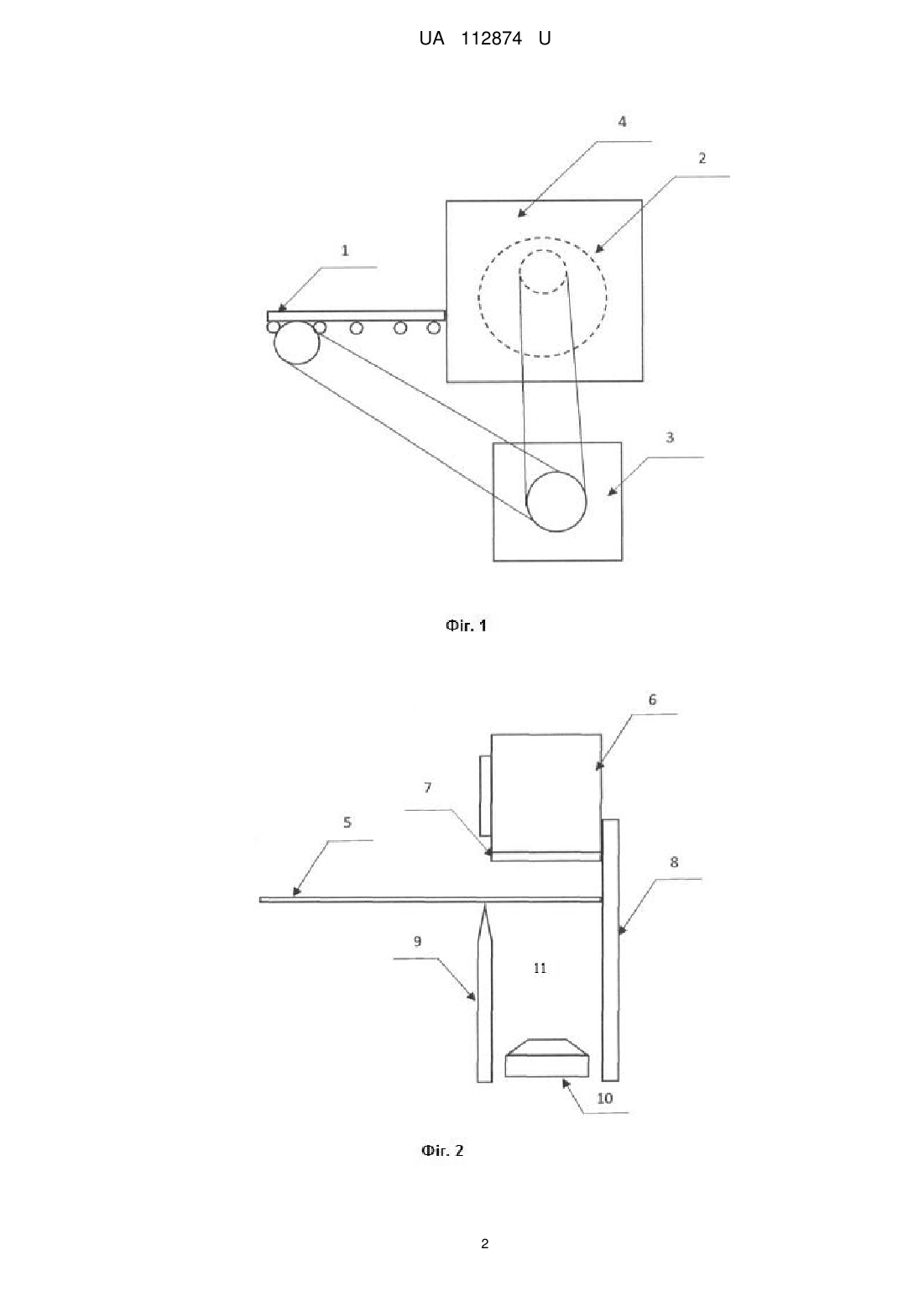

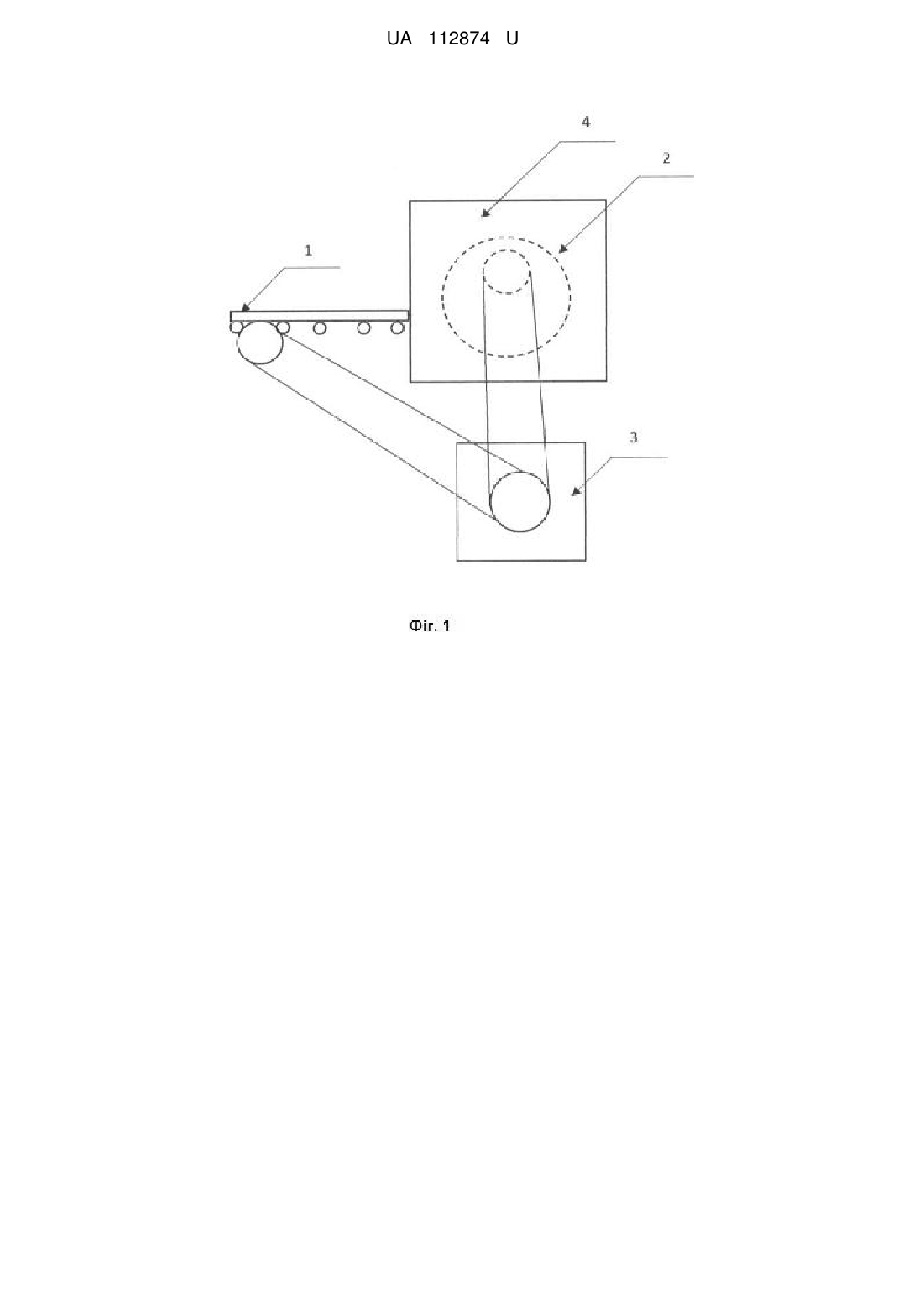

Реферат: Рубочний станок для виготовлення виробів із шпону має раму, двигун, зв'язані з двигуном вузли подачі шпону та вузол рубки шпону. Вузол рубки шпону містить нижній нерухомий упор з матрицями та ексцентриковий вал з рухомим верхнім упором з м'якою пластиною, який виконано із можливістю пересування в порожнині, що утворена вертикальним упором і нерухомим ножем. Розмір ширини верхнього упора знаходиться в межах від 5 до 25 мм, а м'яка пластина має твердість від 15 до 120 НВ. UA 112874 U (54) РУБОЧНИЙ СТАНОК ДЛЯ ВИГОТОВЛЕННЯ ВИРОБІВ ЗІ ШПОНУ UA 112874 U UA 112874 U 5 10 15 20 25 30 35 40 Корисна модель належить до деревообробної промисловості і може бути використана для виготовлення виробів з деревини, зокрема зі шпону. Відомий пристрій, який виконаний у вигляді кривошипно-шатунного механізму, що містить рухливий відрізний ніж, який містить пластину з м'якого металу, наприклад міді, установлену в нижній його частині, причому знизу до пластини прикріплено або нанесено логотип чи штамп у вигляді рельєфу, що виступає [UA № 52559, МПК B27L9/00, 2006]. Зазначений вузол має низьку швидкість рубки та є складним в обслуговуванні. Найближчим аналогом заявленої корисної моделі є пристрій для рубання дерев'яного шпону на палички, що містить вузол з ексцентриком для зворотно-поступального руху, зв'язані з ним два рухомих ножі, під якими розташовані нерухомі ножі, упори та просічки, причому просічки розташовані рядами по довжині під нерухомими ножами, а кожний з рухомих ножів встановлений з можливістю переміщення в порожнині, утвореній упором і нерухомим ножем, до вищезгаданих просічок, який відрізняється тим, що вузол з ексцентриком для зворотнопоступального руху і рухомі ножі зв'язані між собою рухомо на осі, а бокові поверхні рухомих ножів обладнані рухомими підпружиненими притискними планками, при цьому нерухомі ножі заточені під кутом 90° [UA № 52559, МПК B27L9/00, 2006]. Недоліком даного пристрою є складність його конструкції та наявність великої кількості складових частин, що призводить до ненадійності у процесі його використання. В основу корисної моделі поставлена задача створення нової спрощеної конструкції рубочного станка, підвищення його надійності за рахунок встановлення м'якої пластини у контактному вузлі та збільшення продуктивністю у порівнянні із аналогами. Поставлена задача вирішується тим, що рубочний станок, що має раму, двигун, зв'язані з двигуном вузли подачі шпону та вузол рубки шпону, згідно з корисною моделлю вузол рубки шпону містить нижній нерухомий упор з матрицями та ексцентриковий вал з рухомим верхнім упором з м'якою пластиною, який виконано із можливістю пересування в порожнині, що утворена вертикальним упором і нерухомим ножем, причому розмір ширини верхнього упора знаходиться в межах від 5 до 25 мм, а м'яка пластина має твердість від 15 до 120 НВ. Корисна модель пояснюється кресленнями, де: на фіг. 1 зображено рубочний станок; на фіг. 2 зображено вузол рубки; на фіг. 3 зображено матрицю. Рубочний станок, що має раму і двигун 3, зв'язані з двигуном вузли подачі шпону 1 та вузлом рубки шпону 4, містить нижній нерухомий упор з матрицями 10 та ексцентриковий вал 2 з рухомим упором 6 з м'якою пластиною 7, який виконано із можливістю пересування в порожнині 11, що утворена вертикальним упором 8 і нерухомим ножем 9. Станок працює наступним чином: полотно шпону за допомогою вузла подачі шпону 1, подається на до вузла рубки 4. Полотно шпону переднім краєм впирається у вертикальний упор 8, після чого за допомогою ексцентрикового валу 2 рухомого упору 6 та нерухомого ножа 9 відрізається заготовка кінцевого виробу. Після відрізання заготовка штовхається рухомим ножем у порожнині 11, що утворена вертикальним упором 8 та нерухомим ножем 9 до нижнього нерухомого упору з матрицею 10, після чого із заготовки висікається кінцевий виріб. Використання рубочного станка дозволяє збільшити продуктивність з підвищенню надійністю у порівнянні із аналогами. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 50 Рубочний станок для виготовлення виробів зі шпону, що має раму, двигун, зв'язані з двигуном вузли подачі шпону та вузол рубки шпону, який відрізняється тим, що вузол рубки шпону містить нижній нерухомий упор з матрицями та ексцентриковий вал з рухомим верхнім упором з м'якою пластиною, який виконано із можливістю пересування в порожнині, що утворена вертикальним упором і нерухомим ножем, причому розмір ширини верхнього упора знаходиться в межах від 5 до 25 мм, а м'яка пластина має твердість від 15 до 120 НВ. 1 UA 112874 U 2 UA 112874 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
