Пристрій для рубання дерев’яного шпону на палички

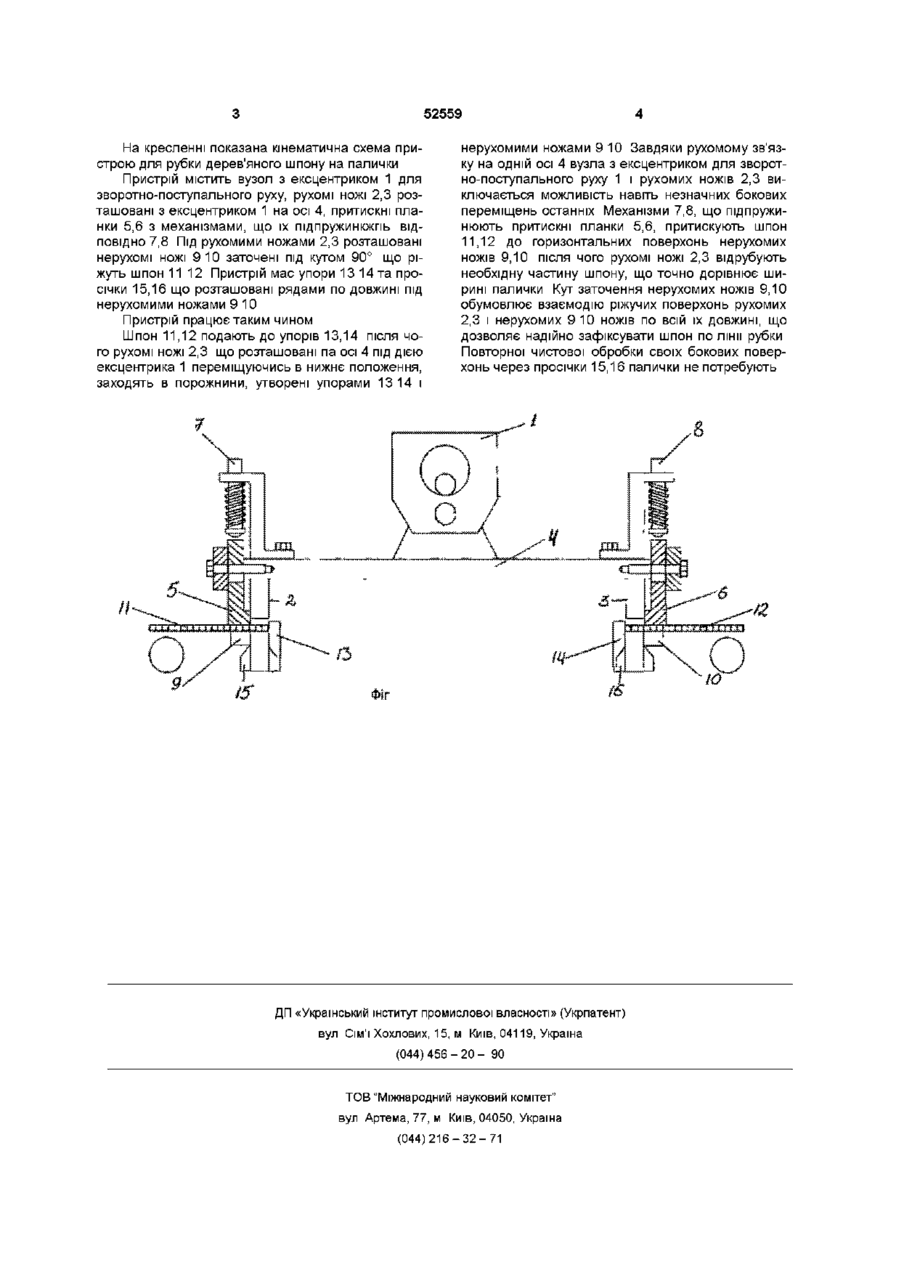

Пристрій для рубання дерев'яного шпону на палички, що містить вузол з ексцентриком для зворотно-поступального руху, зв'язані з ним два рухомих ножі, під якими розташовані нерухомі ножі, упори та просічки, причому просічки розташовані рядами по довжині під нерухомими ножами, а кожний з рухомих ножів встановлений з можливістю переміщення в порожнині, утвореній упором і нерухомим ножем, до вищезгаданих просічок, який відрізняється тим, що вузол з ексцентриком для зворотно-поступального руху і рухомі ножі зв'язані між собою рухомо на осі, а бокові поверхні рухомих ножів обладнані рухомими підпружиненими притискними планками, при цьому нерухомі ножі заточені під кутом 90° Винахід відноситься до деревообробної промисловості, зокрема до устаткування для виготовлення паличок із деревного шпона За прототип прийнятий пристрій рубки дерев'яного шпона на палички з лінії для виготовлення паличок з дерев'яного шпона, який містить пристрій з ексцентриком для зворотно-поступального руху, два рухомих ножі, кожний з яких виконаний з можливістю переміщення в порожнині, утвореній упором і нерухомим ножем до просічок, що розташовані рядами по довжині під нерухомими ножами, леза яких направлені догори під гострим кутом до горизонталі, причому між рухомими ножами в нижньому положенні і просічками вибраний зазор, рівний частині товщини заготовки шпона, причому частина порожнини перед просічками виконана по ковзній посадці для заготовки (див Патент України № 29524, МПК B27L 9/00, Бюл №6, 2000р ) тового) відсікання паличок просічками Завдяки необхідності додаткової чистової обробки, ширина палички після першого відсікання збільшена на 0 5мм для досягнення необхідної якості і ширини ютового продукту Це приводить до підвищення собівартості ютовою проекту та зниження продуктивності процесу його виготовлення В основу винаходу покладено завдання створити такий пристрій для рубки дерев'яного шпону на палички, у якому шляхом встановлення додаткових притискних планок та зміни кута загострення нерухомих ножів досягається можливість надійної фіксації шпону під час відсікання його ножами, що виключає необхідність повторної чистової обробки бокових поверхонь паличок Для вирішення завдання запропонований пристрій для рубки дерев'яного шпону на палички, що містить вузол з ексцентриком для зворотно - поступального руху, зв'язані з ним два рухомих ножі, під якими розташовані нерухомі ножі, упори та просічки, причому просічки розташовані рядами по довжині під нерухомими ножами, а кожний з рухомих ножів встановлений з можливістю переміщення в порожнині, утвореній упором і нерухомим ножем до вищезгаданих просічок, у яком), згідно з винаходом, вузол з ексцентриком для зворотно поступального руху і рухомі ножі зв'язані між собою рухомо на осі а бокові поверхні рухомих ножів обладнані рухомими підпружиненими притискними планками, при цьому нерухомі ножі заточені під кутом 90° Недоліком прототипу є те, що нерухомі ножі встановлені лезами догори під гострим кутом до горизонталі, тому ріжучі поверхні рухомих і нерухомих ножів взаємодіють одна з одною на невеликій ДІЛЯНЦІ і в момент відсікання паличок неможливо надійно зафіксувати шпон по лінії рубки, що призводить до деформації матеріалу під час його відсікання Крім того, недоліком є імовірність незначних бокових переміщень рухомих ножів в зв'язку з нерухомим кріпленням рамки ексцентрика, що також знижує якість лінії відсікання шпону рухомими ножами Низька якість першого відсікання шпону обумовлює необхідність нов І орного (чис ю ю ю 52559 На кресленні показана кінематична схема пристрою для рубки дерев'яного шпону на палички Пристрій містить вузол з ексцентриком 1 для зворотно-поступального руху, рухомі ножі 2,3 розташовані з ексцентриком 1 на осі 4, притискні планки 5,6 з механізмами, що їх підпружинкжпь ВІДПОВІДНО 7,8 Під рухомими ножами 2,3 розташовані нерухомі ножі 9 10 заточені під кутом 90° що ріжуть шпон 1 1 1 2 Пристрій мас упори 13 14 та просічки 15,16 що розташовані рядами по довжині під нерухомими ножами 9 10 Пристрій працює таким чином Шпон 11,12 подають до упорів 13,14 після чого рухомі ножі 2,3 що розташовані па осі 4 під дією ексцентрика 1 переміщуючись в нижнє положення, заходять в порожнини, утворені упорами 13 14 і нерухомими ножами 9 10 Завдяки рухомому зв'язку на одній осі 4 вузла з ексцентриком для зворотно-поступального руху 1 і рухомих ножів 2,3 виключається можливість навіть незначних бокових переміщень останніх Механізми 7,8, що підпружинюють притискні планки 5,6, притискують шпон 11,12 до горизонтальних поверхонь нерухомих ножів 9,10 після чого рухомі ножі 2,3 відрубують необхідну частину шпону, що точно дорівнює ширині палички Кут заточення нерухомих ножів 9,10 обумовлює взаємодію ріжучих поверхонь рухомих 2,3 і нерухомих 9 10 ножів по всій їх довжині, що дозволяє надійно зафіксувати шпон по лінії рубки Повторної чистової обробки своїх бокових поверхонь через просічки 15,16 палички не потребують ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
