Динамічне масштабування частоти імпульсного джерела живлення

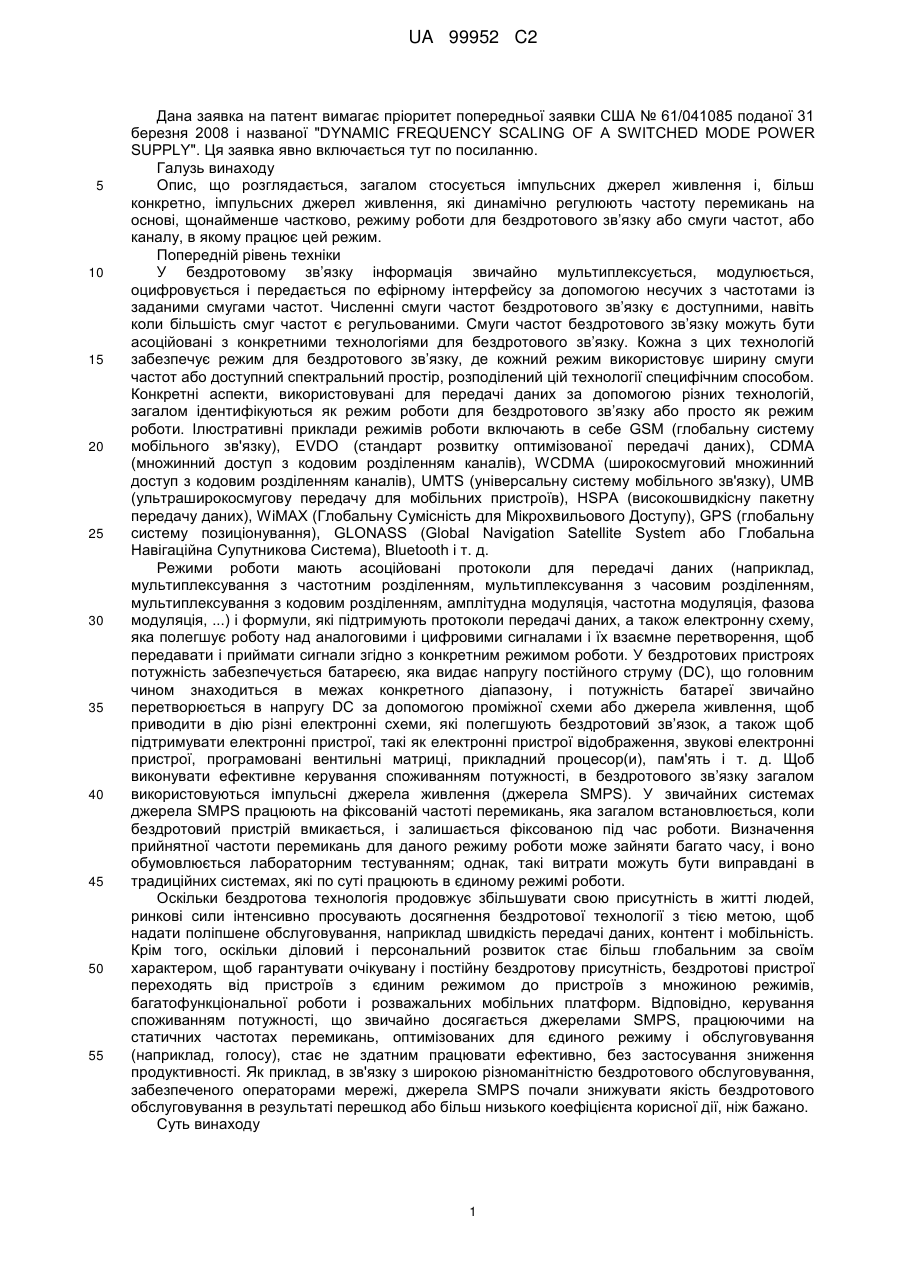

Реферат: Забезпечуються система(и) і спосіб(и) для динамічної зміни частот перемикань і джерел синхронізуючих імпульсів імпульсних джерел живлення (джерел SMPS) в мобільній станції. Частота перемикань змінюється на оптимальне значення у відповідь на щонайменше одне з (і) зміни в режимі роботи для бездротового зв'язку, що використовується мобільною станцією, причому ініціюється додатковий режим роботи, (іі) зміни в умовах роботи набору навантажень, асоційованих з функціональними можливостями мобільного блока, яка визначається, або (ііі) гілки LO, запущеної за допомогою SMPS в присутності сигналу перешкод з частотою, що відділяється від операційної смуги частот, яка відповідає частоті SMPS або щонайменше одній з її гармонік. Частоти перемикань можуть бути вибрані з таблиці перегляду або за допомогою аналізу частот перемикань, доступних для мобільних і операційних критеріїв. Набір джерел синхронізуючих імпульсів може забезпечувати групу частот перемикань. UA 99952 C2 (12) UA 99952 C2 UA 99952 C2 5 10 15 20 25 30 35 40 45 50 55 Дана заявка на патент вимагає пріоритет попередньої заявки США № 61/041085 поданої 31 березня 2008 і названої "DYNAMIC FREQUENCY SCALING OF А SWITCHED MODE POWER SUPPLY". Ця заявка явно включається тут по посиланню. Галузь винаходу Опис, що розглядається, загалом стосується імпульсних джерел живлення і, більш конкретно, імпульсних джерел живлення, які динамічно регулюють частоту перемикань на основі, щонайменше частково, режиму роботи для бездротового зв’язку або смуги частот, або каналу, в якому працює цей режим. Попередній рівень техніки У бездротовому зв’язку інформація звичайно мультиплексується, модулюється, оцифровується і передається по ефірному інтерфейсу за допомогою несучих з частотами із заданими смугами частот. Численні смуги частот бездротового зв’язку є доступними, навіть коли більшість смуг частот є регульованими. Смуги частот бездротового зв’язку можуть бути асоційовані з конкретними технологіями для бездротового зв’язку. Кожна з цих технологій забезпечує режим для бездротового зв’язку, де кожний режим використовує ширину смуги частот або доступний спектральний простір, розподілений цій технології специфічним способом. Конкретні аспекти, використовувані для передачі даних за допомогою різних технологій, загалом ідентифікуються як режим роботи для бездротового зв’язку або просто як режим роботи. Ілюстративні приклади режимів роботи включають в себе GSM (глобальну систему мобільного зв'язку), EVDO (стандарт розвитку оптимізованої передачі даних), CDMA (множинний доступ з кодовим розділенням каналів), WCDMA (широкосмуговий множинний доступ з кодовим розділенням каналів), UMTS (універсальну систему мобільного зв'язку), UMB (ультраширокосмугову передачу для мобільних пристроїв), HSPA (високошвидкісну пакетну передачу даних), WiMAX (Глобальну Сумісність для Мікрохвильового Доступу), GPS (глобальну систему позиціонування), GLONASS (Global Navigation Satellite System або Глобальна Навігаційна Супутникова Система), Bluetooth і т. д. Режими роботи мають асоційовані протоколи для передачі даних (наприклад, мультиплексування з частотним розділенням, мультиплексування з часовим розділенням, мультиплексування з кодовим розділенням, амплітудна модуляція, частотна модуляція, фазова модуляція, ...) і формули, які підтримують протоколи передачі даних, а також електронну схему, яка полегшує роботу над аналоговими і цифровими сигналами і їх взаємне перетворення, щоб передавати і приймати сигнали згідно з конкретним режимом роботи. У бездротових пристроях потужність забезпечується батареєю, яка видає напругу постійного струму (DC), що головним чином знаходиться в межах конкретного діапазону, і потужність батареї звичайно перетворюється в напругу DC за допомогою проміжної схеми або джерела живлення, щоб приводити в дію різні електронні схеми, які полегшують бездротовий зв’язок, а також щоб підтримувати електронні пристрої, такі як електронні пристрої відображення, звукові електронні пристрої, програмовані вентильні матриці, прикладний процесор(и), пам'ять і т. д. Щоб виконувати ефективне керування споживанням потужності, в бездротового зв’язку загалом використовуються імпульсні джерела живлення (джерела SMPS). У звичайних системах джерела SMPS працюють на фіксованій частоті перемикань, яка загалом встановлюється, коли бездротовий пристрій вмикається, і залишається фіксованою під час роботи. Визначення прийнятної частоти перемикань для даного режиму роботи може зайняти багато часу, і воно обумовлюється лабораторним тестуванням; однак, такі витрати можуть бути виправдані в традиційних системах, які по суті працюють в єдиному режимі роботи. Оскільки бездротова технологія продовжує збільшувати свою присутність в житті людей, ринкові сили інтенсивно просувають досягнення бездротової технології з тією метою, щоб надати поліпшене обслуговування, наприклад швидкість передачі даних, контент і мобільність. Крім того, оскільки діловий і персональний розвиток стає більш глобальним за своїм характером, щоб гарантувати очікувану і постійну бездротову присутність, бездротові пристрої переходять від пристроїв з єдиним режимом до пристроїв з множиною режимів, багатофункціональної роботи і розважальних мобільних платформ. Відповідно, керування споживанням потужності, що звичайно досягається джерелами SMPS, працюючими на статичних частотах перемикань, оптимізованих для єдиного режиму і обслуговування (наприклад, голосу), стає не здатним працювати ефективно, без застосування зниження продуктивності. Як приклад, в зв'язку з широкою різноманітністю бездротового обслуговування, забезпеченого операторами мережі, джерела SMPS почали знижувати якість бездротового обслуговування в результаті перешкод або більш низького коефіцієнта корисної дії, ніж бажано. Суть винаходу 1 UA 99952 C2 5 10 15 20 25 30 35 40 45 50 55 Нижченаведене представляє спрощену суть винаходу, щоб забезпечити основне розуміння деяких аспектів розкритих варіантів здійснення. Ця суть винаходу не є широким оглядом і вона не призначається ні для ідентифікації ключових або критичних елементів всіх аспектів, ні для опису обсягу таких варіантів здійснення. Єдина мета полягає в тому, щоб представити деякі поняття одного або більше варіантів здійснення в спрощеній формі як вступ до більш докладного опису, який буде представлений нижче. У одному аспекті, забезпечується спосіб для динамічного регулювання імпульсного джерела живлення із змінною частотою (SMPS). Визначається режим роботи для компонента навантаження. Вимога по потужності визначається для цього режиму роботи. Джерело частоти перемикань вибирається відповідним для SMPS, щоб приводити в дію режим роботи компонента навантаження відповідно до цієї вимоги по потужності. У іншому аспекті, забезпечується щонайменше один процесор для динамічного регулювання імпульсного джерела живлення із змінною частотою (SMPS). Перший модуль визначає режим роботи для компонента навантаження. Другий модуль визначає вимогу по потужності цього режиму роботи. Третій модуль вибирає джерело частоти перемикань, прийнятне для SMPS, щоб приводити в дію режим роботи компонента навантаження відповідно до цієї вимоги по потужності. У додатковому аспекті, забезпечується комп'ютерний програмний продукт для динамічного регулювання імпульсного джерела живлення із змінною частотою (SMPS). Зчитуваний комп'ютером запам'ятовуючий носій містить перший набір кодів для того, щоб змушувати комп'ютер визначати режим роботи для компонента навантаження. Другий набір кодів змушує комп'ютер визначати вимогу по потужності цього режиму роботи. Третій набір кодів змушує комп'ютер вибирати джерело частоти перемикань, прийнятне для SMPS, щоб приводити в дію режим роботи компонента навантаження відповідно до цієї вимоги по потужності. У іншому додатковому аспекті, забезпечується пристрій для динамічного регулювання імпульсного джерела живлення із змінною частотою (SMPS). Забезпечується засіб для визначення режиму роботи для компонента навантаження. Забезпечується засіб для визначення вимоги по потужності цього режиму роботи. Забезпечується засіб для вибору джерела частоти перемикань, прийнятного для SMPS, щоб приводити в дію режим роботи компонента навантаження відповідно до цієї вимоги по потужності. У додатковому аспекті, забезпечується пристрій для динамічного регулювання імпульсного джерела живлення із змінною частотою (SMPS). Детектор режиму визначає режим роботи для компонента навантаження. Компонент блока вибору частоти перемикань визначає вимогу по потужності цього режиму роботи. Імпульсне джерело живлення (SMPS) подає живлення на компонент навантаження. Компонент блока вибору частоти перемикань вибирає джерело частоти перемикань, прийнятне для SMPS, щоб приводити в дію режим роботи компонента навантаження відповідно до згаданої вимоги по потужності. Для виконання попередніх і пов'язаних задач один або більше варіантів здійснення включають ознаки, повністю описані нижче і конкретно вказані в формулі винаходу. Наступний опис і прикладені креслення детально формулюють конкретні ілюстративні аспекти і вказують декілька способів, якими можуть бути використані принципи варіантів здійснення. Інші переваги і нові ознаки стануть очевидні з подальшого докладного опису, при розгляді в зв'язку з кресленнями і розкритими варіантами здійснення, які призначені, щоб включати в себе всі такі аспекти і їх еквіваленти Короткий опис креслень Фіг. 1 зображує блок-схему схеми з динамічно регульованою потужністю користувацького обладнання системи бездротового зв’язку. Фіг. 2 зображує блок-схему способу для динамічного регулювання потужності для імпульсного джерела живлення із змінною частотою для користувацького обладнання згідно з Фіг. 1. Фіг. 3 зображує три зразкових режими роботи мобільних станцій, причому кожний режим роботи обумовлюється різними смугами частот. Фіг. 4 зображує блок-схему зразкового користувацького обладнання, яке використовує джерела імпульсного джерела живлення із змінною частотою (SMPS). Фіг. 5 зображує блок-схему зразкової конфігурації генераторів синхронізуючих імпульсів, які узгоджують джерело синхронізуючих імпульсів з імпульсним джерелом живлення. Фіг. 6-8 зображають графіки ефективності по потужності, забезпечуваній за допомогою SMPS залежно від струму навантаження на різних частотах перемикань відповідно до аспектів, сформульованих в описі, що розглядається. 2 UA 99952 C2 5 10 15 20 25 30 35 40 45 50 55 60 Фіг. 9 зображує блок-схему зразкового користувацького обладнання, яке може динамічно вибирати і встановлювати одну або більше частот перемикань для керування потужністю за допомогою набору джерел SMPS відповідно до аспектів, розкритих в даному описі. Фіг. 10 зображує блок-схему зразкового способу для динамічного масштабування (зміни) частоти перемикань SMPS, який забезпечує керування потужністю в бездротовому мобільному пристрої відповідно до аспектів, розкритих в даному описі. Фіг. 11 зображує блок-схему іншого зразкового способу для динамічного масштабування частоти перемикань SMPS, який забезпечує керування потужністю в бездротовому мобільному пристрої відповідно до аспектів, розкритих в даному описі. Фіг. 12 зображує блок-схему додаткового зразкового способу для динамічного регулювання частоти перемикань SMPS, який забезпечує керування потужністю в бездротовому мобільному пристрої відповідно до аспектів, розкритих в даному описі. Фіг. 13 зображує блок-схему іншого додаткового зразкового способу для визначення відповідної частоти для вмикання SMPS згідно з аспектами, сформульованими в даному описі. Фіг. 14 зображує блок-схему ще одного зразкового способу для визначення відповідної частоти для вмикання SMPS згідно з аспектами, сформульованими в даному описі. Фіг. 15 зображує блок-схему додаткового зразкового способу для зменшення перешкод в приймачі згідно з аспектами, описаними в даному описі. Фіг. 16 зображує блок-схему зразкової системи приймача, яка може дозволити масштабованість частоти перемикань в середовищі бездротового зв’язку відповідно до одного або більше аспектів, сформульованих в даному описі. Фіг. 17 зображує блок-схему зразкової системи, яка дозволяє генерування чистих шумових оцінок в присутності фазного шуму відповідно до аспектів, розкритих в даному описі. Докладний опис Різні аспекти нижче описуються з посиланнями на креслення, на яких аналогічні номери позицій використовуються для посилання на аналогічні елементи по всьому опису. У подальшому описі з метою пояснення формулюються численні конкретні подробиці, щоб забезпечити повне розуміння одного або більше варіантів здійснення. Однак, може бути очевидно, що такий аспект(и) може бути застосований на практиці без цих конкретних подробиць. У інших випадках відомі структури і пристрої показані у формі блок-схеми, щоб полегшити опис одного або більше варіантів здійснення. Використовувані в цій заявці терміни "компонент", "модуль", "система", "платформа" і т. п. призначаються, щоб стосуватися пов'язаного з комп'ютером об'єкта або об'єкта, пов'язаного з операційною машиною або електронним пристроєм з однією або більше конкретними функціональними можливостями. Такі об'єкти можуть бути апаратним забезпеченням, програмно-апаратним забезпеченням, комбінацією апаратного забезпечення і програмного забезпечення, апаратним забезпеченням і програмно-апаратним забезпеченням, програмним забезпеченням або програмним забезпеченням у виконанні. Наприклад, компонент може бути, але не обмежуватися ними: процесом, виконуваним на процесорі, процесором, об'єктом, виконуваною програмою, потоком виконання, програмою, пристроєм і/або комп'ютером. За допомогою ілюстрації, як додаток, що виконується на обчислювальному пристрої, так і обчислювальний пристрій може бути компонентом. Один або більше компонентів можуть знаходитися в межах процесу і/або потоку виконання, і компонент може бути розміщений на одному комп'ютері і/або розподілений між двома або більше комп'ютерами. На доповнення, ці компоненти можуть виконуватися з різних зчитуваних комп'ютером носіїв, що мають різні структури даних, збережені на них. Компоненти можуть зв'язуватися за допомогою локальних і/або віддалених процесів, наприклад відповідно до сигналу, що має один або більше пакетів даних (наприклад, дані від одного компонента взаємодіють з іншим компонентом в локальній системі, розподіленій системі і/або через мережу, таку як Інтернет, з іншими системами за допомогою сигналу). Крім того, термін "або" призначається, щоб означати включне "або", а не виключне "або". Таким чином, якщо не визначено інакше або не ясно з контексту, "X використовує А або В" призначається, щоб позначати будь-яку з природних включних перестановок. Таким чином, якщо X використовує А; X використовує В; або X використовує як А, так і В, то "X використовує А або В" задовольняється згідно з будь-яким з попередніх прикладів. На доповнення, артиклі "a" і "an", які використовуються в цій заявці і прикладеній формулі винаходу, повинні загалом бути розглянуті, щоб позначати "один або більше", якщо не визначено інакше або не ясно з контексту, що вони повинні стосуватися однини. Крім того, використовуваний в даному описі термін "мережа живлення" визначає конкретні набори навантажень, які приводяться в дію (заживлюються) окремими регуляторами; 3 UA 99952 C2 5 10 15 20 25 30 35 40 45 50 55 60 навантаження включають в себе електронну схему або набір(ори) мікросхем, які забезпечили конкретні функціональні можливості передачі даних. Навантаження саме може бути регулятором напруги (тобто "підрегулятором"), який заживлює свій власний набір навантажень. Підрегулятор може забезпечувати додаткове приведення до необхідних умов вихідного сигналу свого батьківського регулятора, або підрегулятор може змінювати рівень напруги, що подається до його навантажень, або підрегулятор може ізолювати свої навантаження від інших навантажень, підключених до його батьківського регулятора. Різні варіанти здійснення описуються в даному описі в поєднанні з бездротовим терміналом. Бездротовий термінал може стосуватися пристрою, що забезпечує гучний зв'язок або зв’язність даних користувачу. Бездротовий термінал може бути приєднаний до обчислювального пристрою, такого як ноутбук або настільний комп'ютер, або він може бути автономним пристроєм, таким як персональний цифровий асистент (PDA) або стільниковий телефон. Бездротовий термінал може також називатися системою, абонентським блоком, станцією абонента, мобільною станцією, мобільним терміналом, мобільним блоком, віддаленою станцією, точкою доступу, віддаленим терміналом, терміналом доступу, користувацьким терміналом, користувацьким агентом, користувацьким пристроєм, користувацьким обладнанням, бездротовим пристроєм, телефоном персональної системи зв'язку (PCS), радіотелефоном, телефоном згідно з Протоколом Ініціація Сеансу зв'язку (SIP), станцією бездротової локальної лінії (WLL). На доповнення, бездротовий термінал може стосуватися переносного пристрою, що має здатність бездротового приєднання, або іншого пристрою обробки, приєднаного до бездротового модема. Бездротові термінали звичайно зв'язуються по ефірному інтерфейсу з однією або більше базовими станціями; зв'язок може мати місце за допомогою одного або більше секторів, де кожний сектор може підтримувати передачу даних в конкретних інтервалах частоти залежно від планування частоти стільника, визначеного постачальником послуг або оператором мережі. На доповнення, бездротові термінали можуть використовувати ресурси зв'язку (наприклад, ресурси частоти-часу), як заплановано базовою станцією. Базова станція може також називатися точкою доступу, бездротовим мостом, портом доступу, Вузлом В, вдосконаленим Вузлом В (eNode В) або деякою іншою термінологією. Повинно бути оцінено, що бездротовий зв'язок може також включати нестільникову операцію, таку як пристрої Глобальної Системи Позиціонування (GPS). Посилаючись на креслення, на фіг. 1 система 10 бездротового зв’язку підтримує бездротовий зв’язок між терміналом доступу (AT), зображеним як користувацьке обладнання (UE) 12, і мережею, зображеною як основний вузол14. Альтернативно або на доповнення, мережа може містити точку 16 доступу. Для ясності UE 12 зображується як таке, що виконує два режими бездротового зв’язку, або одночасно або послідовно, зображені на етапах 18, 20, відповідно, з основним вузлом 14 і точкою 16 доступу. Зокрема, Режим А 22 з основним вузлом 14 має конкретну вимогу по потужності, що в ілюстративному описі містить постійну напругу v А-В, великий струм ia, і чутливість по частоті fА для шуму, що переноситься у вхідному джерелі живлення. Режим В 24 з точкою 16 доступу має іншу вимогу по потужності, що в ілюстративному описі містить постійну напругу vА-В, відносно низький струм iв, і чутливість по частоті fВ для шуму, що переноситься на вхідному джерелі живлення. Повинно бути оцінено з вигодою даного розкриття, що різні вимоги по потужності ("режими") можуть виникати для єдиного типу бездротового зв’язку, особливо для таких режимів, як режим очікування, радіочастотна передача (RF, РЧ), РЧ-прийом і т. д. Крім того, навіть в одному типі бездротового зв’язку множина компонентів навантаження, які підтримують цей бездротовий зв’язок, може мати змінні вимоги по потужності, наприклад, коли запам'ятовуючий носій є доступним, користувацькі інтерфейси активізуються, і т. д. Отже, UE 12 зображується як таке, що має схему 26 з динамічно регульованою потужністю, яка реагує на визначення вимоги по потужності, наприклад, за допомогою контролю вихідного сигналу джерела живлення (не зображене). У зразковому описі контролер 28 режиму, який керує компонентами навантаження, зображеними як РЧ-схема 30, видає інформацію режиму на детектор 32 режиму схеми 26 потужності. Детектор 32 режиму може, переважно, визначати режим на основі значення параметра, пов'язаного зі споживанням потужності, сигналу керування, індикації частин мережі живлення (електромережі), які є активними, безпосередньо сприйманого рівня споживання потужності (наприклад, середнього або номінального струму або напруги) і т. д. Друга схема 34 з динамічно регульованою потужністю також зображується як така, що підтримує іншу частину РЧ-схеми 30 у випадках, коли різні компоненти ("мережа навантаження") одночасно підтримуються різними джерелами живлення. У одному аспекті, кожна схема 26, 34 потужності може бути основана на ідентичному імпульсному джерелі живлення 36 із змінною частотою (SMPS) для економічної реалізації. Кожна схема 26, 34 потужності може видавати 4 UA 99952 C2 5 10 15 20 25 30 35 40 45 50 55 60 різні вибрані синхронізуючі сигнали 38 при частоті перемикань f sw таким чином, що SMPS 36 забезпечує відповідні характеристики потужності. Альтернативно або на доповнення, кожна схема 26, 34 потужності може динамічно змінювати цю частоту перемикань f sw як прийнятну для динамічної зміни вимог навантаження. У зразковій схемі 26 потужності блок 40 вибору частоти перемикань відповідає на прийняту інформацію режиму від детектора 32 режиму, щоб встановити як вимогу 44 пікової потужності режиму, так і вимогу 46 чутливості по частоті режиму. Однак, повинно бути оцінено, що додатки, сумісні з аспектами, розкритими в даному описі, можуть одержувати вигоду із звернення тільки до однієї вимоги 44, 46. Наприклад, UE 12 може працювати на різних частотах передачі або прийому, які змінюють чутливість по частоті без необхідної зміни вимоги по потужності. Альтернативно, компоненти без чутливості по частоті можуть мати змінні вимоги потужності. При одержанні характеристик потужності цього виявленого режиму можуть бути використані різні схеми контролю або прогнозу для реалізації. У зразковій схемі 26 потужності, еталонний блок 48 перегляду режиму частоти перемикань одержує цю вимогу, яка або встановлюється оригінальним виготовлювачем обладнання, або вивчається емпірично в UE 12. Наприклад, може бути сприйнятий параметр, який пов'язаний зі споживанням потужності. Щоб прискорити роботу, ця вивчена поведінка компонента навантаження може бути збережена в структурі даних перегляду (наприклад, таблиці, базі даних) для майбутнього посилання при виборі частоти перемикань. З встановленими вимогами блок 40 вибору частоти перемикань може вибирати джерело 50 синхронізуючих імпульсів. У зразковій схемі 26 потужності діапазон опцій обмежується економічним виготовленням або іншими обмеженнями. Наприклад, одна або більше схем синхронізуючих імпульсів можуть бути збільшені або зменшені в масштабі або можуть фільтруватися, щоб забезпечувати діапазон частот перемикань. Альтернативно або на доповнення, джерела 50 синхронізуючих імпульсів можуть відрізнятися своїми відповідними частотними спектрами вихідних сигналів, можливо з деякими гармоніками, ослабленими, щоб уникнути чутливих частот. На відміну від цього, замість того, щоб мати низьку якість (Q), джерело 50 синхронізуючих імпульсів може забезпечувати високу "Q", щоб заборонити належну роботу розташованих наступними в шляху обробки джерела живлення або схем регулювання потужності (не показані), або компонентів 30 навантаження. Ці варіації в джерелах 50 синхронізуючих імпульсів зображуються як синхронізуючий сигнал 'H' 52 з найвищою частотою перемикань, який не є ні прийнятним для пікового навантаження, як зображено в блоці 54, ні прийнятним для РЧ-ослаблення, як зображено в блоці 56. Синхронізуючий сигнал 'X' 58, що має частотні спектри, розширені по частоті, є прийнятним для РЧ-ослаблення, але дуже високим, щоб бути прийнятним для пікового навантаження. Синхронізуючий сигнал 'Y' 60 є прийнятним як у вимогах по потужності, так і у вимогах чутливості по частоті. Синхронізуючий сигнал 'Z' 62 є досить низьким, щоб бути прийнятним по потужності, але він має центральну частоту з високою Q, яка не є прийнятною для РЧ-заглушення. Синхронізуючий сигнал 'L' 64 з низькою частотою перемикань не є прийнятним через споживання потужності (наприклад, дуже великий вихідний струм). Для одержання вигоди з попереднього, повинно бути оцінено, що можуть існувати регульовані джерела робочих частот і синхронізуючих імпульсів. На доповнення, джерела синхронізуючих імпульсів можуть мати різні якості. На основі режиму роботи (наприклад, значення навантаження, вимог по частоті, якості синхронізуючих імпульсів і т. д.) можуть регулюватися частота SMPS і джерело синхронізуючих імпульсів (тобто по окремості або узагальнено для набору джерел SMPS). Вибір частоти SMPS і джерела синхронізуючих імпульсів може бути оснований на попередньо визначених значеннях, таких як доступні значення в таблиці перегляду або обчислені "на льоту", якщо буде необхідно. На Фіг. 2 спосіб 70 передбачає динамічне регулювання імпульсного джерела живлення (SMPS) із змінною частотою, яке працює в бездротовій системі. Повинно бути оцінено, що термін 'динамічний' може бути визначений за допомогою OEM, що встановлює перемикання частоти загальної структури SMPS, різної для різних вимог застосування. У зразковому способі 70 ця зміна частоти має місце під час роботи SMPS. Для цієї мети інформація приймається в режимі роботи для компонента навантаження (етап 72). Якщо виконане визначення, що необхідні вимоги по потужності не змінюються, зображено як зміна режиму на етапі 74, то SMPS продовжує використовувати вибране джерело синхронізуючих імпульсів (етап 76). Якщо режим змінюється на етапі 74, то виконується визначення (наприклад, переглядається, сприймається, досліджується і т. д.) відносно того, які вимоги по потужності призначаються для виявленого режиму роботи для компонента навантаження (етап 78). У деяких випадках, перегляд попередньо визначеного значення може бути вигідним для швидкості обробки і простоти при 5 UA 99952 C2 5 10 15 20 25 30 реалізації. Це визначення може включати визначення вимог пікової або постійної потужності (наприклад, струму, напруги) для режиму (етап 80) і/або визначення чутливості по частотних спектрах для режиму (етап 82). Потім для SMPS вибирається джерело частоти перемикань, яке є прийнятним для приведення в дію компонента навантаження відповідно до визначеної вимоги (вимог) (етап 84). Цей вибір може бути оснований на одному або більше факторах (коефіцієнтах), зображених як вибір джерела синхронізуючих імпульсів з відповідним коефіцієнтом якості (Q) для задовільної продуктивності (етап 86). Центральну частоту можна вважати задовільною для необхідного споживання потужності (етап 88). Частотні спектри джерела синхронізуючих імпульсів можна вважати досить ослабленими на чутливих частотах для вибору (етап 90). Потім наново вибрана частота перемикань використовується за допомогою SMPS на етапі 76. Встановлення пріоритетів вибору фактора (коефіцієнта) може бути використане попередньо визначеним або адаптивним зважуванням. Наприклад, більш високе або більш низьке споживання потужності може бути компромісним для меншої кількості помилок швидкості передачі даних компонентами навантаження. Наприклад, вибір може початися за допомогою вибору піднабору джерел синхронізуючих імпульсів, які можуть приводити до адекватного пікового струму для компонента навантаження для роботи, надалі джерела синхронізуючих імпульсів упорядковуються, щоб мати оптимальну ефективність споживання потужності (наприклад, достатню для пікової потужності), і потім упорядковуються або виключаються на основі порога кількості небажаних гармонік. Фіг. 3 є діаграмою 100, яка ілюструє зразковий бездротовий термінал 110, який може працювати в чотирьох різних режимах 1201, 1202, 1203 і 1204 для бездротового зв’язку; кожний режим 120J (J=1, 2, 3, 4) використовує різні частини або смуги частот σ J електромагнітного (EM) спектра (наприклад, радіочастоту (РЧ) і мікрохвильові частоти). Смуги частот σJ можуть бути ліцензованими (наприклад, як промисловими, медичними і науковими смугами частот або смугами частот PCS A-F) або неліцензованими смугами РЧ-частот. Повинно бути оцінено, що кожна σJ може бути додатково розділена на підсмуги частот або канали, щоб реалізувати конкретні режими реалізації передачі даних, наприклад, мультиплексування з ортогональним частотним розділенням сигналів, яке використовується в (3G) UMTS третього покоління або в бездротових технологіях WiMAX. Повинно бути оцінено, що режим може мати набір смуг частот ' 35 40 45 50 55 60 " 4 і 4 ) і канали, в яких працює цей режим. Як приклад, для наземного (наприклад, σ4, бездротового зв’язку режим роботи може використовувати різні діапазони ультрависокої частоти (UHF), тоді як для навігації, основаної на супутнику, режим може використовувати діапазони надвисокої частоти (SHF), щоб встановлювати лінію зв'язку у відкритому космосі. Як інший приклад, бездротовий пристрій в ad hoc мережі може використовувати один або більше діапазонів в частині інфрачервоного випромінювання (IR) ЕМ-спектра для передачі даних і інших повідомлень бездротового зв’язку. Додатково повинно бути оцінено, що різні режими (наприклад, режим 1 1201 і режим 4 1204) можуть працювати у відповідних смугах частот, які, щонайменше частково, співпадають. Як приклад, як сеанс(и) передачі даних EVDO, так WCDMA можуть підтримуватися за допомогою смуги частот (діапазону) блока PCS F або смуги частот GSM. Як указано вище, бездротовий термінал 110 загалом є багаторежимним мобільним пристроєм і, як ілюстровано, він може працювати в режимі 1 1201 в момент часу τА, в режимі 1202 в момент часу τВ, в режимі 1203 в момент часу τС і режимі 4 1204 в момент часу τD. Повинно бути оцінено, що такі моменти не повинні розрізнюватися, оскільки бездротовий термінал 110 може працювати за допомогою процесора (наприклад, багатоядерного процесора), який полегшує паралельне виконання додатків. Наприклад, бездротовий термінал 110 може працювати в GSM, щоб здійснювати голосову передачу даних і одночасно керувати додатком GPS (наприклад, відображати навігаційний маршрут). Також повинно бути оцінено, що J=1-4 служить ілюстративним прикладом роботи термінала 110 в чотирьох смугах частот (діапазонах); причому в бездротовому середовищі може бути використано менше або більше смуг частот і асоційованих режимів передачі даних. Кількість режимів роботи для передачі даних, яка підтримує термінал доступу, звичайно визначається згідно зі структурою. У кожному режимі роботи (наприклад, GSM, IMT, CDMA, WCDMA, HSPA WiMAX, GPS, GLONASS, Bluetooth (ТМ)...) загалом використовуються конкретні протоколи для передачі даних, такі як конкретне мультиплексування і модуляція, а також використовуються конкретні ресурси часу (відрізок часу радіокадру, відрізок часу символу і т. д.). Таким чином, різні набори мікросхем забезпечують необхідні функціональні можливості для передачі даних в конкретному режимі роботи. Додатково, різні набори мікросхем можуть забезпечувати функціональні можливості, щоб підтримувати додатки, такі як інтерфейс(и) відображення, звук, звук і зображення (наприклад, 6 UA 99952 C2 5 10 15 20 25 30 35 40 45 50 55 60 перетворення мови в текст і тексту в мову), введення даних (наприклад, робота клавіатури (клавіатур), сенсорного екрана(ів), голосового введення, цифрового/аналогового і аналогового/цифрового перетворення, робота пам'яті...) і т. д. Схема, асоційована з набором мікросхем, має конкретні вимоги навантаження (наприклад, робочу напругу, струм при піковому навантаженні), і залежно від режиму роботи схема включає в себе електронні РЧ-пристрої, які полегшують генерування форм сигналів на конкретних частотах, які модулюються для передачі даних. Форми сигналів можуть бути будь-якою єдиною несучою (наприклад, для передачі даних висхідної лінії зв'язку) або мультинесучою (наприклад, для передачі даних низхідної лінії зв'язку). Батарея в бездротовому терміналі 110 забезпечує потужність, щоб підтримувати всі функціональні можливості в мобільному пристрої; батарея може видавати енергію за допомогою хімічної реакції (наприклад, батарея, основана на літії) або за допомогою перетворення сонячної енергії (наприклад, панелі сонячних батарей, основані на кремнії, основані на CuGaSe, основані на CuInSe). Альтернативно або на доповнення, можуть бути використані інші бездротові джерела енергії, такі як радіаційне нагрівання (наприклад, мікрохвилями) термоелектричного перетворювача. Набір імпульсних джерел живлення полегшує регулювання або перетворення з вхідної напруги батареї (V in) у вихідну робочу напругу (Vout) для набору навантажень. У аспекті, імпульсні джерела живлення в терміналі 110 мають змінну частоту перемикань, з регулюванням частоти перемикань згідно з конкретним режимом роботи; наприклад GPS і асоційований додаток відображення або відеотелефонія через WCDMA. Повинно бути зазначено, що термінал 110 може також працювати в наступних схемах множинного доступу, таких як множинний доступ з часовим розділенням каналів (TDMA), множинний доступ з частотним розділенням каналів (FDMA), множинний доступ з ортогональним частотним розділенням каналів (OFDMA), FDMA з єдиною несучою (SC-FDMA) або інші прийнятні схеми множинного доступу. TDMA використовує мультиплексування з часовим розділенням (TDM), в якому передачі для різних терміналів ортогоналізуються за допомогою передачі в різних часових інтервалах. FDMA використовує мультиплексування з частотним розділенням (FDM), в якому передачі для різних терміналів ортогоналізуються за допомогою передачі на різних піднесучих частоти. У одному прикладі системи TDMA і FDMA можуть використовувати мультиплексування з кодовим розділенням (CDM), в якому передачі для множинних терміналів можуть бути ортогоналізовані, використовуючи різні ортогональні коди (наприклад, коди Walsh, поліфазні коди, ...), незважаючи на те, що коди відправляються в одному і тому ж часовому інтервалі або піднесучій частоти. Повинно бути зазначено, що в одному аспекті ортогонализація стосується зменшення перешкод серед опорних сигналів. Повинно бути зазначено, що OFDMA використовує мультиплексування з ортогональним частотним розділенням сигналів (OFDM), і SC-FDMA використовує множинний доступ з частотним рознесенням і єдиною несучою (SC-FDM), де OFDM і SC-FDM можуть розділяти доступну ширину смуги частот системи на множинні ортогональні піднесучі (наприклад, тональні сигнали, діапазони...), кожна з яких може модулюватися даними. Звичайно, символи модуляції відправляються в частотній області з OFDM і у часовій області з SC-FDM. Додатково або альтернативно, доступна ширина смуги частот системи може бути розділена на одну або більше частотних несучих, кожна з яких може містити одну або більше піднесучих. Реалізація бездротового зв’язку може також використовувати комбінацію схем множинного доступу, таких як OFDMA, і множинний доступ з кодовим розділенням каналів (CDMA). Повинно бути оцінено, що методики розподілу частот SMPS, забезпечені в даному описі, по суті можуть бути використані в будь-якій схемі доступу бездротового зв’язку. Крім того, даний винахід, розкритий в описі, що розглядається, може бути, переважно, використаний щонайменше у всіх попередніх режимах роботи. Фіг. 4 є блок-схемою 200 зразкового користувацького обладнання (UE) 210, яке використовує джерело(а) імпульсного джерела живлення (SMPS) із змінною частотою згідно з аспектами, сформульованими в описі, що розглядається. Користувацьке обладнання 210, яке може бути реалізацією бездротового термінала 110, включає в себе платформу SMPS 215 із змінною частотою, яка електрично зміщається за допомогою батареї 225 постійного струму (DC), яка забезпечує вхідну напругу VIN. Платформа SMPS 215 із змінною частотою містить набір з N джерел SMPS 2181-218N (N позитивне ціле число; звичайно 2≤N≤4), який приводить в дію набір електромереж (схем) 2351-235N, де кожна електромережа включає в себе конкретний набір навантажень (наприклад, набори мікросхем для конкретних функціональних можливостей зв'язку). Зазначимо, що навантаження в наборі навантажень може бути електромережею; наприклад, навантаження може бути регулятором напруги (наприклад, лінійним регулятором з малим падінням напруги (LDL)), і набір функціональних навантажень може бути оперативно 7 UA 99952 C2 приєднаний до виводу регулятора напруги, який діє як підрегулятор, оскільки він приєднується до SMPS. Кожний SMPS 218λ (λ=1, 2, ..., N) працює на частоті перемикань f λ і виводить напругу  5 10 15 20 25 30 35 40 45 50 55 60 V OUT . Повинно бути оцінено, що в прикладі UE 210 може мати місце відношення 1 до 1 між джерелами SMPS (або регуляторами) 2181-218N і електромережами 2351-235N. Крім того, одне або більше джерел SMPS 218λ можуть бути ввімкнені або вимкнені в єдиний момент часу залежно від вимоги (вимог) потужності електромереж 235 1-235N, наприклад вимога(и) по потужності, яке по суті диктується обслуговуваними (наприклад, що живляться) навантаженнями. При приведенні в дію або обслуговуванні електромережі f λ може динамічно регулюватися згідно з роботою режиму (наприклад, режиму 2 1202) користувацького обладнання 210. Наприклад, таким режимом роботи може бути GSM, IMT, CDMA, WCDMA, HSPA, WiMAX, GPS, GLONASS, Bluetooth (ТМ) і т. д. Додаткове, f λ може динамічно регулюватися на основі, щонайменше частково, змін у вимогах навантаження, таких як робочий струм при піковому навантаженні або ініціація паралельної роботи додаткових режимів (наприклад, робота GPS починається під час виклику IX CDMA, який може бути голосовою сесією, сесією даних або їх комбінацією). Нижче розглядаються такі нові ознаки. Користувацьке обладнання 210 може працювати в різних режимах, де різні режими можуть одночасно знаходитися в роботі, щоб здійснювати зв'язок (наприклад, голосову сесію, передачу даних, он-лайн ігри, перегляд web-сторінок і т. д.). Щонайменше одна перевага багаторежимної роботи полягає в тому, що UE 210 може використовувати режим, який оптимізує або поліпшує продуктивність, наприклад високошвидкісну передачу даних, низький час очікування, низьку частоту появи помилкових бітів і частоту появи помилкових пакетів, і т. д. Як описано вище, робота в конкретному режимі обумовлюється конкретними навантаженнями (наприклад, 241 1241Q), які забезпечують щонайменше частину функціональних можливостей, необхідних для виконання передачі даних або конкретної операції користувацького обладнання 210. Наприклад, навантаження можуть включати в себе схему РЧ, базові функціональні можливості MSM (модема мобільної станції), периферійні пристрої (наприклад, пам'ять, дисплей(ї), клавіатура(и)...), схему і т. д. Навантаження (наприклад, 2381-238S, 2411-241Q і 2441-244P) можуть мати різну чутливість або відгук на частоту (наприклад, перешкоди або з'єднання з гетеродинами) і вимоги по струму і напрузі; традиційно, навантаження можуть бути згруповані (кластеризовані) згідно з такими відхиленнями в чутливості по частоті і операційними вимогами. Повинно бути оцінено, що серед навантажень (наприклад, 238 1-238S), які забезпечують функціональні можливості користувацькому обладнанню 210, частота перемикань fJ SMPS 218J може втручатися в роботу електронної схеми навантажень; таким чином, робота SMPS 218 J може погіршувати роботу UE 210. Повинно бути оцінено, що кластер джерел SMPS K1 (наприклад, SMPS 2181 і SMPS 2182) може спільно використовувати одну частоту перемикань, в той час як кластер джерел SMPS K2 (наприклад, SMPS 218J, SMPS 218N-1 і SMPS 218N) може спільно використовувати відмінну частоту перемикань. Загалом таке погіршення має місце, коли схема навантажень містить РЧ-схему, і fJ, або асоційовані гармоніки n fJ (з позитивним цілим числом n) знаходяться в межах смуг частот (наприклад, σ J), підтримуваних навантаженнями. На доповнення, повинно бути зазначено, що може також мати місце перехресне погіршення, в якому перемикання SMPS 218J втручається в роботу навантаження, приєднаного до іншого SMPS 218K. Кожний SMPS може по суті впливати на всі навантаження в системі за допомогою різних провідних і випромінюючих засобів. Відповідно, в даному винаході, що розглядається, режим роботи (наприклад, голосовий зв'язок GSM) визначається або встановлюється за допомогою компонента 255 керування режимом. З конкретною інформацією про режим, такою як смуги частот ЕМ-випромінювання, в яких керують режимом, частотні канали плануються для роботи і т. д., процесор 275 забезпечує доступ до пам'яті 265, яка зберігає базу даних або таблицю 268 перегляду і вибирає відповідну частоту перемикань для роботи SMPS 218J. Повинно бути оцінено з вигодою даного розкриття, що відповідне (рішення) може викликати прийнятний або задовільний результат. Альтернативно або на доповнення, відповідне може викликати кращі, ніж інші доступні опції. Альтернативно або на доповнення, відповідне може викликати оптимальне рішення, особливо для додатків, в яких існує достатньо опцій, щоб забезпечити близький збіг критеріїв або набору критеріїв. Альтернативно або на доповнення, відповідне може викликати найкращу опцію, таку як наявність найвищої складної оцінки залежно від зважених критеріїв. Для ясності, в ілюстративному аспекті, описаному нижче, може бути розглянута ідеальна мета для оптимальної частоти перемикань, хоч повинно бути зрозуміло, що реалізації можуть наблизитися до оптимальної з різними мірами точності. На доповнення, процесор 275 може відображати на екрані набір доступних частот, наприклад, збережений в таблиці 268 перегляду залежно від операційних критеріїв 271, збережених в пам'яті 265, і, таким чином, він може вибирати оптимальну частоту, яка 8 UA 99952 C2 5 10 15 20 25 30 35 40 45 50 55 60 задовольняє конкретні критерії. Операційні критерії можуть включати в себе якість метрик обслуговування, щоб гарантувати високоякісне обслуговування, сприймане користувачем. Повинно бути зрозуміло, що інформація, збережувана в таблиці 268 перегляду, або операційні критерії 271 можуть встановлювати бажану або необхідну відповідь або продуктивність обладнання і якість обслуговування, асоційовану з цим. Повинно бути додатково зрозуміло, що оптимальною частотою є частота перемикань в наборі доступних частот, який забезпечує задовільну або ефективну продуктивність (роботу) і асоційоване обслуговування. Додатково повинно бути зазначено, що одна або більше частот перемикань можуть дозволяти здійснити задовільну або оптимальну роботу. Щонайменше одна перевага динамічного регулювання частоти перемикань і використання оптимальної частоти полягає в тому, що сприймана якість обслуговування може бути збережена, навіть коли мобільні станції перемикають режим роботи. Передачі обслуговування на інші канали операції в межах смуги частот передачі даних (наприклад, σ3) можуть вимагати змін в частоті перемикань обслуговуючого SMPS. Повинно бути зазначено, що в групі з N частот перемикань набір частот перемикань N-G може залишатися фіксованим, в той час як частоти перемикань G (наприклад, G=1) динамічно масштабуються (змінюються). Таблиця 268 перегляду забезпечує для конкретного режиму роботи. Повинно бути зазначено, що в аспекті даного винаходу, що розглядається, коли режим роботи змінюється з першого режиму на другий режим (наприклад, UE 210 ініціює завантаження даних в режимі HSPA після голосового виклику за допомогою CDMA IX) і другий режим роботи підтримується навантаженнями в електромережі (мережі живлення), приведеній в дію ілюстративним SMPS 218J, інша оптимальна частота може бути вибрана динамічним способом з таблиці 268 перегляду або бази даних, доступної за допомогою користувацького обладнання 210, не звертаючись до часу простою UE або додаткового тестування. Крім того, якщо компонент 255 керування режимом активізує інший режим роботи (наприклад, GPS) і такий режим обумовлюється навантаженнями, такими як навантаження 2441-244P, згрупованими в іншій електромережі, наприклад електромережі N 235 N, частота перемикань SMPS, обслуговуючого цю електромережу, наприклад SMPS 218 N, може також бути евристично оптимізована за допомогою інформації, збереженої в таблиці 268 перегляду або по суті в будьякій базі даних, доступній для користувацького обладнання 210. Повинно бути зазначено, що в даному винаході, що розглядається, таблиця 268 перегляду, збережена в пам'яті 268, є ефективним інструментом низьких службових витрат і низької складності для вибору оптимальної частоти перемикань, оскільки кількість режимів, підтримуваних мобільною станцією, звичайно включає в себе декілька режимів, і оптимальні частоти можуть бути попередньо визначені за допомогою експерименту (наприклад, частотна характеристика продуктивності SMPS для навантажень в активному/неактивному стані, в якому частотна характеристика може відображати міру перешкод або їх відсутність відносно навантажень; вимоги по струму і напрузі на навантаженні і т. д.) в лабораторії або в сфері досліджень. На доповнення до вибору оптимальної частоти відповідно до режиму роботи для бездротового зв’язку компонент 255 керування режимом за допомогою процесора 275 може вибирати джерело синхронізуючих імпульсів з набору K джерел 2481-248K синхронізуючих імпульсів, щоб синхронізувати комутатор, який викликає перемикання в SMPS, який є змінним. Наприклад, джерела 2481-248K синхронізуючих імпульсів можуть бути різними кварцовими генераторами в системі, релаксаційними генераторами і т. п. Вибір джерела синхронізуючих імпульсів забезпечує гнучкість для вибору синхронізуючого сигналу з високим Q або низьким Q, щоб забезпечити оптимальну частоту . Вибір джерела синхронізуючих імпульсів звичайно впливає на структуру і вартість. Альтернативно або на доповнення, повинно бути зазначено, що вибір джерела синхронізуючих імпульсів може визначати частоту перемикань SMPS, таким чином, корелюючи вибір джерела синхронізуючих імпульсів (наприклад, 248 K) з вибором частоти перемикань. Синхронізуючі сигнали з високим Q можуть бути використані, коли спектральний відгук комутатора в SMPS може впливати на якість обслуговування (наприклад, частоту появи помилкових бітів або частоту появи помилкових блоків) для UE 210 і бажаною є висока спектральна чутливість, щоб уникнути перешкод з хвостовими частотами, асоційованими з джерелом синхронізуючих імпульсів з низьким Q. Коли великі частоти перемикань SMPS f не доступні, то менш ймовірно, що можна уникнути гармоніки синхронізуючого сигналу SMPS fn=n·f, що входить в смугу частот (n - позитивне ціле число); наприклад, в межах σJ. У такому сценарії вихідний синхронізуючий сигнал з низьким Q може бути вигідною альтернативою, оскільки деякі навантаження можуть бути більш чутливими до вузькосмугових перешкод; відповідно, більш широкі спектральні лінії джерела з низьким Q є вигідними для роботи UE 210. У одному аспекті, компонент 255 керування режимом може 9 UA 99952 C2 5 10 15 20 25 30 35 40 45 50 55 60 забезпечувати компроміс відносно коефіцієнта Q джерела синхронізуючих імпульсів (наприклад, відносно одного з джерел 2481-248K синхронізуючих імпульсів), використовуваного для збудження комутатора SMPS. Для цієї задачі компонент керування режимом може використовувати "інтелектуальний" компонент (не показаний), який може виконувати аналіз корисності (наприклад, аналіз "витрати-вигоди"), щоб визначити, чи вигідне джерело синхронізуючих імпульсів з високим Q або низьким Q для роботи мобільної станції (наприклад, UE 210). Аналіз корисності може бути автоматизований і може основуватися на методиці штучного інтелекту або машинного навчання, наприклад дерева рішень, нейронні мережі, регресивний аналіз, аналіз головних компонентів (PCA) для витягання ознаки і шаблона, кластерний аналіз, генетичний алгоритм або посилене навчання, для керування даними історії, щоб логічно виводити вигоди і витрати конкретного режиму(ів) роботи, вимоги (вимог) і умови (умов) навантаження, і т. д. Даний винахід, що розглядається, також передбачає динамічну зміну частоти перемикань f в SMPS на основі, щонайменше частково, операційних вимог навантаження (наприклад, напруги, струму при піковому навантаженні, чутливих частот) і їх змін. Таким чином, єдиний SMPS (наприклад, SMPS 2182) може приводити в дію множинні режими роботи, які вимагають різних конфігурацій навантаження. Як приклад, замість того, щоб мати один SMPS для GPS (наприклад, SMPS 2181, обслуговуючий електромережу 2351) і один SMPS для CDMA IX (наприклад, SMPS 218N, обслуговуючий електромережу 235N), єдиний SMPS може приводити в дію обидва режими (наприклад, GPS і CDMA IX) за допомогою настроювання частоти перемикань. Відповідно, щонайменше одна перевага даного винаходу, що розглядається, повинна зменшувати складність користувацького обладнання і вартість матеріалів; обидві складові частини виробничих витрат. Однак, повинно бути зазначено, що в даному винаході, що розглядається, може бути досягнутий компроміс між зменшенням кількості SMPS і одержанням різноманітності SMPS. У зв'язку з тим, що частота перемикань SMPS може динамічно регулюватися згідно з умовою(ами) навантаження, то за допомогою забезпечення множинних джерел SMPS (наприклад, 218 1-218N), конкретних груп навантажень (наприклад, 2441-244P) або конкретних електромереж вона може оптимально керуватися у визначений час (наприклад, під час синхронізації і повторної синхронізації стільника, де деякі корелятори є необхідними, щоб витягувати інформацію про розподіл інтервалів у часі і про частоту); таким чином, SMPS, асоційований з такими конкретними групами, може бути ввімкнений і вимкнений залежно від вимоги, і термінал (наприклад, UE 210) може використовувати батарею більш ефективно. На доповнення, компонент 255 керування режимом може динамічно перемикати частоту f J в SMPS 218J у відповідь на зміни в умовах навантаження (навантажень). Наприклад, коли набір навантажень або вся електромережа (наприклад, мережі 235N) працює в швидко змінному стані з високою вимогою до струму при піковому навантаженні, частота може динамічно (High ) (opt ) перемикатися, щоб забезпечувати більш високий струм, наприклад f j  f j  f (с f >0), на набір навантажень або мережу, все ще уникаючи перешкод в РЧ-схемі, асоційованій з конкретним режимом роботи. Загалом, пониження частоти перемикань SMPS для керування більш високим струмом навантаження звичайно асоціюється із зменшенням ефективності. Таким чином, динамічне регулювання частоти перемикань впливає на погіршення, в той же час уникаючи катастрофічного збою, такого як нестабільність джерела живлення. Фіг. 5 зображує ілюстративну конфігурацію 280 генераторів 285 1-285M синхронізуючого сигналу, які можуть постійно знаходитися в компоненті 255 керування режимом, який узгоджує одне або більше джерел синхронізуючих імпульсів з SMPS і полегшує вибір джерела синхронізуючих імпульсів. Зразкова конфігурація 280 ілюструє джерела 248 1-248K синхронізуючих імпульсів, приєднані до генератора 1 2481 синхронізуючого сигналу, який виводить синхронізуючий сигнал перемикання, який збуджує SMPS 1 218 1. Що стосується SMPS 2 2182 і SMPS 3 2183, вони спільно використовують генератор 2 2482 синхронізуючого сигналу як джерело збудження перемикання, яке може вибирати з джерела 1 248 1 синхронізуючих імпульсів або джерела 2 2482 синхронізуючих імпульсів. Відносно SMPS N-1 281N-1, він використовує джерело 1 2481 синхронізуючих імпульсів. У зразковій конфігурації 280 SMPS N 218N повинен використовувати джерело K синхронізуючих імпульсів без проміжного генератора синхронізуючого сигналу. Повинно бути зрозуміло, що, на доповнення до вибору джерела синхронізуючих імпульсів, генератори 285 1-285М синхронізуючого сигналу можуть модифікувати частоту джерела синхронізуючих імпульсів, наприклад, за допомогою щонайменше одного з блока цілочислового розподілу або блока дробового розподілу. Наприклад, генератор М 285 М синхронізуючого сигналу може модифікувати частоту джерела синхронізуючих імпульсів. Щонайменше дві переваги модифікації частоти джерела синхронізуючих імпульсів полягають в: 10 UA 99952 C2 5 10 15 20 25 30 35 40 45 50 55 60 (i) збільшенні динамічного діапазону (наприклад, більш високі або більш низькі смуги частот інтервалу) масштабованості частоти, передбаченого платформою SMPS 215 із змінною частотою, і (ii) генеруванні набору частот перемикань без гармонік в каналі, настроєного за допомогою набору навантажень, що обслуговується платформою SMPS 215 із змінною частотою; генеровані частоти перемикань можуть забезпечувати оптимальну ефективність по потужності цьому набору навантажень і можуть бути збережені в таблиці 268 перегляду, і можуть полегшувати вибір оптимальних частот перемикань, щоб живити набір джерел SMPS в платформі SMPS 215 із змінною частотою. Фіг. 6-8 ілюструють набір з трьох схематичних діаграм відносно ефективності по потужності, забезпеченої за допомогою SMPS, залежно від струму навантаження на трьох різних частотах перемикань і різній вхідній напрузі DC VIN. Символи-ромбики відповідають першій частоті перемикань f1, символи-квадратики відповідають другій частоті f 2, розташованій нижче, ніж перша частота, і трикутники відповідають третій частоті перемикань, розташованій нижче, ніж перша і друга частоти. Діаграми 290 (фіг. 6), 294 (фіг. 7) і 298 (фіг. 8) якісно відображають аналогічні характеристики ефективності потужності залежно від струму навантаження на різних частотах. Зокрема (i) ефективність SMPS майже зворотно пропорційна його частоті перемикань. Така поведінка загалом виникає з лінійної залежності з частотою перемикань втрат перетворення SMPS, що є спрощеним сценарієм, коли інші кількості, які впливають на ефективність або продуктивність, по суті є однаковими, (ii) максимальний струм навантаження на конкретній частоті перемикань (наприклад, 292λ, в fλ, з λ=1, 2, 3 в VIN=VMIN) збільшується із зменшенням частоти перемикань. На доповнення, більш високі вхідні напруги приводять до великих максимальних струмів навантаження, таких як 296λ при VIN=VTYP, з VTYP типовим операційним значенням напруги і 296λ при VIN=VMAX. Максимальний струм навантаження для даної частоти перемикань є показником неідеальності схеми. Звичайно більш низька частота перемикань забезпечує більш високий вихідний струм навантаження, в той же час підтримуючи регулювання; все ж, такий відгук не в змозі перешкоджати тому, щоб SMPS видавав більш високий струм навантаження на більш високій частоті перемикань згідно з характерною структурою, і коли витрати або технологія це дозволяють. Зміна частоти перемикань до більш низьких частот при некритичній роботі загалом поліпшує загальну ефективність. Фіг. 9 є блок-схемою 300 зразкового варіанта здійснення 310 користувацького обладнання, яке може динамічно вибирати і встановлювати одну або більше частот перемикань для керування споживанням потужністю за допомогою набору джерел SMPS. Електромережа(і) 315 включає в себе навантаження 318, яке забезпечує, щонайменше частково, функціональні можливості користувацького обладнання 310. Платформа SMPS 215 із змінною частотою містить набір джерел SMPS 2181-218N. Як розглянуто вище, кожний SMPS 218λ (λ=1, 2, ..., N) працює на частоті перемикань fλ, і виводить напругу , що видає потужність навантаженню(ям) 318 в електромережі(ах) 315. Може бути використаний набір джерел 245 синхронізуючих імпульсів, щоб збуджувати комутатор в одному або більше джерелах SMPS на платформі 215 із змінною частотою по суті одним і тим же способом, як розглянуто вище застосовно до користувацького обладнання 210. Аналогічно, компонент керування 255 режимом може по суті працювати таким же способом, як описано вище. На доповнення, в одному аспекті UE 310 компонент 255 керування режимом може включати в себе компонент 325 індикатора якості каналу (CQI), який може встановлювати умови радіоканалу(ів). Зокрема компонент 325 CQI може визначати спектральні властивості, такі як частота джерел перешкод (наприклад, сигнал генератора перешкод), які впливають на передачу даних і на роботу мобільного блока 310. Повинно бути зрозуміло, що в системах зв'язку дуплексної передачі з частотним розділенням, вихідний сигнал передавача може діяти як сигнал генератора перешкод. Компонент 255 індикатора якості каналу може також контролювати гілки гетеродина (LO) приймача, одержані із з'єднання SMPS (наприклад, SMPS 2 2182) і джерел 245 синхронізуючих імпульсів, або схеми джерел синхронізуючих імпульсів. Зокрема, компонент 255 CQI може визначати, чи має місце гілка LO зміщення по частоті на величину, яка дорівнює М, помноженій на частоту перемикань SMPS (наприклад, f 2); таке зміщення частоти в даному описі називається резонансом М-порядку. Повинно бути зазначено, що гілка LO з М-резонансом може критично не сприймати роботу мобільного блока (наприклад, UE 310) в присутності позасмугового сигналу генератора перешкод, приєднаного до входу приймача. Коли частота, що розділяється між гілкою LO і центральною частотою асоційованого LO (наприклад, частотою джерела синхронізуючих імпульсів, яка визначає частоту перемикань SMPS), дорівнює або є цілим кратним, частотою, що розділяється між прийнятим сигналом і позасмуговим сигналом генератора перешкод, то перетворення з пониженням частоти гілки LO в приймачі (наприклад, UE 310) може спектрально зміщати сигнал генератора перешкод в діапазон частотного спектра, 11 UA 99952 C2 5 10 15 20 25 30 35 40 45 50 55 60 в якому сигнал (наприклад, трафік або інформація керування) приймається. (Вищезазначене перетворення з пониженням частоти може здійснюватися приймачем-передавачем в UE 310, причому піднабір навантажень 318 може полегшувати роботу згаданого приймача-передавача). Таким чином, компонент 255 CQI може визначати, чи є частота, що розділяється між сигналом генератора перешкод і трафіком або сигналом керування, цілим кратним частоти перемикань SMPS, і регулювати одну або більше частот перемикання SMPS, які відповідають такій умові. Компонент 255 керування режимом, за допомогою процесора 275, може регулювати одну або більше частот перемикань; це регулювання збуджує одне або більше нерезонансних джерел SMPS і зменшує згубні впливи гілок LO, збуджених за допомогою SMPS. Зазначається, що компонент 325 CQI може визначати, чи має місце гілка LO з М-резонансом, коли обслуговування мобільної операції передається на операцію нового РЧ-каналу, або коли приймач ініціюється в обладнанні з багатьма приймачами UE. Компонент 335 керування режимом може також включати в себе компонент 335 забезпечення обслуговування, який може запобігати перериванню обслуговування (наприклад, втрачений голосовий виклик або сесію обміну даними, таку як бездротова транзакція) або підтримувати обслуговування як результат модифікацій частоти перемикань у відповідь на зміни в операційних умовах мобільного блока 310. Зокрема, компонент 335 забезпечення обслуговування може зберігати обслуговування або операцію, коли резонанс М-порядку між сигналом генератора перешкод і сигналом в каналі передачі даних приводить до регулювання частоти перемикань. Повинно бути зазначено, що в зразкових варіантах здійснення UE 210 і 310 процесор 275 сконфігурований для виконання щонайменше частини функціональних дій, наприклад, обчислень, оголошень, призначень, рішень і по суті будь-якої іншої функціональної операції, необхідної для реалізації функціональних можливостей по суті будь-якого компонента в користувацькому обладнанні. Пам'ять 265 може зберігати відповідні структури даних (наприклад, таблиці перегляду), кодові команди, алгоритми і т. п., які можуть бути використані процесором 245 при наданні користувацькому обладнанню 210 своїх функціональних можливостей. У зв'язку із зразковими системами і асоційованими аспектами, представленими і описаними вище, способи для гнучкого індикатора якості каналу, що повідомляє про те, що ці способи можуть бути реалізовані відповідно до розкритої суті винаходу, можуть бути краще оцінені з посиланнями на блок-схеми фіг. 2, 10, 11-13 і 15. З метою простоти пояснення, ці способи показані і описані як послідовність етапів, однак, повинно бути зрозуміло і оцінено, що заявлена суть винаходу не обмежується порядком етапів, оскільки деякі етапи можуть мати місце в іншому порядку і/або одночасно з іншими етапами в порівнянні з тими, які зображуються і описуються в даному описі. Крім того, можуть вимагатися не всі ілюстровані етапи для реалізації способів, описаних далі. Повинно бути зрозуміло, що функціональні можливості, асоційовані з етапами, можуть бути реалізовані програмним забезпеченням, апаратним забезпеченням, їх комбінацією або будь-яким іншим прийнятним засобом (наприклад, пристроєм, системою, процесом, компонентом...). Повинно бути додатково зрозуміло, що способи, розкриті далі і у всьому даному описі, можуть бути збережені у продукті виробництва, наприклад на зчитуваному комп'ютері носії, для полегшення транспортування і передачі таких способів на різні пристрої. Додатково, повинно бути зрозуміло, що способи можуть бути альтернативно представлені як набір взаємопов'язаних станів або подій, наприклад, в діаграмі стану. Фіг. 10 представляє послідовність операцій зразкового способу 400 для динамічної зміни частоти перемикань SMPS, який забезпечує керування споживанням потужності в бездротовому мобільному пристрої згідно з аспектами, описаними в даному описі. На етапі 410 приймається інформація про режим роботи для бездротового зв’язку. Інформація може включати в себе щонайменше одну з індикацій, яка ідентифікує режим, набір діапазонів (смуг частот), асоційованих з режимом і його роботою, або запланований канал(и) для роботи в наборі смуг частот, наприклад один або більше каналів, використовуваних для реалізації передачі даних, наприклад підтримання голосового виклику або сеансу передачі даних. У одному аспекті, інформація може бути доставлена компонентом керування режимом, таким як компонент 255, який може встановлювати режим роботи (наприклад, виклик CDMA IX, обмін даними HSPA, додаток навігації GPS...). Звичайно інформація приймається процесором (наприклад, процесором 275), сконфігурованим для обробки інформації і конфігурування роботи набору джерел SMPS (наприклад, платформи 215 імпульсного джерела живлення із змінною частотою). На етапі 420 вибирається оптимальна частота, сумісна з режимом роботи. Повинно бути зрозуміло, що режим роботи включає в себе набір смуг частот і канали, асоційовані з ними. 12 UA 99952 C2 5 10 15 20 25 30 35 40 45 50 55 60 Вибір може бути продиктований потребою уникнути втручання в РЧ-схему, або по суті в будьяку іншу схему, яка полегшує роботу мобільного пристрою в конкретному режимі роботи (наприклад, GPS, CDMA, WiMAX, радіо-IR...). У одному аспекті, вибираються частота перемикань і одержані гармоніки, щоб спектрально від'єднувати від смуги частот ЕМвипромінювання або конкретного каналу, використовуваного для роботи режиму. На етапі 430 вибирається вихідний синхронізуючий сигнал для оптимальної частоти. Залежно від операційних умов, може бути вибраний вихідний синхронізуючий сигнал, щоб зменшити витрату батареї, особливо в умовах поганої якості каналу, під час роумінгу, який звичайно включає сканування ширини смуги частот, щоб ідентифікувати прийнятну базову станцію для передачі обслуговування, або під час споживання мультимедійних потокових даних, які загалом перевантажують батарею в зв'язку з великою роботою приймача-передавача (наприклад, щоб декодувати потік даних), а також в зв'язку з використанням ресурсів відображення і звуку. Додатково, вибір джерела синхронізуючих імпульсів може бути оснований, щонайменше частково, на коефіцієнті(ах) Q синхронізуючого сигналу, який збуджує комутатор SMPS, як розглянуто вище застосовно до Фіг. 4. На етапі 440 встановлюється частота перемикань в SMPS для вибраного оптимального значення. У одному аспекті, оптимальне значення може, зокрема, регулюватися так, щоб бути сумісним з вибраним вихідним синхронізуючим сигналом, або воно може по суті модифікуватися за допомогою генератора синхронізуючого сигналу, наприклад, за допомогою блока розподілу частоти, щоб гарантувати, що частота перемикань SMPS увійде в спектральне перекриття з частотним каналом(ами) ЕМ-випромінювання, використовуваним для роботи мобільного блока. На етапі 450 досліджується зміна в режимі роботи. У одному аспекті, в зразковій системі 460 таке виявлення може бути проведене компонентом 255 керування режимом. Виявлення зміни режиму роботи повертає алгоритм на етап 410. Фіг. 11 представляє послідовність операцій зразкового способу 460, щоб вибрати оптимальну частоту перемикань для SMPS згідно з аспектами, розкритими в даному описі. На етапі 470 генерується набір частот перемикань без гармонік в каналі, настроєному операційним набором навантажень. Наприклад, генеровані частоти можуть бути збережені в елементі пам'яті, такому як таблиця 268 перегляду. Набір навантажень може бути асоційований з електронною схемою, асоційованою з функціональними можливостями приймача, специфічного для режиму роботи (наприклад, прийому і декодування радіокадрів GPS, аналого-цифрового перетворення мови в голосову сесію CDMA, генерування і модуляції пілот-сигналу(ів) для операції керування...). На етапі 475 перевіряється, чи доступні множинні частоти в генерованому наборі частот перемикань. При негативній відповіді на етапі 480 вибирається єдина доступна частота перемикань як оптимальна частота, яка оптимізує ефективність потужності, що видається набору навантажень SMPS. При позитивній відповіді на етапі 485 вибираються частота перемикань і джерело синхронізуючих імпульсів, яке оптимізує ефективність потужності, що видається за допомогою SMPS операційному набору навантажень. На етапі 490 досліджується зміна в каналі операції, асоційованому з режимом роботи. Коли канал операції змінюється, алгоритм повертається на етап 470. Фіг. 12 представляє послідовність операцій зразкового способу 500 для динамічного регулювання частоти перемикань SMPS, що забезпечує керування споживанням потужності в бездротовому мобільному пристрої відповідно до аспектів, розкритих в даному описі. У одному аспекті, зразковий спосіб 500 може служити доповненням до зразкового способу 400. На етапі 510 приймається вимога роботи для набору навантажень. Набір навантажень може включати в себе кластер навантажень із загальним функціональним виводом (наприклад, фільтрування, перетворення в цифрову форму, суматор, блок множення або блок ділення, модуляція...) або операційні вимоги. У одному аспекті, прийнята вимога роботи може включати в себе щонайменше одне з: піковий струм навантаження, діапазон напруг або величину напруги в межах діапазону, або діапазон частоти перемикань. Повинно бути зрозуміло, що частотний діапазон може бути динамічним, оскільки робота множинних приймачів в мобільному блоці може приводити до перешкод серед навантажень, або навантажень і гетеродинів. Індикація або інформація про вимогу роботи, така як піковий струм навантаження, може бути результатом змін в операційному стані набору навантажень (наприклад, 241 1-241Q) через регулювання стану роботи, наприклад від активного стану до недіючого, як у випадку, коли приймач припиняє свою роботу в мобільному блоці, від вимоги високого струму до вимоги низького струму і т. д., набору навантажень, який підтримує роботу мобільного пристрою. На етапі 520 вибираються оптимальна частота перемикань і джерело синхронізуючих імпульсів, сумісні з прийнятою вимогою роботи. На етапі 530 частота перемикань і джерело синхронізуючих імпульсів в SMPS, обслуговуючому електромережу, яка включає в себе набір навантажень, встановлюються 13 UA 99952 C2 5 10 15 20 25 30 35 рівними вибраному оптимальному значенню. На етапі 540 досліджується зміна у вимозі роботи (наприклад, піковий струм навантаження), коли виявляється зміна (звичайно процесором, що забезпечує керування набором або джерелами SMPS; наприклад процесором 275), алгоритм повертається на етап 510. Фіг. 13 є послідовністю операцій зразкового способу 600 для визначення оптимальної частоти для перемикання SMPS згідно з аспектами, описаними в даному описі. На етапі 610 одержують доступ до бази даних, що містить набір оптимальних частот перемикань для набору режимів роботи для бездротового зв’язку. У одному аспекті, база даних включає в себе таблицю перегляду (наприклад, таблицю 268 перегляду), в якій зберігається набір оптимальних частот перемикань для набору режимів роботи. Зберігання може мати місце в пам'яті 265. Таблиця перегляду може бути забезпечена виготовлювачем бездротового пристрою (наприклад, UE 210), який здатний до багаторежимної роботи (наприклад, GSM, CDMA, WCDMA, GPS, WiMAX...). Загалом генерування таблиці перегляду може бути основане, щонайменше частково, на широкому експериментуванні в лабораторних умовах для роботи або для роботи, що знаходиться в сфері досліджень. На етапі 620 витягується оптимальна частота перемикань. Фіг. 14 є послідовністю операцій зразкового способу 650 для визначення оптимальної частоти для перемикання SMPS згідно з аспектами, розкритими в даному описі. Повинно бути зрозуміло, що зразковий спосіб 650 може бути альтернативним або додатковим до зразкового способу 600. На етапі 660 набір частотвідображається на екрані залежно від набору критеріїв, асоційованих з режимом роботи для бездротового зв’язку в робочий час. Критерії можуть включати в себе щонайменше один з технічних аспектів роботи конкретного набору навантажень, наприклад вимог до пікового струму(ів) навантаження або якості обслуговування (наприклад, низька витрата батареї, низькі флуктуації при голосовому виклику, фіксована частота появи помилкових блоків...), асоційованих з такою роботою. Як приклад, критерієм може бути те, що частота не може забезпечити гармоніку по суті в будь-якому операційному частотному каналі ЕМ-випромінювання або смузі частот. Набір частот може включати в себе кожну доступну частоту перемикань, як визначений набором джерел синхронізуючих імпульсів (наприклад, джерел 2481-248К синхронізуючих імпульсів) і асоційованими генераторами синхронізуючого сигналу (наприклад, генераторами 2851-285М синхронізуючого сигналу). У одному аспекті, може бути виконаний додаток програмного забезпечення або програмноапаратного забезпечення, щоб виконати відображення на екрані під час роботи, коли ініціюється режим роботи. На етапі 670 відображена на екрані частота, яка задовольняє більшості критеріїв в наборі критеріїв, вибирається як оптимальна частота перемикань для використовуваного режиму роботи. Фіг. 15 є послідовністю операцій зразкового способу 700 для зменшення перешкод через з'єднання гетеродина і SMPS в приймачі згідно з аспектами, описаними в даному описі. На етапі 710 визначається спектральне зміщення 40 45 50 55 частоти серед сигналу перешкод і щонайменше одного з сигналу керування або трафіку. У одному аспекті, визначення може включати в себе спектральний аналіз (наприклад, аналіз розкладанням Фур’є і аналіз спектральної щільності потужності (PSD)) шуму в бездротовому середовищі, в якому працює приймач. Як приклад, сигнал генератора перешкод може мати вузький розподіл частоти, центрований на частоті генератора перешкод (vJ), яка може бути ідентифікована за допомогою аналізу PSD дискретизованої часової послідовності прийнятого сигналу. Як приклад, в системі зв'язку дуплексної передачі з частотним розділенням (FDD) сигнал генератора перешкод може бути вихідним сигналом передавача, що проникає у вхідний сигнал приймача. У такому випадку, частоти сигналу генератора перешкод і сигналу прийому можуть бути відомі в зв'язку зі структурою компонента (наприклад, компонента 255 керування режимом), який керує синхронізуючими сигналами SMPS. На етапі 720 оцінюється величина спектрального зміщення частоти, досліджуючи, чи є кратним частоти перемикань (наприклад, f N) SMPS (наприклад, SMPS 218N), який обслуговує набір навантажень (навантажень 244 1-244P), які полегшують роботу приймача (наприклад, UE 310). У позитивному випадку на етапі 730 регулюється частота перемикань (наприклад, fN) SMPS. Якщо навпаки, то алгоритм повертається на етап 710. На етапі 740 забезпечується або підтримується обслуговування відповідно до частоти перемикань SMPS, яка регулюється. Повинно бути зрозуміло, що модифікація частоти перемикань може привести до умови збою роботи, наприклад, коли регульована частота є недостатньою, щоб видавати піковий струм навантаження або задовольняти по суті будь-які операційні умови набору навантажень, використовувані в режимі роботи, які забезпечують обслуговування (наприклад, підтримують голосовий виклик або сеанс передачі даних). У одному аспекті, 14 UA 99952 C2 5 10 15 20 25 30 35 40 45 50 55 60 компонент 335 забезпечення обслуговування може зменшувати можливість такого збою в роботі. На етапі 750 досліджується, чи є доступним новий канал операції. Доступ до нового РЧканалу може виникати в результаті передачі обслуговування на нову смугу РЧ-частот або ініціації нового режиму приймача на доповнення до існуючого режиму роботи; наприклад, приймач GPS вмикається під час виклику в режимі роботи в 3G UMTS. Фіг. 16 є блок-схемою зразкового варіанта здійснення 800 системи 850 приймача (наприклад, UE 310), яка може використовувати динамічну зміну частоти перемикань в SMPS в середовищі бездротового зв’язку відповідно до одного або більше аспектів, розкритих в даному описі. У системі 850 приймача переданий модульований сигнал(и) може бути прийнятий N R антенами 8521-852R, і прийнятий сигнал від кожної антени може бути переданий на відповідний приймач-передавач (RCVR/TMTR) 8541-854R. Антени 8521-852R і приймачі-передавачі 8541-854R можуть полегшувати передачу даних в режимі передачі даних з множинними входами і множинними виходами (MIMO). Повинно бути зрозуміло, що інша реалізація передачі даних MIMO, така як багатокористувацька MIMO, однокористувацька MIMO або розподілена MIMO, може бути реалізована в приймачі 850. Кожний приймач-передавач 8541-854R приводить до необхідних умов (наприклад, фільтрує, посилює і перетворює з пониженням частоти) відповідний прийнятий сигнал, переводить приведений до необхідних умов сигнал в цифрову форму, щоб забезпечити вибірки на конкретних частотах вибірки, і додатково обробляє вибірки, щоб видавати відповідний "прийнятий" символьний потік. Повинно бути зазначено, що схема, асоційована з фільтруванням, посиленням, перетворенням з пониженням частоти, переведенням в цифрову форму і т. д., складає набір навантажень, що розрізнюється, який може бути скомпонований в наборі електромереж (наприклад, в електромережі 235 1-235N), причому такі електромережі приводяться в дію або обслуговуються набором джерел SMPS. Відповідно до аспекту даного винаходу, що розглядається, набір джерел SMPS може постійно знаходитися на платформі SMPS 885 з вибираним синхронізуючим сигналом і змінною частотою і може працювати відповідно до оптимальних умов, основаних, щонайменше частково, на вимогах струму навантаження і режимі роботи приймача, наприклад режимі для прийому і передачі інформації за допомогою приймачів-передавачів 8541-854R. Батарея 875 видає потужність платформі SMPS 885 із змінною частотою. Процесор 860 RX прийому даних одержує і обробляє N R прийнятих символьних потоків від NR приймачів-передавачів 8541-854R на основі одного або більше приймачів, що обробляють спосіб(оби), щоб видавати (наприклад, декілька приймачів-передавачів передачі, які генерують прийнятий сигнал) NT "виявлених" символьних потоків. Наприклад, такі методики обробки можуть включати в себе оцінку максимальної правдоподібності (ML), мінімальну середньоквадратичну помилку (MMSE), фільтрування обернення в нуль незначущих коефіцієнтів (ZF), фільтрування з максимальним співвідношенням об'єднання (MRC). Такі методики обробки можуть включати компонент вдалого заглушення перешкод (SIC) і можуть включати в себе обчислення прямого/зворотного швидкого перетворення (перетворень) Фур’є, або прямого/зворотного перетворення (перетворень) Адамара. Повинно бути зазначено, що схема, асоційована з реалізацією таких методик обробки, складає різні навантаження, що можуть бути частиною однією або більше електромереж, які можуть бути приведені в дію за допомогою платформи SMPS 885 із змінною частотою. Потім процесор 860 RX прийому даних демодулює, виконує зворотне перемежовування і декодує кожний виявлений символьний потік, щоб відновити дані трафіку або інформацію керування для потоку даних; компонент 880 модуляції/демодуляції (MOD/DEMOD) виконує такі операції, яким, щонайменше частково, сприяє процесор 870. Повинно бути зазначено, що навантаження можуть також бути асоційовані зі схемою, яка полегшує демодулювання, виконання зворотного перемежовування і декодування. Такі навантаження можуть бути приведені в дію джерелами SMPS в платформі 885. Повинно бути зазначено, що приймач 850 може також передавати трафік або сигнал (наприклад, пілот-сигнал, зондувальний опорний сигнал(и)). У той час як інформація про сигналізацію або про керування звичайно генерується за допомогою процесора 870, трафік звичайно генерується кінцевим користувачем, який підтримує виклик (наприклад, голосову сесію) або використовує додаток (наприклад, електронну пошту, web-браузер...). Джерело 836 даних полегшує генерування трафіку і може включати в себе інтерфейс (наприклад, мікрофон, камеру і т. д.), який захоплює інформацію, а також дані. Трафік передається на процесор TX передачі даних, який керує даними відповідно до різних методик, таких як перетворення з аналогового контенту в цифровий контент, і передає оброблені дані на компонент 880 MOD/DEMOD для генерування потоку даних або потоку, сумісного з режимом роботи (наприклад, CDMA IX, GPS, UMB), використовуваним приймачем 850 для передачі даних. 15 UA 99952 C2 5 10 15 20 25 30 35 40 45 50 55 60 Процесор 870 періодично визначає, яку матрицю попереднього кодування використовувати, причому така матриця може бути збережена в пам'яті 872. Операція попереднього кодування може також використовувати конкретну схему і асоційоване навантаження, приведене в дію платформою SMPS 885 із змінною частотою. Повинно бути зрозуміло, що процесор 870 також сконфігурований для регулювання платформи SMPS 885 із змінною частотою, що виконує кодові команди, які полегшують таку роботу. Пам'ять 872 може зберігати кодові команди на доповнення до алгоритмів, які можуть бути виконані процесором (наприклад, процесором 870), щоб надати конкретні функціональні можливості одному або більше компонентам 850 приймача. Пам'ять 872 може також зберігати структури даних і бази даних, які видають інформацію, що стосується роботи, на приймач 850. На доповнення, пам'ять 872 може включати в себе набір критеріїв, асоційованих з оптимальним режимом роботи для бездротового зв’язку, який може бути використаний для вибору оптимальної частоти перемикань для одного або більше джерел SMPS. Бази даних в пам'яті 872 включають в себе таблиці перегляду, що містять оптимальні частоти перемикань відповідно до режиму роботи і навантаження. Далі система, яка може дозволяти аспекти розкритої суті винаходу, описується застосовно до Фіг. 17. Така система може включати в себе функціональні блоки, які можуть бути функціональними блоками, що представляють функції, реалізовані процесором або електронною машиною, програмним забезпеченням або їх комбінацією (наприклад, програмноапаратним забезпеченням). Фіг. 17 ілюструє блок-схему зразкової системи 900, яка дозволяє динамічне регулювання частоти перемикань в імпульсному джерелі живлення (SMPS) відповідно до аспектів, розкритих в даному описі. Система 900 може постійно знаходитися, щонайменше частково, в мобільній станції (наприклад, UE 310) і може включати в себе логічне угрупування 910 електронних компонентів, які можуть діяти в зв'язку. У аспекті даного винаходу, що розглядається, логічне угрупування 910 включає в себе електронні компоненти 915 для прийому інформації про режим роботи для бездротового зв’язку; електронні компоненти 925 для прийому пікового струму навантаження; електронні компоненти 935 для вибору оптимальної частоти перемикань SMPS, сумісної з режимом роботи; і електронні компоненти 945 для вибору оптимальної частоти перемикань SMPS, сумісної з прийнятим піковим струмом навантаження. На доповнення, логічне угрупування 910 включає в себе електронні компоненти 955 для встановлення частоти перемикань SMPS, що дорівнює оптимальній частоті, сумісній з режимом роботи; електронні компоненти 965 для встановлення частоти перемикань SMPS, що дорівнює оптимальній частоті перемикання, сумісній з прийнятим піковим струмом навантаження; і електронні компоненти 967 для вибору джерела синхронізуючих імпульсів на основі якості. Система 900 може також включати в себе пам'ять 970, яка зберігає команди для виконання функцій, асоційованих з електронними компонентами 915, 925, 935, 945, 955, 965 і 967, а також для вимірювання або обчислення даних, які можуть генеруватися під час виконання таких функцій. У той час як показані зовнішніми відносно пам'яті 970, повинно бути зрозуміло, що один або більше електронних компонентів 915, 925, 935, 945, 955, 965 і 967 можуть існувати в пам'яті 1570. Повинно бути зрозуміло з вигодою даного розкриття, що ілюстративні аспекти описують бездротовий зв’язок, який особливо одержує вигоду з вдосконаленого вибору джерела частоти/синхронізуючих імпульсів для імпульсних джерел живлення. Однак, додатки, сумісні з аспектами, розкритими в даному описі, можуть одержувати вигоду з того, що вони не включають в себе бездротовий зв’язок. Наприклад, навантаження може бути сприйнятливим до проблем електромагнітних перешкод і сумісності на деяких частотах, які погіршують продуктивність. Компоненти пристрою можуть мати змінні вимоги потужності, які виникають без зміни в режимі передачі. Крім того, мотивації для забезпечення адекватного і ефективного джерела живлення і регулювання не повинні бути обмежені обслуговуванням портативних пристроїв. Наприклад, більш економічна структура або пристрої з меншим нагріванням можуть бути одержані кращим вибором частоти/джерела синхронізуючих імпульсів. Повинно бути зрозуміло за допомогою вигоди з попереднього опису, що в деяких аспектах даний винахід, що розглядається, забезпечує систему(и) і спосіб(оби) для динамічної зміни частот перемикань і вибору джерел синхронізуючих імпульсів імпульсних джерел живлення (джерел SMPS) в мобільній станції. Частота перемикань динамічно регулюється у відповідь на зміну в режимі роботи для бездротового зв’язку, використовуваному мобільною станцією, причому вибір додаткового режиму повинен одночасно керуватися вже використовуваним режимом(ами), на зміну в смузі частот або каналі, асоційованому з режимом роботи, або на зміну в умовах роботи набору навантажень, асоційованого з функціональними можливостями мобільного блока. Частоти перемикань джерел SMPS можуть регулюватися, щоб уникнути або 16 UA 99952 C2 5 10 15 20 25 30 35 40 45 50 55 60 зменшити радіоспотворення, що вводяться змінами, наприклад, коли гармоніка частоти перемикань потрапляє в канал, що приймається мобільною станцією, або, наприклад, змінами, коли сигнал, що здійснює перешкоди, присутній у вхідному сигналі приймача, має частотне рознесення від каналу прийому, який знаходиться поблизу гармоніки частоти перемикань. Частоти перемикань можуть бути вибрані з таблиці перегляду, яка асоціює оптимальні прийнятні частоти або частотні діапазони з різними режимами роботи, смугами частот або каналами. Альтернативно або на доповнення, прийнятні частоти можуть бути вибрані через порівняння частот перемикань, доступних для мобільного блока, залежно від набору операційних критеріїв, виражених як математичні обмеження, які повинні бути задоволені прийнятною частотою перемикань. Набір джерел синхронізуючих імпульсів може забезпечувати набір частот перемикань, які можуть регулюватися, щоб досягнути прийнятної частоти перемикань. Для реалізації програмного забезпечення методики, описані в даному описі, можуть бути реалізовані модулями (наприклад, процедурами, функціями і т. д.), які виконують функції, розкриті в даному описі. Коди програмного забезпечення або кодові команди можуть бути збережені в блоках пам'яті або на зчитуваних комп'ютером носіях пам'яті і виконуватися процесорами. Блок пам'яті, або пам'ять, може бути реалізований в процесорі або бути зовнішнім відносно процесора в тому випадку, коли він може бути приєднаний з можливістю зв'язку до процесора за допомогою різних традиційних засобів. У одному або більше зразкових варіантах здійснення описані функції можуть бути реалізовані в апаратному забезпеченні, програмному забезпеченні, програмно-апаратному забезпеченні або будь-якій їх комбінації. Якщо реалізовується в програмному забезпеченні, функції можуть бути збережені або передані як одна або більше команд або код на зчитуваний комп'ютером носій. Зчитувані комп'ютером носії включають в себе як комп'ютерні запам'ятовуючі носії, так і комунікаційні носії, що включають в себе будь-який носій, який полегшує передачу комп'ютерної програми з одного місця в інше. Запам'ятовуючі носії можуть бути будь-якими фізичними носіями, які можуть бути доступні за допомогою комп'ютера. За допомогою прикладу, а не обмеження, такі зчитувані комп'ютером носії можуть містити RAM, ROM, EEPROM, CD-ROM або інший запам'ятовуючий пристрій на оптичних дисках, запам'ятовуючий пристрій на магнітних дисках або інші магнітні запам'ятовуючі пристрої, або будь-який інший носій, який може бути використаний, щоб переносити або зберігати бажаний програмний код у формі команд або структур даних, і який може бути доступним за допомогою комп'ютера. На доповнення, будь-яке з'єднання належним чином називається зчитуваним комп'ютером носієм. Наприклад, якщо програмне забезпечення передається з вебсайта, сервера або іншого віддаленого джерела, використовуючи коаксіальний кабель, волоконнооптичний кабель, виту пару, абонентську цифрову лінію (DSL) або бездротові технології, такі як інфрачервоне випромінювання, радіо- і мікрохвилі, то цей коаксіальний кабель, волоконнооптичний кабель, вита пара, DSL або бездротові технології, такі як інфрачервоне випромінювання, радіо- і мікрохвилі, включаються у визначення носія. Диск (disk) і диск (disc), як використовуються в даному описі, включають в себе компакт-диск (CD), лазерний диск, оптичний диск, універсальний цифровий диск (DVD), дискету і диск blue-ray, де disk звичайно відтворює дані магнітним способом, в той час як disc відтворює дані оптичним чином за допомогою лазерів. Комбінації вищезазначеного повинні також бути включені в поняття зчитуваних комп'ютером носіїв. Оскільки використовуваний в даному описі термін "процесор" включає, але не обмежується цим, одноядерні процесори, одиночні процесори з можливістю програмного багатопотокового виконання, багатоядерні процесори; багатоядерні процесори з можливістю програмного багатопотокового виконання, багатоядерні процесори з апаратною багатопотоковою технологією, паралельні платформи і паралельні платформи з розподіленою спільно використовуваною пам'яттю. Додатково, процесор може стосуватися інтегральної схеми, спеціалізованої інтегральної схеми (ASIC), цифрового сигнального процесора (DSP), програмованої користувачем вентильної матриці (FPGA), програмованого логічного контролера (PLC), складного пристрою з програмованою логікою (CPLD), логіки на дискретних елементах або транзисторах, дискретних компонентів апаратного забезпечення або будь-якої їх комбінації, розробленої для виконання функцій, розкритих в даному описі. Процесори можуть використовувати наномасштаб, щоб оптимізувати використання простору або збільшити продуктивність користувацького обладнання. Процесор може також бути реалізований як комбінація обчислювальних пристроїв, наприклад комбінація DSP і мікропроцесора, множини мікропроцесорів, одного або більше мікропроцесорів застосовно до ядра DSP або будь-яка інша така конфігурація. 17 UA 99952 C2 5 10 15 20 25 Крім того, в описі, що розглядається, термін "пам'ять" стосується сховищ даних, сховищ алгоритмів і інших інформаційних сховищ, таких як, але не обмежуючись, сховища зображень, сховища цифрової музики і відео, діаграм і баз даних. Зрозуміло, що компоненти пам'яті, розкриті в даному описі, можуть бути або енергозалежною пам'яттю, або енергонезалежною пам'яттю, або можуть включати в себе як енергозалежну, так і енергонезалежну пам'ять. За допомогою ілюстрації, а не обмеження, енергонезалежна пам'ять може включати в себе постійний запам'ятовуючий пристрій (ROM), програмований ROM (PROM), електрично програмований ROM (EPROM), електрично стираний ROM (EEPROM) або флеш-пам'ять. Енергозалежна пам'ять може включати в себе оперативний запам'ятовуючий пристрій (RAM), який діє як зовнішня кеш-пам'ять. За допомогою ілюстрації, а не обмеження, RAM доступний в багатьох формах, таких як синхронний RAM (SRAM), динамічний RAM (DRAM), синхронний DRAM (SDRAM), SDRAM з подвоєною швидкість передачі даних (DDR SDRAM), вдосконалений SDRAM (ESDRAM), Synchlink DRAM (SLDRAM) і прямий RAM Rambus (DRRAM). Додатково, розкриті компоненти пам'яті систем і/або способів в даному описі призначаються, щоб включати, не будучи обмеженими, ці або будь-які інші прийнятні типи пам'яті. Те, що було описано вище, включає в себе приклади одного або більше варіантів здійснення. Звичайно, неможливо описати кожну мислиму комбінацію компонентів або методологій з метою опису вищезазначені варіанти здійснення, але фахівець в даній галузі техніки може розуміти, що можливо багато додаткових комбінацій і перестановок розкритої суті винаходу. Відповідно, розкриті варіанти здійснення призначаються, щоб охопити всі такі зміни, модифікації і варіації, які знаходяться в межах суті і обсягу прикладеної формули винаходу. Крім того, коли терміни "включає в себе", "який включає", "має" і "який має" використовуються в описі, що розглядається, такі терміни призначаються, щоб бути включеними способом, аналогічним терміну "який містить", коли термін "який містить" інтерпретується при використанні як перехідне слово у формулі винаходу. ФОРМУЛА ВИНАХОДУ 30 35 40 45 50 55 60 1. Спосіб динамічного регулювання імпульсного джерела живлення із змінюваною частотою (SMPS), причому спосіб включає етапи: визначення режиму роботи для компонента навантаження бездротового зв’язку; визначення вимоги по потужності цього режиму роботи; і вибір джерела частоти перемикань, прийнятної для SMPS, щоб привести в дію режим роботи компонента навантаження бездротового зв’язку відповідно до згаданої вимоги по потужності. 2. Спосіб за пунктом 1, який додатково включає вибір одного з множини джерел синхронізуючих імпульсів, причому кожний формує різні сигнали частоти перемикань. 3. Спосіб за пунктом 2, який додатково включає вибір джерела частоти перемикань, зокрема, за допомогою фактора якості (Q), де множина джерел синхронізуючих імпульсів містить перше і друге джерела синхронізуючих імпульсів, які мають відповідні частоти перемикань, що є прийнятними, і мають різні фактори Q. 4. Спосіб за пунктом 1, який додатково включає вибір прийнятного джерела частоти перемикань, яке підтримує стійку роботу SMPS. 5. Спосіб за пунктом 1, який додатково включає визначення вимоги по потужності, що включає піковий струм навантаження цього режиму роботи. 6. Спосіб за пунктом 1, який додатково включає визначення вимоги по потужності, що включає середній струм навантаження цього режиму роботи. 7. Спосіб за пунктом 1, який додатково включає визначення вимоги по потужності, що включає номінальну напругу або діапазон напруг цього режиму роботи. 8. Спосіб динамічного регулювання імпульсного джерела живлення із змінюваною частотою (SMPS), причому спосіб включає етапи: визначення режиму роботи для компонента навантаження бездротового зв’язку; визначення вимоги по потужності цього режиму роботи; і вибір джерела частоти перемикань, прийнятної для SMPS, щоб привести в дію режим роботи компонента навантаження бездротового зв’язку відповідно до згаданої вимоги по потужності, який додатково включає визначення вимоги по потужності, що включає чутливість по радіочастоті цього режиму роботи. 9. Спосіб за пунктом 8, який додатково включає вибір частоти перемикань, що має ціле кратне цієї частоти перемикань в межах смуги частот чутливості по радіочастоті. 10. Спосіб за пунктом 8, який додатково включає вибір частоти перемикань, що має центральну частоту в межах смуги частот чутливості по радіочастоті. 18 UA 99952 C2 5 10 15 20 25 30 35 40 45 50 55 11. Спосіб за пунктом 8, в якому чутливість по радіочастоті режиму роботи виникає через найближчі компоненти, сприйнятливі до електромагнітних перешкод. 12. Спосіб за пунктом 8, який додатково включає визначення вимоги по потужності, що включає піковий струм навантаження режиму роботи і чутливість по радіочастоті режиму роботи. 13. Спосіб за пунктом 8, який додатково включає вибір джерела синхронізуючих імпульсів, що формує спектри частот перемикань, ослаблені в чутливості по радіочастоті компонента навантаження. 14. Спосіб за пунктом 8, який додатково включає вибір змінної версії джерела синхронізуючих імпульсів. 15. Спосіб за пунктом 14, який додатково включає вибір змінної версії джерела синхронізуючих імпульсів за допомогою зміни частоти джерела синхронізуючих імпульсів, що використовує блок генератора синхронізуючого сигналу SMPS. 16. Спосіб за пунктом 15, який додатково включає зміну частоти джерела синхронізуючих імпульсів, що використовує блок генератора синхронізуючого сигналу SMPS, який містить блок ділення частоти з програмованим блоком ділення по модулю. 17. Спосіб за пунктом 1, який додатково включає етапи: визначення подальшого режиму роботи для компонента навантаження; визначення подальшої вимоги по потужності подальшого режиму роботи; і вибір іншого джерела частоти перемикань, прийнятного для SMPS, щоб привести в дію подальший режим роботи компонента навантаження відповідно до подальшої вимоги по потужності. 18. Спосіб за пунктом 1, який додатково включає етапи: визначення одночасного режиму роботи для другого компонента навантаження; визначення другої вимоги по потужності одночасного режиму роботи; і вибір іншого джерела частоти перемикань, прийнятного для другого SMPS, щоб привести в дію одночасний режим роботи другого компонента навантаження згідно з другою вимогою по потужності. 19. Спосіб за пунктом 18, в якому перший і другий SMPS ідентичні. 20. Спосіб за пунктом 1, який додатково включає визначення режиму роботи для пристрою бездротового зв’язку. 21. Спосіб за пунктом 20, який додатково включає визначення режиму роботи, що включає формат модуляції. 22. Спосіб за пунктом 21, який додатково включає визначення режиму роботи конфігурації апаратного забезпечення або програмного забезпечення, який дозволяє передачу або прийом сигналу у вибраному форматі модуляції. 23. Спосіб за пунктом 1, який додатково включає визначення вимоги по потужності за допомогою одержання доступу до збереженої структури даних перегляду. 24. Спосіб за пунктом 1, який додатково включає визначення вимоги по потужності за допомогою сприйняття параметра, пов'язаного зі споживанням потужності компонентом навантаження. 25. Спосіб динамічного регулювання імпульсного джерела живлення із змінюваною частотою (SMPS), причому спосіб включає етапи: визначення режиму роботи для компонента навантаження бездротового зв’язку; визначення вимоги по потужності цього режиму роботи; і вибір джерела частоти перемикань, прийнятної для SMPS, щоб привести в дію режим роботи компонента навантаження бездротового зв’язку відповідно до згаданої вимоги по потужності, причому частота перемикань має центральну частоту в межах смуги частот чутливості по радіочастоті, і який додатково включає визначення вимоги по потужності за допомогою сприйняття параметра, пов'язаного зі споживанням потужності. 26. Спосіб за пунктом 1, який додатково включає вибір перемикання за допомогою відображення на екрані набору доступних частот перемикань залежно від критерію прийняття; і вибору однієї частоти перемикань з набору доступних частот перемикань, яка краще усього задовольняє критерій прийому. 27. Щонайменше один процесор для динамічного регулювання імпульсного джерела живлення із змінюваною частотою (SMPS), причому згаданий щонайменше один процесор містить: перший модуль для визначення режиму роботи для компонента навантаження бездротового зв’язку; другий модуль для визначення вимоги по потужності режиму роботи; і 19 UA 99952 C2 5 10 15 20 25 30 35 40 45 50 55 третій модуль для вибору джерела частоти перемикань, прийнятного для SMPS, щоб привести в дію режим роботи компонента навантаження бездротового зв’язку відповіднодо вимоги по потужності. 28. Зчитуваний комп'ютером запам'ятовуючий носій, що містить команди, які при зчитуванні реалізують спосіб динамічного регулювання імпульсного джерела живлення із змінюваною частотою (SMPS), причому спосіб містить етапи: змушують комп'ютер визначати режим роботи для компонента навантаження бездротового зв’язку; змушують комп'ютер визначати вимогу по потужності режиму роботи; і змушують комп'ютер вибирати джерело частоти перемикань, прийнятне для SMPS, щоб привести в дію режим роботи компонента навантаження бездротового зв’язку відповідно до згаданої вимоги по потужності. 29. Пристрій для динамічного регулювання імпульсного джерела живлення із змінюваною частотою (SMPS), причому пристрій містить: засіб для визначення режиму роботи для компонента навантаження бездротового зв’язку; засіб для визначення вимоги по потужності режиму роботи; і засіб для вибору джерела частоти перемикань, прийнятного для SMPS, щоб привести в дію режим роботи компонента навантаження бездротового зв’язку відповідно до згаданої вимоги по потужності. 30. Пристрій для динамічного регулювання імпульсного джерела живлення із змінюваною частотою (SMPS), причому пристрій містить: детектор режиму для визначення режиму роботи для компонента навантаження бездротового зв’язку; компонент блока вибору частоти перемикань для визначення вимоги по потужності режиму роботи; імпульсне джерело живлення (SMPS), яке живить компонент навантаження бездротового зв’язку; і компонент блока вибору частоти перемикань для вибору джерела частоти перемикань, прийнятного для SMPS, щоб привести в дію режим роботи компонента навантаження бездротового зв’язку відповідно до згаданої вимоги по потужності. 31. Пристрій за пунктом 30, в якому компонент блока вибору частоти перемикань призначений додатково для вибору частоти перемикань за допомогою вибору одного з множини джерел синхронізуючих імпульсів. 32. Пристрій за пунктом 31, в якому компонент блока вибору частоти перемикань призначений додатково для вибору джерела частоти перемикань, зокрема, за допомогою коефіцієнта якості (Q), де множина джерел синхронізуючих імпульсів містить перше і друге джерела синхронізуючих імпульсів, які мають відповідні частоти перемикань, що є прийнятними, і мають різні коефіцієнти Q. 33. Пристрій за пунктом 30, в якому компонент блока вибору частоти перемикань призначений додатково для вибору прийнятного джерела частоти перемикань, яке підтримує стабільну роботу SMPS. 34. Пристрій за пунктом 30, в якому компонент блока вибору частоти призначений додатково для визначення вимоги по потужності, що включає піковий струм навантаження цього режиму роботи. 35. Пристрій за пунктом 30, в якому компонент блока вибору частоти перемикань призначений додатково для визначення вимоги по потужності, що включає середній струм навантаження цього режиму роботи. 36. Пристрій за пунктом 30, в якому компонент блока вибору частоти перемикань призначений додатково для визначення вимоги по потужності, що включає номінальну напругу або діапазон напруг цього режиму роботи. 37. Пристрій для динамічного регулювання імпульсного джерела живлення із змінюваною частотою (SMPS), причому пристрій містить: детектор режиму для визначення режиму роботи для компонента навантаження; компонент блока вибору частоти перемикань для визначення вимоги по потужності режиму роботи; імпульсне джерело живлення (SMPS), яке живить компонент навантаження; і компонент блока вибору частоти перемикань для вибору джерела частоти перемикань, прийнятної для SMPS, щоб привести в дію режим роботи компонента навантаження відповідно до згаданої вимоги по потужності, в якому компонент блока вибору частоти перемикань 20 UA 99952 C2 5 10 15 20 25 30 35 40 45 50 55 60 призначений додатково для компонента блока вибору частоти для визначення вимоги по потужності, що включає чутливість по радіочастоті цього режиму роботи. 38. Пристрій для динамічного регулювання імпульсного джерела живлення із змінюваною частотою (SMPS), причому пристрій містить: детектор режиму для визначення режиму роботи для компонента навантаження; компонент блока вибору частоти перемикань для визначення вимоги по потужності режиму роботи; імпульсне джерело живлення (SMPS), яке живить компонент навантаження; і компонент блока вибору частоти перемикань для вибору джерела частоти перемикань, прийнятної для SMPS, щоб привести в дію режим роботи компонента навантаження відповідно до згаданої вимоги по потужності, в якому компонент блока вибору частоти перемикань призначений додатково для вибору частоти перемикань, що має ціле кратне цієї частоти перемикань в межах смуги частот чутливості по радіочастоті. 39. Пристрій за пунктом 37, в якому компонент блока вибору частоти перемикань призначений додатково для вибору частоти перемикань, що має центральну частоту в межах смуги частот чутливості по радіочастоті. 40. Пристрій за пунктом 37, в якому чутливість по радіочастоті режиму роботи виникає через найближчі компоненти, сприйнятливі до електромагнітних перешкод. 41. Пристрій за пунктом 37, в якому компонент блока вибору частоти призначений додатково для визначення вимоги по потужності, що включає піковий струм навантаження режиму роботи і чутливість по радіочастоті цього режиму роботи. 42. Пристрій за пунктом 37, який додатково містить компонент блока вибору частоти для вибору джерела синхронізуючих імпульсів, яке формує спектри частоти перемикань, зменшені в чутливості по радіочастоті компонента навантаження. 43. Пристрій за пунктом 37, який додатково містить компонент блока вибору частоти для вибору змінної версії джерела синхронізуючих імпульсів. 44. Пристрій за пунктом 43, в якому компонент блока вибору частоти перемикань призначений додатково для вибору змінної версії джерела синхронізуючих імпульсів за допомогою зміни частоти джерела синхронізуючих імпульсів, що використовує блок генератора синхронізуючого сигналу SMPS. 45. Пристрій за пунктом 43, в якому компонент блока вибору частоти перемикань призначений додатково для зміни частоти джерела синхронізуючих імпульсів, що використовує блок генератора синхронізуючого сигналу SMPS, який містить блок ділення частоти з програмованим блоком ділення по модулю. 46. Пристрій за пунктом 30, в якому детектор режиму призначений додатково для прийому інформації про подальший режим роботи для компонента навантаження, компонент блока вибору частоти призначений додатково для визначення подальшої вимоги по потужності подальшого режиму роботи, і компонент блока вибору частоти призначений додатково для вибору іншого джерела частоти перемикань, прийнятного для SMPS, щоб привести в дію подальший режим роботи компонента навантаження відповідно до подальшої вимоги по потужності. 47. Пристрій за пунктом 30, який додатково містить: другий детектор режиму для прийому інформації про одночасний режим роботи для другого компонента навантаження; другий SMPS, який живить другий компонент навантаження; і другий компонент блока вибору частоти для визначення другої вимоги по потужності одночасного режиму роботи і для вибору іншого джерела частоти перемикань, прийнятного для другого SMPS, щоб привести в дію одночасний режим роботи другого компонента навантаження згідно з другою вимогою по потужності. 48. Пристрій за пунктом 47, в якому перший і другий SMPS ідентичні. 49. Пристрій за пунктом 30, в якому детектор режиму призначений додатково для визначення режиму роботи для пристрою бездротового зв’язку. 50. Пристрій за пунктом 49, в якому детектор режиму призначений додатково для визначення режиму роботи, що включає формат модуляції. 51. Пристрій за пунктом 50, в якому детектор режиму призначений додатково для визначення режиму роботи конфігурації апаратного забезпечення або програмного забезпечення, що дозволяє передачу або прийом сигналу у вибраному форматі модуляції. 52. Пристрій за пунктом 30, в якому компонент блока вибору частоти перемикань призначений додатково для визначення вимоги по потужності за допомогою одержання доступу до збереженої структури даних перегляду. 21 UA 99952 C2 5 10 53. Пристрій за пунктом 30, в якому компонент блока вибору частоти перемикань призначений додатково для визначення вимоги по потужності, за допомогою сприйняття параметра, пов'язаного зі споживанням потужності компонентом навантаження. 54. Пристрій за пунктом 53, в якому компонент блока вибору частоти перемикань призначений додатково для визначення вимоги по потужності за допомогою сприйняття параметра, пов'язаного зі споживанням потужності. 55. Пристрій за пунктом 30, в якому компонент блока вибору частоти перемикань призначений додатково для вибору перемикання за допомогою відображення на екрані набору доступних частот перемикань залежно від критерію прийняття; і вибору однієї частоти перемикань з набору доступних частот перемикань, яка найкраще задовольняє критерій прийому. 22 UA 99952 C2 23 UA 99952 C2 24 UA 99952 C2 25 UA 99952 C2 26 UA 99952 C2 27 UA 99952 C2 28
