Спосіб улаштування енергозберігаючого конструктивного вузла “балконна плита-зовнішня огороджувальна конструкція-плита перекриття”

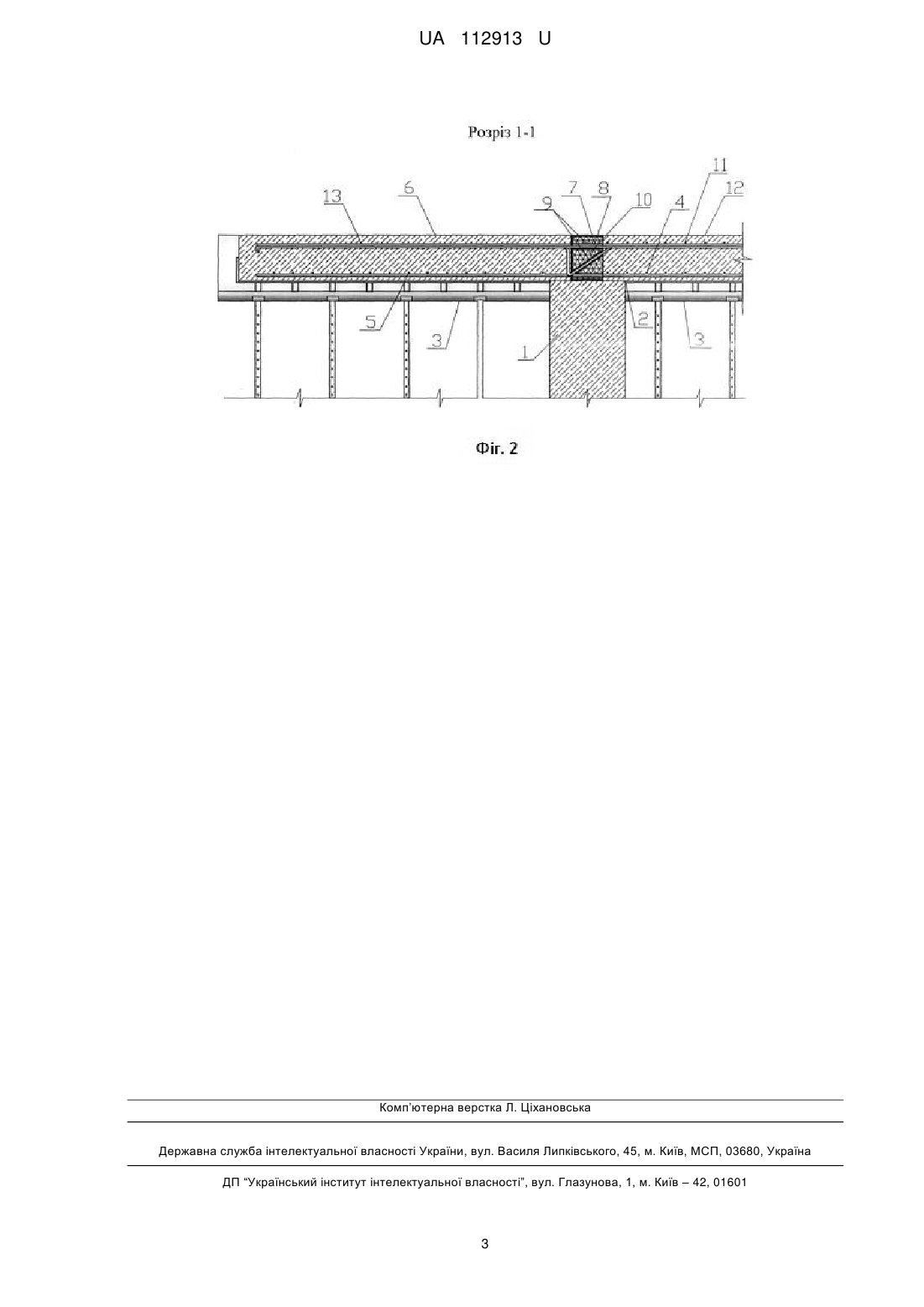

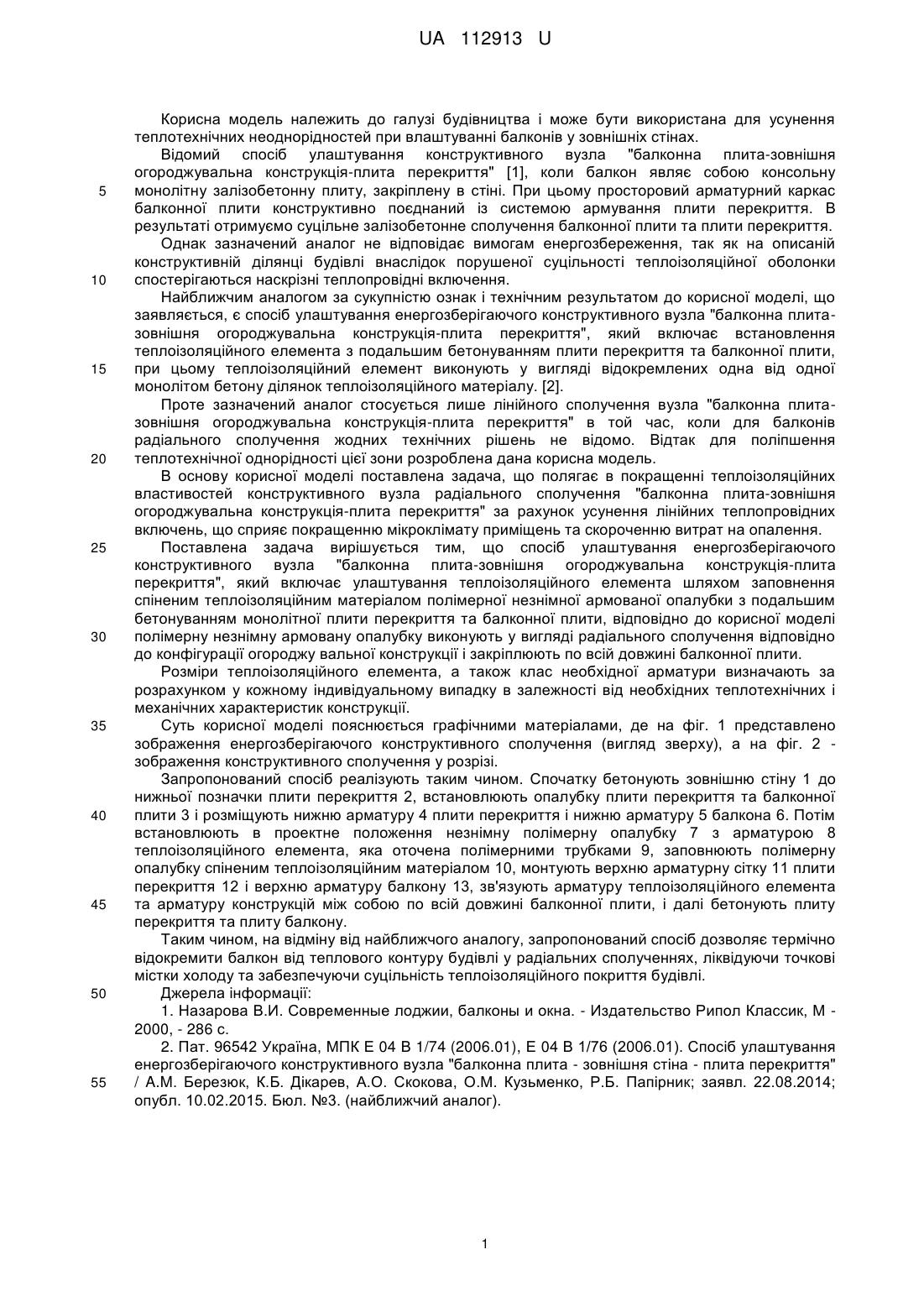

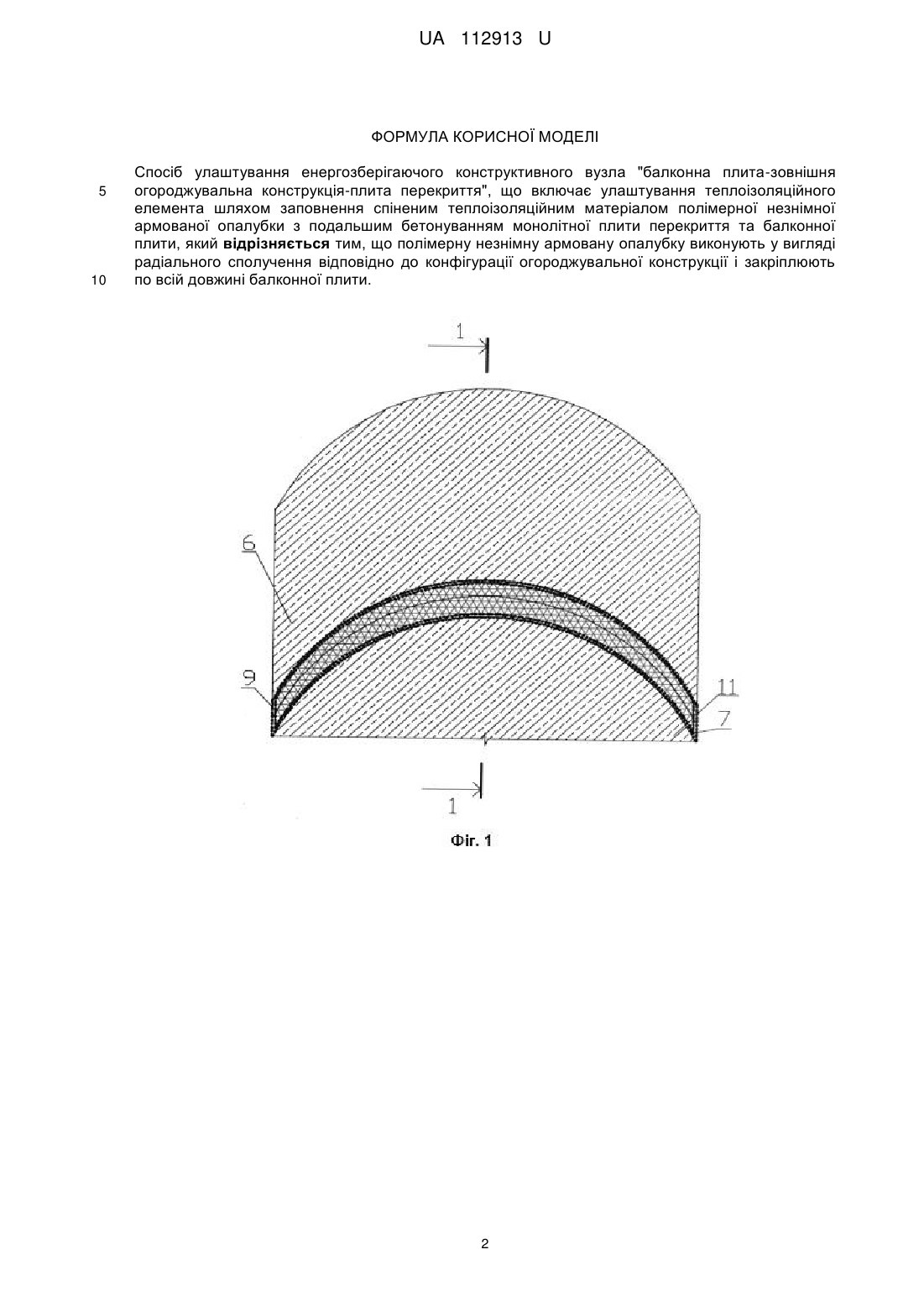

Реферат: Спосіб улаштування енергозберігаючого конструктивного вузла "балконна плита-зовнішня огороджувальна конструкція-плита перекриття" включає улаштування теплоізоляційного елемента шляхом заповнення спіненим теплоізоляційним матеріалом полімерної незнімної армованої опалубки з подальшим бетонуванням монолітної плити перекриття та балконної плити. Полімерну незнімну армовану опалубку виконують у вигляді радіального сполучення відповідно до конфігурації огороджувальної конструкції і закріплюють по всій довжині балконної плити. UA 112913 U (12) UA 112913 U UA 112913 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі будівництва і може бути використана для усунення теплотехнічних неоднорідностей при влаштуванні балконів у зовнішніх стінах. Відомий спосіб улаштування конструктивного вузла "балконна плита-зовнішня огороджувальна конструкція-плита перекриття" [1], коли балкон являє собою консольну монолітну залізобетонну плиту, закріплену в стіні. При цьому просторовий арматурний каркас балконної плити конструктивно поєднаний із системою армування плити перекриття. В результаті отримуємо суцільне залізобетонне сполучення балконної плити та плити перекриття. Однак зазначений аналог не відповідає вимогам енергозбереження, так як на описаній конструктивній ділянці будівлі внаслідок порушеної суцільності теплоізоляційної оболонки спостерігаються наскрізні теплопровідні включення. Найближчим аналогом за сукупністю ознак і технічним результатом до корисної моделі, що заявляється, є спосіб улаштування енергозберігаючого конструктивного вузла "балконна плитазовнішня огороджувальна конструкція-плита перекриття", який включає встановлення теплоізоляційного елемента з подальшим бетонуванням плити перекриття та балконної плити, при цьому теплоізоляційний елемент виконують у вигляді відокремлених одна від одної монолітом бетону ділянок теплоізоляційного матеріалу. [2]. Проте зазначений аналог стосується лише лінійного сполучення вузла "балконна плитазовнішня огороджувальна конструкція-плита перекриття" в той час, коли для балконів радіального сполучення жодних технічних рішень не відомо. Відтак для поліпшення теплотехнічної однорідності цієї зони розроблена дана корисна модель. В основу корисної моделі поставлена задача, що полягає в покращенні теплоізоляційних властивостей конструктивного вузла радіального сполучення "балконна плита-зовнішня огороджувальна конструкція-плита перекриття" за рахунок усунення лінійних теплопровідних включень, що сприяє покращенню мікроклімату приміщень та скороченню витрат на опалення. Поставлена задача вирішується тим, що спосіб улаштування енергозберігаючого конструктивного вузла "балконна плита-зовнішня огороджувальна конструкція-плита перекриття", який включає улаштування теплоізоляційного елемента шляхом заповнення спіненим теплоізоляційним матеріалом полімерної незнімної армованої опалубки з подальшим бетонуванням монолітної плити перекриття та балконної плити, відповідно до корисної моделі полімерну незнімну армовану опалубку виконують у вигляді радіального сполучення відповідно до конфігурації огороджу вальної конструкції і закріплюють по всій довжині балконної плити. Розміри теплоізоляційного елемента, а також клас необхідної арматури визначають за розрахунком у кожному індивідуальному випадку в залежності від необхідних теплотехнічних і механічних характеристик конструкції. Суть корисної моделі пояснюється графічними матеріалами, де на фіг. 1 представлено зображення енергозберігаючого конструктивного сполучення (вигляд зверху), а на фіг. 2 зображення конструктивного сполучення у розрізі. Запропонований спосіб реалізують таким чином. Спочатку бетонують зовнішню стіну 1 до нижньої позначки плити перекриття 2, встановлюють опалубку плити перекриття та балконної плити 3 і розміщують нижню арматуру 4 плити перекриття і нижню арматуру 5 балкона 6. Потім встановлюють в проектне положення незнімну полімерну опалубку 7 з арматурою 8 теплоізоляційного елемента, яка оточена полімерними трубками 9, заповнюють полімерну опалубку спіненим теплоізоляційним матеріалом 10, монтують верхню арматурну сітку 11 плити перекриття 12 і верхню арматуру балкону 13, зв'язують арматуру теплоізоляційного елемента та арматуру конструкцій між собою по всій довжині балконної плити, і далі бетонують плиту перекриття та плиту балкону. Таким чином, на відміну від найближчого аналогу, запропонований спосіб дозволяє термічно відокремити балкон від теплового контуру будівлі у радіальних сполученнях, ліквідуючи точкові містки холоду та забезпечуючи суцільність теплоізоляційного покриття будівлі. Джерела інформації: 1. Назарова В.И. Современные лоджии, балконы и окна. - Издательство Рипол Классик, М 2000, - 286 с. 2. Пат. 96542 Україна, МПК Е 04 В 1/74 (2006.01), Е 04 В 1/76 (2006.01). Спосіб улаштування енергозберігаючого конструктивного вузла "балконна плита - зовнішня стіна - плита перекриття" / A.M. Березюк, К.Б. Дікарев, А.О. Скокова, О.М. Кузьменко, Р.Б. Папірник; заявл. 22.08.2014; опубл. 10.02.2015. Бюл. №3. (найближчий аналог). 1 UA 112913 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 Спосіб улаштування енергозберігаючого конструктивного вузла "балконна плита-зовнішня огороджувальна конструкція-плита перекриття", що включає улаштування теплоізоляційного елемента шляхом заповнення спіненим теплоізоляційним матеріалом полімерної незнімної армованої опалубки з подальшим бетонуванням монолітної плити перекриття та балконної плити, який відрізняється тим, що полімерну незнімну армовану опалубку виконують у вигляді радіального сполучення відповідно до конфігурації огороджувальної конструкції і закріплюють по всій довжині балконної плити. 2 UA 112913 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
