Тертка

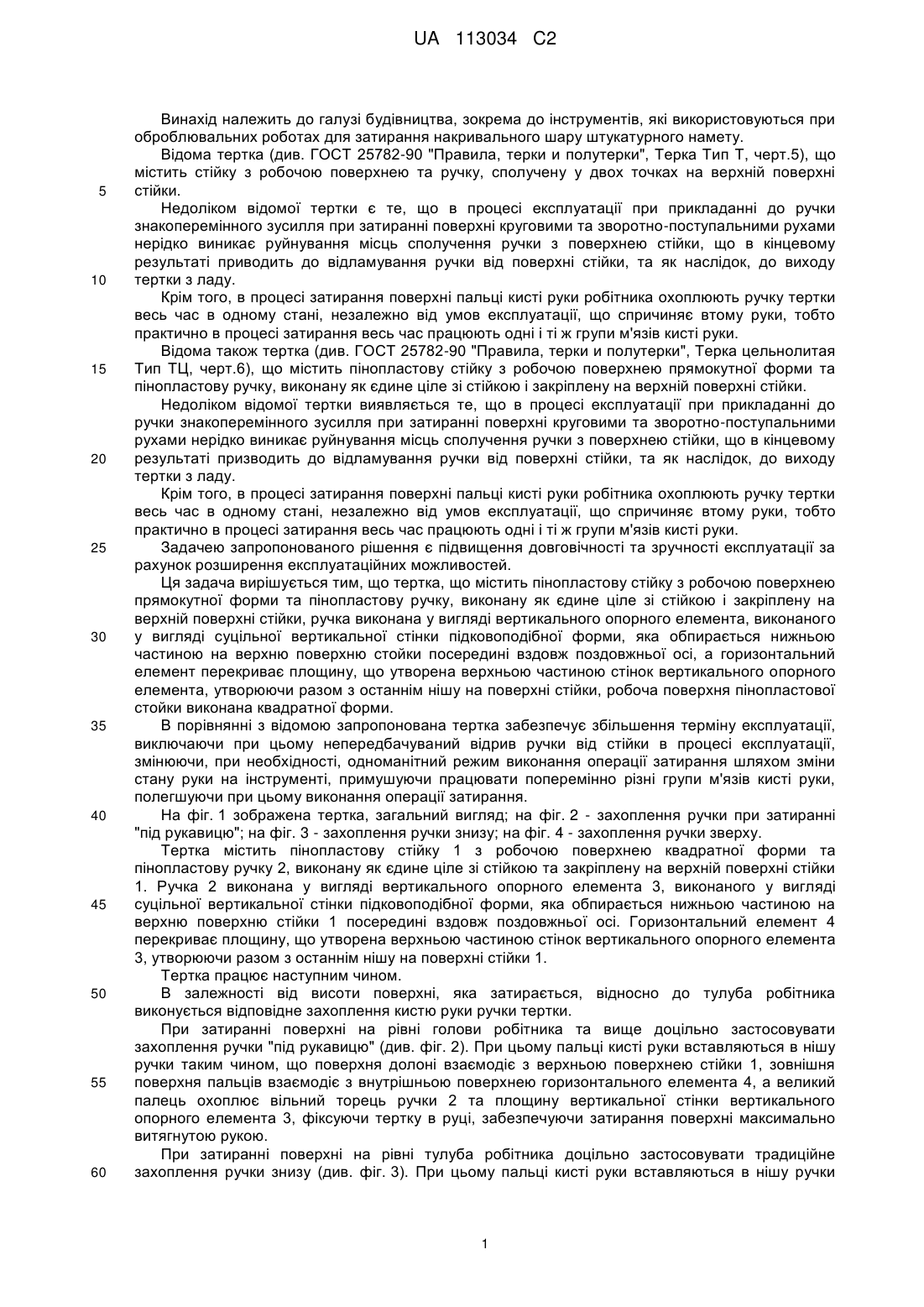

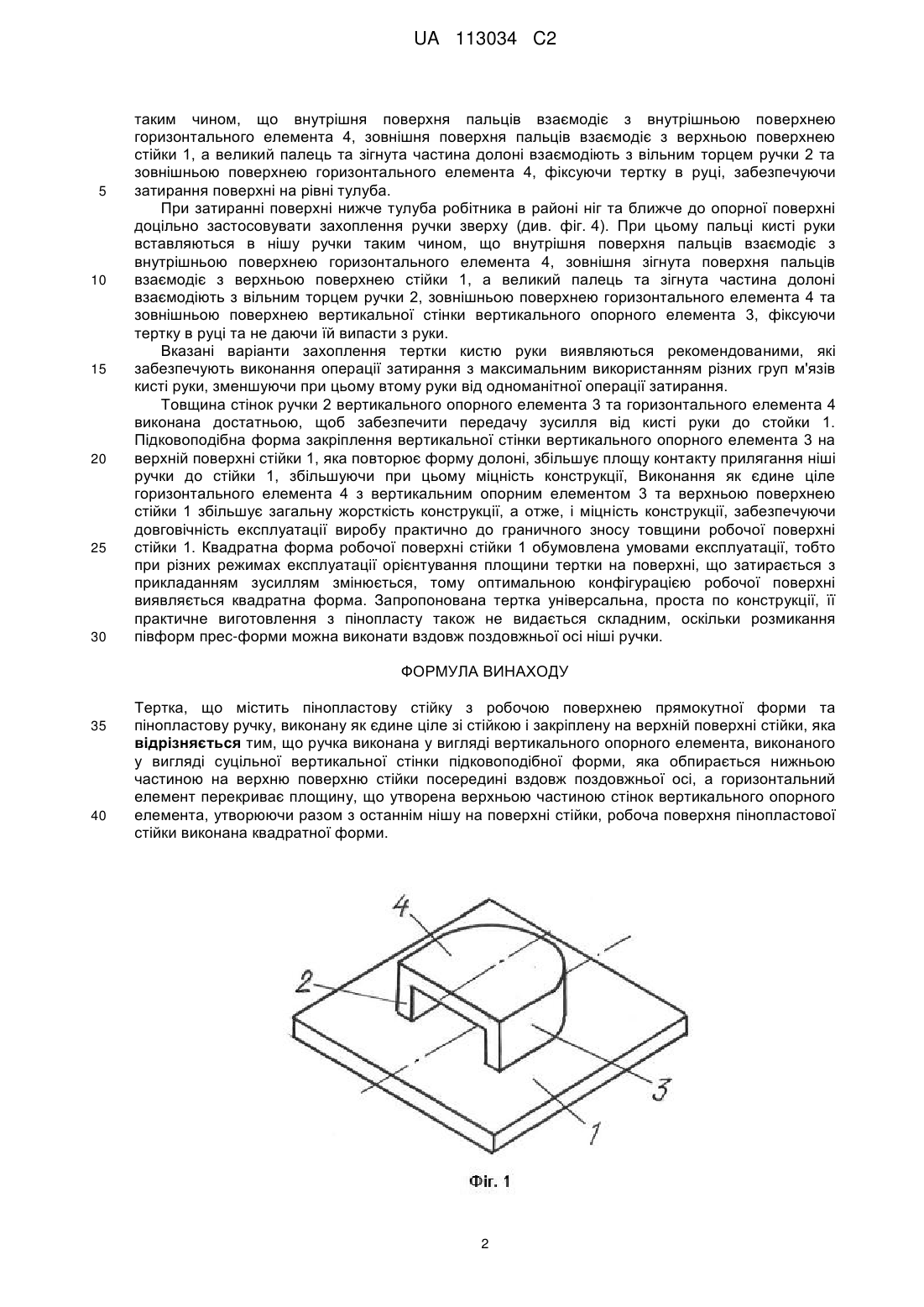

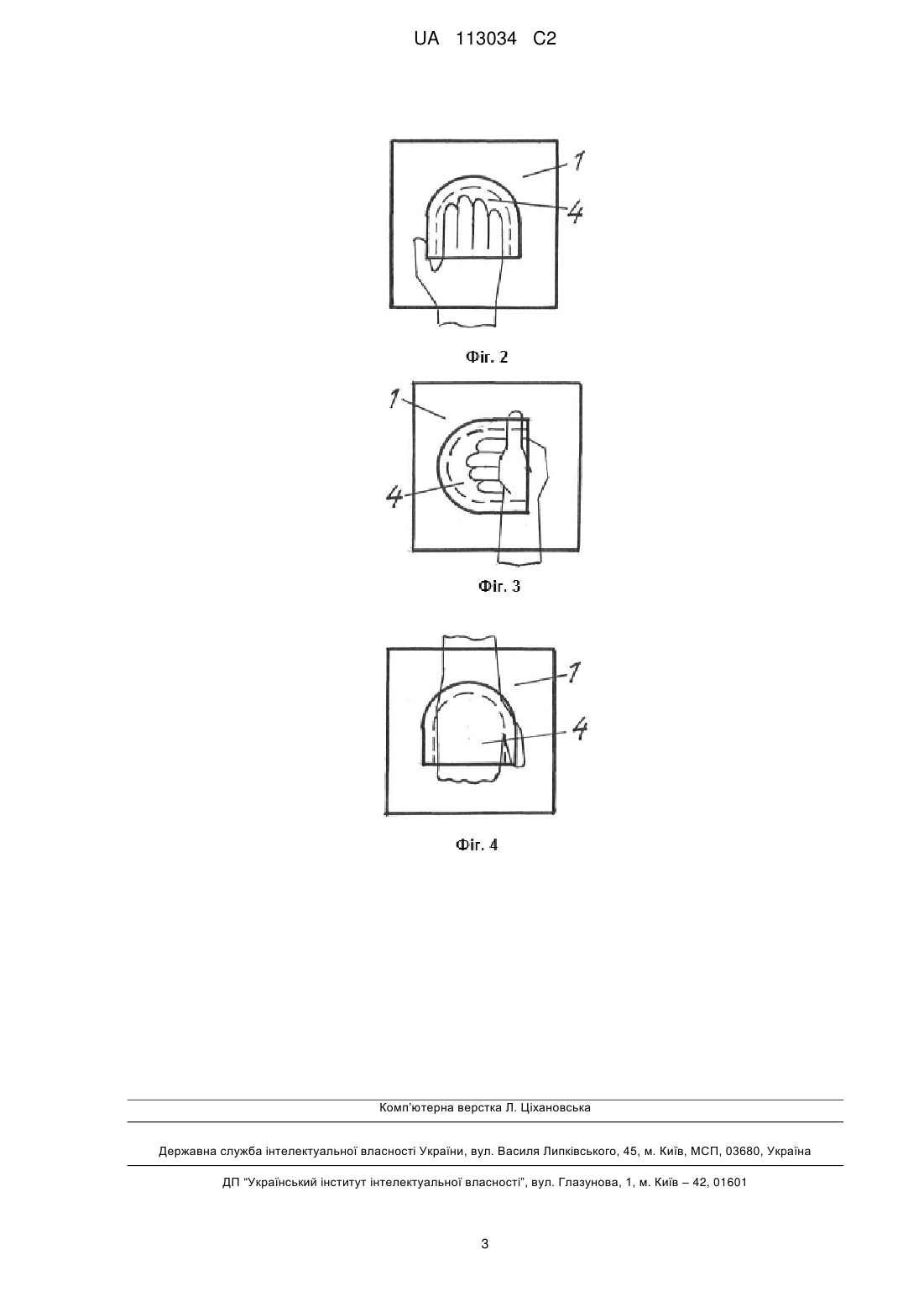

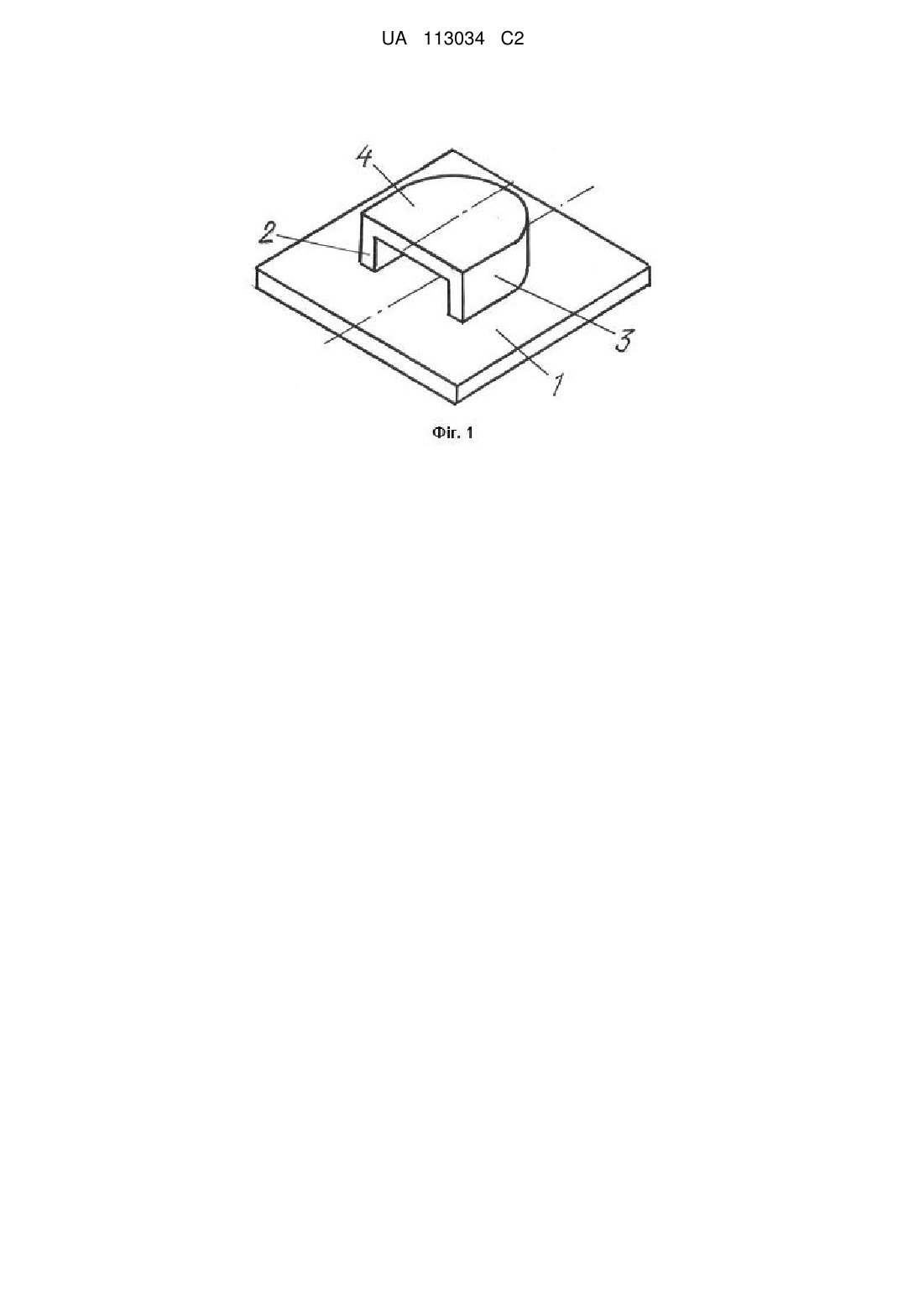

Реферат: Винахід належить до галузі будівництва, зокрема до інструментів, які використовуються при оброблювальних роботах для затирання верхнього шару штукатурного намету. Задачею запропонованого технічного рішення є підвищення довговічності та зручності експлуатації за рахунок розширення експлуатаційних можливостей. Відповідно до винаходу, тертка містить пінопластову стійку з робочою поверхнею прямокутної форми та пінопластову ручку, виконану як єдине ціле зі стійкою і закріплену на верхній поверхні стійки. Ручка виконана у вигляді вертикального опорного елемента, виконаного у вигляді суцільної вертикальної стінки підковоподібної форми, яка обпирається нижньою частиною на верхню поверхню стійки посередині вздовж поздовжньої осі. Горизонтальний елемент перекриває площину, що утворена верхньою частиною стінок вертикального опорного елемента, утворюючи разом з останнім нішу на поверхні стійки. Робоча поверхня пінопластової стійки виконана квадратної форми. UA 113034 C2 (12) UA 113034 C2 UA 113034 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід належить до галузі будівництва, зокрема до інструментів, які використовуються при оброблювальних роботах для затирання накривального шару штукатурного намету. Відома тертка (див. ГОСТ 25782-90 "Правила, терки и полутерки", Терка Тип Т, черт.5), що містить стійку з робочою поверхнею та ручку, сполучену у двох точках на верхній поверхні стійки. Недоліком відомої тертки є те, що в процесі експлуатації при прикладанні до ручки знакоперемінного зусилля при затиранні поверхні круговими та зворотно-поступальними рухами нерідко виникає руйнування місць сполучення ручки з поверхнею стійки, що в кінцевому результаті приводить до відламування ручки від поверхні стійки, та як наслідок, до виходу тертки з ладу. Крім того, в процесі затирання поверхні пальці кисті руки робітника охоплюють ручку тертки весь час в одному стані, незалежно від умов експлуатації, що спричиняє втому руки, тобто практично в процесі затирання весь час працюють одні і ті ж групи м'язів кисті руки. Відома також тертка (див. ГОСТ 25782-90 "Правила, терки и полутерки", Терка цельнолитая Тип ТЦ, черт.6), що містить пінопластову стійку з робочою поверхнею прямокутної форми та пінопластову ручку, виконану як єдине ціле зі стійкою і закріплену на верхній поверхні стійки. Недоліком відомої тертки виявляється те, що в процесі експлуатації при прикладанні до ручки знакоперемінного зусилля при затиранні поверхні круговими та зворотно-поступальними рухами нерідко виникає руйнування місць сполучення ручки з поверхнею стійки, що в кінцевому результаті призводить до відламування ручки від поверхні стійки, та як наслідок, до виходу тертки з ладу. Крім того, в процесі затирання поверхні пальці кисті руки робітника охоплюють ручку тертки весь час в одному стані, незалежно від умов експлуатації, що спричиняє втому руки, тобто практично в процесі затирання весь час працюють одні і ті ж групи м'язів кисті руки. Задачею запропонованого рішення є підвищення довговічності та зручності експлуатації за рахунок розширення експлуатаційних можливостей. Ця задача вирішується тим, що тертка, що містить пінопластову стійку з робочою поверхнею прямокутної форми та пінопластову ручку, виконану як єдине ціле зі стійкою і закріплену на верхній поверхні стійки, ручка виконана у вигляді вертикального опорного елемента, виконаного у вигляді суцільної вертикальної стінки підковоподібної форми, яка обпирається нижньою частиною на верхню поверхню стойки посередині вздовж поздовжньої осі, а горизонтальний елемент перекриває площину, що утворена верхньою частиною стінок вертикального опорного елемента, утворюючи разом з останнім нішу на поверхні стійки, робоча поверхня пінопластової стойки виконана квадратної форми. В порівнянні з відомою запропонована тертка забезпечує збільшення терміну експлуатації, виключаючи при цьому непередбачуваний відрив ручки від стійки в процесі експлуатації, змінюючи, при необхідності, одноманітний режим виконання операції затирання шляхом зміни стану руки на інструменті, примушуючи працювати поперемінно різні групи м'язів кисті руки, полегшуючи при цьому виконання операції затирання. На фіг. 1 зображена тертка, загальний вигляд; на фіг. 2 - захоплення ручки при затиранні "під рукавицю"; на фіг. 3 - захоплення ручки знизу; на фіг. 4 - захоплення ручки зверху. Тертка містить пінопластову стійку 1 з робочою поверхнею квадратної форми та пінопластову ручку 2, виконану як єдине ціле зі стійкою та закріплену на верхній поверхні стійки 1. Ручка 2 виконана у вигляді вертикального опорного елемента 3, виконаного у вигляді суцільної вертикальної стінки підковоподібної форми, яка обпирається нижньою частиною на верхню поверхню стійки 1 посередині вздовж поздовжньої осі. Горизонтальний елемент 4 перекриває площину, що утворена верхньою частиною стінок вертикального опорного елемента 3, утворюючи разом з останнім нішу на поверхні стійки 1. Тертка працює наступним чином. В залежності від висоти поверхні, яка затирається, відносно до тулуба робітника виконується відповідне захоплення кистю руки ручки тертки. При затиранні поверхні на рівні голови робітника та вище доцільно застосовувати захоплення ручки "під рукавицю" (див. фіг. 2). При цьому пальці кисті руки вставляються в нішу ручки таким чином, що поверхня долоні взаємодіє з верхньою поверхнею стійки 1, зовнішня поверхня пальців взаємодіє з внутрішньою поверхнею горизонтального елемента 4, а великий палець охоплює вільний торець ручки 2 та площину вертикальної стінки вертикального опорного елемента 3, фіксуючи тертку в руці, забезпечуючи затирання поверхні максимально витягнутою рукою. При затиранні поверхні на рівні тулуба робітника доцільно застосовувати традиційне захоплення ручки знизу (див. фіг. 3). При цьому пальці кисті руки вставляються в нішу ручки 1 UA 113034 C2 5 10 15 20 25 30 таким чином, що внутрішня поверхня пальців взаємодіє з внутрішньою поверхнею горизонтального елемента 4, зовнішня поверхня пальців взаємодіє з верхньою поверхнею стійки 1, а великий палець та зігнута частина долоні взаємодіють з вільним торцем ручки 2 та зовнішньою поверхнею горизонтального елемента 4, фіксуючи тертку в руці, забезпечуючи затирання поверхні на рівні тулуба. При затиранні поверхні нижче тулуба робітника в районі ніг та ближче до опорної поверхні доцільно застосовувати захоплення ручки зверху (див. фіг. 4). При цьому пальці кисті руки вставляються в нішу ручки таким чином, що внутрішня поверхня пальців взаємодіє з внутрішньою поверхнею горизонтального елемента 4, зовнішня зігнута поверхня пальців взаємодіє з верхньою поверхнею стійки 1, а великий палець та зігнута частина долоні взаємодіють з вільним торцем ручки 2, зовнішньою поверхнею горизонтального елемента 4 та зовнішньою поверхнею вертикальної стінки вертикального опорного елемента 3, фіксуючи тертку в руці та не даючи їй випасти з руки. Вказані варіанти захоплення тертки кистю руки виявляються рекомендованими, які забезпечують виконання операції затирання з максимальним використанням різних груп м'язів кисті руки, зменшуючи при цьому втому руки від одноманітної операції затирання. Товщина стінок ручки 2 вертикального опорного елемента 3 та горизонтального елемента 4 виконана достатньою, щоб забезпечити передачу зусилля від кисті руки до стойки 1. Підковоподібна форма закріплення вертикальної стінки вертикального опорного елемента 3 на верхній поверхні стійки 1, яка повторює форму долоні, збільшує площу контакту прилягання ніші ручки до стійки 1, збільшуючи при цьому міцність конструкції, Виконання як єдине ціле горизонтального елемента 4 з вертикальним опорним елементом 3 та верхньою поверхнею стійки 1 збільшує загальну жорсткість конструкції, а отже, і міцність конструкції, забезпечуючи довговічність експлуатації виробу практично до граничного зносу товщини робочої поверхні стійки 1. Квадратна форма робочої поверхні стійки 1 обумовлена умовами експлуатації, тобто при різних режимах експлуатації орієнтування площини тертки на поверхні, що затирається з прикладанням зусиллям змінюється, тому оптимальною конфігурацією робочої поверхні виявляється квадратна форма. Запропонована тертка універсальна, проста по конструкції, її практичне виготовлення з пінопласту також не видається складним, оскільки розмикання півформ прес-форми можна виконати вздовж поздовжньої осі ніші ручки. ФОРМУЛА ВИНАХОДУ 35 40 Тертка, що містить пінопластову стійку з робочою поверхнею прямокутної форми та пінопластову ручку, виконану як єдине ціле зі стійкою і закріплену на верхній поверхні стійки, яка відрізняється тим, що ручка виконана у вигляді вертикального опорного елемента, виконаного у вигляді суцільної вертикальної стінки підковоподібної форми, яка обпирається нижньою частиною на верхню поверхню стійки посередині вздовж поздовжньої осі, а горизонтальний елемент перекриває площину, що утворена верхньою частиною стінок вертикального опорного елемента, утворюючи разом з останнім нішу на поверхні стійки, робоча поверхня пінопластової стійки виконана квадратної форми. 2 UA 113034 C2 Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
