Дискова тертка для розтирання і нарізки овочів

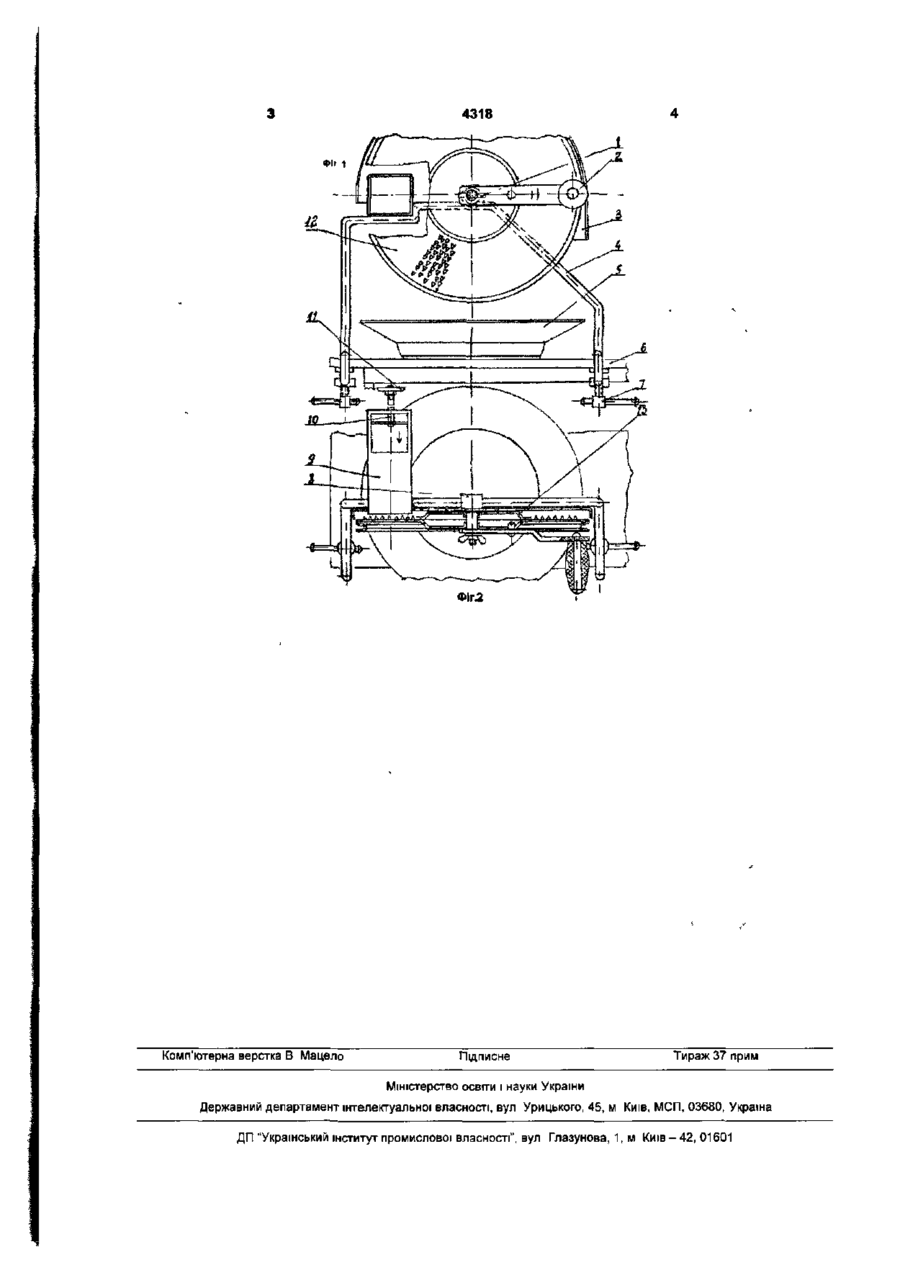

Дискова тертка для розтирання та подрібнення овочів, що включає раму з віссю, на яку насаджений диск з насічкою, екран та механізм подачі овочів до тертки, до диска кріпиться рукоятка для його обертання. Корисна модель відноситься до харчового машинобудування, точніше де виробництва кухонного обладнання. Цей принцип може бути використаний у цукровій промисловості та приготуванні кормів в тваринництві. З області техніки ВІДОМІ різні звичайні тертки та кухонні комбайни, що базуються на однаковому принципі, тобто русі овочів відносно тертки. Недоліком звичайних терток і таких комбайнів є низька продуктивність подрібнення, оскільки існує холостий хід, а також можливість поранення рук І нігтів працюючого. Близьких по технічній сутності роторних терток не знайдено. Технічка задача, розв'язувана данною корисною моделлю, заключається в тому, щоб створити просту в виготовленні і користуванні високопродуктивний, безпечний кухонний прилад для натирання та подрібнення різних овочів і фруктів. Ця задача вирішується тим, що дискова тертка включає раму з привареними до неї' віссю та подаючим механізмом, а також екран, рукоятку та диск з насічкою. Дана корисна модель пояснюється креслен ням, де на Фіг 1, 2 зображена й головній проекції' і в розрізі дискова тертка, прикріплена до столу, під котру підставлена тарілка для збору потерта овочів. Тертка складається з рами 4 вигнутої з прутка або трубки, до якої приварені вісь 8 І подаюча труба 9 На вісь 8 насаджується диск 12 з насічкою, а для жорсткості зиск укріплений накладкою 13. На вісь насаджується рукоятка 2, котра закріплюється разом а писком гайкою 1. Рама 4 закріплюється на столі двома гвинтовими зажимами 7 /по принципу м'ясорубки/ Диск закривається екраном 3, який служить як захист від розбризкування під час тертя і як захист рук від випадкового поранення. Диском тертка працює таким чином: під закріплену тертку на столі ставиться тарілка 5. В отвір подаючого механізму 9 накладають порізані і очищені овочі, коли шток 10 віддалений в крайнє положення від диска. Овочі штоком подають до тертки і легко притискають до неї. Права рука обертає диск рукояткою 2. Овочі швидко розтираються і їх треба поновити. 00 0> 4318 ФІГ 1 ФІГ2 Комп'ютерна верстка В Мацело Підписне Тираж 37 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м Київ - 42, 01601
