Пристрій для формування границь послідовностей

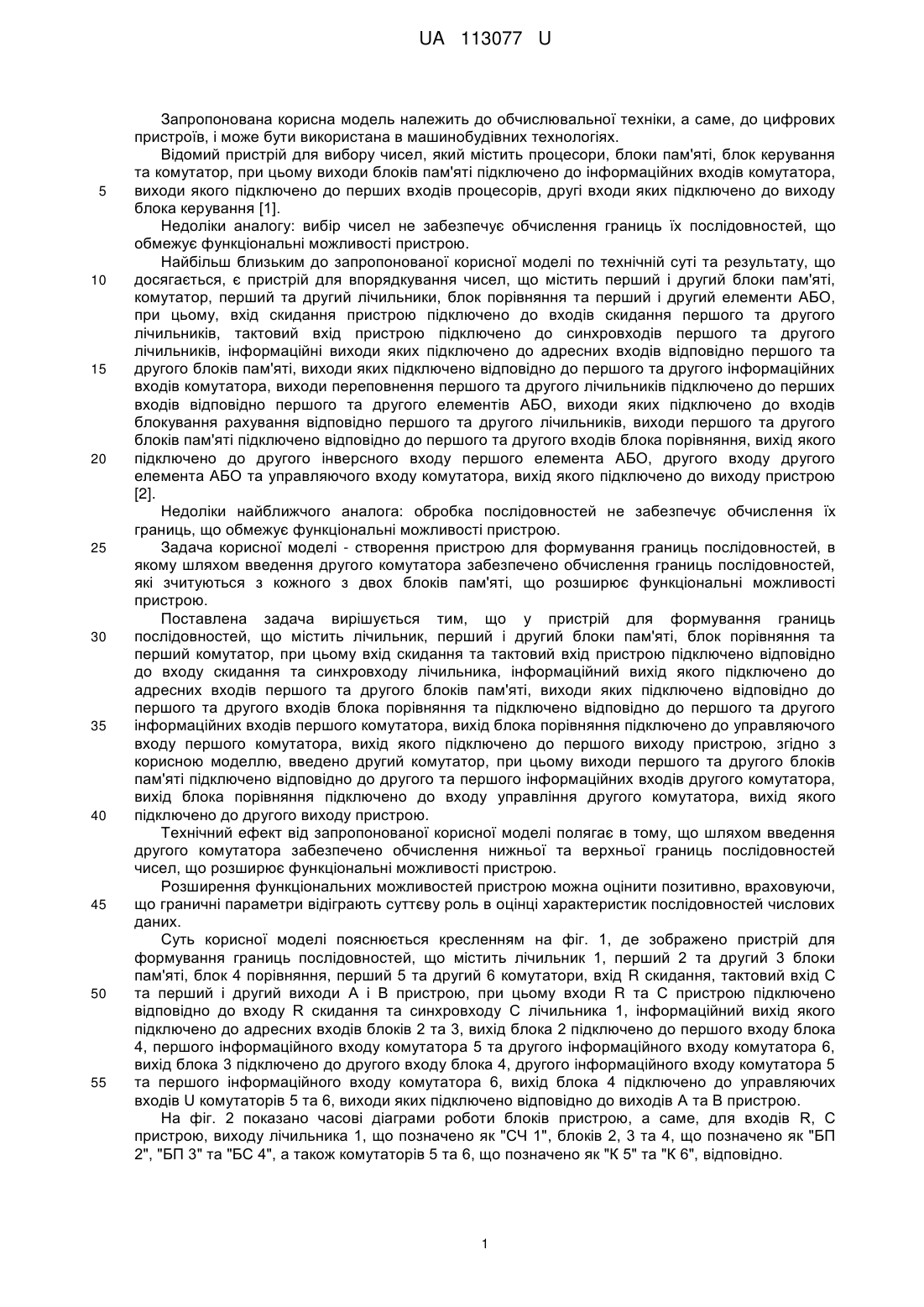

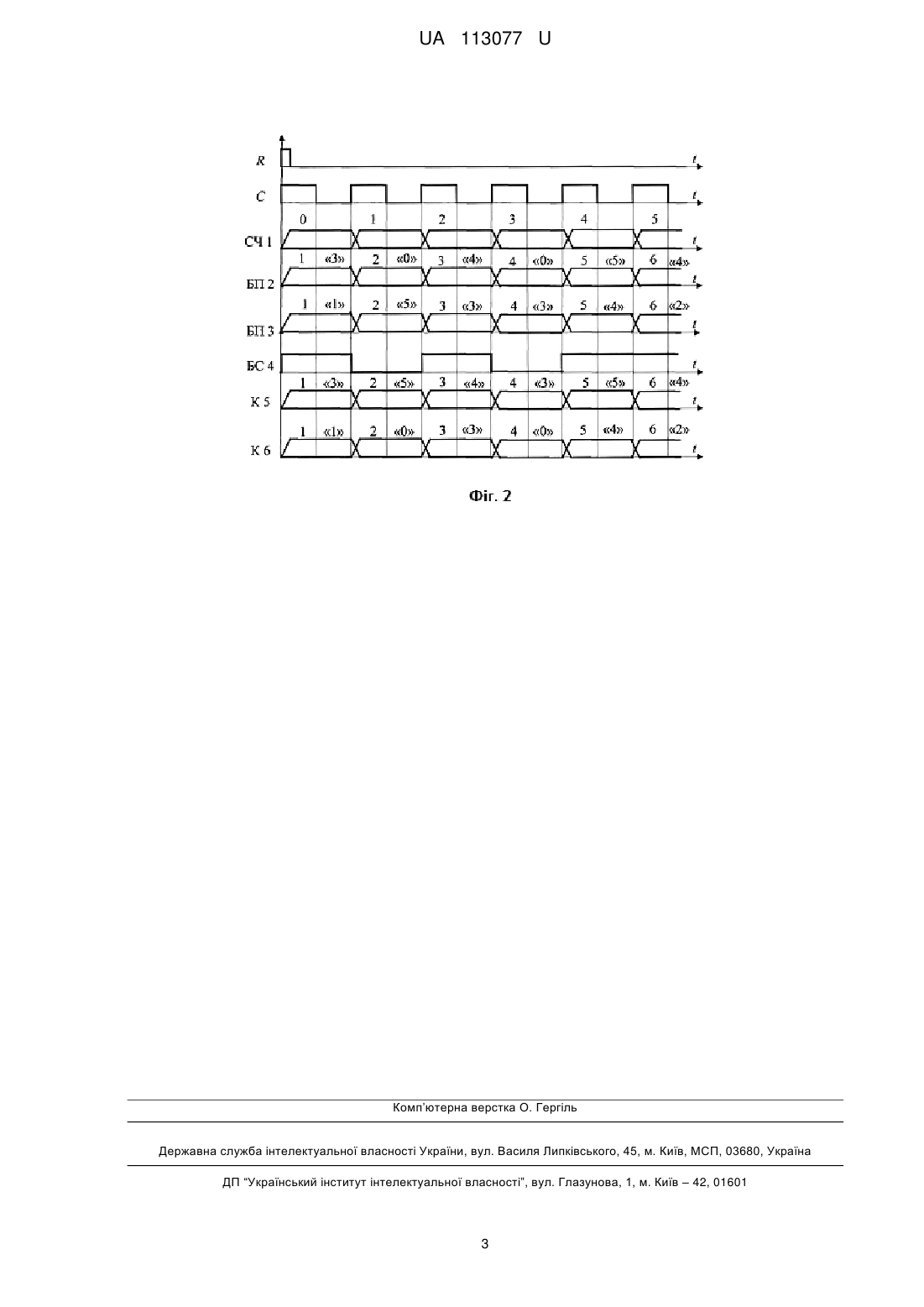

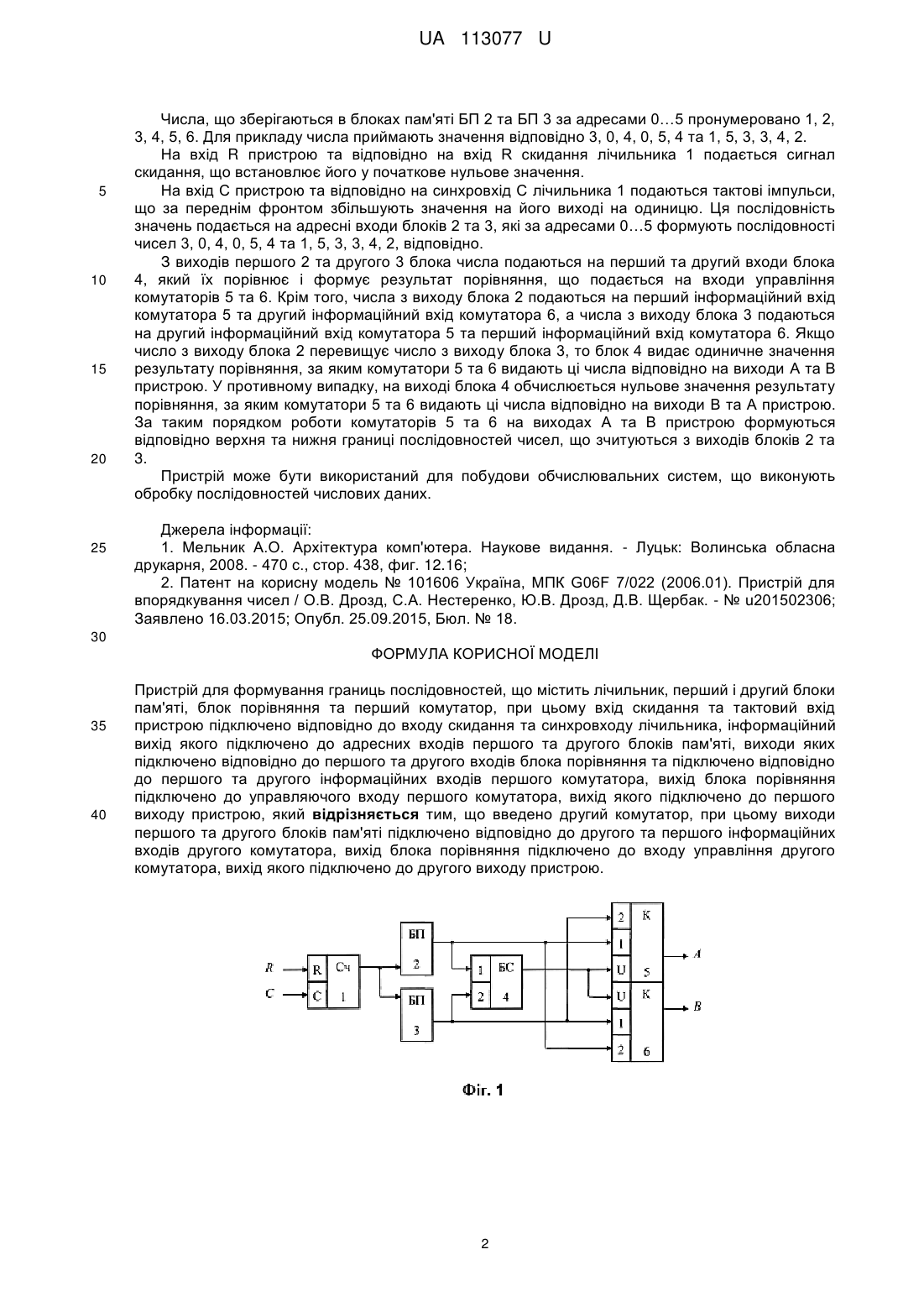

Реферат: Пристрій для формування границь послідовностей містить лічильник, перший і другий блоки пам'яті, блок порівняння та перший комутатор. Вхід скидання та тактовий вхід пристрою підключено відповідно до входу скидання та синхровходу лічильника, інформаційний вихід якого підключено до адресних входів першого та другого блоків пам'яті, виходи яких підключено відповідно до першого та другого входів блока порівняння та підключено відповідно до першого та другого інформаційних входів першого комутатора. Вихід блока порівняння підключено до управляючого входу першого комутатора, вихід якого підключено до першого виходу пристрою. Введено другий комутатор, при цьому виходи першого та другого блоків пам'яті підключено відповідно до другого та першого інформаційних входів другого комутатора. Вихід блока порівняння підключено до входу управління другого комутатора, вихід якого підключено до другого виходу пристрою. UA 113077 U (54) ПРИСТРІЙ ДЛЯ ФОРМУВАННЯ ГРАНИЦЬ ПОСЛІДОВНОСТЕЙ UA 113077 U UA 113077 U 5 10 15 20 25 30 35 40 45 50 55 Запропонована корисна модель належить до обчислювальної техніки, а саме, до цифрових пристроїв, і може бути використана в машинобудівних технологіях. Відомий пристрій для вибору чисел, який містить процесори, блоки пам'яті, блок керування та комутатор, при цьому виходи блоків пам'яті підключено до інформаційних входів комутатора, виходи якого підключено до перших входів процесорів, другі входи яких підключено до виходу блока керування [1]. Недоліки аналогу: вибір чисел не забезпечує обчислення границь їх послідовностей, що обмежує функціональні можливості пристрою. Найбільш близьким до запропонованої корисної моделі по технічній суті та результату, що досягається, є пристрій для впорядкування чисел, що містить перший і другий блоки пам'яті, комутатор, перший та другий лічильники, блок порівняння та перший і другий елементи АБО, при цьому, вхід скидання пристрою підключено до входів скидання першого та другого лічильників, тактовий вхід пристрою підключено до синхровходів першого та другого лічильників, інформаційні виходи яких підключено до адресних входів відповідно першого та другого блоків пам'яті, виходи яких підключено відповідно до першого та другого інформаційних входів комутатора, виходи переповнення першого та другого лічильників підключено до перших входів відповідно першого та другого елементів АБО, виходи яких підключено до входів блокування рахування відповідно першого та другого лічильників, виходи першого та другого блоків пам'яті підключено відповідно до першого та другого входів блока порівняння, вихід якого підключено до другого інверсного входу першого елемента АБО, другого входу другого елемента АБО та управляючого входу комутатора, вихід якого підключено до виходу пристрою [2]. Недоліки найближчого аналога: обробка послідовностей не забезпечує обчислення їх границь, що обмежує функціональні можливості пристрою. Задача корисної моделі - створення пристрою для формування границь послідовностей, в якому шляхом введення другого комутатора забезпечено обчислення границь послідовностей, які зчитуються з кожного з двох блоків пам'яті, що розширює функціональні можливості пристрою. Поставлена задача вирішується тим, що у пристрій для формування границь послідовностей, що містить лічильник, перший і другий блоки пам'яті, блок порівняння та перший комутатор, при цьому вхід скидання та тактовий вхід пристрою підключено відповідно до входу скидання та синхровходу лічильника, інформаційний вихід якого підключено до адресних входів першого та другого блоків пам'яті, виходи яких підключено відповідно до першого та другого входів блока порівняння та підключено відповідно до першого та другого інформаційних входів першого комутатора, вихід блока порівняння підключено до управляючого входу першого комутатора, вихід якого підключено до першого виходу пристрою, згідно з корисною моделлю, введено другий комутатор, при цьому виходи першого та другого блоків пам'яті підключено відповідно до другого та першого інформаційних входів другого комутатора, вихід блока порівняння підключено до входу управління другого комутатора, вихід якого підключено до другого виходу пристрою. Технічний ефект від запропонованої корисної моделі полягає в тому, що шляхом введення другого комутатора забезпечено обчислення нижньої та верхньої границь послідовностей чисел, що розширює функціональні можливості пристрою. Розширення функціональних можливостейпристрою можна оцінити позитивно, враховуючи, що граничні параметри відіграють суттєву роль в оцінці характеристик послідовностей числових даних. Суть корисної моделі пояснюється кресленням на фіг. 1, де зображено пристрій для формування границь послідовностей, що містить лічильник 1, перший 2 та другий 3 блоки пам'яті, блок 4 порівняння, перший 5 та другий 6 комутатори, вхід R скидання, тактовий вхід С та перший і другий виходи А і В пристрою, при цьому входи R та С пристрою підключено відповідно до входу R скидання та синхровходу С лічильника 1, інформаційний вихід якого підключено до адресних входів блоків 2 та 3, вихід блока 2 підключено до першого входу блока 4, першого інформаційного входу комутатора 5 та другого інформаційного входу комутатора 6, вихід блока 3 підключено до другого входу блока 4, другого інформаційного входу комутатора 5 та першого інформаційного входу комутатора 6, вихід блока 4 підключено до управляючих входів U комутаторів 5 та 6, виходи яких підключено відповідно до виходів А та В пристрою. На фіг. 2 показано часові діаграми роботи блоків пристрою, а саме, для входів R, С пристрою, виходу лічильника 1, що позначено як "СЧ 1", блоків 2, 3 та 4, що позначено як "БП 2", "БП 3" та "БС 4", а також комутаторів 5 та 6, що позначено як "К 5" та "К 6", відповідно. 1 UA 113077 U 5 10 15 20 25 Числа, що зберігаються в блоках пам'яті БП 2 та БП 3 за адресами 0…5 пронумеровано 1, 2, 3, 4, 5, 6. Для прикладу числа приймають значення відповідно 3, 0, 4, 0, 5, 4 та 1, 5, 3, 3, 4, 2. На вхід R пристрою та відповідно на вхід R скидання лічильника 1 подається сигнал скидання, що встановлює його у початкове нульове значення. На вхід С пристрою та відповідно на синхровхід С лічильника 1 подаються тактові імпульси, що за переднім фронтом збільшують значення на його виході на одиницю. Ця послідовність значень подається на адресні входи блоків 2 та 3, які за адресами 0…5 формують послідовності чисел 3, 0, 4, 0, 5, 4 та 1, 5, 3, 3, 4, 2, відповідно. З виходів першого 2 та другого 3 блока числа подаються на перший та другий входи блока 4, який їх порівнює і формує результат порівняння, що подається на входи управління комутаторів 5 та 6. Крім того, числа з виходу блока 2 подаються на перший інформаційний вхід комутатора 5 та другий інформаційний вхід комутатора 6, а числа з виходу блока 3 подаються на другий інформаційний вхід комутатора 5 та перший інформаційний вхід комутатора 6. Якщо число з виходу блока 2 перевищує число з виходу блока 3, то блок 4 видає одиничне значення результату порівняння, за яким комутатори 5 та 6 видають ці числа відповідно на виходи А та В пристрою. У противному випадку, на виході блока 4 обчислюється нульове значення результату порівняння, за яким комутатори 5 та 6 видають ці числа відповідно на виходи В та А пристрою. За таким порядком роботи комутаторів 5 та 6 на виходах А та В пристрою формуються відповідно верхня та нижня границі послідовностей чисел, що зчитуються з виходів блоків 2 та 3. Пристрій може бути використаний для побудови обчислювальних систем, що виконують обробку послідовностей числових даних. Джерела інформації: 1. Мельник А.О. Архітектура комп'ютера. Наукове видання. - Луцьк: Волинська обласна друкарня, 2008. - 470 с., стор. 438, фиг. 12.16; 2. Патент на корисну модель № 101606 Україна, МПК G06F 7/022 (2006.01). Пристрій для впорядкування чисел / О.В. Дрозд, С.А. Нестеренко, Ю.В. Дрозд, Д.В. Щербак. - № u201502306; Заявлено 16.03.2015; Опубл. 25.09.2015, Бюл. № 18. 30 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 40 Пристрій для формування границь послідовностей, що містить лічильник, перший і другий блоки пам'яті, блок порівняння та перший комутатор, при цьому вхід скидання та тактовий вхід пристрою підключено відповідно до входу скидання та синхровходу лічильника, інформаційний вихід якого підключено до адресних входів першого та другого блоків пам'яті, виходи яких підключено відповідно до першого та другого входів блока порівняння та підключено відповідно до першого та другого інформаційних входів першого комутатора, вихід блока порівняння підключено до управляючого входу першого комутатора, вихід якого підключено до першого виходу пристрою, який відрізняється тим, що введено другий комутатор, при цьому виходи першого та другого блоків пам'яті підключено відповідно до другого та першого інформаційних входів другого комутатора, вихід блока порівняння підключено до входу управління другого комутатора, вихід якого підключено до другого виходу пристрою. 2 UA 113077 U Комп’ютерна верстка О. Гергіль Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
