Очисник головок коренеплодів

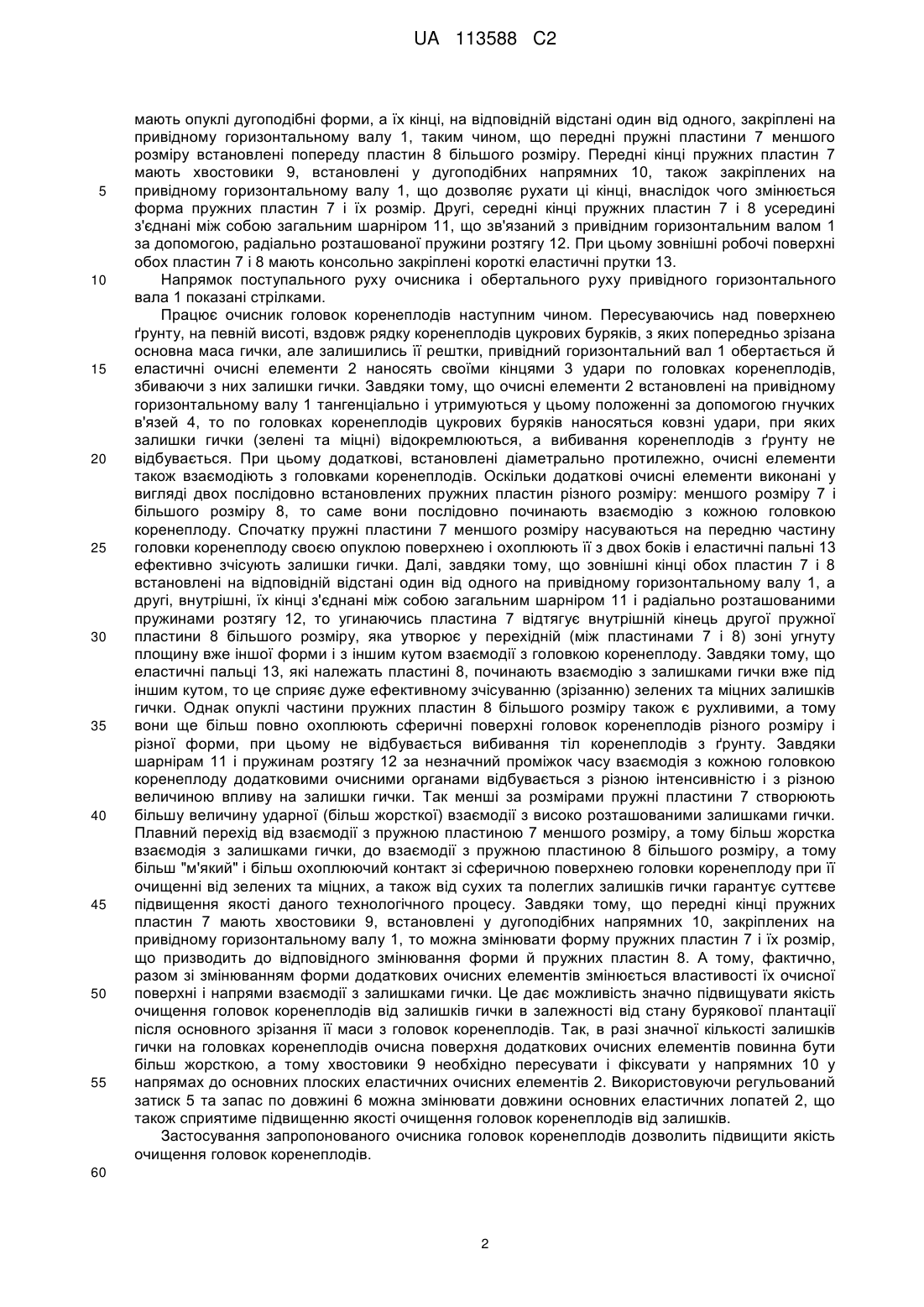

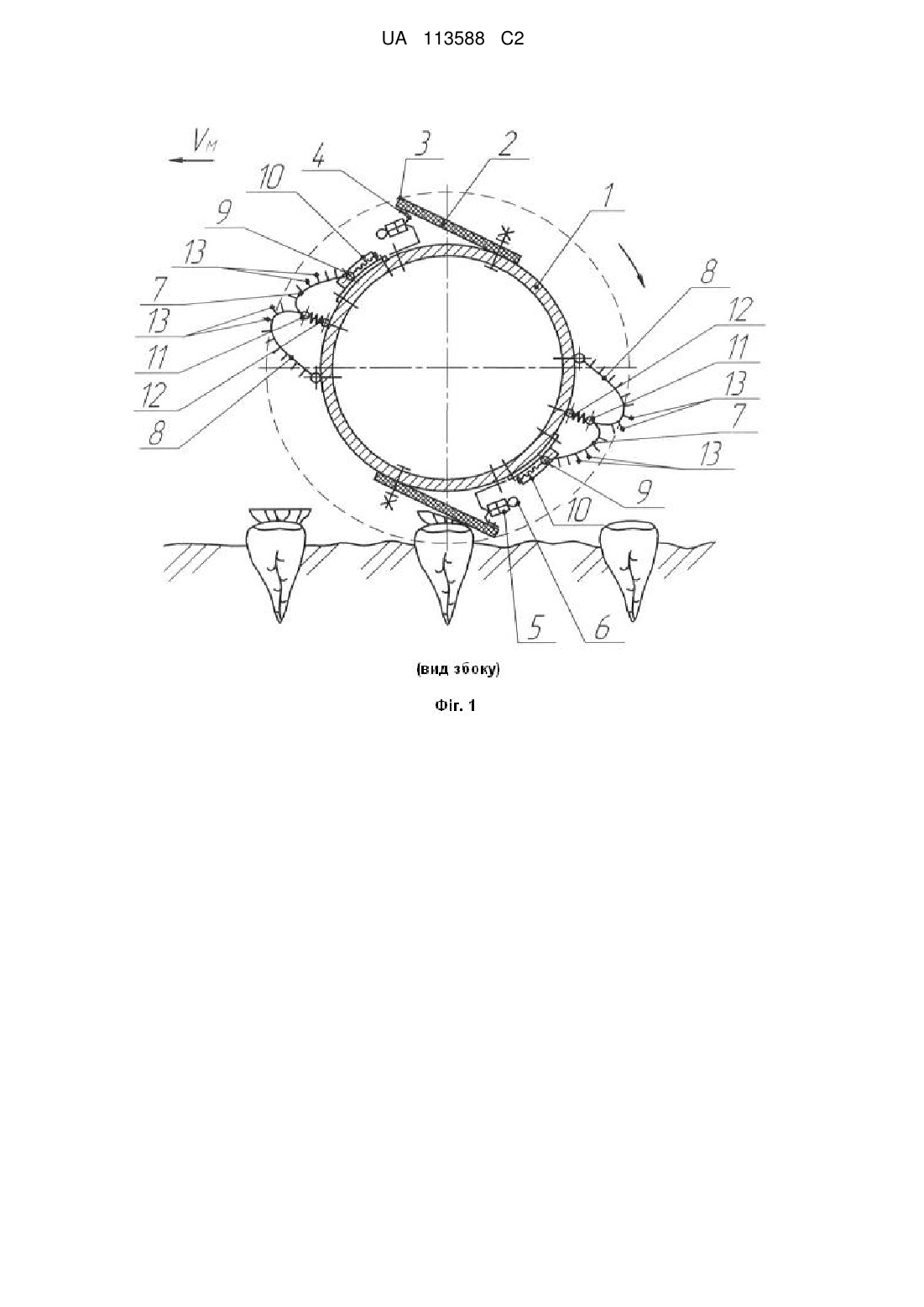

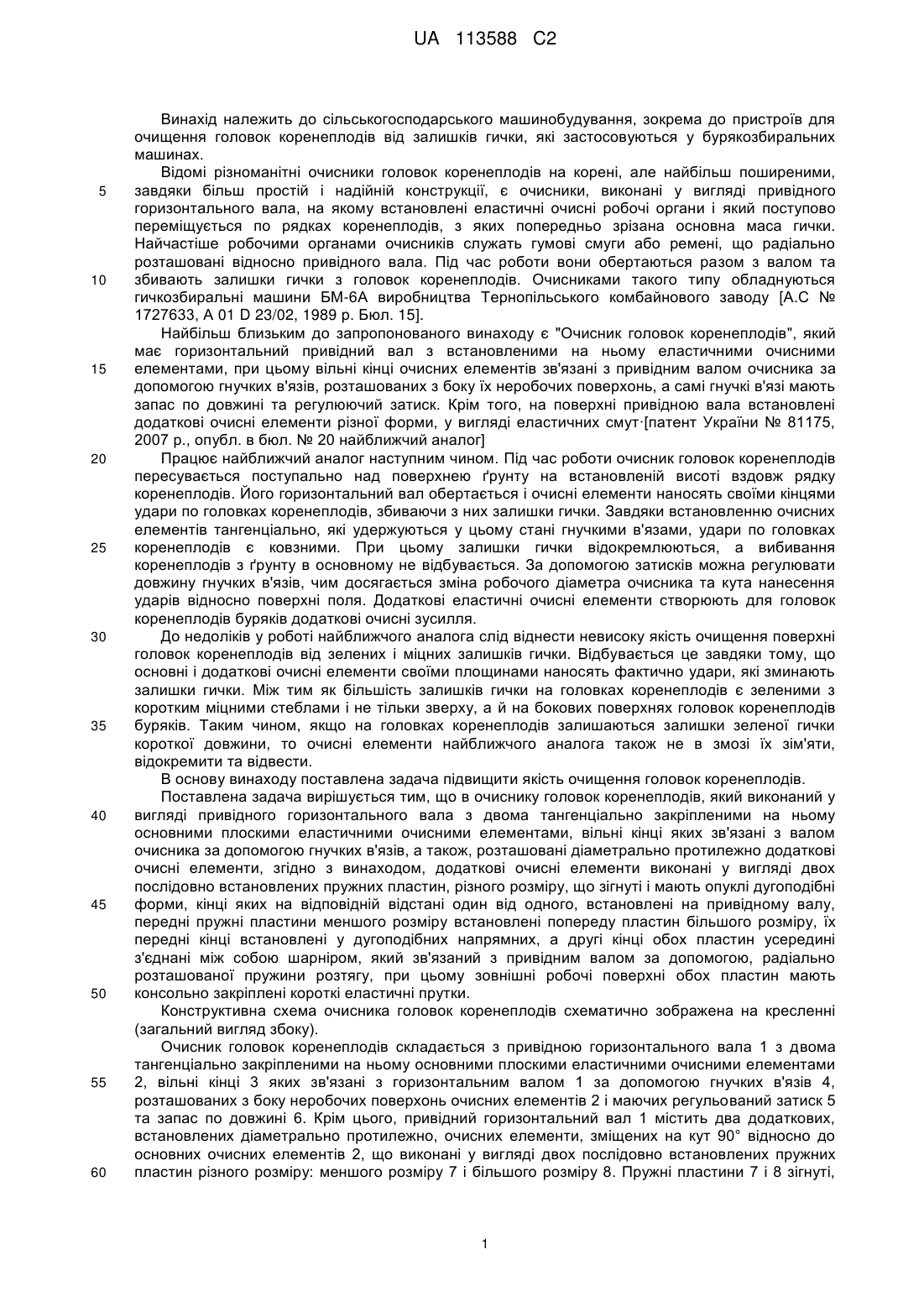

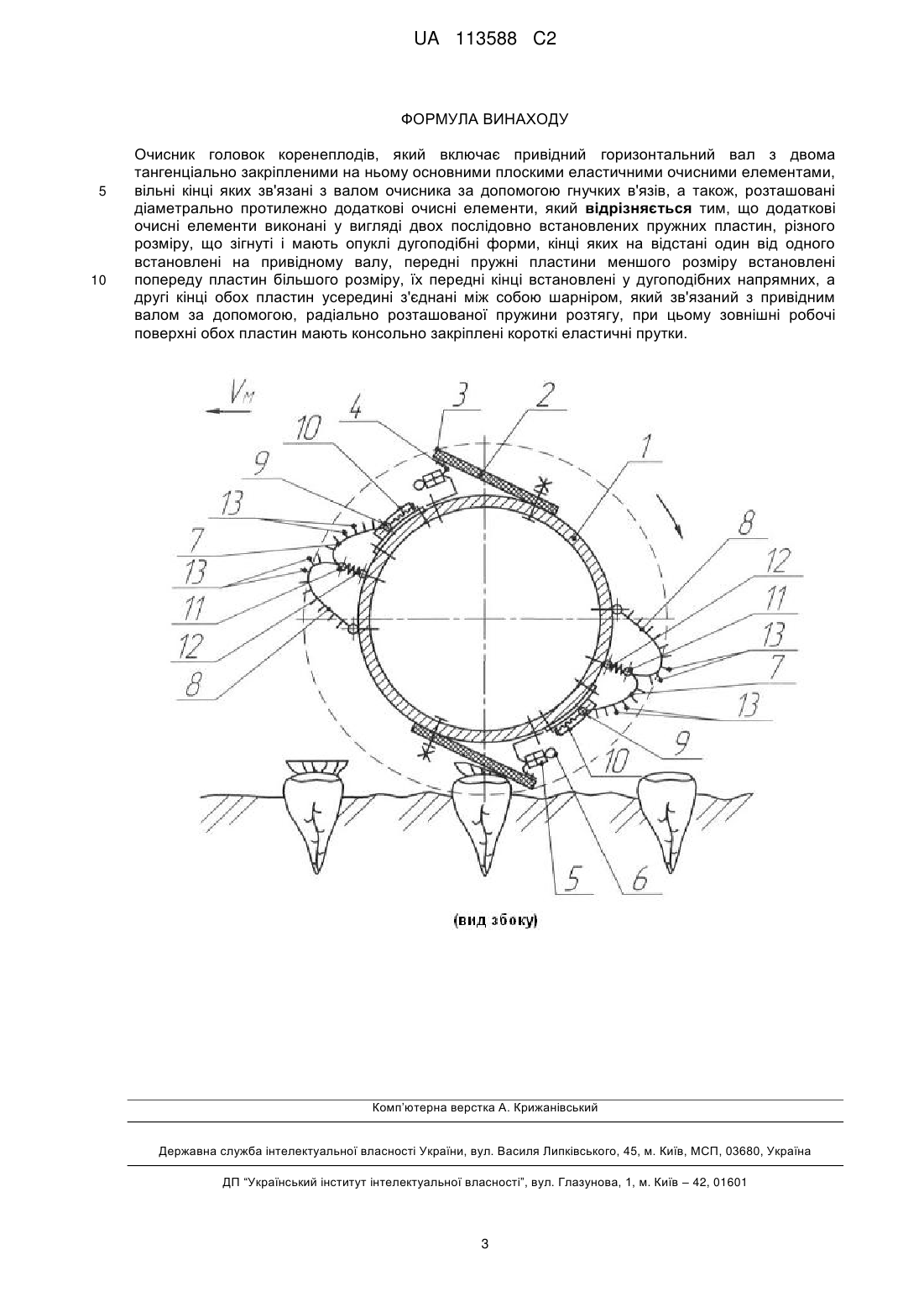

Реферат: Очисник головок коренеплодів містить привідний горизонтальний вал з двома тангенціально закріпленими на ньому основними плоскими еластичними очисними елементами, вільні кінці яких зв’язані з валом гнучкими в’язями, та додатковими очисними елементами, встановленими діаметрально протилежно один до одного, які, згідно з винаходом, виконані у вигляді двох послідовно встановлених пружних пластин, різного розміру, що зігнуті і мають опуклі дугоподібні форми, кінці яких на відповідній відстані один від одного, встановлені на привідному валу, передні пружні пластини меншого розміру встановлені попереду пластин більшого розміру, їх передні кінці встановлені у дугоподібних напрямних, а другі кінці обох пластин усередині з'єднані між собою шарніром, який зв'язаний з привідним валом за допомогою, радіально розташованої пружини розтягу, при цьому зовнішні робочі поверхні обох пластин мають консольно закріплені короткі еластичні прутки. Таке виконання додаткових елементів очисника дозволяє суттєво підвищити якість очищення головок коренеплодів. UA 113588 C2 (12) UA 113588 C2 UA 113588 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід належить до сільськогосподарського машинобудування, зокрема до пристроїв для очищення головок коренеплодів від залишків гички, які застосовуються у бурякозбиральних машинах. Відомі різноманітні очисники головок коренеплодів на корені, але найбільш поширеними, завдяки більш простій і надійній конструкції, є очисники, виконані у вигляді привідного горизонтального вала, на якому встановлені еластичні очисні робочі органи і який поступово переміщується по рядках коренеплодів, з яких попередньо зрізана основна маса гички. Найчастіше робочими органами очисників служать гумові смуги або ремені, що радіально розташовані відносно привідного вала. Під час роботи вони обертаються разом з валом та збивають залишки гички з головок коренеплодів. Очисниками такого типу обладнуються гичкозбиральні машини БМ-6А виробництва Тернопільського комбайнового заводу [А.С № 1727633, А 01 D 23/02, 1989 р. Бюл. 15]. Найбільш близьким до запропонованого винаходу є "Очисник головок коренеплодів", який має горизонтальний привідний вал з встановленими на ньому еластичними очисними елементами, при цьому вільні кінці очисних елементів зв'язані з привідним валом очисника за допомогою гнучких в'язів, розташованих з боку їх неробочих поверхонь, а самі гнучкі в'язі мають запас по довжині та регулюючий затиск. Крім того, на поверхні привідною вала встановлені додаткові очисні елементи різної форми, у вигляді еластичних смут·[патент України № 81175, 2007 р., опубл. в бюл. № 20 найближчий аналог] Працює найближчий аналог наступним чином. Під час роботи очисник головок коренеплодів пересувається поступально над поверхнею ґрунту на встановленій висоті вздовж рядку коренеплодів. Його горизонтальний вал обертається і очисні елементи наносять своїми кінцями удари по головках коренеплодів, збиваючи з них залишки гички. Завдяки встановленню очисних елементів тангенціально, які удержуються у цьому стані гнучкими в'язами, удари по головках коренеплодів є ковзними. При цьому залишки гички відокремлюються, а вибивання коренеплодів з ґрунту в основному не відбувається. За допомогою затисків можна регулювати довжину гнучких в'язів, чим досягається зміна робочого діаметра очисника та кута нанесення ударів відносно поверхні поля. Додаткові еластичні очисні елементи створюють для головок коренеплодів буряків додаткові очисні зусилля. До недоліків у роботі найближчого аналога слід віднести невисоку якість очищення поверхні головок коренеплодів від зелених і міцних залишків гички. Відбувається це завдяки тому, що основні і додаткові очисні елементи своїми площинами наносять фактично удари, які зминають залишки гички. Між тим як більшість залишків гички на головках коренеплодів є зеленими з коротким міцними стеблами і не тільки зверху, а й на бокових поверхнях головок коренеплодів буряків. Таким чином, якщо на головках коренеплодів залишаються залишки зеленої гички короткої довжини, то очисні елементи найближчого аналога також не в змозі їх зім'яти, відокремити та відвести. В основу винаходу поставлена задача підвищити якість очищення головок коренеплодів. Поставлена задача вирішується тим, що в очиснику головок коренеплодів, який виконаний у вигляді привідного горизонтального вала з двома тангенціально закріпленими на ньому основними плоскими еластичними очисними елементами, вільні кінці яких зв'язані з валом очисника за допомогою гнучких в'язів, а також, розташовані діаметрально протилежно додаткові очисні елементи, згідно з винаходом, додаткові очисні елементи виконані у вигляді двох послідовно встановлених пружних пластин, різного розміру, що зігнуті і мають опуклі дугоподібні форми, кінці яких на відповідній відстані один від одного, встановлені на привідному валу, передні пружні пластини меншого розміру встановлені попереду пластин більшого розміру, їх передні кінці встановлені у дугоподібних напрямних, а другі кінці обох пластин усередині з'єднані між собою шарніром, який зв'язаний з привідним валом за допомогою, радіально розташованої пружини розтягу, при цьому зовнішні робочі поверхні обох пластин мають консольно закріплені короткі еластичні прутки. Конструктивна схема очисника головок коренеплодів схематично зображена на кресленні (загальний вигляд збоку). Очисник головок коренеплодів складається з привідною горизонтального вала 1 з двома тангенціально закріпленими на ньому основними плоскими еластичними очисними елементами 2, вільні кінці 3 яких зв'язані з горизонтальним валом 1 за допомогою гнучких в'язів 4, розташованих з боку неробочих поверхонь очисних елементів 2 і маючих регульований затиск 5 та запас по довжині 6. Крім цього, привідний горизонтальний вал 1 містить два додаткових, встановлених діаметрально протилежно, очисних елементи, зміщених на кут 90° відносно до основних очисних елементів 2, що виконані у вигляді двох послідовно встановлених пружних пластин різного розміру: меншого розміру 7 і більшого розміру 8. Пружні пластини 7 і 8 зігнуті, 1 UA 113588 C2 5 10 15 20 25 30 35 40 45 50 55 мають опуклі дугоподібні форми, а їх кінці, на відповідній відстані один від одного, закріплені на привідному горизонтальному валу 1, таким чином, що передні пружні пластини 7 меншого розміру встановлені попереду пластин 8 більшого розміру. Передні кінці пружних пластин 7 мають хвостовики 9, встановлені у дугоподібних напрямних 10, також закріплених на привідному горизонтальному валу 1, що дозволяє рухати ці кінці, внаслідок чого змінюється форма пружних пластин 7 і їх розмір. Другі, середні кінці пружних пластин 7 і 8 усередині з'єднані між собою загальним шарніром 11, що зв'язаний з привідним горизонтальним валом 1 за допомогою, радіально розташованої пружини розтягу 12. При цьому зовнішні робочі поверхні обох пластин 7 і 8 мають консольно закріплені короткі еластичні прутки 13. Напрямок поступального руху очисника і обертального руху привідного горизонтального вала 1 показані стрілками. Працює очисник головок коренеплодів наступним чином. Пересуваючись над поверхнею ґрунту, на певній висоті, вздовж рядку коренеплодів цукрових буряків, з яких попередньо зрізана основна маса гички, але залишились її рештки, привідний горизонтальний вал 1 обертається й еластичні очисні елементи 2 наносять своїми кінцями 3 удари по головках коренеплодів, збиваючи з них залишки гички. Завдяки тому, що очисні елементи 2 встановлені на привідному горизонтальному валу 1 тангенціально і утримуються у цьому положенні за допомогою гнучких в'язей 4, то по головках коренеплодів цукрових буряків наносяться ковзні удари, при яких залишки гички (зелені та міцні) відокремлюються, а вибивання коренеплодів з ґрунту не відбувається. При цьому додаткові, встановлені діаметрально протилежно, очисні елементи також взаємодіють з головками коренеплодів. Оскільки додаткові очисні елементи виконані у вигляді двох послідовно встановлених пружних пластин різного розміру: меншого розміру 7 і більшого розміру 8, то саме вони послідовно починають взаємодію з кожною головкою коренеплоду. Спочатку пружні пластини 7 меншого розміру насуваються на передню частину головки коренеплоду своєю опуклою поверхнею і охоплюють її з двох боків і еластичні пальні 13 ефективно зчісують залишки гички. Далі, завдяки тому, що зовнішні кінці обох пластин 7 і 8 встановлені на відповідній відстані один від одного на привідному горизонтальному валу 1, а другі, внутрішні, їх кінці з'єднані між собою загальним шарніром 11 і радіально розташованими пружинами розтягу 12, то угинаючись пластина 7 відтягує внутрішній кінець другої пружної пластини 8 більшого розміру, яка утворює у перехідній (між пластинами 7 і 8) зоні угнуту площину вже іншої форми і з іншим кутом взаємодії з головкою коренеплоду. Завдяки тому, що еластичні пальці 13, які належать пластині 8, починають взаємодію з залишками гички вже під іншим кутом, то це сприяє дуже ефективному зчісуванню (зрізанню) зелених та міцних залишків гички. Однак опуклі частини пружних пластин 8 більшого розміру також є рухливими, а тому вони ще більш повно охоплюють сферичні поверхні головок коренеплодів різного розміру і різної форми, при цьому не відбувається вибивання тіл коренеплодів з ґрунту. Завдяки шарнірам 11 і пружинам розтягу 12 за незначний проміжок часу взаємодія з кожною головкою коренеплоду додатковими очисними органами відбувається з різною інтенсивністю і з різною величиною впливу на залишки гички. Так менші за розмірами пружні пластини 7 створюють більшу величину ударної (більш жорсткої) взаємодії з високо розташованими залишками гички. Плавний перехід від взаємодії з пружною пластиною 7 меншого розміру, а тому більш жорстка взаємодія з залишками гички, до взаємодії з пружною пластиною 8 більшого розміру, а тому більш "м'який" і більш охоплюючий контакт зі сферичною поверхнею головки коренеплоду при її очищенні від зелених та міцних, а також від сухих та полеглих залишків гички гарантує суттєве підвищення якості даного технологічного процесу. Завдяки тому, що передні кінці пружних пластин 7 мають хвостовики 9, встановлені у дугоподібних напрямних 10, закріплених на привідному горизонтальному валу 1, то можна змінювати форму пружних пластин 7 і їх розмір, що призводить до відповідного змінювання форми й пружних пластин 8. А тому, фактично, разом зі змінюванням форми додаткових очисних елементів змінюється властивості їх очисної поверхні і напрями взаємодії з залишками гички. Це дає можливість значно підвищувати якість очищення головок коренеплодів від залишків гички в залежності від стану бурякової плантації після основного зрізання її маси з головок коренеплодів. Так, в разі значної кількості залишків гички на головках коренеплодів очисна поверхня додаткових очисних елементів повинна бути більш жорсткою, а тому хвостовики 9 необхідно пересувати і фіксувати у напрямних 10 у напрямах до основних плоских еластичних очисних елементів 2. Використовуючи регульований затиск 5 та запас по довжині 6 можна змінювати довжини основних еластичних лопатей 2, що також сприятиме підвищенню якості очищення головок коренеплодів від залишків. Застосування запропонованого очисника головок коренеплодів дозволить підвищити якість очищення головок коренеплодів. 60 2 UA 113588 C2 ФОРМУЛА ВИНАХОДУ 5 10 Очисник головок коренеплодів, який включає привідний горизонтальний вал з двома тангенціально закріпленими на ньому основними плоскими еластичними очисними елементами, вільні кінці яких зв'язані з валом очисника за допомогою гнучких в'язів, а також, розташовані діаметрально протилежно додаткові очисні елементи, який відрізняється тим, що додаткові очисні елементи виконані у вигляді двох послідовно встановлених пружних пластин, різного розміру, що зігнуті і мають опуклі дугоподібні форми, кінці яких на відстані один від одного встановлені на привідному валу, передні пружні пластини меншого розміру встановлені попереду пластин більшого розміру, їх передні кінці встановлені у дугоподібних напрямних, а другі кінці обох пластин усередині з'єднані між собою шарніром, який зв'язаний з привідним валом за допомогою, радіально розташованої пружини розтягу, при цьому зовнішні робочі поверхні обох пластин мають консольно закріплені короткі еластичні прутки. Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
