Очисник головок коренеплодів

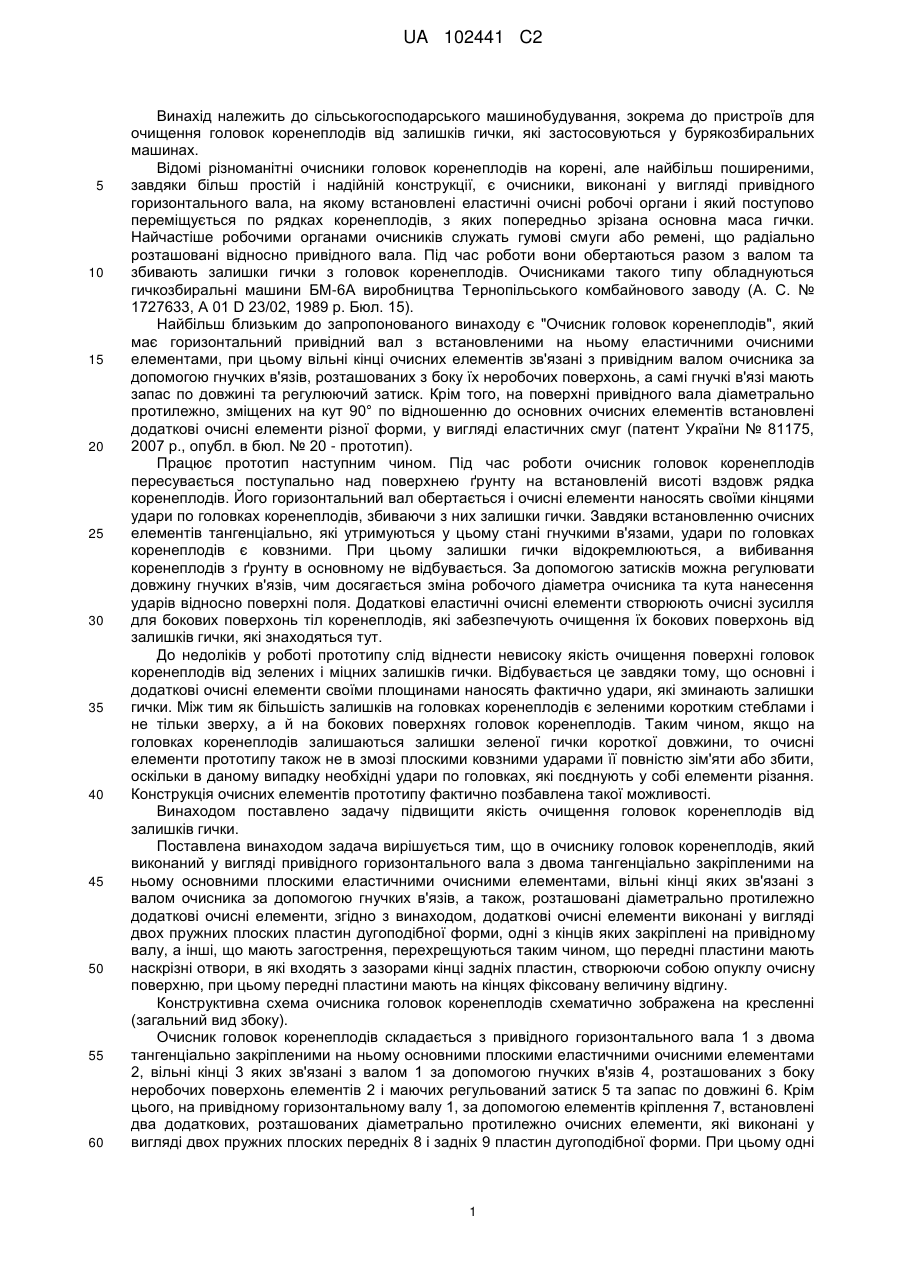

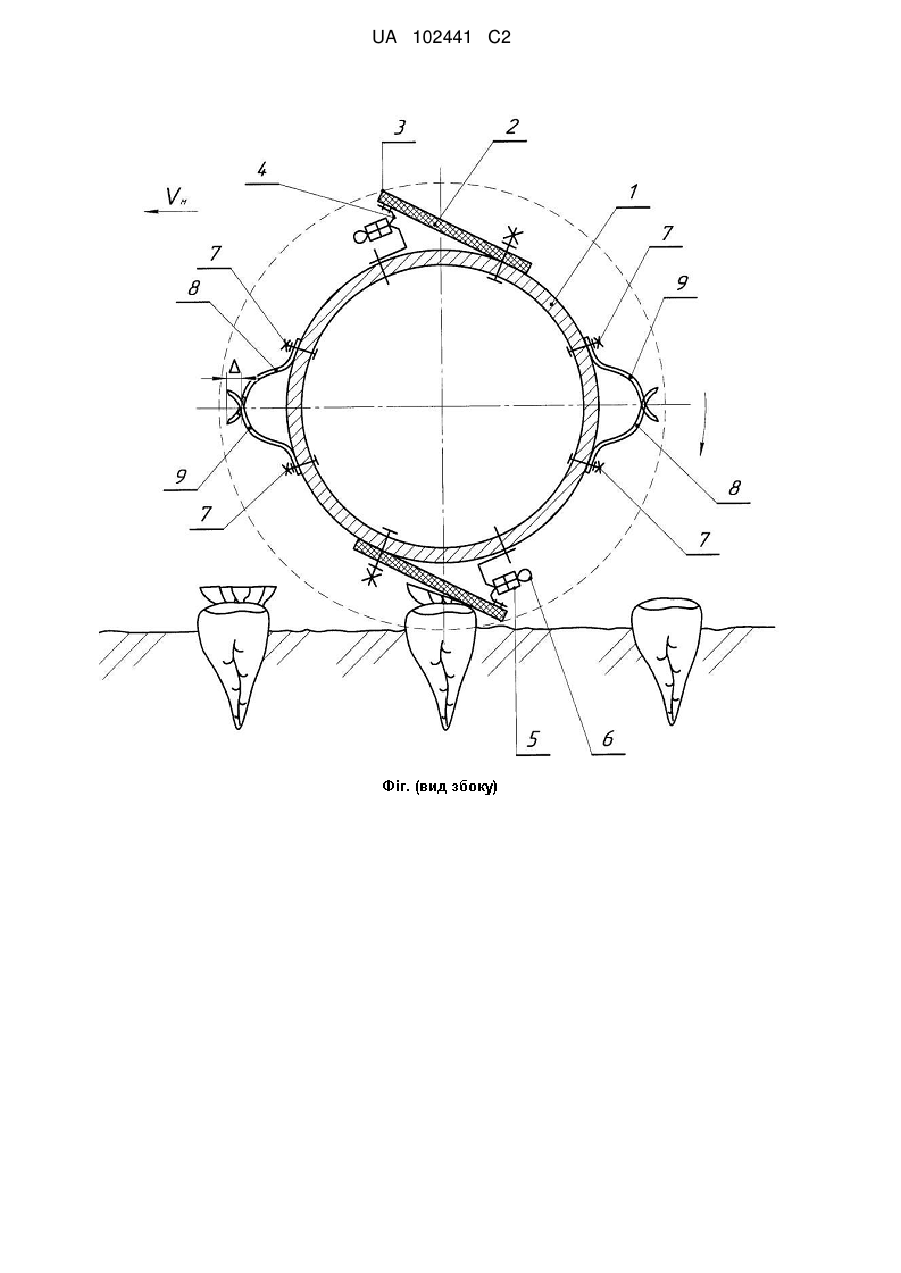

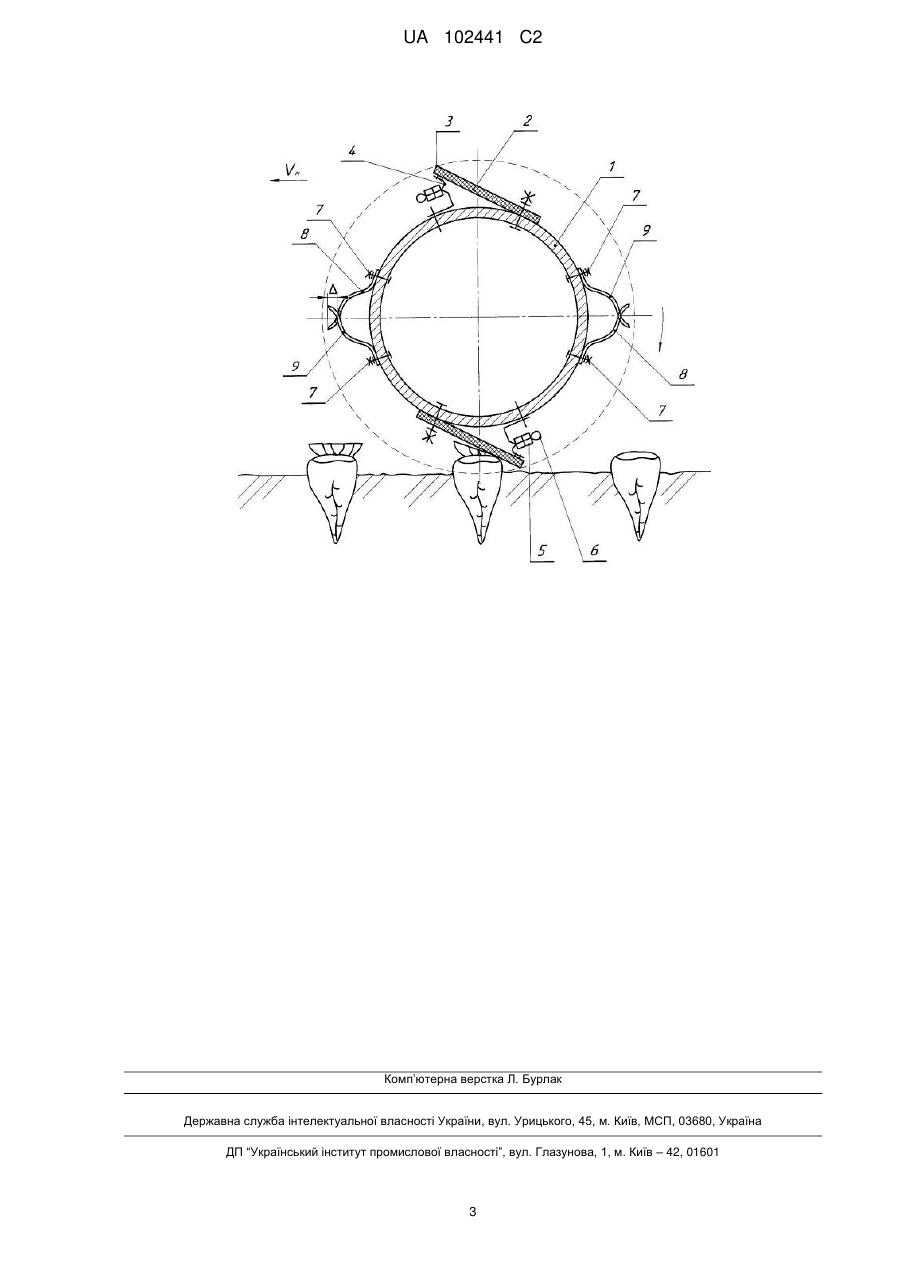

Реферат: Заявлений очисник головок коренеплодів включає привідний горизонтальний вал з двома тангенціально закріпленими на ньому основними плоскими еластичними очисними елементами, вільні кінці яких зв'язані з валом очисника за допомогою гнучких в'язів, а також, розташовані діаметрально протилежно додаткові очисні елементи. Додаткові очисні елементи виконані у вигляді двох пружних плоских пластин дугоподібної форми, одні з кінців яких закріплені на привідному валу, а інші, що мають загострення, перехрещуються таким чином, що передні пластини мають наскрізні отвори, в які входять з зазорами кінці задніх пластин, створюючи собою опуклу очисну поверхню. Передні пластини мають на кінцях фіксовану величину відгину. UA 102441 C2 (12) UA 102441 C2 UA 102441 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід належить до сільськогосподарського машинобудування, зокрема до пристроїв для очищення головок коренеплодів від залишків гички, які застосовуються у бурякозбиральних машинах. Відомі різноманітні очисники головок коренеплодів на корені, але найбільш поширеними, завдяки більш простій і надійній конструкції, є очисники, виконані у вигляді привідного горизонтального вала, на якому встановлені еластичні очисні робочі органи і який поступово переміщується по рядках коренеплодів, з яких попередньо зрізана основна маса гички. Найчастіше робочими органами очисників служать гумові смуги або ремені, що радіально розташовані відносно привідного вала. Під час роботи вони обертаються разом з валом та збивають залишки гички з головок коренеплодів. Очисниками такого типу обладнуються гичкозбиральні машини БМ-6А виробництва Тернопільського комбайнового заводу (А. С. № 1727633, А 01 D 23/02, 1989 р. Бюл. 15). Найбільш близьким до запропонованого винаходу є "Очисник головок коренеплодів", який має горизонтальний привідний вал з встановленими на ньому еластичними очисними елементами, при цьому вільні кінці очисних елементів зв'язані з привідним валом очисника за допомогою гнучких в'язів, розташованих з боку їх неробочих поверхонь, а самі гнучкі в'язі мають запас по довжині та регулюючий затиск. Крім того, на поверхні привідного вала діаметрально протилежно, зміщених на кут 90° по відношенню до основних очисних елементів встановлені додаткові очисні елементи різної форми, у вигляді еластичних смуг (патент України № 81175, 2007 р., опубл. в бюл. № 20 - прототип). Працює прототип наступним чином. Під час роботи очисник головок коренеплодів пересувається поступально над поверхнею ґрунту на встановленій висоті вздовж рядка коренеплодів. Його горизонтальний вал обертається і очисні елементи наносять своїми кінцями удари по головках коренеплодів, збиваючи з них залишки гички. Завдяки встановленню очисних елементів тангенціально, які утримуються у цьому стані гнучкими в'язами, удари по головках коренеплодів є ковзними. При цьому залишки гички відокремлюються, а вибивання коренеплодів з ґрунту в основному не відбувається. За допомогою затисків можна регулювати довжину гнучких в'язів, чим досягається зміна робочого діаметра очисника та кута нанесення ударів відносно поверхні поля. Додаткові еластичні очисні елементи створюють очисні зусилля для бокових поверхонь тіл коренеплодів, які забезпечують очищення їх бокових поверхонь від залишків гички, які знаходяться тут. До недоліків у роботі прототипу слід віднести невисоку якість очищення поверхні головок коренеплодів від зелених і міцних залишків гички. Відбувається це завдяки тому, що основні і додаткові очисні елементи своїми площинами наносять фактично удари, які зминають залишки гички. Між тим як більшість залишків на головках коренеплодів є зеленими коротким стеблами і не тільки зверху, а й на бокових поверхнях головок коренеплодів. Таким чином, якщо на головках коренеплодів залишаються залишки зеленої гички короткої довжини, то очисні елементи прототипу також не в змозі плоскими ковзними ударами її повністю зім'яти або збити, оскільки в даному випадку необхідні удари по головках, які поєднують у собі елементи різання. Конструкція очисних елементів прототипу фактично позбавлена такої можливості. Винаходом поставлено задачу підвищити якість очищення головок коренеплодів від залишків гички. Поставлена винаходом задача вирішується тим, що в очиснику головок коренеплодів, який виконаний у вигляді привідного горизонтального вала з двома тангенціально закріпленими на ньому основними плоскими еластичними очисними елементами, вільні кінці яких зв'язані з валом очисника за допомогою гнучких в'язів, а також, розташовані діаметрально протилежно додаткові очисні елементи, згідно з винаходом, додаткові очисні елементи виконані у вигляді двох пружних плоских пластин дугоподібної форми, одні з кінців яких закріплені на привідному валу, а інші, що мають загострення, перехрещуються таким чином, що передні пластини мають наскрізні отвори, в які входять з зазорами кінці задніх пластин, створюючи собою опуклу очисну поверхню, при цьому передні пластини мають на кінцях фіксовану величину відгину. Конструктивна схема очисника головок коренеплодів схематично зображена на кресленні (загальний вид збоку). Очисник головок коренеплодів складається з привідного горизонтального вала 1 з двома тангенціально закріпленими на ньому основними плоскими еластичними очисними елементами 2, вільні кінці 3 яких зв'язані з валом 1 за допомогою гнучких в'язів 4, розташованих з боку неробочих поверхонь елементів 2 і маючих регульований затиск 5 та запас по довжині 6. Крім цього, на привідному горизонтальному валу 1, за допомогою елементів кріплення 7, встановлені два додаткових, розташованих діаметрально протилежно очисних елементи, які виконані у вигляді двох пружних плоских передніх 8 і задніх 9 пластин дугоподібної форми. При цьому одні 1 UA 102441 C2 5 10 15 20 25 30 35 40 45 50 кінці пружних пластин 8 і 9 закріплені на привідному валу 1, а інші, що мають загострення, перехрещуються і створюють собою опуклу очисну поверхню, таким чином, що передні пластини 8 мають наскрізні отвори, в які входять з зазорами кінці задніх пластин 9, створюючи собою пружну опуклу очисну поверхню. Передні пластини 8 мають на кінцях фіксовану величину відгину Δ. Напрямок поступального руху очисника і обертальних рухів його елементів показані стрілками. Працює очисник головок коренеплодів наступним чином. Пересуваючись над поверхнею ґрунту, на певній висоті, вздовж рядку коренеплодів буряків, з яких попередньо зрізана основна маса гички, але залишились її рештки, привідний горизонтальний вал 1 обертається і еластичні очисні елементи 2 наносять своїми кінцями 3 удари по головках коренеплодів, збиваючи з них залишки гички. Завдяки тому, що очисні елементи 2 встановлені на привідному валу 1 тангенціально і утримуються у цьому положенні (незважаючи на обертання вала 1 зі значною кутовою швидкістю) гнучкими в'язами 4, то по головках коренеплодів буряків наносяться ковзні удари, при яких сухі і полеглі залишки гички ефективно відокремлюються, а вибивання коренеплодів буряків з ґрунту не відбувається. Завдяки тому, що додаткові, встановлені діаметрально протилежно, очисні елементи, які виконані у вигляді двох пружних плоских передніх 8 і задніх 9 пластин, що створюють собою опуклу дугоподібну форму, фактично наїжджають на головки коренеплодів, то своїми загостреннями вони ефективно зрізують зелені залишки гички. Відбувається це таким чином. Першими контактують з головками коренеплодів буряків дугоподібні частини передніх 8 пластин, які спочатку ковзають по головках коренеплодів, потім своїми відігнутими гострими кінцями зрізують залишки гички. Фіксована величина відгину Δ гострих кінців передніх пластин 8 забезпечує зрізання тільки зелених міцних залишків гички на головках коренеплодів буряків і створює умови не пошкодження самих головок коренеплодів. При цьому, відігнуті гострі кінці задніх пластин 9 також забезпечують відокремлення зелених залишків гички. Завдяки тому, що передні пластини 8 мають наскрізні отвори, в які входять з зазорами кінці задніх пластин 9, завжди на валу 1 забезпечуються не тільки опуклі очисні поверхні додаткових очисних елементів, але й відповідну рухомість цих поверхонь. Відігнуті, у бік, що протилежний напрямку обертального руху вала 1, гострі кінці задніх пластин 9 забезпечують не роз'єднання пластин 8 і 9 при наїзді на головки коренеплодів. При цьому, рухоме з'єднання кінців передніх пластин 8, які мають наскрізні отвори, в які входять з зазорами кінці задніх пластин 9, створює умови ефективного копіювання високо розташованих над рівнем поверхні ґрунту головок коренеплодів буряків, що також буде сприяти підвищенню якості очищення бокових поверхонь головок коренеплодів від зелених (а також сухих і полеглих) залишків гички. Розміри фіксованої величини відгину Δ кінців передніх пластин 8 повинні бути такими, які будуть забезпечувати тільки рух кінців над поверхнею головок коренеплодів буряків, що буде гарантувати не пошкодження самих головок. Застосування запропонованого очисника головок коренеплодів дозволить підвищити якість очищення бокових поверхонь головок коренеплодів на 12…15 % відносно прототипу. ФОРМУЛА ВИНАХОДУ Очисник головок коренеплодів, який включає привідний горизонтальний вал з двома тангенціально закріпленими на ньому основними плоскими еластичними очисними елементами, вільні кінці яких зв'язані з валом очисника за допомогою гнучких в'язів, а також, розташовані діаметрально протилежно додаткові очисні елементи, який відрізняється тим, що додаткові очисні елементи виконані у вигляді двох пружних плоских пластин дугоподібної форми, одні з кінців яких закріплені на привідному валу, а інші, що мають загострення, перехрещуються таким чином, що передні пластини мають наскрізні отвори, в які входять з зазорами кінці задніх пластин, створюючи собою опуклу очисну поверхню, при цьому передні пластини мають на кінцях фіксовану величину відгину. 2 UA 102441 C2 Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
