Основний бігунок ескалатора

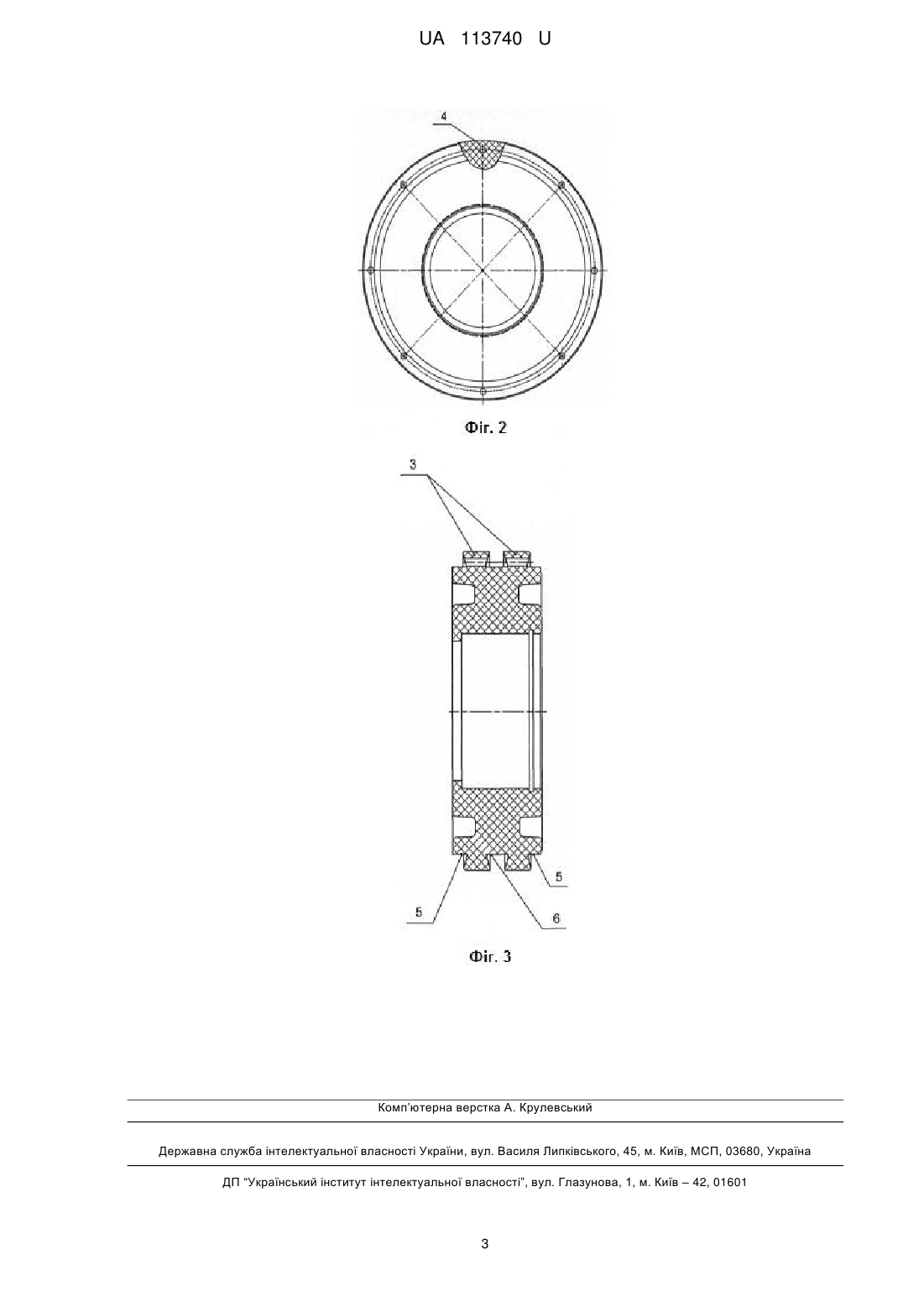

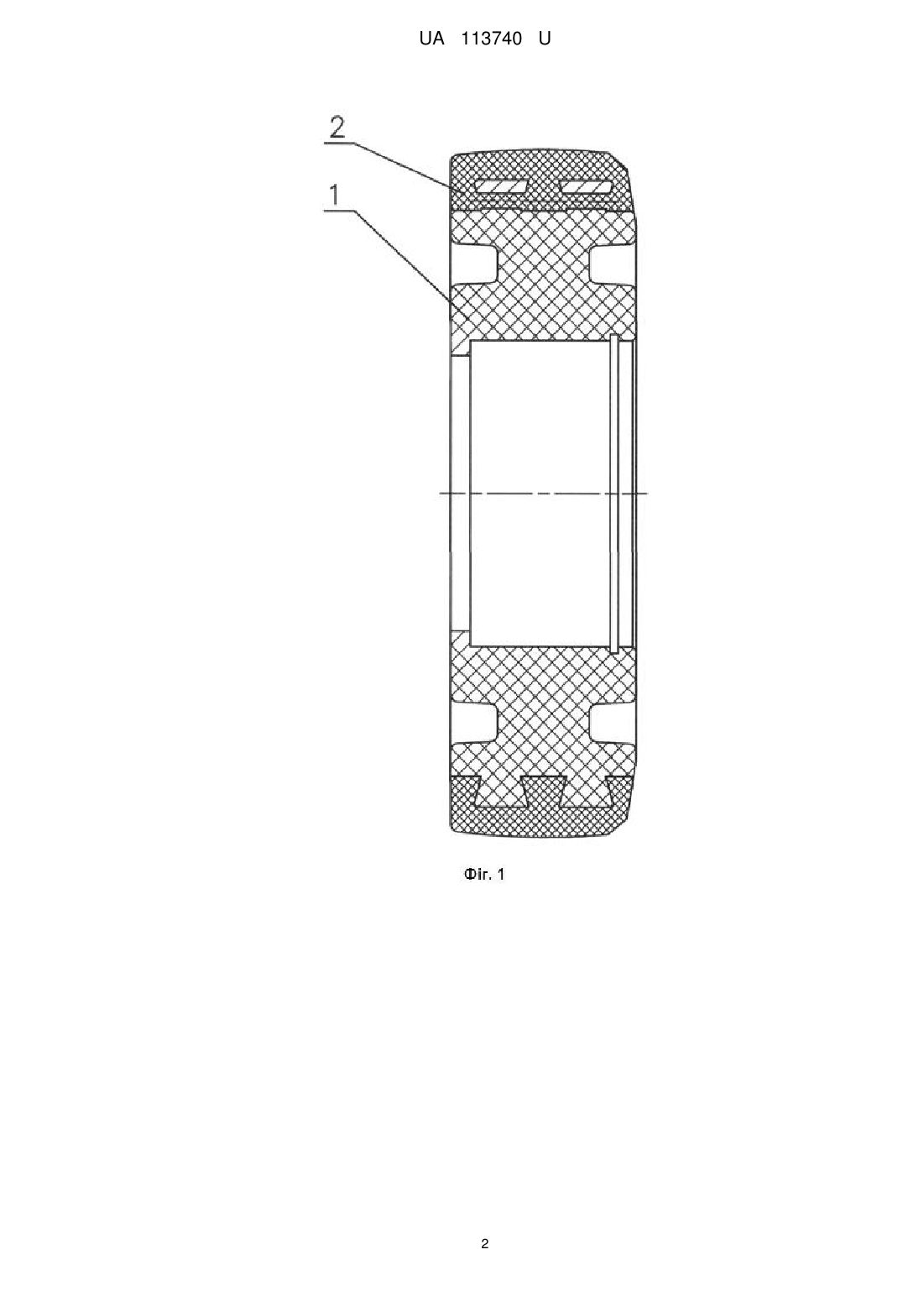

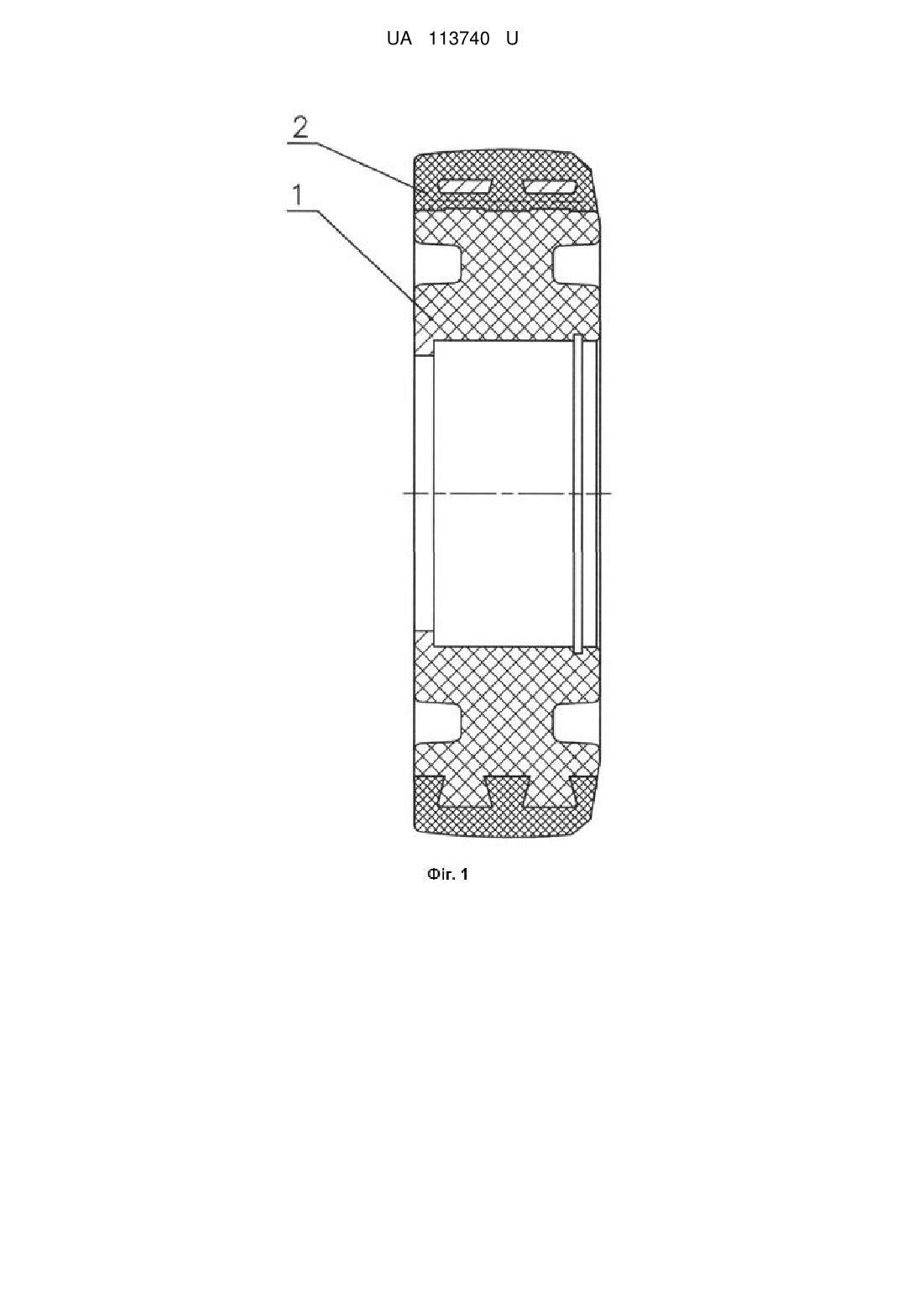

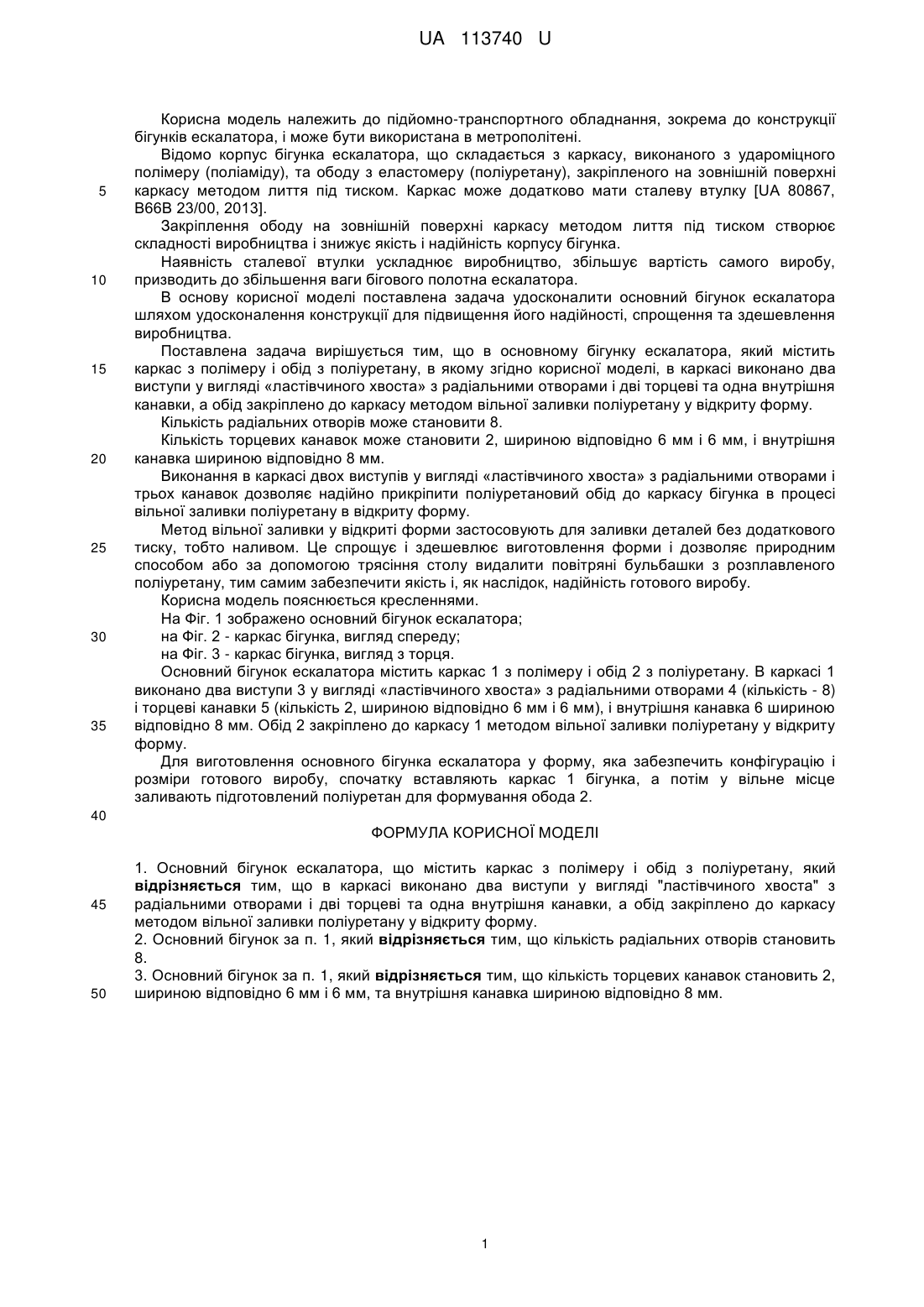

Реферат: 1. Основний бігунок ескалатора, що містить каркас з полімеру і обід з поліуретану, який відрізняється тим, що в каркасі виконано два виступи у вигляді "ластівчиного хвоста" з радіальними отворами і дві торцеві та одна внутрішня канавки, а обід закріплено до каркасу методом вільної заливки поліуретану у відкриту форму. 2. Основний бігунок за п. 1, який відрізняється тим, що кількість радіальних отворів становить 8. 3. Основний бігунок за п. 1, який відрізняється тим, що кількість торцевих канавок становить 2, шириною відповідно 6 мм і 6 мм, та внутрішня канавка шириною відповідно 8 мм. UA 113740 U (12) UA 113740 U UA 113740 U 5 10 15 20 25 30 35 Корисна модель належить до підйомно-транспортного обладнання, зокрема до конструкції бігунків ескалатора, і може бути використана в метрополітені. Відомо корпус бігунка ескалатора, що складається з каркасу, виконаного з удароміцного полімеру (поліаміду), та ободу з еластомеру (поліуретану), закріпленого на зовнішній поверхні каркасу методом лиття під тиском. Каркас може додатково мати сталеву втулку [UA 80867, В66В 23/00, 2013]. Закріплення ободу на зовнішній поверхні каркасу методом лиття під тиском створює складності виробництва і знижує якість і надійність корпусу бігунка. Наявність сталевої втулки ускладнює виробництво, збільшує вартість самого виробу, призводить до збільшення ваги бігового полотна ескалатора. В основу корисної моделі поставлена задача удосконалити основний бігунок ескалатора шляхом удосконалення конструкції для підвищення його надійності, спрощення та здешевлення виробництва. Поставлена задача вирішується тим, що в основному бігунку ескалатора, який містить каркас з полімеру і обід з поліуретану, в якому згідно корисної моделі, в каркасі виконано два виступи у вигляді «ластівчиного хвоста» з радіальними отворами і дві торцеві та одна внутрішня канавки, а обід закріплено до каркасу методом вільної заливки поліуретану у відкриту форму. Кількість радіальних отворів може становити 8. Кількість торцевих канавок може становити 2, шириною відповідно 6 мм і 6 мм, і внутрішня канавка шириною відповідно 8 мм. Виконання в каркасі двох виступів у вигляді «ластівчиного хвоста» з радіальними отворами і трьох канавок дозволяє надійно прикріпити поліуретановий обід до каркасу бігунка в процесі вільної заливки поліуретану в відкриту форму. Метод вільної заливки у відкриті форми застосовують для заливки деталей без додаткового тиску, тобто наливом. Це спрощує і здешевлює виготовлення форми і дозволяє природним способом або за допомогою трясіння столу видалити повітряні бульбашки з розплавленого поліуретану, тим самим забезпечити якість і, як наслідок, надійність готового виробу. Корисна модель пояснюється кресленнями. На Фіг. 1 зображено основний бігунок ескалатора; на Фіг. 2 - каркас бігунка, вигляд спереду; на Фіг. 3 - каркас бігунка, вигляд з торця. Основний бігунок ескалатора містить каркас 1 з полімеру і обід 2 з поліуретану. В каркасі 1 виконано два виступи 3 у вигляді «ластівчиного хвоста» з радіальними отворами 4 (кількість - 8) і торцеві канавки 5 (кількість 2, шириною відповідно 6 мм і 6 мм), і внутрішня канавка 6 шириною відповідно 8 мм. Обід 2 закріплено до каркасу 1 методом вільної заливки поліуретану у відкриту форму. Для виготовлення основного бігунка ескалатора у форму, яка забезпечить конфігурацію і розміри готового виробу, спочатку вставляють каркас 1 бігунка, а потім у вільне місце заливають підготовлений поліуретан для формування обода 2. 40 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 50 1. Основний бігунок ескалатора, що містить каркас з полімеру і обід з поліуретану, який відрізняється тим, що в каркасі виконано два виступи у вигляді "ластівчиного хвоста" з радіальними отворами і дві торцеві та одна внутрішня канавки, а обід закріплено до каркасу методом вільної заливки поліуретану у відкриту форму. 2. Основний бігунок за п. 1, який відрізняється тим, що кількість радіальних отворів становить 8. 3. Основний бігунок за п. 1, який відрізняється тим, що кількість торцевих канавок становить 2, шириною відповідно 6 мм і 6 мм, та внутрішня канавка шириною відповідно 8 мм. 1 UA 113740 U 2 UA 113740 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
