Піролізний твердопаливний котел

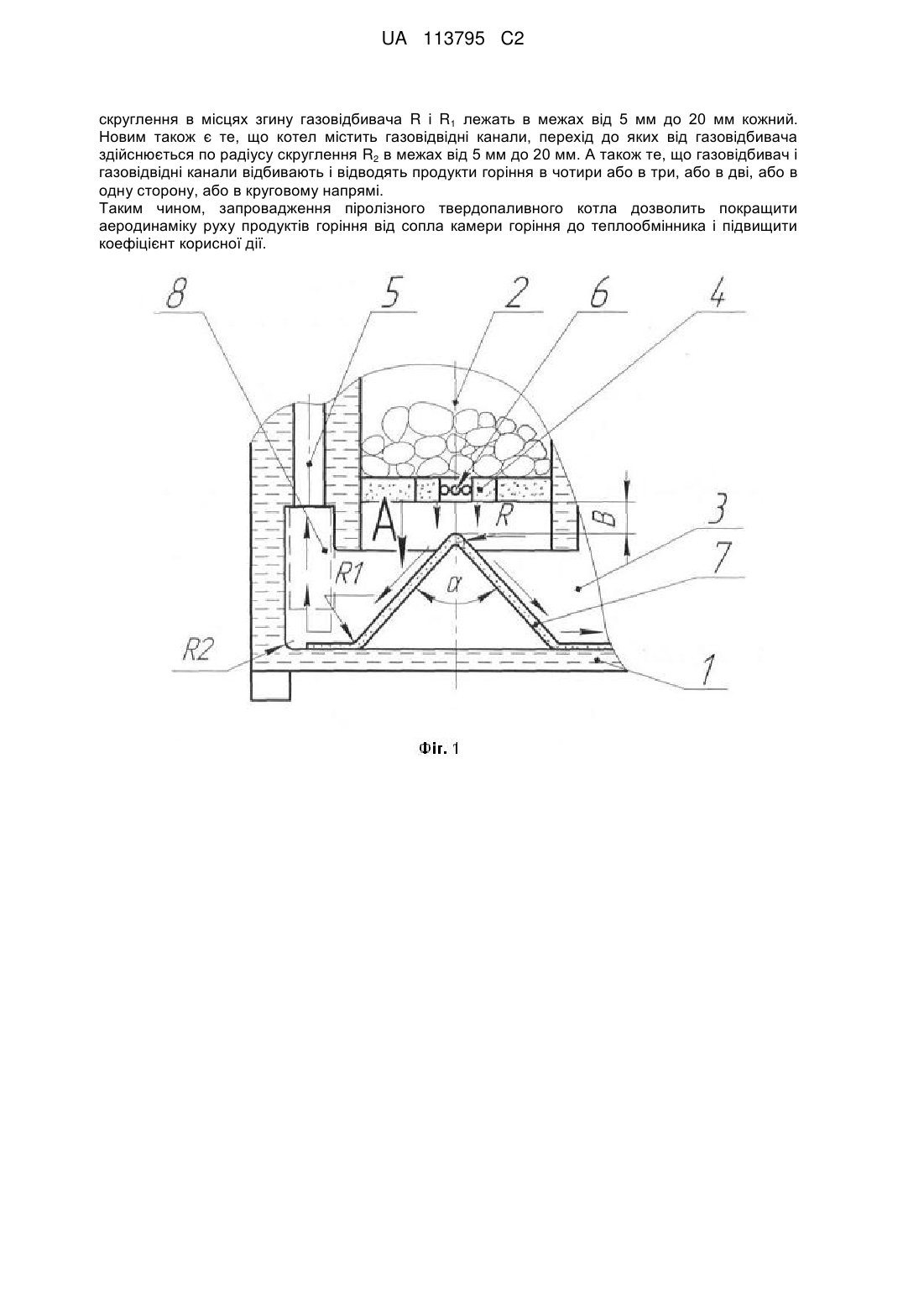

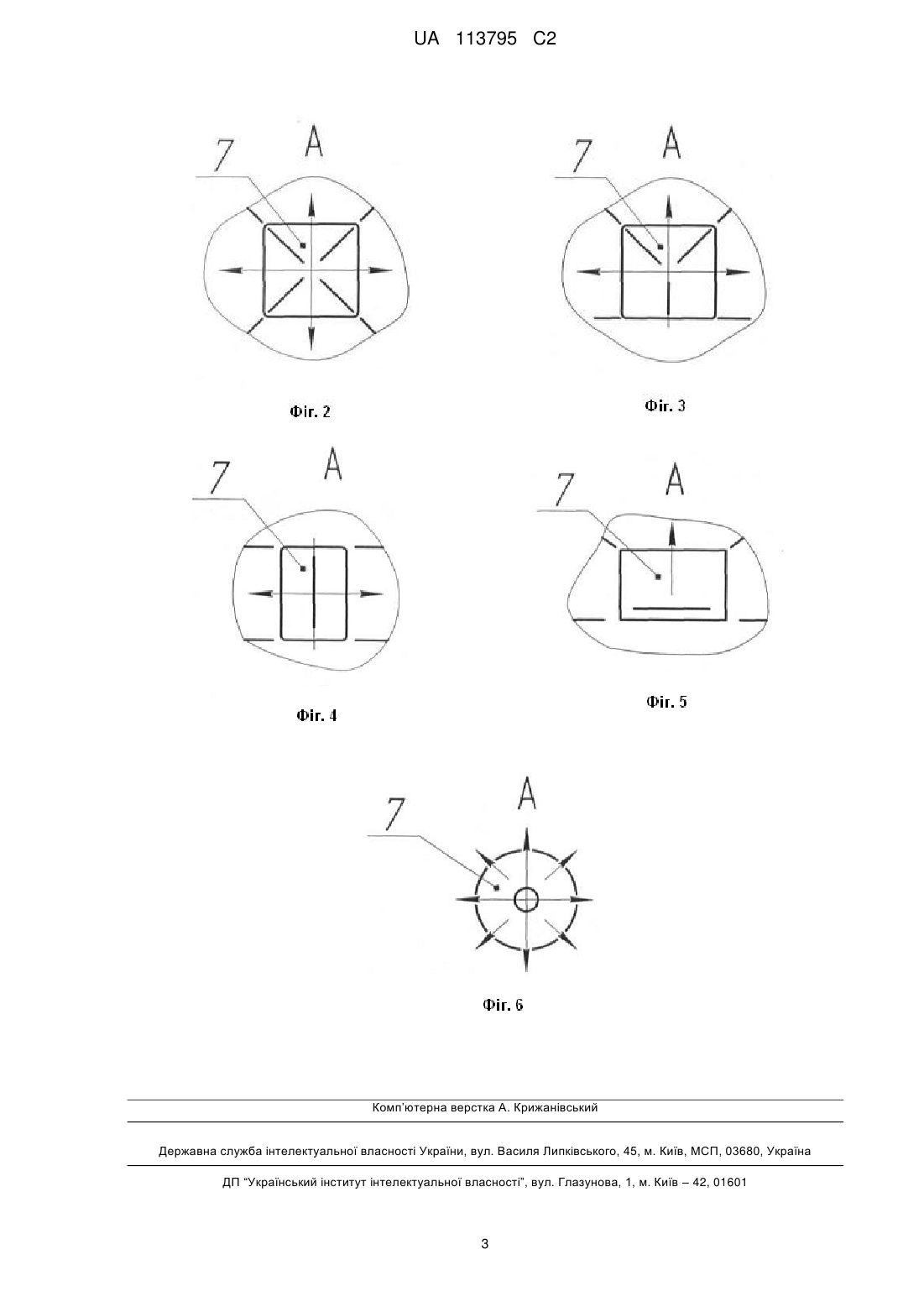

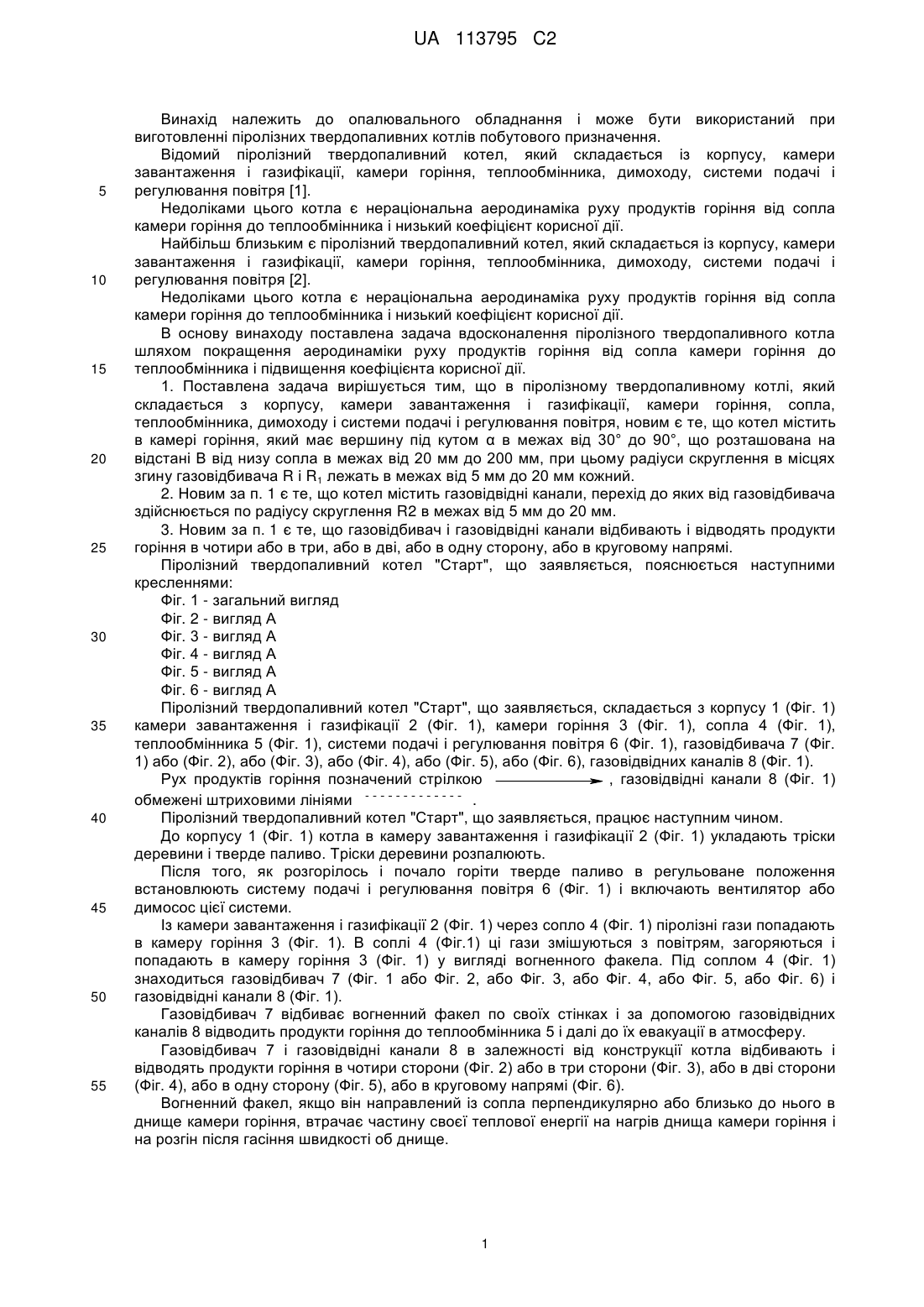

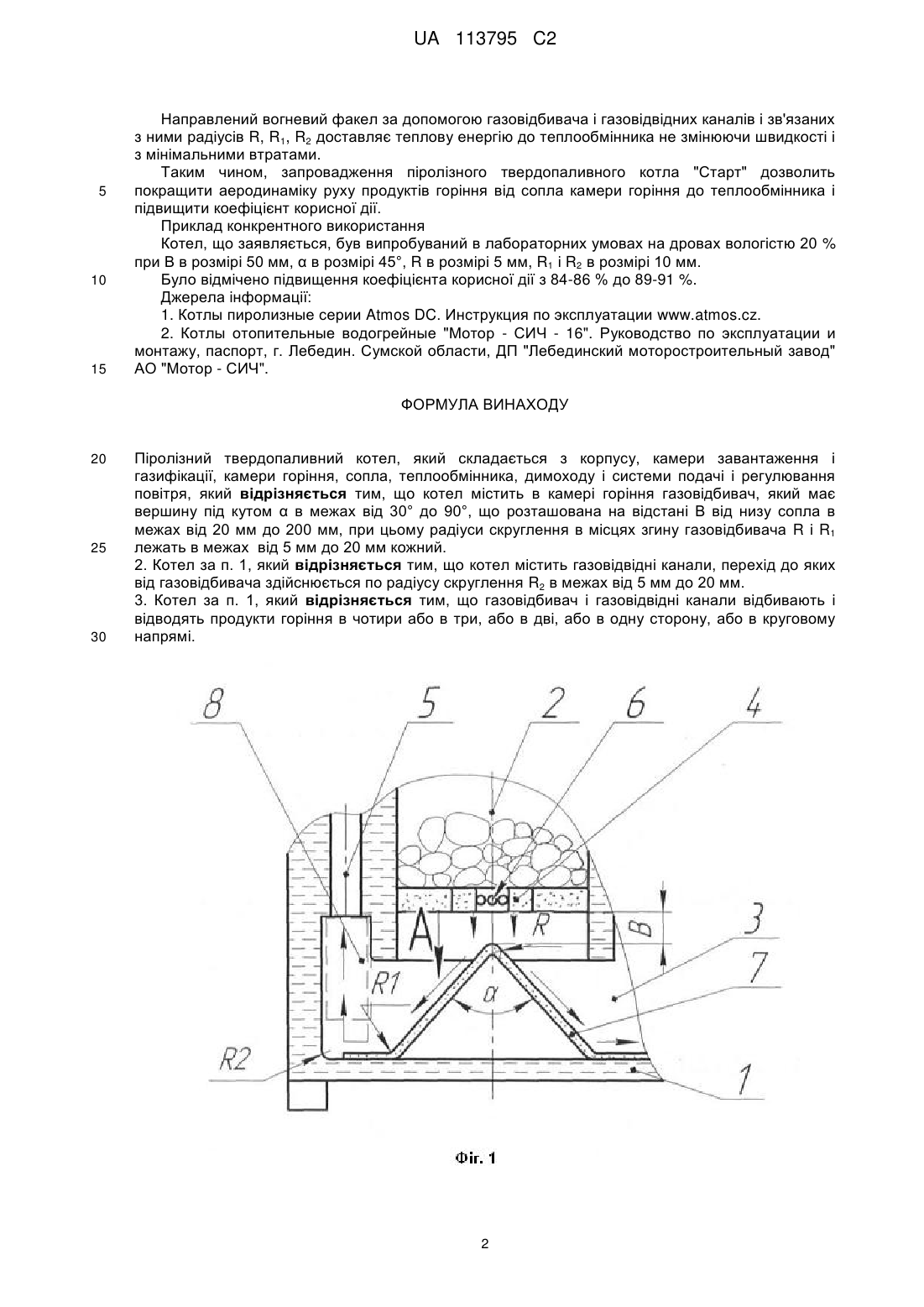

Реферат: Винахід належить до опалювального обладнання і може бути використаний при виготовленні піролізних твердопаливних котлів побутового призначення. В основу винаходу поставлена задача вдосконалення піролізного твердопаливного котла шляхом покращення аеродинаміки руху продуктів горіння від сопла камери горіння до теплообмінника і підвищення коефіцієнта корисної дії. Поставлена задача вирішується тим, що в піролізному твердопаливному котлі, який складається з корпусу, камери завантаження і газифікації, камери горіння, сопла, теплообмінника, димоходу і системи подачі і регулювання повітря, новим є те, що котел містить в камері горіння газовідбивач, який має вершину під кутом α в межах від 30° до 90°, що розташована на відстані В від низу сопла в межах від 20 мм до 200 мм, при цьому радіуси UA 113795 C2 (12) UA 113795 C2 скруглення в місцях згину газовідбивача R і R1 лежать в межах від 5 мм до 20 мм кожний. Новим також є те, що котел містить газовідвідні канали, перехід до яких від газовідбивача здійснюється по радіусу скруглення R2 в межах від 5 мм до 20 мм. А також те, що газовідбивач і газовідвідні канали відбивають і відводять продукти горіння в чотири або в три, або в дві, або в одну сторону, або в круговому напрямі. Таким чином, запровадження піролізного твердопаливного котла дозволить покращити аеродинаміку руху продуктів горіння від сопла камери горіння до теплообмінника і підвищити коефіцієнт корисної дії. UA 113795 C2 5 10 15 20 25 30 35 40 45 50 55 Винахід належить до опалювального обладнання і може бути використаний при виготовленні піролізних твердопаливних котлів побутового призначення. Відомий піролізний твердопаливний котел, який складається із корпусу, камери завантаження і газифікації, камери горіння, теплообмінника, димоходу, системи подачі і регулювання повітря [1]. Недоліками цього котла є нераціональна аеродинаміка руху продуктів горіння від сопла камери горіння до теплообмінника і низький коефіцієнт корисної дії. Найбільш близьким є піролізний твердопаливний котел, який складається із корпусу, камери завантаження і газифікації, камери горіння, теплообмінника, димоходу, системи подачі і регулювання повітря [2]. Недоліками цього котла є нераціональна аеродинаміка руху продуктів горіння від сопла камери горіння до теплообмінника і низький коефіцієнт корисної дії. В основу винаходу поставлена задача вдосконалення піролізного твердопаливного котла шляхом покращення аеродинаміки руху продуктів горіння від сопла камери горіння до теплообмінника і підвищення коефіцієнта корисної дії. 1. Поставлена задача вирішується тим, що в піролізному твердопаливному котлі, який складається з корпусу, камери завантаження і газифікації, камери горіння, сопла, теплообмінника, димоходу і системи подачі і регулювання повітря, новим є те, що котел містить в камері горіння, який має вершину під кутом α в межах від 30° до 90°, що розташована на відстані В від низу сопла в межах від 20 мм до 200 мм, при цьому радіуси скруглення в місцях згину газовідбивача R і R1 лежать в межах від 5 мм до 20 мм кожний. 2. Новим за п. 1 є те, що котел містить газовідвідні канали, перехід до яких від газовідбивача здійснюється по радіусу скруглення R2 в межах від 5 мм до 20 мм. 3. Новим за п. 1 є те, що газовідбивач і газовідвідні канали відбивають і відводять продукти горіння в чотири або в три, або в дві, або в одну сторону, або в круговому напрямі. Піролізний твердопаливний котел "Старт", що заявляється, пояснюється наступними кресленнями: Фіг. 1 - загальний вигляд Фіг. 2 - вигляд А Фіг. 3 - вигляд А Фіг. 4 - вигляд А Фіг. 5 - вигляд А Фіг. 6 - вигляд А Піролізний твердопаливний котел "Старт", що заявляється, складається з корпусу 1 (Фіг. 1) камери завантаження і газифікації 2 (Фіг. 1), камери горіння 3 (Фіг. 1), сопла 4 (Фіг. 1), теплообмінника 5 (Фіг. 1), системи подачі і регулювання повітря 6 (Фіг. 1), газовідбивача 7 (Фіг. 1) або (Фіг. 2), або (Фіг. 3), або (Фіг. 4), або (Фіг. 5), або (Фіг. 6), газовідвідних каналів 8 (Фіг. 1). Рух продуктів горіння позначений стрілкою , газовідвідні канали 8 (Фіг. 1) обмежені штриховими лініями . Піролізний твердопаливний котел "Старт", що заявляється, працює наступним чином. До корпусу 1 (Фіг. 1) котла в камеру завантаження і газифікації 2 (Фіг. 1) укладають тріски деревини і тверде паливо. Тріски деревини розпалюють. Після того, як розгорілось і почало горіти тверде паливо в регульоване положення встановлюють систему подачі і регулювання повітря 6 (Фіг. 1) і включають вентилятор або димосос цієї системи. Із камери завантаження і газифікації 2 (Фіг. 1) через сопло 4 (Фіг. 1) піролізні гази попадають в камеру горіння 3 (Фіг. 1). В соплі 4 (Фіг.1) ці гази змішуються з повітрям, загоряються і попадають в камеру горіння 3 (Фіг. 1) у вигляді вогненного факела. Під соплом 4 (Фіг. 1) знаходиться газовідбивач 7 (Фіг. 1 або Фіг. 2, або Фіг. 3, або Фіг. 4, або Фіг. 5, або Фіг. 6) і газовідвідні канали 8 (Фіг. 1). Газовідбивач 7 відбиває вогненний факел по своїх стінках і за допомогою газовідвідних каналів 8 відводить продукти горіння до теплообмінника 5 і далі до їх евакуації в атмосферу. Газовідбивач 7 і газовідвідні канали 8 в залежності від конструкції котла відбивають і відводять продукти горіння в чотири сторони (Фіг. 2) або в три сторони (Фіг. 3), або в дві сторони (Фіг. 4), або в одну сторону (Фіг. 5), або в круговому напрямі (Фіг. 6). Вогненний факел, якщо він направлений із сопла перпендикулярно або близько до нього в днище камери горіння, втрачає частину своєї теплової енергії на нагрів днища камери горіння і на розгін після гасіння швидкості об днище. 1 UA 113795 C2 5 10 15 Направлений вогневий факел за допомогою газовідбивача і газовідвідних каналів і зв'язаних з ними радіусів R, R1, R2 доставляє теплову енергію до теплообмінника не змінюючи швидкості і з мінімальними втратами. Таким чином, запровадження піролізного твердопаливного котла "Старт" дозволить покращити аеродинаміку руху продуктів горіння від сопла камери горіння до теплообмінника і підвищити коефіцієнт корисної дії. Приклад конкрентного використання Котел, що заявляється, був випробуваний в лабораторних умовах на дровах вологістю 20 % при В в розмірі 50 мм, α в розмірі 45°, R в розмірі 5 мм, R1 і R2 в розмірі 10 мм. Було відмічено підвищення коефіцієнта корисної дії з 84-86 % до 89-91 %. Джерела інформації: 1. Котлы пиролизные серии Atmos DC. Инструкция по эксплуатации www.atmos.cz. 2. Котлы отопительные водогрейные "Мотор - СИЧ - 16". Руководство по эксплуатации и монтажу, паспорт, г. Лебедин. Сумской области, ДП "Лебединский моторостроительный завод" АО "Мотор - СИЧ". ФОРМУЛА ВИНАХОДУ 20 25 30 Піролізний твердопаливний котел, який складається з корпусу, камери завантаження і газифікації, камери горіння, сопла, теплообмінника, димоходу і системи подачі і регулювання повітря, який відрізняється тим, що котел містить в камері горіння газовідбивач, який має вершину під кутом α в межах від 30° до 90°, що розташована на відстані В від низу сопла в межах від 20 мм до 200 мм, при цьому радіуси скруглення в місцях згину газовідбивача R і R1 лежать в межах від 5 мм до 20 мм кожний. 2. Котел за п. 1, який відрізняється тим, що котел містить газовідвідні канали, перехід до яких від газовідбивача здійснюється по радіусу скруглення R2 в межах від 5 мм до 20 мм. 3. Котел за п. 1, який відрізняється тим, що газовідбивач і газовідвідні канали відбивають і відводять продукти горіння в чотири або в три, або в дві, або в одну сторону, або в круговому напрямі. 2 UA 113795 C2 Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
