Опалювальний твердопаливний котел

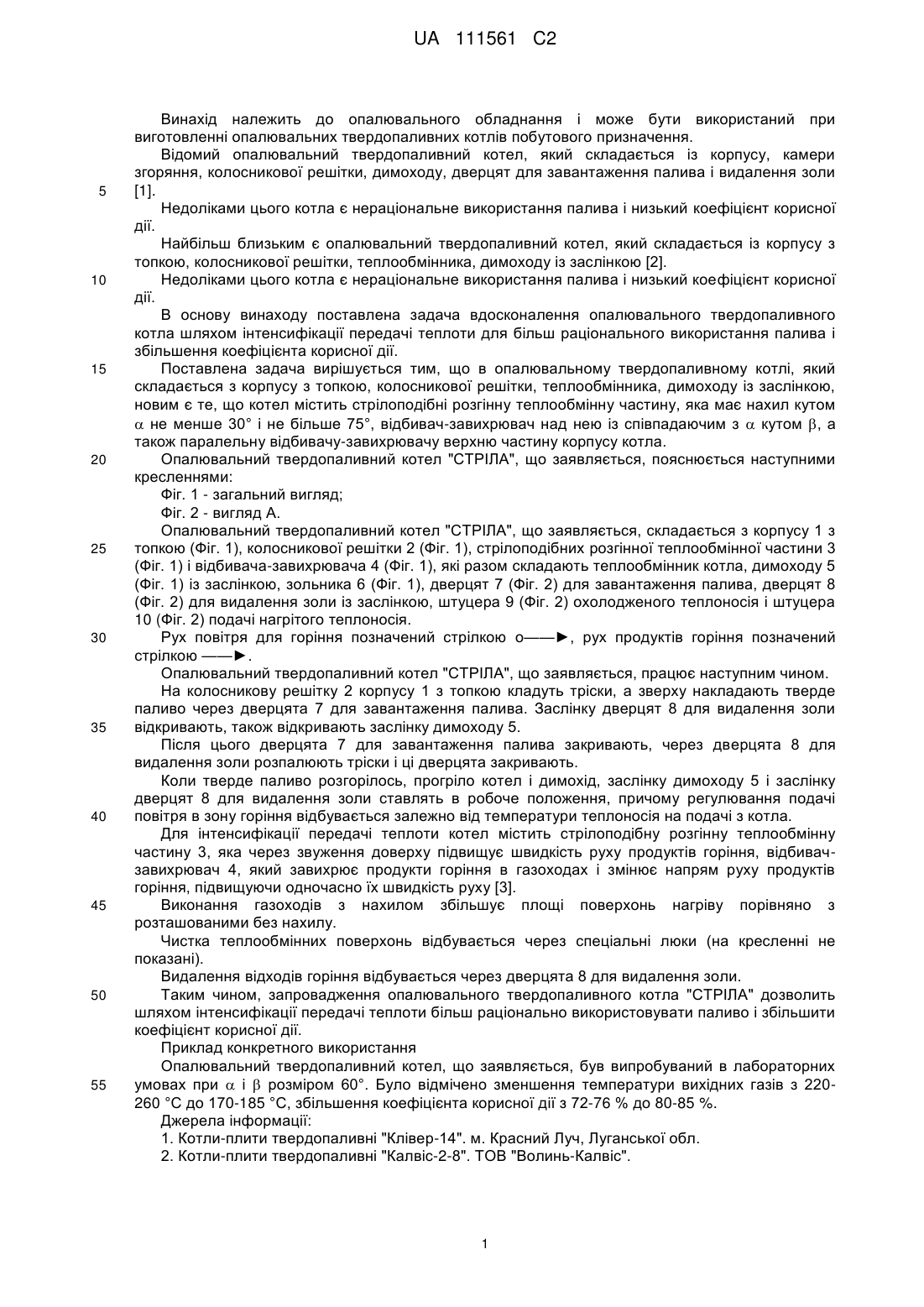

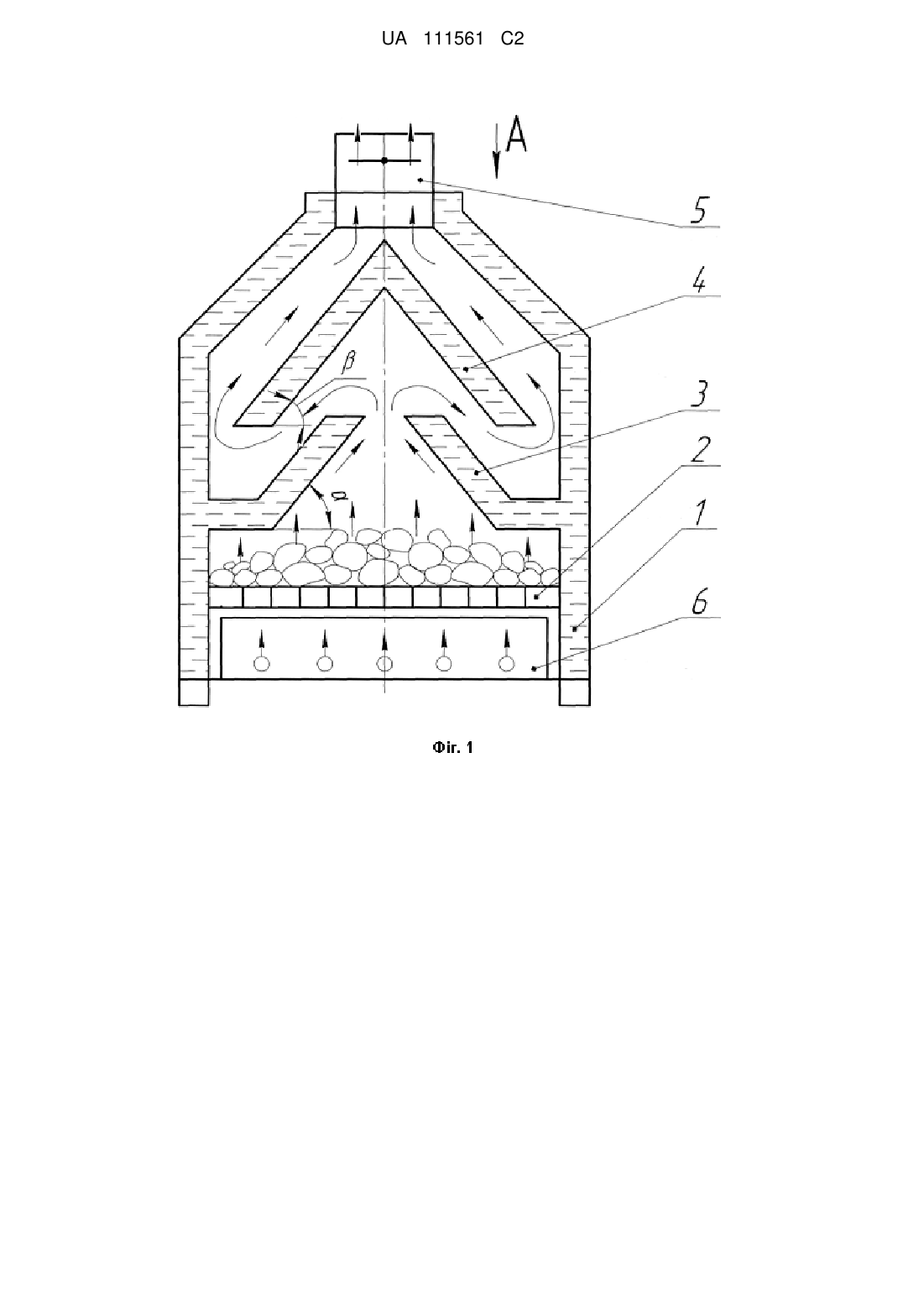

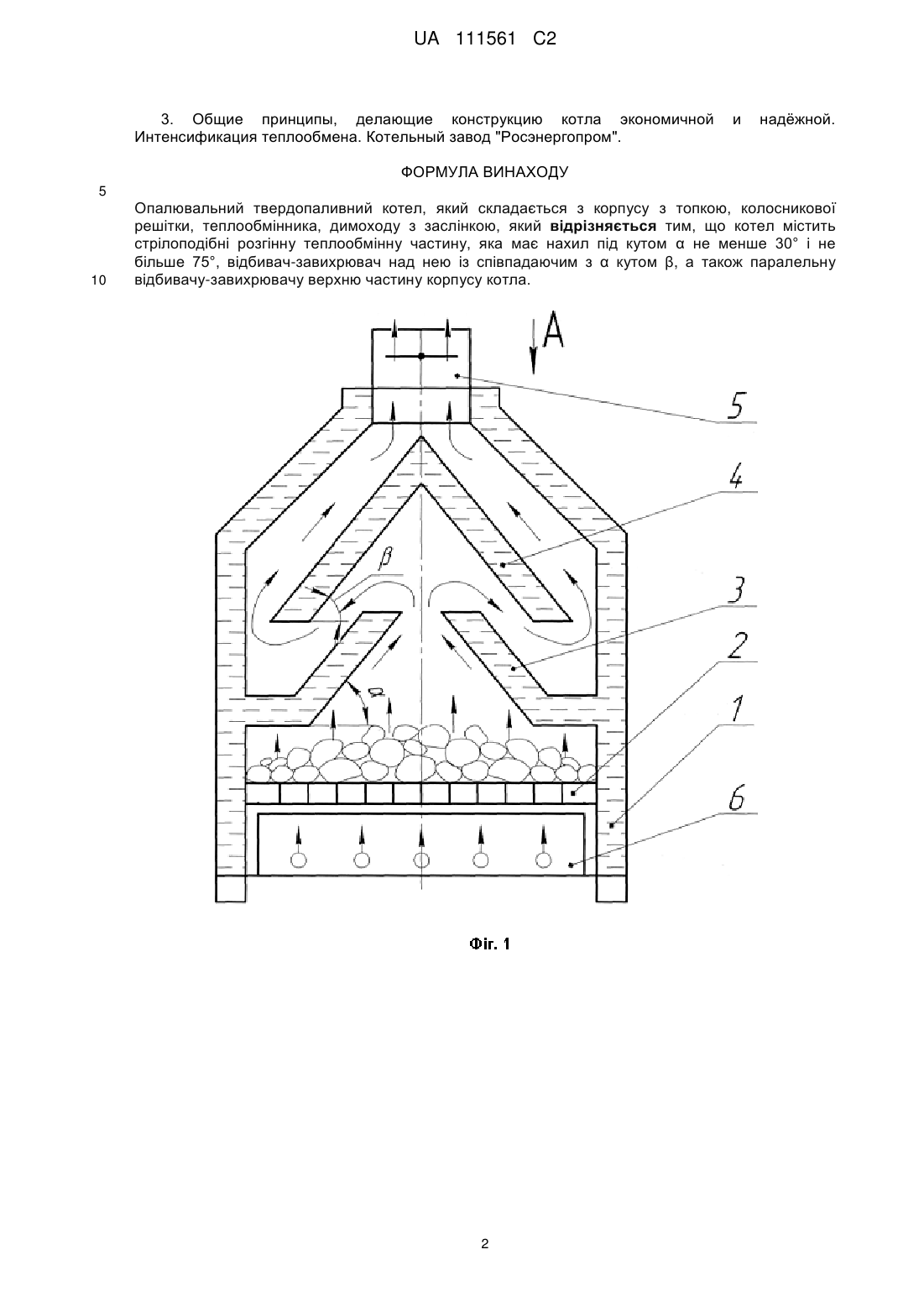

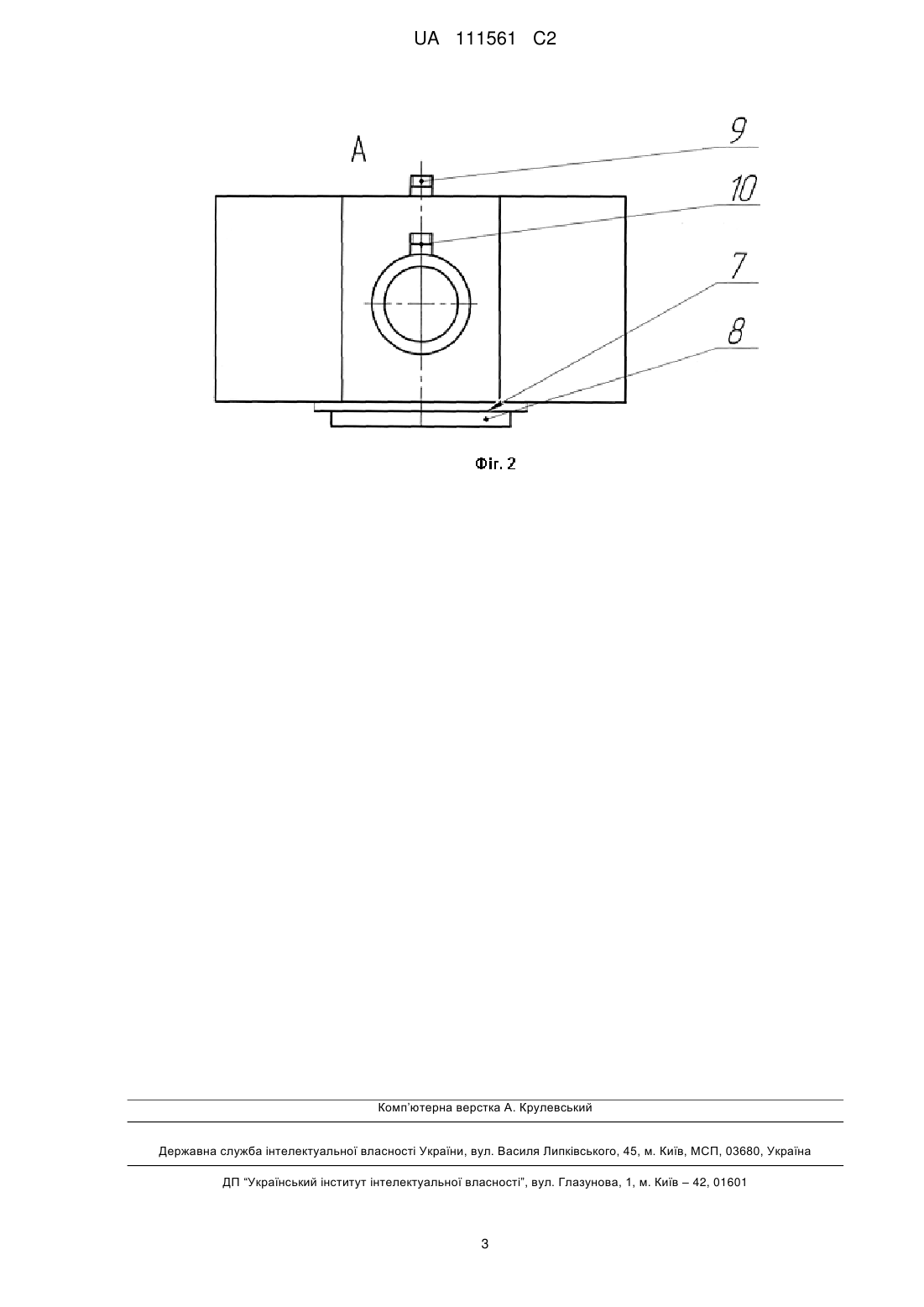

Реферат: Опалювальний твердопаливний котел складається з корпусу з топкою, колосникової решітки, теплообмінника, димоходу з заслінкою. Котел містить стрілоподібні розгінну теплообмінну частину, яка має нахил під кутом α не менше 30° і не більше 75°, відбивач-завихрювач над нею із співпадаючим з α кутом β, а також паралельну відбивачу-завихрювачу верхню частину корпусу котла. Забезпечується збільшення ККД. UA 111561 C2 (12) UA 111561 C2 UA 111561 C2 5 10 15 20 25 30 35 40 45 50 55 Винахід належить до опалювального обладнання і може бути використаний при виготовленні опалювальних твердопаливних котлів побутового призначення. Відомий опалювальний твердопаливний котел, який складається із корпусу, камери згоряння, колосникової решітки, димоходу, дверцят для завантаження палива і видалення золи [1]. Недоліками цього котла є нераціональне використання палива і низький коефіцієнт корисної дії. Найбільш близьким є опалювальний твердопаливний котел, який складається із корпусу з топкою, колосникової решітки, теплообмінника, димоходу із заслінкою [2]. Недоліками цього котла є нераціональне використання палива і низький коефіцієнт корисної дії. В основу винаходу поставлена задача вдосконалення опалювального твердопаливного котла шляхом інтенсифікації передачі теплоти для більш раціонального використання палива і збільшення коефіцієнта корисної дії. Поставлена задача вирішується тим, що в опалювальному твердопаливному котлі, який складається з корпусу з топкою, колосникової решітки, теплообмінника, димоходу із заслінкою, новим є те, що котел містить стрілоподібні розгінну теплообмінну частину, яка має нахил кутом  не менше 30° і не більше 75°, відбивач-завихрювач над нею із співпадаючим з  кутом , а також паралельну відбивачу-завихрювачу верхню частину корпусу котла. Опалювальний твердопаливний котел "СТРІЛА", що заявляється, пояснюється наступними кресленнями: Фіг. 1 - загальний вигляд; Фіг. 2 - вигляд А. Опалювальний твердопаливний котел "СТРІЛА", що заявляється, складається з корпусу 1 з топкою (Фіг. 1), колосникової решітки 2 (Фіг. 1), стрілоподібних розгінної теплообмінної частини 3 (Фіг. 1) і відбивача-завихрювача 4 (Фіг. 1), які разом складають теплообмінник котла, димоходу 5 (Фіг. 1) із заслінкою, зольника 6 (Фіг. 1), дверцят 7 (Фіг. 2) для завантаження палива, дверцят 8 (Фіг. 2) для видалення золи із заслінкою, штуцера 9 (Фіг. 2) охолодженого теплоносія і штуцера 10 (Фіг. 2) подачі нагрітого теплоносія. Рух повітря для горіння позначений стрілкою о——►, рух продуктів горіння позначений стрілкою ——►. Опалювальний твердопаливний котел "СТРІЛА", що заявляється, працює наступним чином. На колосникову решітку 2 корпусу 1 з топкою кладуть тріски, а зверху накладають тверде паливо через дверцята 7 для завантаження палива. Заслінку дверцят 8 для видалення золи відкривають, також відкривають заслінку димоходу 5. Після цього дверцята 7 для завантаження палива закривають, через дверцята 8 для видалення золи розпалюють тріски і ці дверцята закривають. Коли тверде паливо розгорілось, прогріло котел і димохід, заслінку димоходу 5 і заслінку дверцят 8 для видалення золи ставлять в робоче положення, причому регулювання подачі повітря в зону горіння відбувається залежно від температури теплоносія на подачі з котла. Для інтенсифікації передачі теплоти котел містить стрілоподібну розгінну теплообмінну частину 3, яка через звуження доверху підвищує швидкість руху продуктів горіння, відбивачзавихрювач 4, який завихрює продукти горіння в газоходах і змінює напрям руху продуктів горіння, підвищуючи одночасно їх швидкість руху [3]. Виконання газоходів з нахилом збільшує площі поверхонь нагріву порівняно з розташованими без нахилу. Чистка теплообмінних поверхонь відбувається через спеціальні люки (на кресленні не показані). Видалення відходів горіння відбувається через дверцята 8 для видалення золи. Таким чином, запровадження опалювального твердопаливного котла "СТРІЛА" дозволить шляхом інтенсифікації передачі теплоти більш раціонально використовувати паливо і збільшити коефіцієнт корисної дії. Приклад конкретного використання Опалювальний твердопаливний котел, що заявляється, був випробуваний в лабораторних умовах при  і  розміром 60°. Було відмічено зменшення температури вихідних газів з 220260 °C до 170-185 °C, збільшення коефіцієнта корисної дії з 72-76 % до 80-85 %. Джерела інформації: 1. Котли-плити твердопаливні "Клівер-14". м. Красний Луч, Луганської обл. 2. Котли-плити твердопаливні "Калвіс-2-8". ТОВ "Волинь-Калвіс". 1 UA 111561 C2 3. Общие принципы, делающие конструкцию котла экономичной Интенсификация теплообмена. Котельный завод "Росэнергопром". и надёжной. ФОРМУЛА ВИНАХОДУ 5 10 Опалювальний твердопаливний котел, який складається з корпусу з топкою, колосникової решітки, теплообмінника, димоходу з заслінкою, який відрізняється тим, що котел містить стрілоподібні розгінну теплообмінну частину, яка має нахил під кутом α не менше 30° і не більше 75°, відбивач-завихрювач над нею із співпадаючим з α кутом β, а також паралельну відбивачу-завихрювачу верхню частину корпусу котла. 2 UA 111561 C2 Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
