Металевий контейнер з м’яким розвантаженням для сипких вантажів

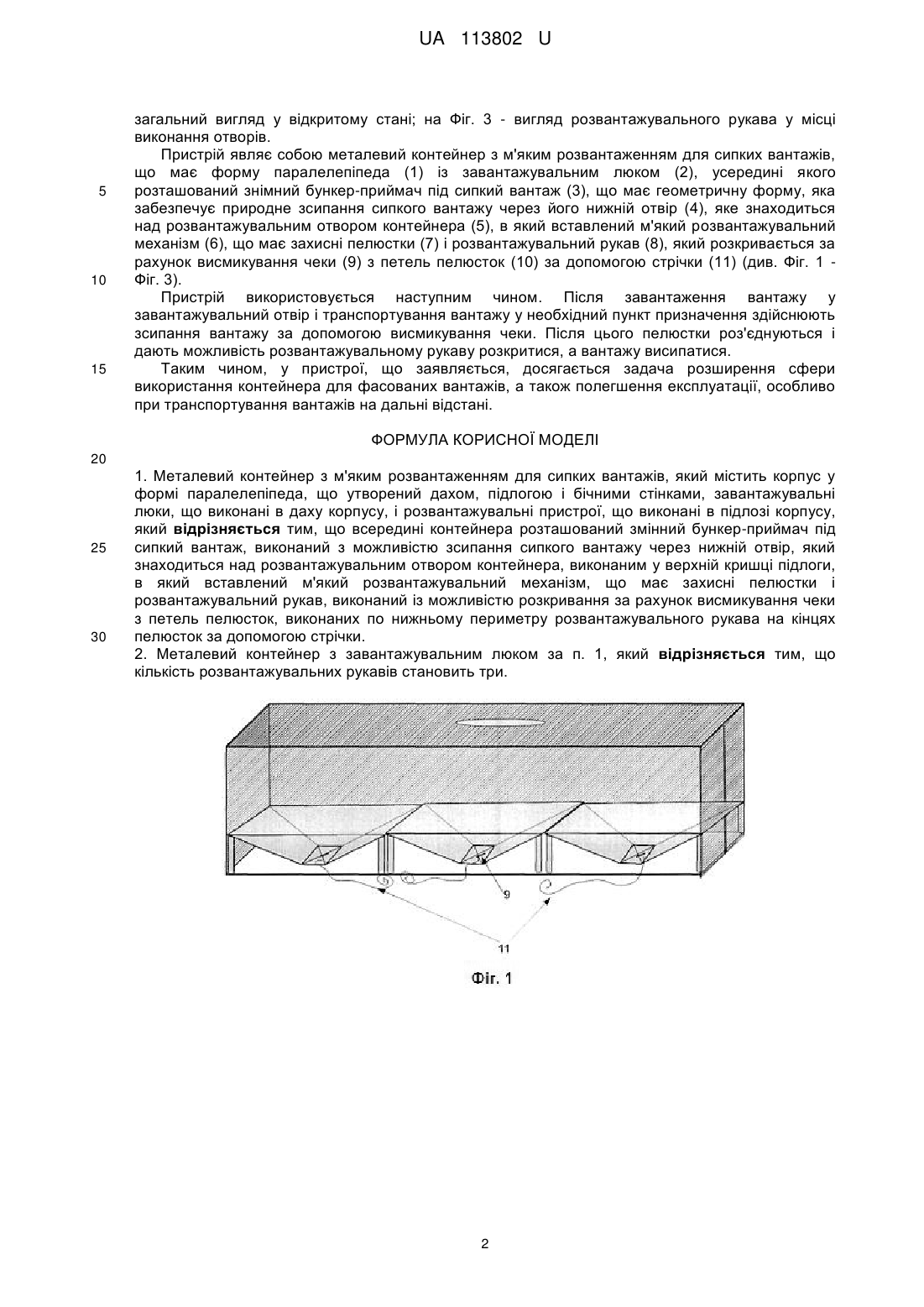

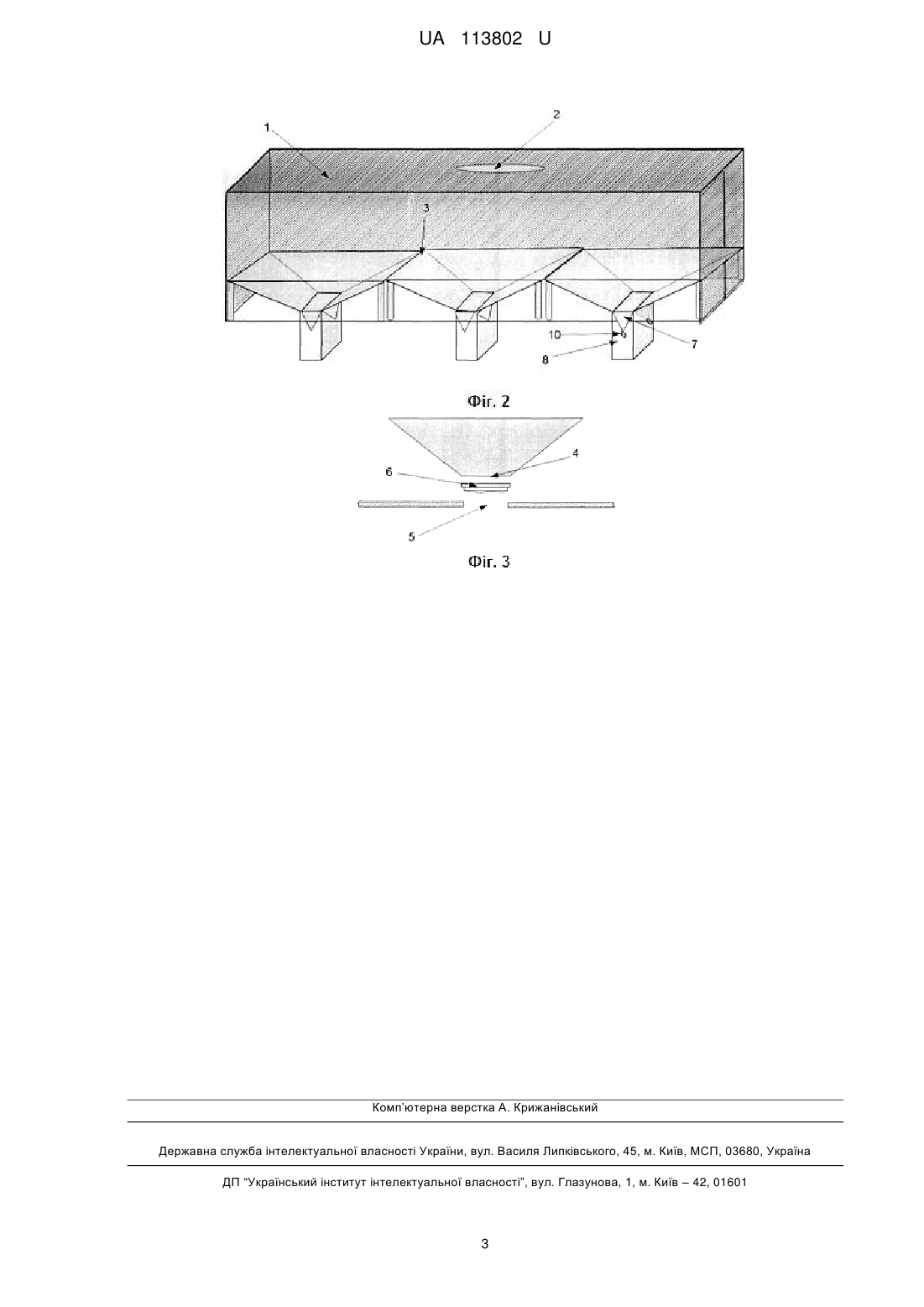

Реферат: Металевий контейнер з м'яким розвантаженням для сипких вантажів містить корпус у формі паралелепіпеда, що утворений дахом, підлогою і бічними стінками, завантажувальні люки, що виконані в даху корпусу, і розвантажувальні пристрої, що виконані в підлозі корпусу. Крім цього, всередині контейнера розташований змінний бункер-приймач під сипкий вантаж, виконаний з можливістю зсипання сипкого вантажу через нижній отвір, який знаходиться над розвантажувальним отвором контейнера, виконаним у верхній кришці підлоги, в який вставлений м'який розвантажувальний механізм, що має захисні пелюстки і розвантажувальний рукав, виконаний із можливістю розкривання за рахунок висмикування чеки з петель пелюсток, виконаних по нижньому периметру розвантажувального рукава на кінцях пелюсток за допомогою стрічки. UA 113802 U (12) UA 113802 U UA 113802 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до великотоннажних універсальних контейнерів для транспортування сипучих, навалочних вантажів, зокрема сільськогосподарських, які призначені для використання на автомобільному, морському і залізничному транспорті. Відомий контейнер, в стінці якого виконані завантажувальні отвори, що закриваються дверцями, навішеними на верхню кромку розвантажувального отвору. Верхня кромка розвантажувального отвору зміщена всередину контейнера. Двері розвантажувального отвору в закритому положенні розташовані під кутом до підлоги контейнера, величина якої не перевищує величину кута природного укосу сипучого вантажу. Розвантаження здійснюється при відкритому замковому пристрої дверей розвантажувального отвору і нахилі контейнера [1] [Патент Росії № 2059554, кл. B65D 88/54, 1996]. При такому варіанті розвантаження використовуються вантажні канати крана і режим грейфера вантажопідйомності (до 16 т) для портальних кранів, також існує вірогідність ушкодження відкритих дверей контейнера при його нахилі. Найбільш близьким до корисної моделі, яка заявляється, по технічній суті, призначенню, і результату, що досягається, є Контейнер для сипучих вантажів [Патент України № 103440, опубл. 10.12.2015, Бюл. № 23], який призначений для використання на автомобільному, морському і залізничному транспорті, містить корпус у формі паралелепіпеда, що утворений дахом, підлогою і бічними стінками, завантажувальні люки, що виконані в даху корпусу, і розвантажувальні пристрої, що виконані в підлозі корпусу. Розвантажувальні пристрої виконані у вигляді лійок, верхні великі вхідні отвори яких перекривають практично усю підлогу корпусу, а нижні менші розвантажувальні отвори мають засувки, що керовані механічним приводом. Недоліками цього відомого контейнера є те, що даний контейнер не придатний для розміщення в нім фасованих вантажів через його конструкцію, такий вантаж неможливо в нього помістити через завантажувальні люки, що виконані в даху корпусу, а також здійснити розвантаження за допомогою розвантажувальні пристрої, що виконані в підлозі корпусу. Крім того, даний контейнер незручний і неекономічний в експлуатації через те, що механізм розвантаження виконаний електромеханічним, тобто для його роботи потрібний двигун, акумулятор і так далі. Крім того, такий механізм при транспортуванні сипкого вантажу забиватиметься (наприклад такі його елементи як рухомі валики, які відкривають розвантажувальний пристрій контейнера і ін.). У основу корисної моделі, що заявляється, поставлена задача розширення сфери використання контейнера для фасованих вантажів, а також полегшення експлуатації, особливо при транспортування вантажів на дальні відстані. Поставлена задача вирішується тим, що металевий контейнер з загрузочным люком, корпус якого виконаний у формі паралелепіпеда, що утворений дахом, підлогою і бічними стінками, завантажувальні люки, що виконані в даху корпусу, і розвантажувальні пристрої, що виконані в підлозі корпусу. Відповідно до корисної моделі, всередині контейнера розташований змінний бункер-приймач під сипкий вантаж, виконаний з можливістю зсипання сипкого вантажу через нижній отвір, який знаходиться над розвантажувальним отвором контейнера, виконаним у верхній кришці підлоги, в яке вставлений м'який знімний розвантажувальний механізм, що має захисні пелюстки і розвантажувальний рукав, виконаний із можливістю розкривання за рахунок висмикування чеки з петель на кінцях пелюсток, виконаних по нижньому периметру розвантажувального рукава за допомогою стрічки. Відповідно до ще одного з варіантів реалізації корисної моделі, кількість розвантажувальних рукавів становить три. Задача, поставлена в основу корисної моделі, досягається завдяки тому, що бункери виконані знімними, що дозволяє завантажити в контейнер фасований вантаж. Тобто, заявлений контейнер може бути переоборудований в контейнер для всіх типів вантажу після видалення бункерів і установки заглушки на місце розвантажувального отвору у підлозі, попередньо прибравши знімний розвантажувальний механізм. Крім того, зручність експлуатації досягається в заявленій корисній моделі завдяки тому, що механізм розвантаження виконаний у вигляді розвантажувального рукава та пелюстків забезпеченого чекою, що виключає його забивання і засмічення сипким вантажем, а також економію електроенергії за рахунок відсутності електромеханізмів і виконання механізму розвантаження механічним. Відсутність електромеханічних розвантажувальних елементів забезпечує 100 % гарантію роботи контейнера, не боячись за те, що акумулятор, розрядитися або заб'ється сипким вантажем механічна частина вивантажувальної системи. Особливо якщо контейнер відправляється на далекі відстані. Корисна модель, що заявляється, пояснюється наступними кресленнями, на Фіг. 1 показаний вкладиш, загальний вигляд у закритому стані, на Фіг. 2 - показаний вкладиш, 1 UA 113802 U 5 10 15 загальний вигляд у відкритому стані; на Фіг. 3 - вигляд розвантажувального рукава у місці виконання отворів. Пристрій являє собою металевий контейнер з м'яким розвантаженням для сипких вантажів, що має форму паралелепіпеда (1) із завантажувальним люком (2), усередині якого розташований знімний бункер-приймач під сипкий вантаж (3), що має геометричну форму, яка забезпечує природне зсипання сипкого вантажу через його нижній отвір (4), яке знаходиться над розвантажувальним отвором контейнера (5), в який вставлений м'який розвантажувальний механізм (6), що має захисні пелюстки (7) і розвантажувальний рукав (8), який розкривається за рахунок висмикування чеки (9) з петель пелюсток (10) за допомогою стрічки (11) (див. Фіг. 1 Фіг. 3). Пристрій використовується наступним чином. Після завантаження вантажу у завантажувальний отвір і транспортування вантажу у необхідний пункт призначення здійснюють зсипання вантажу за допомогою висмикування чеки. Після цього пелюстки роз'єднуються і дають можливість розвантажувальному рукаву розкритися, а вантажу висипатися. Таким чином, у пристрої, що заявляється, досягається задача розширення сфери використання контейнера для фасованих вантажів, а також полегшення експлуатації, особливо при транспортування вантажів на дальні відстані. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 25 30 1. Металевий контейнер з м'яким розвантаженням для сипких вантажів, який містить корпус у формі паралелепіпеда, що утворений дахом, підлогою і бічними стінками, завантажувальні люки, що виконані в даху корпусу, і розвантажувальні пристрої, що виконані в підлозі корпусу, який відрізняється тим, що всередині контейнера розташований змінний бункер-приймач під сипкий вантаж, виконаний з можливістю зсипання сипкого вантажу через нижній отвір, який знаходиться над розвантажувальним отвором контейнера, виконаним у верхній кришці підлоги, в який вставлений м'який розвантажувальний механізм, що має захисні пелюстки і розвантажувальний рукав, виконаний із можливістю розкривання за рахунок висмикування чеки з петель пелюсток, виконаних по нижньому периметру розвантажувального рукава на кінцях пелюсток за допомогою стрічки. 2. Металевий контейнер з завантажувальним люком за п. 1, який відрізняється тим, що кількість розвантажувальних рукавів становить три. 2 UA 113802 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
