Нетканий голкопробивний матеріал

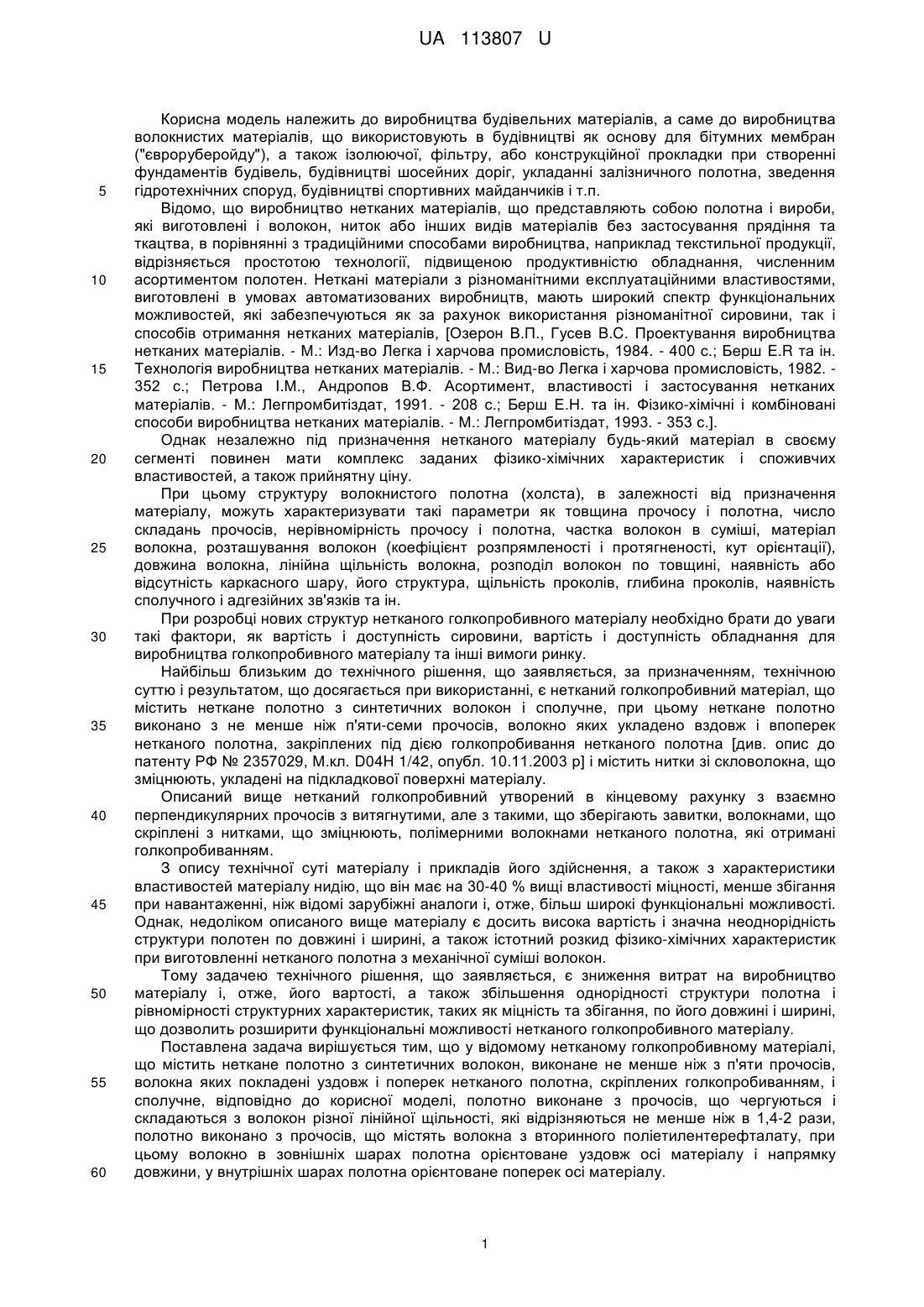

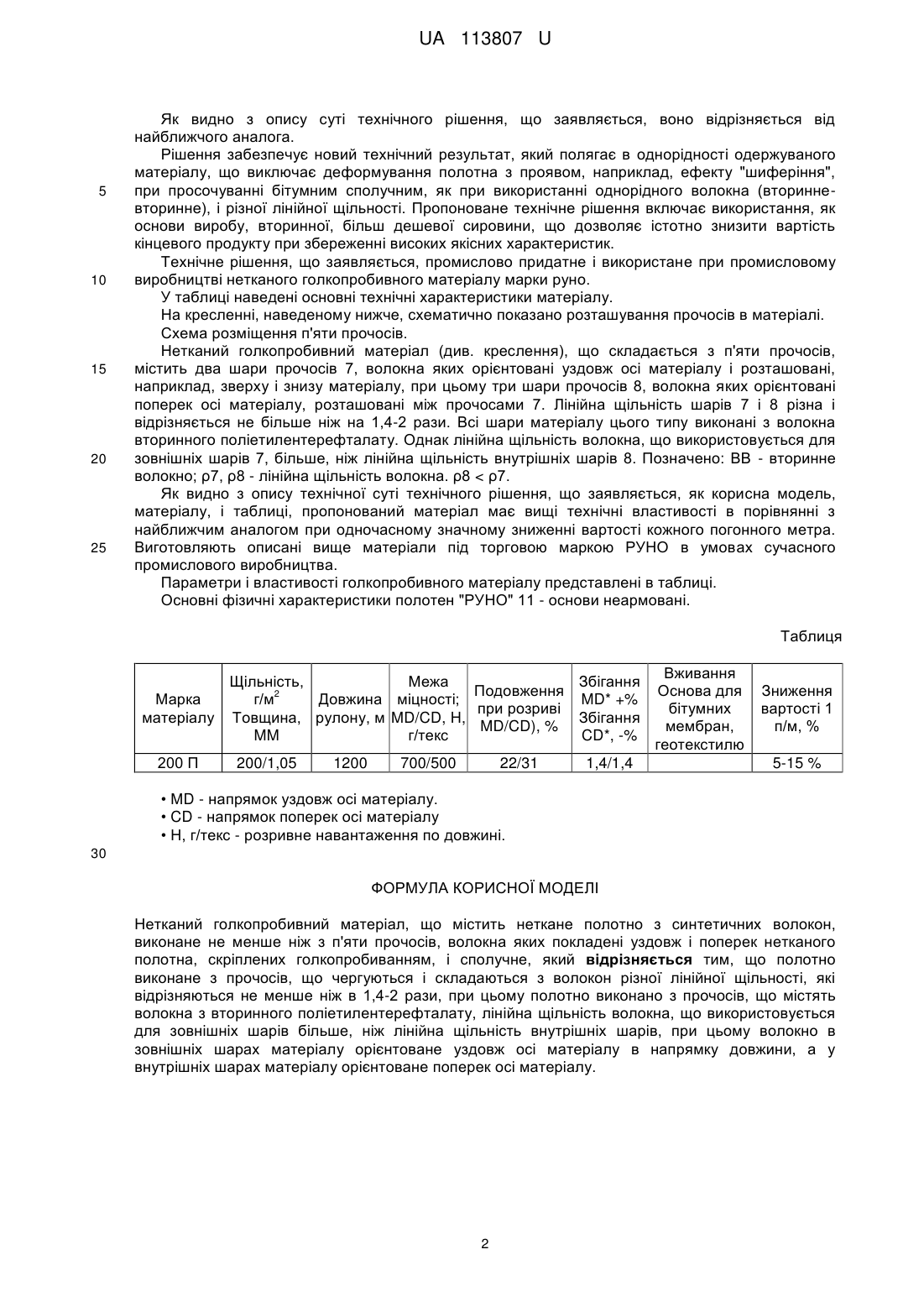

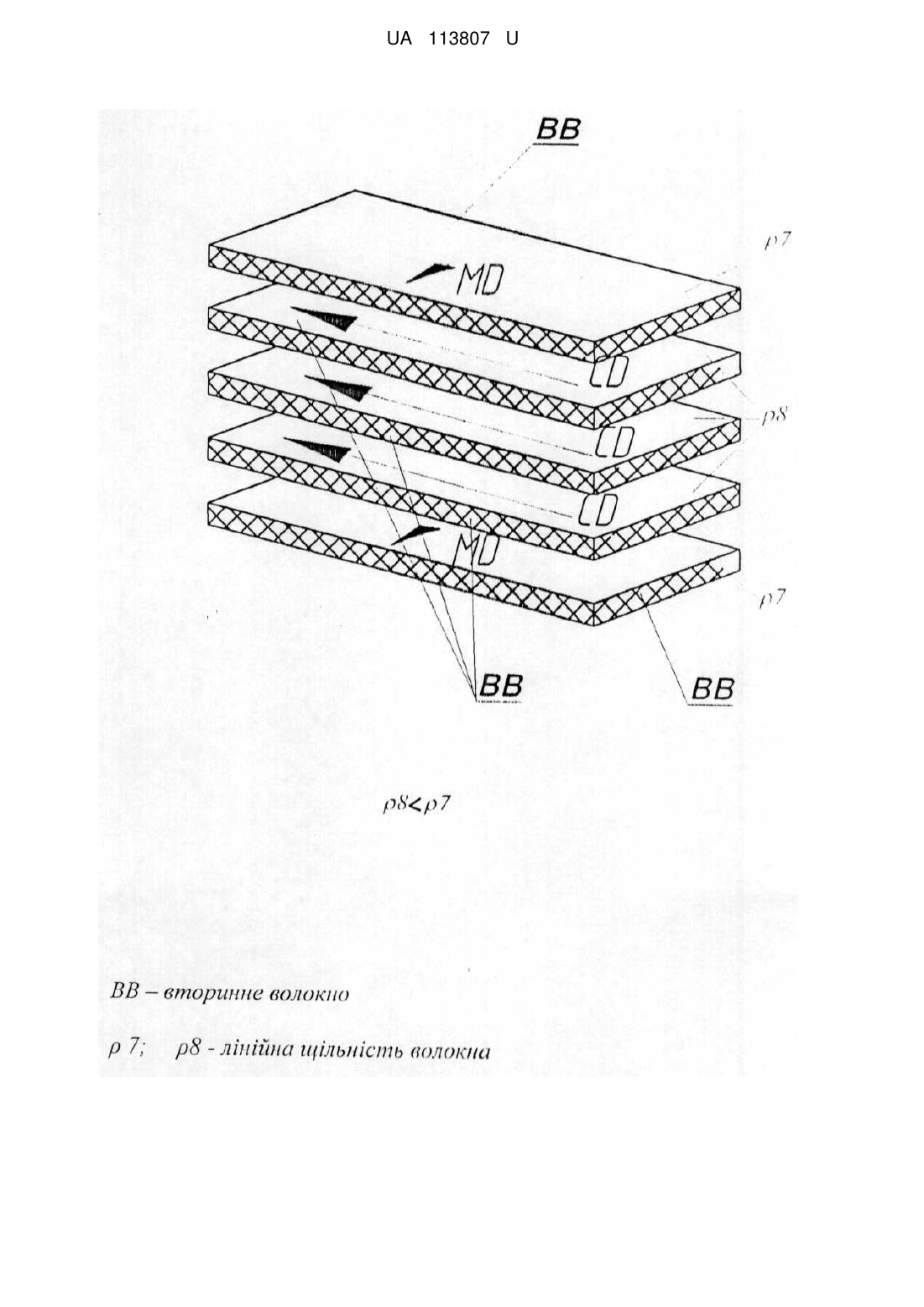

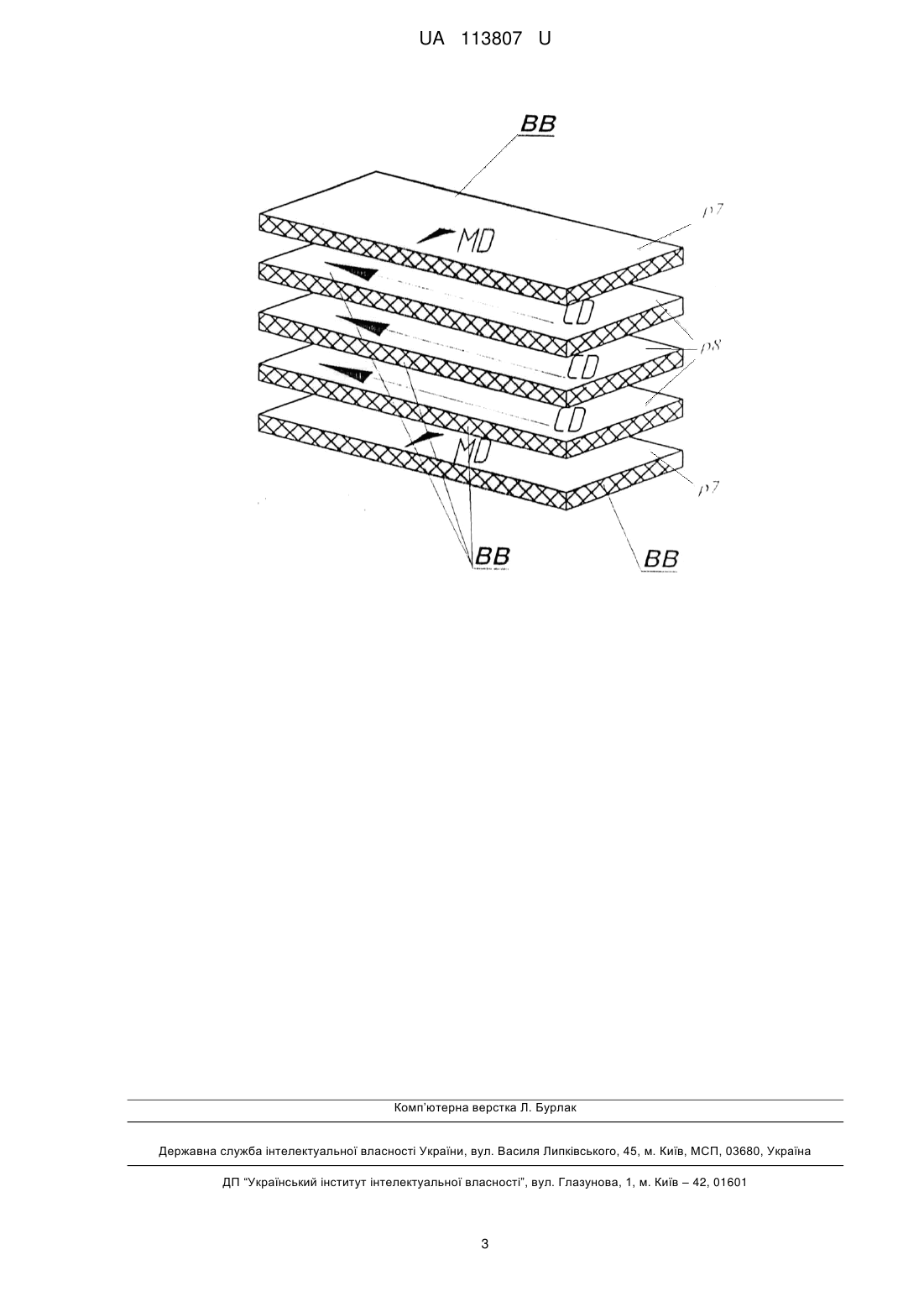

Реферат: Нетканий голкопробивний матеріал містить неткане полотно з синтетичних волокон, виконане не менше ніж з п'яти прочосів, волокна яких покладені уздовж і поперек нетканого полотна, скріплених голкопробиванням, і сполучне. Полотно виконане з прочосів, що чергуються і складаються з волокон різної лінійної щільності, які відрізняються не менше ніж в 1,4-2 рази. При цьому полотно виконано і прочосів, що містять волокна з вторинного поліетилентерефталату. Лінійна щільність волокна, що використовується для зовнішніх шарів більше, ніж лінійна щільність внутрішніх шарів. При цьому волокно в зовнішніх шарах матеріалу орієнтоване уздовж осі матеріалу в напрямку довжини, а у внутрішніх шарах матеріалу орієнтоване поперек осі матеріалу. UA 113807 U (54) НЕТКАНИЙ ГОЛКОПРОБИВНИЙ МАТЕРІАЛ UA 113807 U UA 113807 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до виробництва будівельних матеріалів, а саме до виробництва волокнистих матеріалів, що використовують в будівництві як основу для бітумних мембран ("євроруберойду"), а також ізолюючої, фільтру, або конструкційної прокладки при створенні фундаментів будівель, будівництві шосейних доріг, укладанні залізничного полотна, зведення гідротехнічних споруд, будівництві спортивних майданчиків і т.п. Відомо, що виробництво нетканих матеріалів, що представляють собою полотна і вироби, які виготовлені і волокон, ниток або інших видів матеріалів без застосування прядіння та ткацтва, в порівнянні з традиційними способами виробництва, наприклад текстильної продукції, відрізняється простотою технології, підвищеною продуктивністю обладнання, численним асортиментом полотен. Неткані матеріали з різноманітними експлуатаційними властивостями, виготовлені в умовах автоматизованих виробництв, мають широкий спектр функціональних можливостей, які забезпечуються як за рахунок використання різноманітної сировини, так і способів отримання нетканих матеріалів, [Озерон В.П., Гусев B.C. Проектування виробництва нетканих матеріалів. - М.: Изд-во Легка і харчова промисловість, 1984. - 400 с.; Берш E.R та ін. Технологія виробництва нетканих матеріалів. - М.: Вид-во Легка і харчова промисловість, 1982. 352 с.; Петрова І.М., Андропов В.Ф. Асортимент, властивості і застосування нетканих матеріалів. - М.: Легпромбитіздат, 1991. - 208 с.; Берш Е.Н. та ін. Фізико-хімічні і комбіновані способи виробництва нетканих матеріалів. - М.: Легпромбитіздат, 1993. - 353 с.]. Однак незалежно під призначення нетканого матеріалу будь-який матеріал в своєму сегменті повинен мати комплекс заданих фізико-хімічних характеристик і споживчих властивостей, а також прийнятну ціну. При цьому структуру волокнистого полотна (холста), в залежності від призначення матеріалу, можуть характеризувати такі параметри як товщина прочосу і полотна, число складань прочосів, нерівномірність прочосу і полотна, частка волокон в суміші, матеріал волокна, розташування волокон (коефіцієнт розпрямленості і протягненості, кут орієнтації), довжина волокна, лінійна щільність волокна, розподіл волокон по товщині, наявність або відсутність каркасного шару, його структура, щільність проколів, глибина проколів, наявність сполучного і адгезійних зв'язків та ін. При розробці нових структур нетканого голкопробивного матеріалу необхідно брати до уваги такі фактори, як вартість і доступність сировини, вартість і доступність обладнання для виробництва голкопробивного матеріалу та інші вимоги ринку. Найбільш близьким до технічного рішення, що заявляється, за призначенням, технічною суттю і результатом, що досягається при використанні, є нетканий голкопробивний матеріал, що містить неткане полотно з синтетичних волокон і сполучне, при цьому неткане полотно виконано з не менше ніж п'яти-семи прочосів, волокно яких укладено вздовж і впоперек нетканого полотна, закріплених під дією голкопробивання нетканого полотна [див. опис до патенту РФ № 2357029, М.кл. D04H 1/42, опубл. 10.11.2003 р] і містить нитки зі скловолокна, що зміцнюють, укладені на підкладкової поверхні матеріалу. Описаний вище нетканий голкопробивний утворений в кінцевому рахунку з взаємно перпендикулярних прочосів з витягнутими, але з такими, що зберігають завитки, волокнами, що скріплені з нитками, що зміцнюють, полімерними волокнами нетканого полотна, які отримані голкопробиванням. З опису технічної суті матеріалу і прикладів його здійснення, а також з характеристики властивостей матеріалу нидію, що він має на 30-40 % вищі властивості міцності, менше збігання при навантаженні, ніж відомі зарубіжні аналоги і, отже, більш широкі функціональні можливості. Однак, недоліком описаного вище матеріалу є досить висока вартість і значна неоднорідність структури полотен по довжині і ширині, а також істотний розкид фізико-хімічних характеристик при виготовленні нетканого полотна з механічної суміші волокон. Тому задачею технічного рішення, що заявляється, є зниження витрат на виробництво матеріалу і, отже, його вартості, а також збільшення однорідності структури полотна і рівномірності структурних характеристик, таких як міцність та збігання, по його довжині і ширині, що дозволить розширити функціональні можливості нетканого голкопробивного матеріалу. Поставлена задача вирішується тим, що у відомому нетканому голкопробивному матеріалі, що містить неткане полотно з синтетичних волокон, виконане не менше ніж з п'яти прочосів, волокна яких покладені уздовж і поперек нетканого полотна, скріплених голкопробиванням, і сполучне, відповідно до корисної моделі, полотно виконане з прочосів, що чергуються і складаються з волокон різної лінійної щільності, які відрізняються не менше ніж в 1,4-2 рази, полотно виконано з прочосів, що містять волокна з вторинного поліетилентерефталату, при цьому волокно в зовнішніх шарах полотна орієнтоване уздовж осі матеріалу і напрямку довжини, у внутрішніх шарах полотна орієнтоване поперек осі матеріалу. 1 UA 113807 U 5 10 15 20 25 Як видно з опису суті технічного рішення, що заявляється, воно відрізняється від найближчого аналога. Рішення забезпечує новий технічний результат, який полягає в однорідності одержуваного матеріалу, що виключає деформування полотна з проявом, наприклад, ефекту "шиферіння", при просочуванні бітумним сполучним, як при використанні однорідного волокна (вторинневторинне), і різної лінійної щільності. Пропоноване технічне рішення включає використання, як основи виробу, вторинної, більш дешевої сировини, що дозволяє істотно знизити вартість кінцевого продукту при збереженні високих якісних характеристик. Технічне рішення, що заявляється, промислово придатне і використане при промисловому виробництві нетканого голкопробивного матеріалу марки руно. У таблиці наведені основні технічні характеристики матеріалу. На кресленні, наведеному нижче, схематично показано розташування прочосів в матеріалі. Схема розміщення п'яти прочосів. Нетканий голкопробивний матеріал (див. креслення), що складається з п'яти прочосів, містить два шари прочосів 7, волокна яких орієнтовані уздовж осі матеріалу і розташовані, наприклад, зверху і знизу матеріалу, при цьому три шари прочосів 8, волокна яких орієнтовані поперек осі матеріалу, розташовані між прочосами 7. Лінійна щільність шарів 7 і 8 різна і відрізняється не більше ніж на 1,4-2 рази. Всі шари матеріалу цього типу виконані з волокна вторинного поліетилентерефталату. Однак лінійна щільність волокна, що використовується для зовнішніх шарів 7, більше, ніж лінійна щільність внутрішніх шарів 8. Позначено: ВВ - вторинне волокно; ρ7, ρ8 - лінійна щільність волокна. ρ8 < ρ7. Як видно з опису технічної суті технічного рішення, що заявляється, як корисна модель, матеріалу, і таблиці, пропонований матеріал має вищі технічні властивості в порівнянні з найближчим аналогом при одночасному значному зниженні вартості кожного погонного метра. Виготовляють описані вище матеріали під торговою маркою РУНО в умовах сучасного промислового виробництва. Параметри і властивості голкопробивного матеріалу представлені в таблиці. Основні фізичні характеристики полотен "РУНО" 11 - основи неармовані. Таблиця Щільність, Межа Збігання Подовження 2 Марка г/м Довжина міцності; MD* +% при розриві матеріалу Товщина, рулону, м MD/CD, H, Збігання MD/CD), % MM г/текс CD*, -% 200 П 200/1,05 1200 700/500 22/31 1,4/1,4 Вживання Основа для бітумних мембран, геотекстилю Зниження вартості 1 п/м, % 5-15 % • МD - напрямок уздовж осі матеріалу. • CD - напрямок поперек осі матеріалу • Н, г/текс - розривне навантаження по довжині. 30 ФОРМУЛА КОРИСНОЇ МОДЕЛІ Нетканий голкопробивний матеріал, що містить неткане полотно з синтетичних волокон, виконане не менше ніж з п'яти прочосів, волокна яких покладені уздовж і поперек нетканого полотна, скріплених голкопробиванням, і сполучне, який відрізняється тим, що полотно виконане з прочосів, що чергуються і складаються з волокон різної лінійної щільності, які відрізняються не менше ніж в 1,4-2 рази, при цьому полотно виконано з прочосів, що містять волокна з вторинного поліетилентерефталату, лінійна щільність волокна, що використовується для зовнішніх шарів більше, ніж лінійна щільність внутрішніх шарів, при цьому волокно в зовнішніх шарах матеріалу орієнтоване уздовж осі матеріалу в напрямку довжини, а у внутрішніх шарах матеріалу орієнтоване поперек осі матеріалу. 2 UA 113807 U Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
